Opbouw wandzender "FS20 S4A-2"
De "FS20 S4A-2" is een herwerkte versie van de populaire wandschakelaar, daarom is de
fotodiode ook hier al voorzien op het printontwerp.

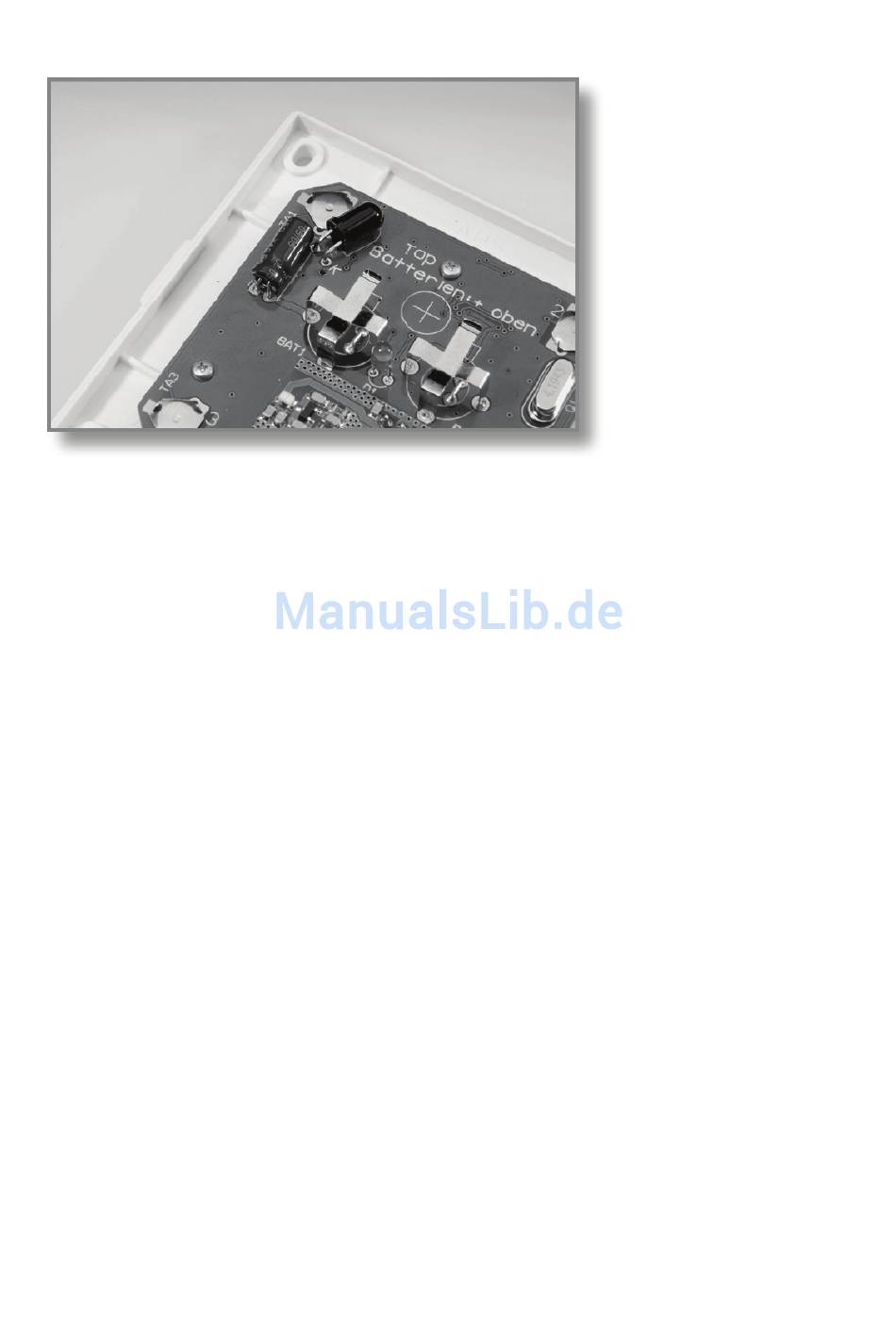

De inbouw van de fotodiode gebeurt, zoals afgebeeld, op de bovenzijde van de printplaat bij
geopende behuizing en gedemonteerde print.
Daarbij worden de aansluitingen van de fotodiode op ca. 3 mm van de behuizing over 90
graden geplooid en door de betrokken boringen gevoerd (let daarbij zoals al beschreven op
de juiste plaats van anode en kathode van de IR-diode op de componentenlayout!).
Na het solderen aan de soldeerzijde moeten de uitstekende aansluitingen zuiver en kort
worden afgeknipt.
Als men geen opening wil maken in de behuizing, dan kan hier de programmering bijzonder
eenvoudig gebeuren bij afgenomen toetsenbord resp. de geopende behuizing.
In het andere geval maakt u tegenover de top van de fotodiode een kleine boring (een diameter
van 2 mm volstaat), om de "FS20 IRP" direct hier doorheen te laten zenden.
