Funk-Dämmerungsschalter „FS20 SD"

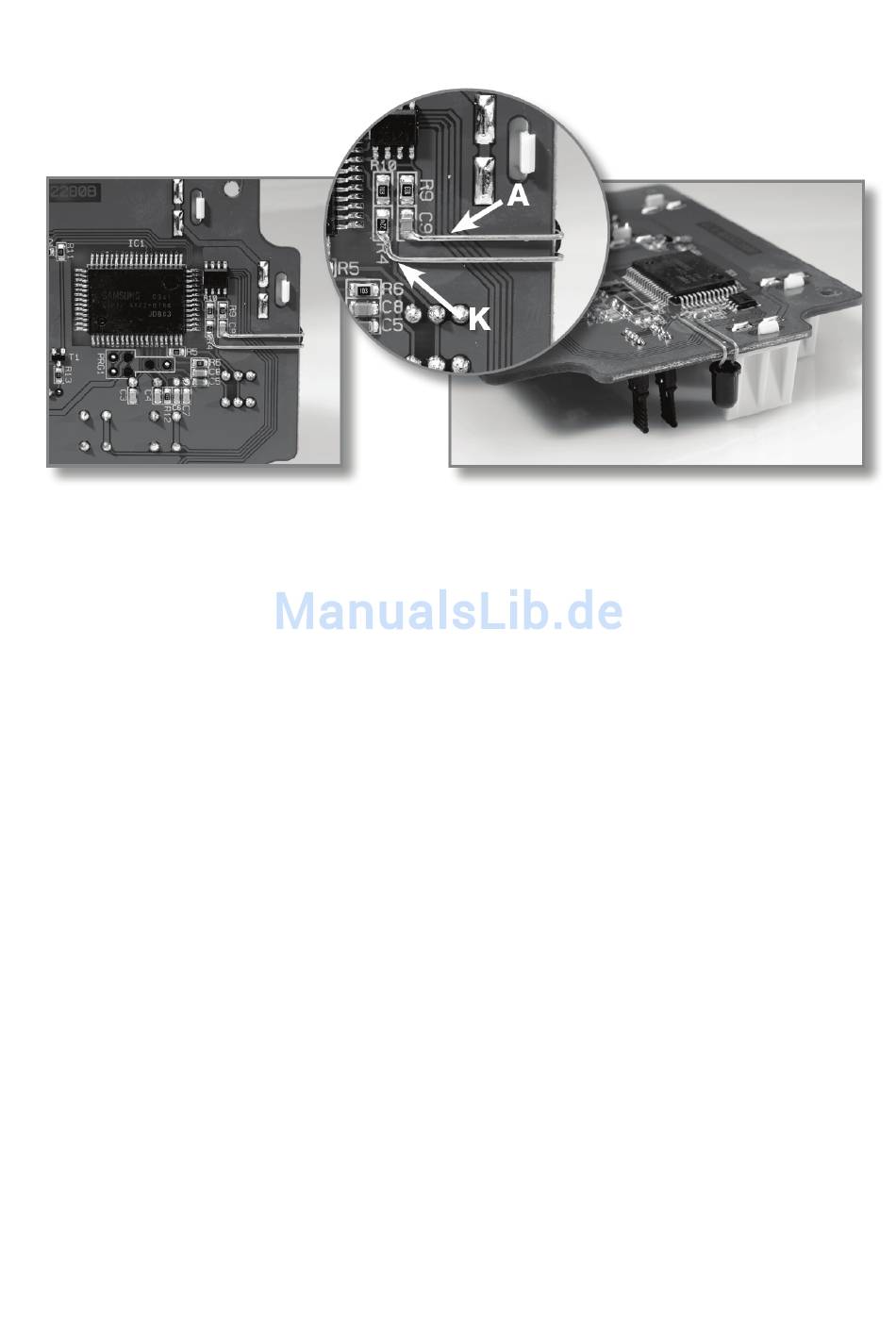

Die Fotodiode wird, wie in der Abbildung oben zu sehen, direkt an den Widerstand R4 (Katode
der IR-Diode) und den Kondensator C9 (Anode der IR-Diode) gelötet.
Um einen problemlosen Einbau in das zugehörige Gehäuse zu ermöglichen, sollte die
Fotodiode auf die andere Platinenseite gebogen werden. Dabei ist darauf zu achten, dass die
Anschlüsse keinen Kurzschluss verursachen können, daher sollte zwischen Platine und den
Anschlüssen ein Stück Isolierband angebracht werden.
Die Programmierung kann dann einfach bei geöffnetem Gehäusedeckel erfolgen, ein erneu-
ter Ausbau der Platine ist also nicht notwendig.
