Module émetteur 2/4 canaux «FS20 S4M»
Pour le module émetteur universel, la photodiode peut, selon l´utilisation, ressortir sur le côté
latéral ou, comme pour le «FS20 SD», être pliée en U.

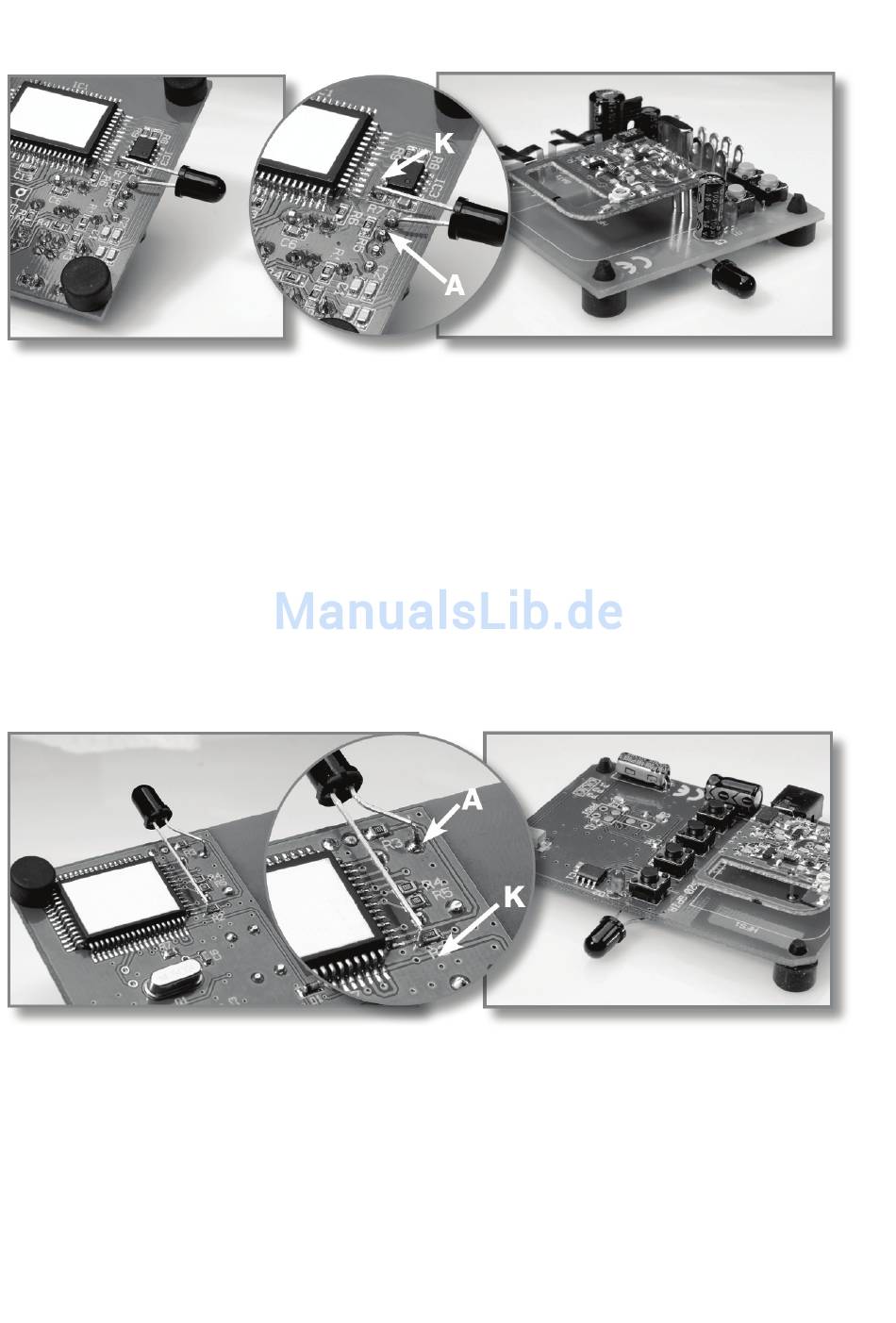

La figure ci-dessus montre où braser la photodiode sur R7 (cathode de la diode IR) et le contact
à la masse de C5 (anode de la diode IR).
Couper en conséquence les fils de sortie et les plier à l´extrémité. Il faut effectuer le pliage et
le brasage de manière à ce que les raccords ne puissent pas causer de court-circuit sur le
circuit imprimé.
Option émetteur PIR13 «FS20 SPIR»
Braser la photodiode, comme le montre l´illustration ci-dessus, sur R2 (cathode de la diode IR)
et le contact à la masse du bouton S4 (anode de la diode IR).
Couper en conséquence les fils de sortie et les braser, extrémité pliée, en respectant une
certaine distance par rapport au circuit imprimé de façon à éviter tout court-circuit!
