Aufputz-Wandsender „FS20 S4A-2"
Der „FS20 S4A-2" ist eine überarbeitete Version des beliebten Wandschalters, daher ist die
Fotodiode ebenfalls schon im Platinenlayout berücksichtigt.

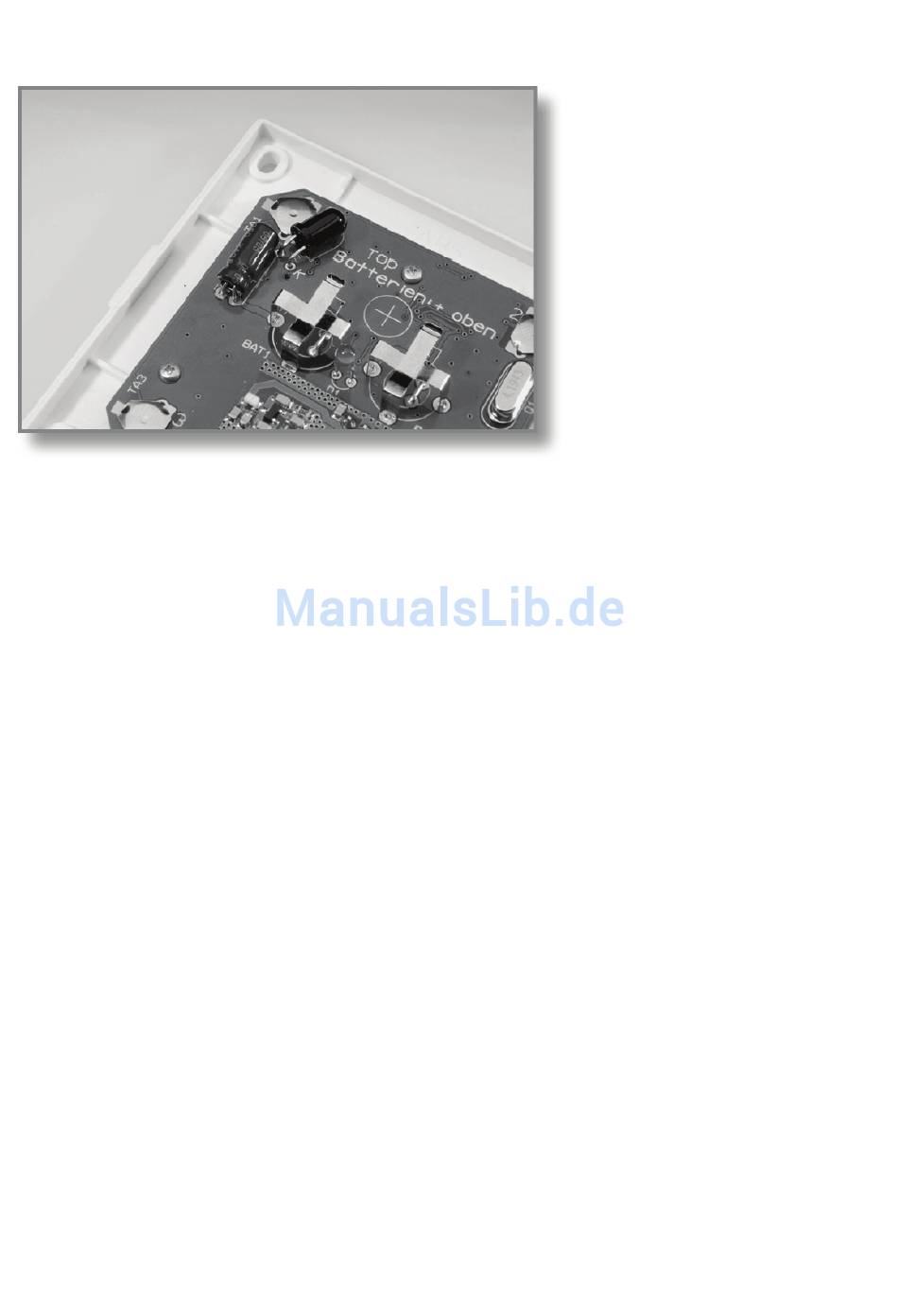

Der Einbau der Fotodiode erfolgt, wie in der Abbildung gezeigt, auf der Oberseite der Platine
bei geöffnetem Gehäuse und demontierter Leiterplatte.
Dabei werden die Anschlüsse der Fotodiode ca. 3 mm vom Gehäuseaustritt entfernt um 90
Grad abgewinkelt und durch die zugehörigen Bestückungsbohrungen geführt (achten Sie wie
bereits beschrieben auf die richtige Zuordnung von Katode und Anode der IR-Diode zum
Bestückungsaufdruck!).
Nach dem Verlöten auf der Lötseite sind die überstehenden Anschlüsse sauber und kurz
abzuschneiden.
Will man keine Öffnung in das Gehäuse einarbeiten, kann hier die Programmierung besonders
einfach bei abgenommenem Tastenfeld bzw. geöffnetem Gehäuse durchgeführt werden.
Andernfalls arbeitet man gegenüber der Spitze der Fotodiode eine kleine Bohrung (ein
Durchmesser von 2 mm reicht aus) ein, um den „FS20 IRP" direkt durch diese hindurch senden
zu lassen.
