Emetteur mural apparent «FS20 S4A-2»
Le «FS20 S4A-2» est également une version révisée du commutateur mural prisé, la
photodiode est donc déjà prise aussi en considération dans le schéma du circuit imprimé.

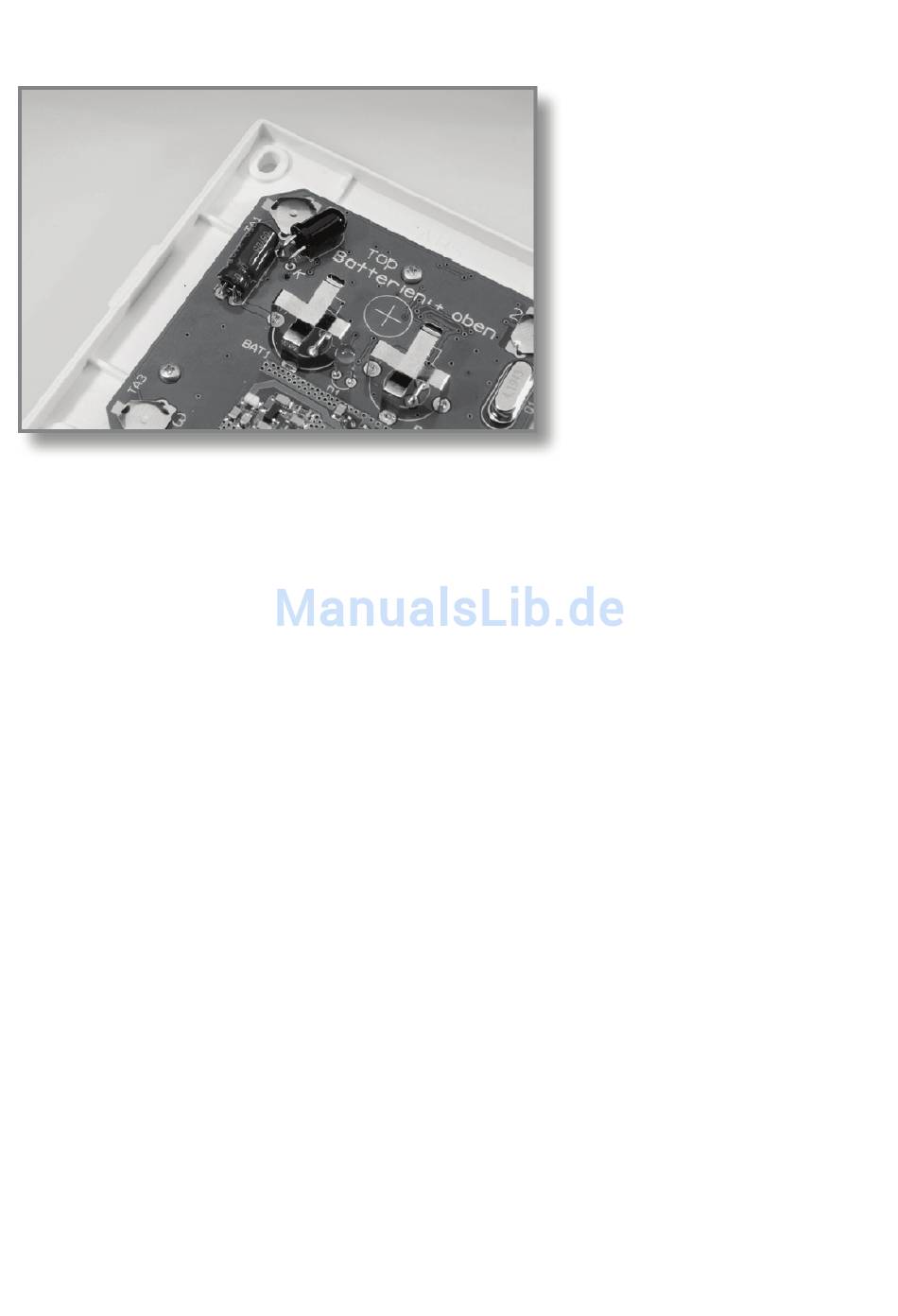

Le montage de la photodiode se fait, comme indiqué dans l´illustration, sur le dessus du circuit
imprimé, boîtier ouvert et plaquette de circuit imprimé démontée.
Pour cela, enlever les raccords de la photodiode sur env. 3 mm de la sortie, les plier de 90
degrés et les passer à travers les trous de montage correspondants (comme décrit
précédemment, veillez à l´attribution correcte de la cathode et de l´anode de la diode IR
indiquée sur l'étiquette!).
Une fois brasés sur le côté de brasage, couper proprement et à longueur les raccords en
saillie.
Si vous ne voulez percer pas d´ouverture dans le boîtier, vous pouvez réaliser très facilement
la programmation en enlevant le jeu de touches ou en ouvrant le boîtier.
Dans le cas contraire, percez un petit trou (un diamètre de 2 mm est suffisant) en face de
l'extrémité de la photodiode pour faire passer le «FS20 IRP» directement à travers celui-ci.
