Unterputz-Sender „FS20 S4U"
Wollen Sie einen bereits in Betrieb befindlichen Unterputz-Sender umrü-
sten, ist dieser zuerst vollständig vom Stromnetz und den angeschlosse-
nen Installationsschaltern zu trennen.
Erst danach darf das Gehäuse vorsichtig demontiert werden. Dazu sind die beiden Rastnasen
auf der Anschluss-Seite vorsichtig einzudrücken, um den Gehäusedeckel abnehmen zu
können.

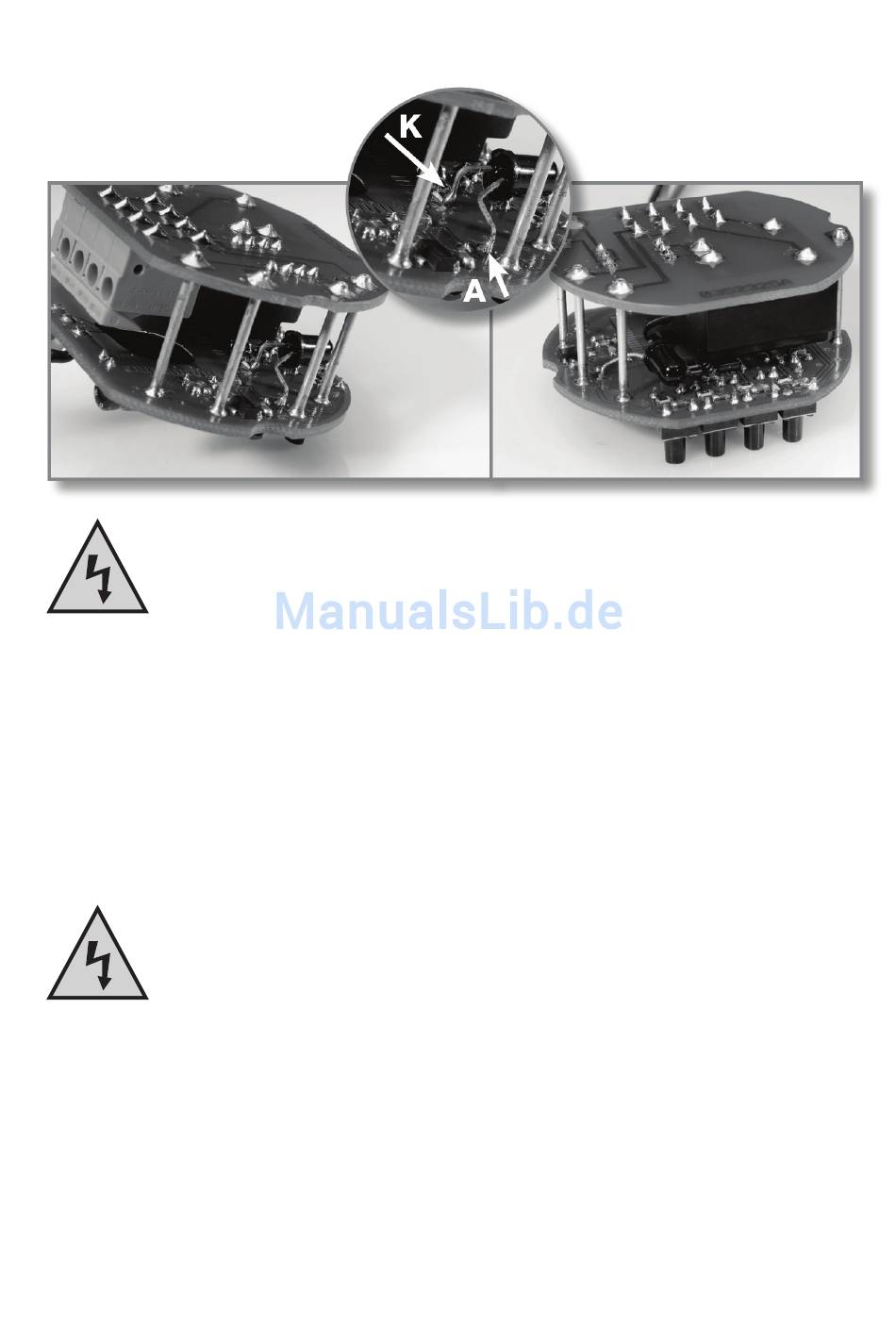

Anschließend entfernt man die Elektronik vorsichtig aus dem Gehäuse. Die Fotodiode ist nun,
wie in der Abbildung gezeigt, auf der Unterseite der Steuerungsplatine (von der Seite mit den
vier Verbindungsstiften aus gesehen) einzubauen. Die Anode wird am Massekontakt (Minus)
des auf der Oberseite liegenden Elkos C5 angelötet. Die Katode ist an R7 direkt vorn rechts
neben den Controllerpads anzulöten.
Die Anschlüsse der Fotodiode sind dabei so zu formen, dass sie keinen
Kurzschluss auf der Platine hervorrufen können.
Nun ist eine seitliche Bohrung (Durchmesser ca. 2-3mm) unterhalb TA4 (etwa auf halber
Gehäusehöhe) einzubringen, um das Gerät nach erfolgter Gehäusemontage berührungs-
sicher durch diese Öffnung hindurch programmieren zu können. Man sollte die Öffnung
anschließend mit einem Stück Klebeband abdecken, um ein Eindringen von Staub, Leitung-
senden etc. zu vermeiden.
