Montageanleitung
28
Vorgehensweise:
• Schrauben auf der Rückseite des Ge-
rätes lösen und Gerätewand abneh-
men.
• Die Anschlußleitung durch die Zugent-
lastung einführen.

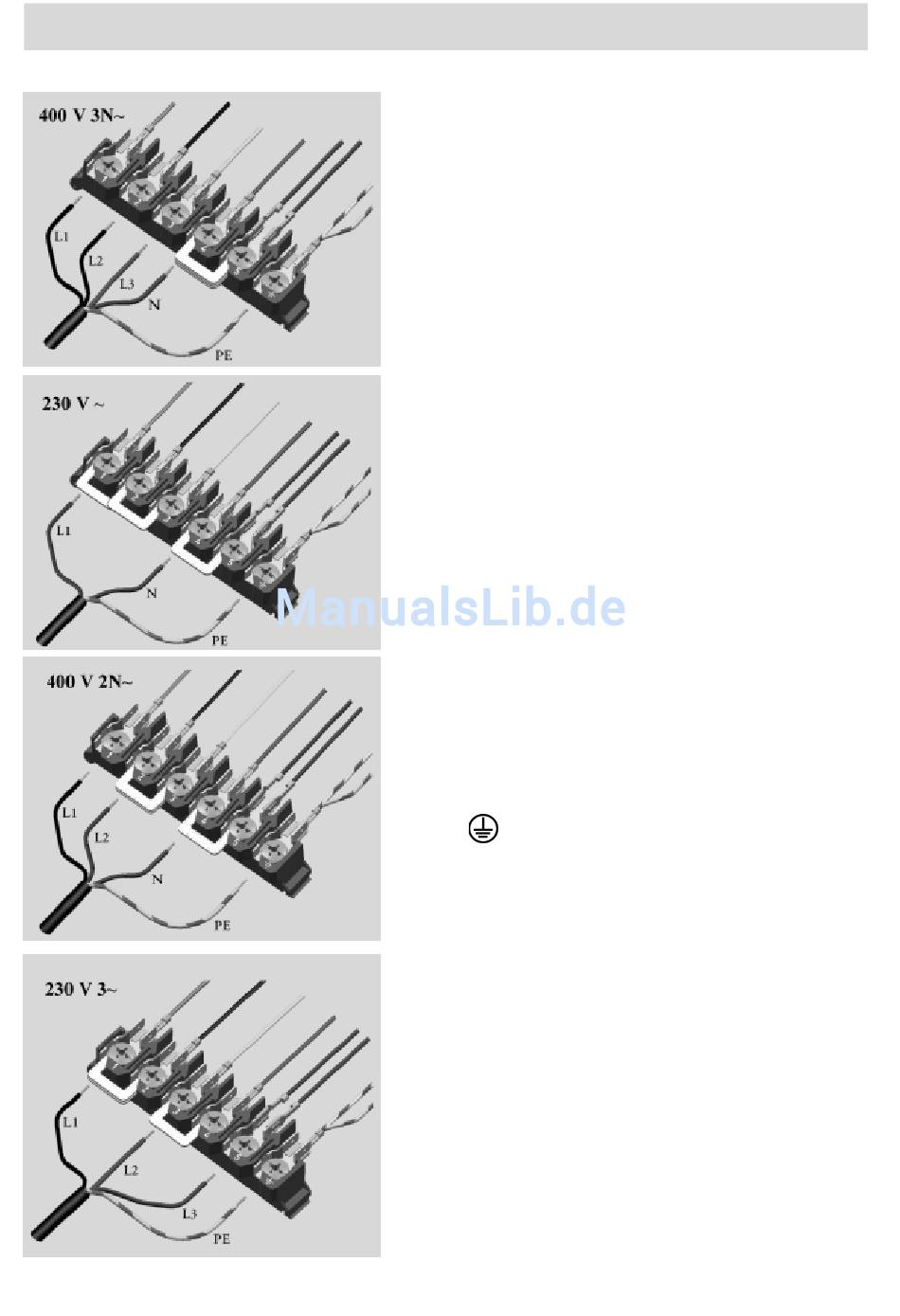

• Den weiteren Anschluß gemäß einer
der abgebildeten Anschlußarten vor-
nehmen. Werkseitig wird das Gerät für
die gängigste Anschlußart (400V 3N~)
ausgeliefert.
Bei abweichenden Netzspannungen
müssen die Brücken entsprechend neu
gesetzt werden!
• Die Zugentlastung und die Geräterück-
wand wieder festschrauben.
Kabelfarben
L1, L2, L3 = Spannungsführende Außen-
leiter. Kabelfarben in der Regel:
schwarz, schwarz, braun
N = Neutralleiter
Kabelfarbe in der Regel blau.
Auf richtigen N - Anschluß achten !
PE = Schutzleiter
Kabelfarbe ist grün-gelb
