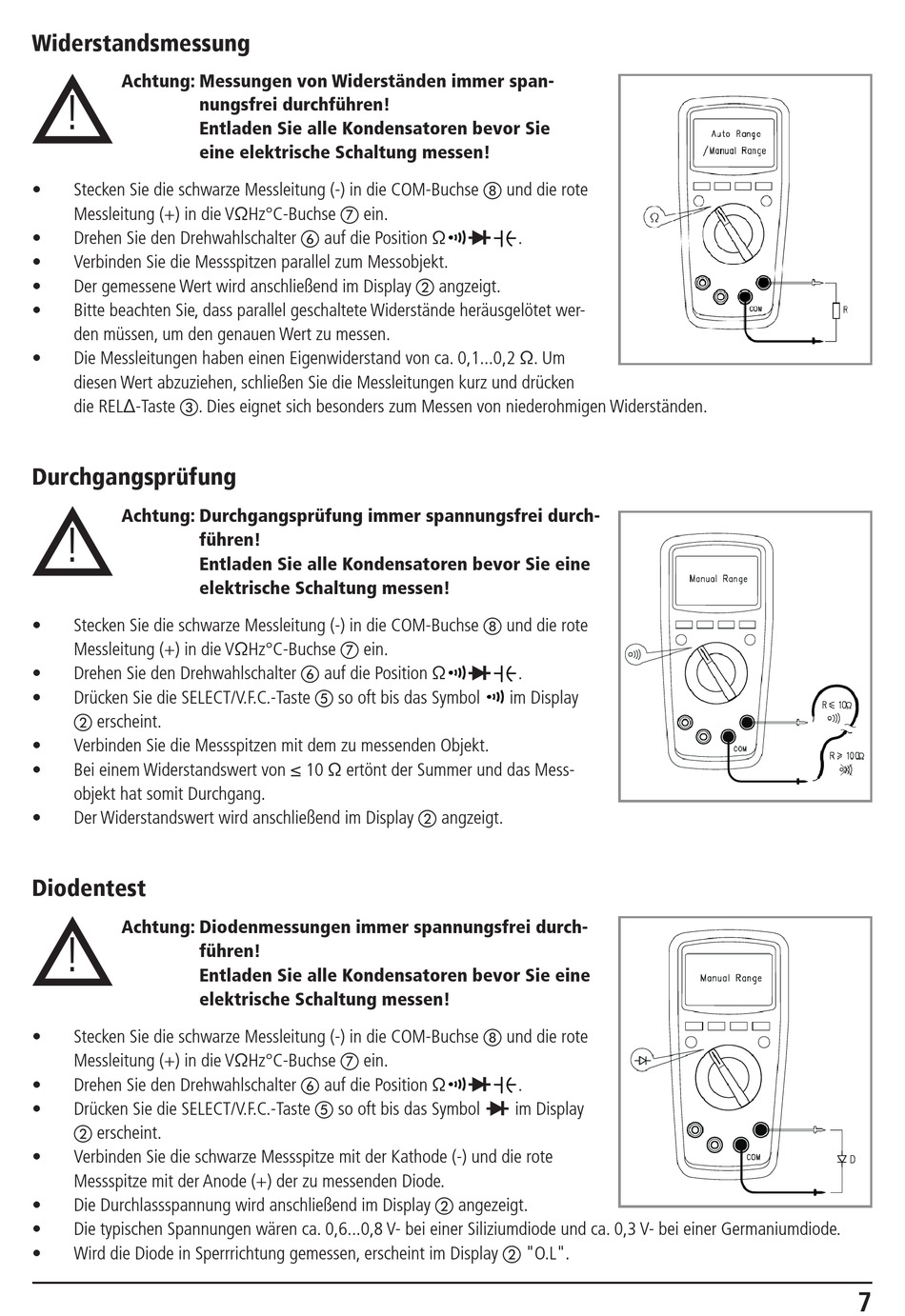

Widerstandsmessung
Achtung: Messungen von Widerständen immer span-
!
nungsfrei durchführen!
Entladen Sie alle Kondensatoren bevor Sie
eine elektrische Schaltung messen!
•
Stecken Sie die schwarze Messleitung (-) in die COM-Buchse h und die rote
Messleitung (+) in die VΩHz°C-Buchse g ein.
•
Drehen Sie den Drehwahlschalter f auf die Position Ω
•
Verbinden Sie die Messspitzen parallel zum Messobjekt.
•
Der gemessene Wert wird anschließend im Display b angzeigt.
•
Bitte beachten Sie, dass parallel geschaltete Widerstände heräusgelötet wer-
den müssen, um den genauen Wert zu messen.
•
Die Messleitungen haben einen Eigenwiderstand von ca. 0,1...0,2 Ω. Um
diesen Wert abzuziehen, schließen Sie die Messleitungen kurz und drücken
die RELΔ-Taste c. Dies eignet sich besonders zum Messen von niederohmigen Widerständen.
Durchgangsprüfung
Achtung: Durchgangsprüfung immer spannungsfrei durch-
!
führen!
Entladen Sie alle Kondensatoren bevor Sie eine
elektrische Schaltung messen!
•
Stecken Sie die schwarze Messleitung (-) in die COM-Buchse h und die rote
Messleitung (+) in die VΩHz°C-Buchse g ein.
•
Drehen Sie den Drehwahlschalter f auf die Position Ω
•
Drücken Sie die SELECT/V.F.C.-Taste e so oft bis das Symbol
b erscheint.
•
Verbinden Sie die Messspitzen mit dem zu messenden Objekt.
•
Bei einem Widerstandswert von ≤ 10 Ω ertönt der Summer und das Mess-
objekt hat somit Durchgang.
•
Der Widerstandswert wird anschließend im Display b angzeigt.
Diodentest
Achtung: Diodenmessungen immer spannungsfrei durch-
!
führen!
Entladen Sie alle Kondensatoren bevor Sie eine
elektrische Schaltung messen!
•
Stecken Sie die schwarze Messleitung (-) in die COM-Buchse h und die rote
Messleitung (+) in die VΩHz°C-Buchse g ein.
•
Drehen Sie den Drehwahlschalter f auf die Position Ω
•
Drücken Sie die SELECT/V.F.C.-Taste e so oft bis das Symbol
b erscheint.
•
Verbinden Sie die schwarze Messspitze mit der Kathode (-) und die rote
Messspitze mit der Anode (+) der zu messenden Diode.
•
Die Durchlassspannung wird anschließend im Display b angezeigt.
•
Die typischen Spannungen wären ca. 0,6...0,8 V- bei einer Siliziumdiode und ca. 0,3 V- bei einer Germaniumdiode.
•
Wird die Diode in Sperrrichtung gemessen, erscheint im Display b "O.L".
.
.
im Display
.
im Display
7
