Anschluss
Anschluss
Volumenvergrößerung und Reduzierung von Wärmeengpässen
Dieser Anschluss wird verwendet, wenn das Systemvolumen nicht ausreicht oder um Wärmeengpässe im Heizsystem
zu reduzieren. Verwenden Sie Anschlüsse über Kreuz (z. B. links oben und rechts unten). Nicht verwendete Anschlüsse
müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen Nulldurchflusses muss ein druckgesteuertes
Überströmventil installiert werden.
Volumenvergrößerung und Reduzierung von Wärmeengpässen
Wenn das Systemvolumen im Heizungssystem unter 20 l/kW (Wärmepumpenleistung bei 7/45 °C) liegt und/oder das
Heizungssystem unkontrolliert gedrosselt wird, muss ein UKV-Tank (120) zur Volumen- und Flussvergrößerung ins-
talliert werden. Nicht benötigte Anschlüsse müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen
Nulldurchflusses muss ein druckgesteuertes Überströmventil installiert werden.

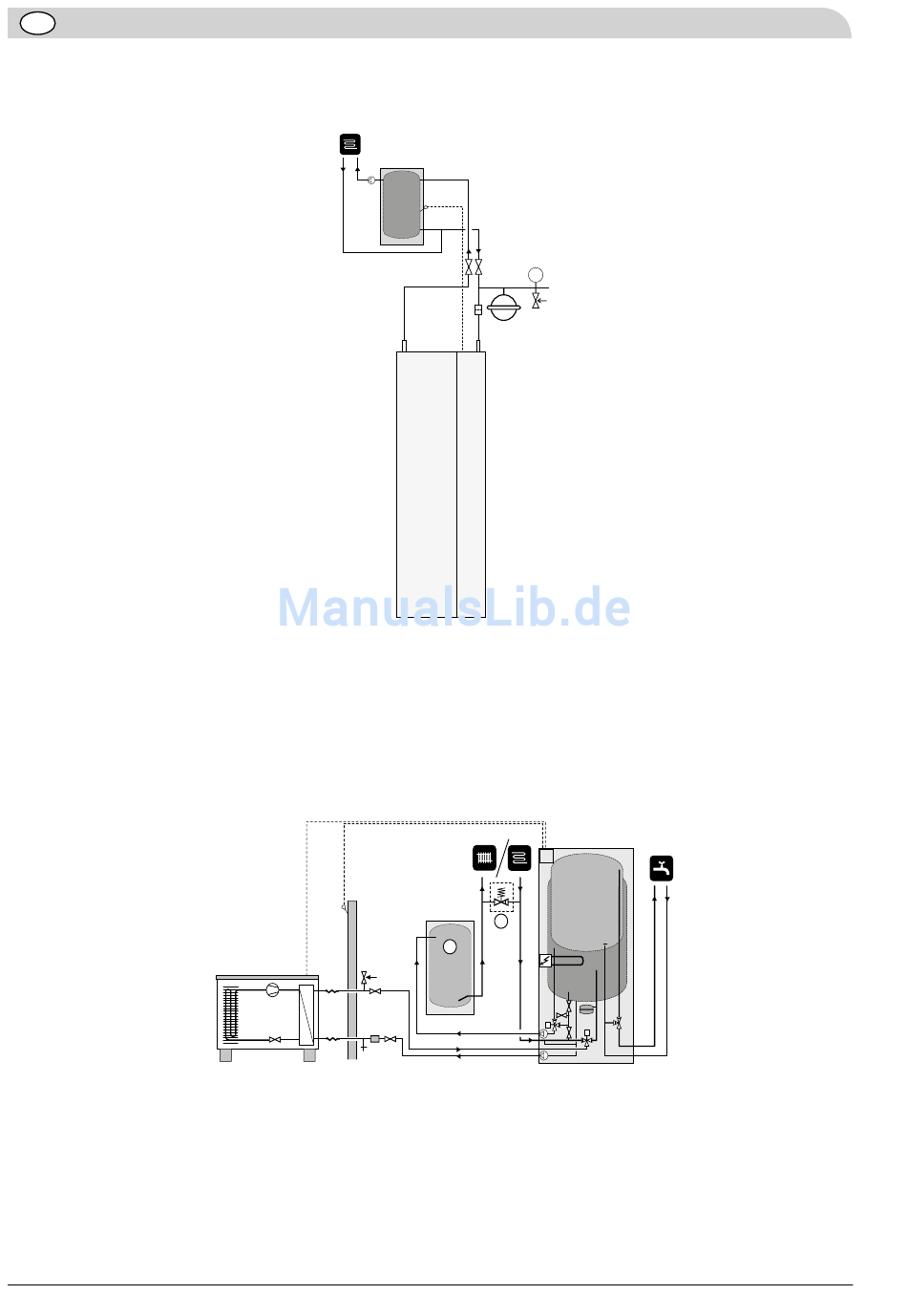

Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.
