Installateurhandbuch
VPB 200/VPB 300
Brauchwasserspeicher
IHB DE 1016-2
031296

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VPB 200

Inhaltszusammenfassung für Nibe VPB 200

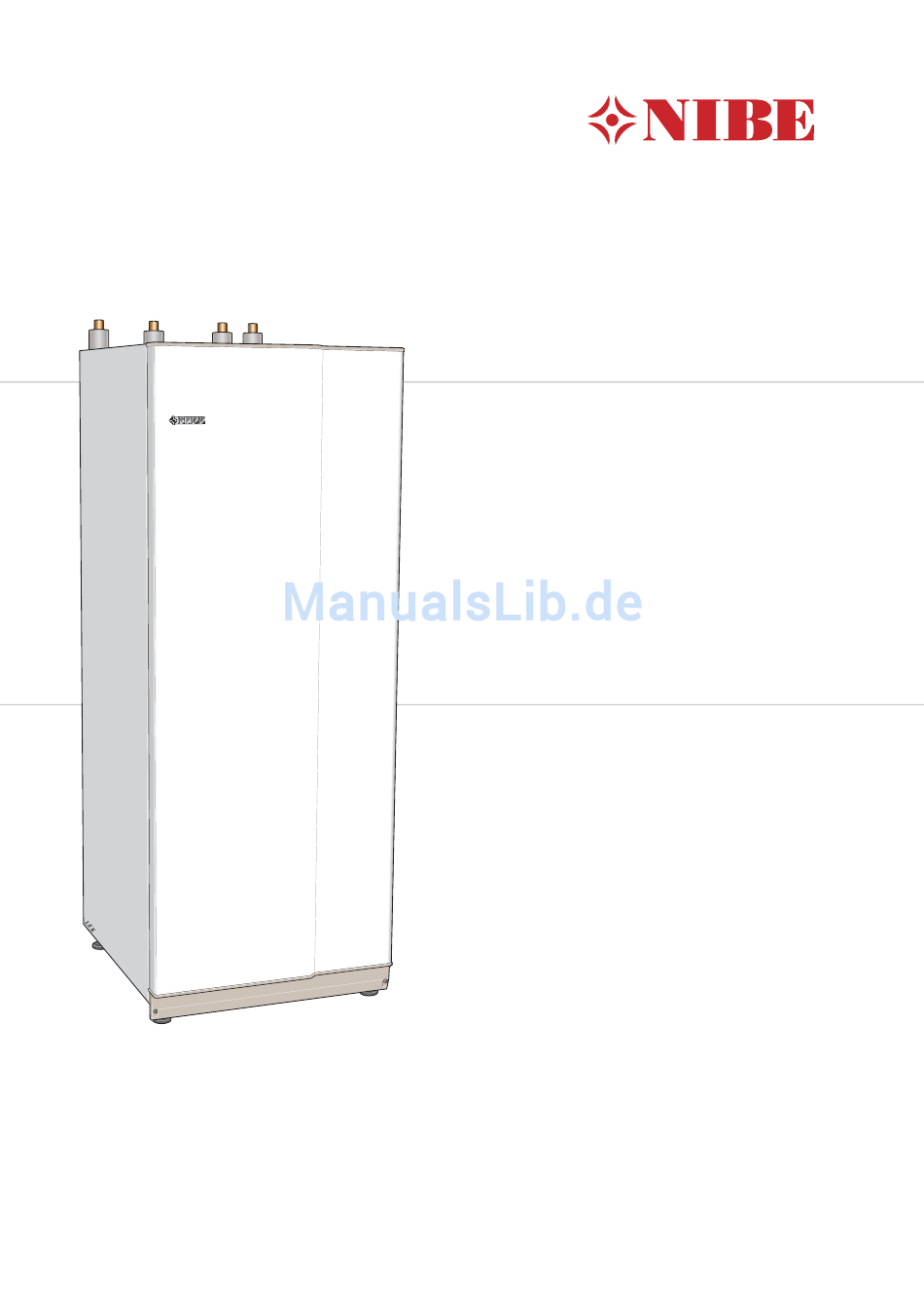

  • Seite 1 Installateurhandbuch VPB 200/VPB 300 Brauchwasserspeicher IHB DE 1016-2 031296...

  • Seite 3: Inhaltsverzeichnis

    Befüllung und Entlüftung Abdeckungen demontieren Inbetriebnahme und Kontrolle 3 Konstruktion des Brauchwasserspei- 7 Service chers Servicemaßnahmen 4 Rohranschlüsse 8 Technische Daten Allgemeines Maße und Abstandskoordinaten Maße und Rohranschlüsse Technische Daten Wärmepumpe Sachregister Kalt- und Brauchwasser Installationsvarianten VPB 200/VPB 300 Inhaltsverzeichnis |...

  • Seite 4: Wichtige Informationen

    Kennzeichnung Diese Wärmepumpe ist CE-zertifiziert und besitzt die Schutzart IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Versiche- rung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeich- nung ist für die meisten innerhalb der EU verkauften Produkte vorgeschrieben –...
  • Seite 5 Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden. ✔ Beschreibung Anmerkung Unter- Datum schrift Wärmepumpe (Seite 10) Absperrventile Brauchwasser (Seite 10) Absperrventile Kaltwasser (Seite 10) Absperrventile Rückschlagventil Mischventil Sicherheitsventil Strom (Seite 12) Brauchwasserfühler Fremdstromanode VPB 200/VPB 300 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Kontaktinformationen

    Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz www.nibe.cz...

  • Seite 7: Lieferung Und Transport

    Der beiliegende Komponentensatz befindet sich auf dem VPB 200/VPB 300 muss aufrecht stehend und trocken Produkt. transportiert und gelagert werden. Beim Hereintragen von VPB 200/VPB 300 in ein Gebäude kann das Gerät jedoch vorsichtig auf die Rückseite gelegt werden. Abdeckungen demontieren Frontabdeckung...

  • Seite 8: Konstruktion Des Brauchwasserspeichers

    3 Konstruktion des Brauchwasserspeichers VPB 200 VPB 300 QM22 QM22 Kapitel 3 | Konstruktion des Brauchwasserspeichers VPB 200/VPB 300...

  • Seite 9: Elektrische Komponenten

    Rohranschlüsse Elektrische Komponenten Fremdstromanode (nur VPB 200/VPB 300 E) Kaltwasseranschluss Kabel für Fremdstromanode Brauchwasseranschluss Anschluss, Brauchwasserzirkulation (Nicht VPB Sonstiges 200/VPB 300 Cu) PF 1 Datenschild Dockungsanschluss, Vorlauf (von der Wärmepum- pe*) PF 3 Seriennummernschild Dockungsanschluss, Rücklauf (zur Wärmepum- Stellfüße pe*) Bezeichnungen der Komponentenpositionen gemäß...

  • Seite 10: Rohranschlüsse

    XL5* Brauchwasserzirkulati- (mm) muss sichtbar sein und darf sich nicht in der Nähe elektri- on Ø scher Komponenten befinden. XL8 Dockungsanschluss, (mm) Vorlauf Ø XL9 Dockungsanschluss, (mm) Rücklauf Ø *Nicht VPB 200/VPB 300 Cu Kapitel 4 | Rohranschlüsse VPB 200/VPB 300...
  • Seite 11 VPB 200/VPB 300 Kapitel 4 | Rohranschlüsse...

  • Seite 12: Wärmepumpe

    Das Mischventil muss vorhanden sein, wenn die 200/VPB 300 verbunden. Temperatur 60°C überschreiten kann. Anschluss der Brauchwasserzirkulation VPB 200/VPB 300 R und E besitzen Anschlüsse, die eine Brauchwasserzirkulation ermöglichen. Um das Risiko für Bakterienansiedlungen in Systemen mit Brauchwasserzirkulation zu senken, sollte die Temperatur des zirkulierenden Wassers nicht unter 50°C sinken.

  • Seite 13: Installationsvarianten

    Zur Erdwärmepumpe Installationsvarianten VPB 200/VPB 300 kann mit einer anderen Wärmequelle VPB 200/VPB 300 kann auf unterschiedliche Weise ange- verbunden werden, z.B. NIBE F1145. schlossen werden. Eine Variante wird im Folgenden auf- geführt. Weitere Informationen zu den Alternativen finden Sie unter www.nibe.de sowie in der entsprechenden Monta-...

  • Seite 14: Elektrische Installation

    (XL8). Fühler 2. Verbinden Sie das Anodenkabel (W1) mit dem Poten- tiostat. VPB 200/VPB 300 kann um bis zu zwei Brauchwasserfüh- 3. Schließen Sie den Potentiostat an eine geeignete ler ergänzt werden (für Anzeige und Steuerung). Der 230-V-Steckdose an.

  • Seite 15: Inbetriebnahme Und Einstel- Lung

    2. Das Befüllen und Entlüften wird so lange wiederholt, 0,05 0,15 0,25 0,35 0,45 bis sämtliche Luft entwichen ist und die korrekten Fluss (l/s) Flöde (l/s) Druckverhältnisse herrschen. Auf dem Bild wird VPB 200 dargestellt. VPB 200/VPB 300 Kapitel 6 | Inbetriebnahme und Einstellung...

  • Seite 16: Service

    Uhrzeigersinn. 2. Kontrollieren Sie, ob Wasser durch das Ventil strömt. 3. Schließen Sie das Ventil durch Loslassen. Wenn sich das Ventil beim Loslassen nicht automatisch schließt, drehen Sie es gegen leicht den Uhrzeigersinn. Kapitel 7 | Service VPB 200/VPB 300...

  • Seite 17: Technische Daten

    8 Technische Daten Maße und Abstandskoordinaten VPB 200/VPB 300 Kapitel 8 | Technische Daten...

  • Seite 18: Technische Daten

    Ladezeit (10 - 45°C) 8 kW Leistung im Rahmen der Warmwasserbereitung Stunden Ladezeit (10 - 80°C) 8 kW Leistung im Rahmen der Warmwasserbereitung Stunden Max. Druck Primärseite Bar/MPa 3/0,3 Max. Druck Brauchwasserspeicher Bar/MPa 10/1,0 Max. Wärmepumpengröße Art.nr. 083 009 083 010 Kapitel 8 | Technische Daten VPB 200/VPB 300...
  • Seite 19 1,75 2,75 8 kW 1,75 2,75 10 kW 1,75 2,75 12 kW 1,75 2,75 15 kW Nicht kompatibel mit VPB 200/VPB 300. 2,75 17 kW Nicht kompatibel mit VPB 200/VPB 300. 2,75 VPB 200/VPB 300 Kapitel 8 | Technische Daten...

  • Seite 20: Sachregister

    Rohranschlüsse, 8 Allgemeines, 8 Anschluss von Kalt- und Brauchwasser, 10 Installationsvarianten, 11 Kalt- und Brauchwasser, 10 Maße und Rohranschlüsse, 8 Symbolschlüssel, 11 Wärmepumpe, 10 Seriennummer, 2 Service, 14 Servicemaßnahmen, 14 Servicemaßnahmen, 14 Leerung, 14 Kapitel 9 | Sachregister VPB 200/VPB 300...
  • Seite 21 VPB 200/VPB 300 Kapitel 9 |...
  • Seite 22 Kapitel 9 | VPB 200/VPB 300...
  • Seite 24 NIBE AB Sweden Järnvägsgatan 40 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 0 3 1 2 9 6...
