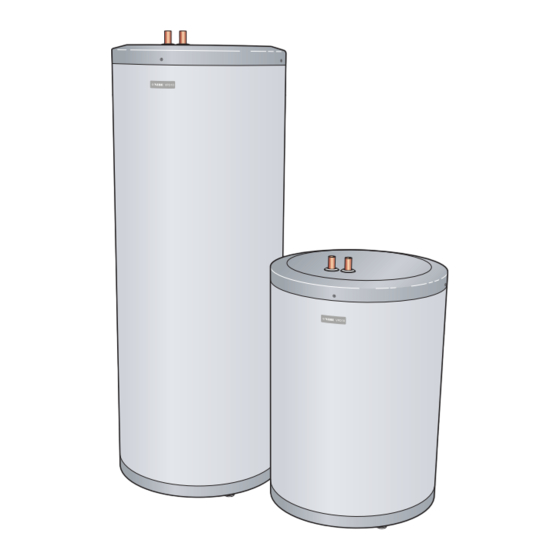

- Seite 1 Installateurhandbuch VPD 150, 300 Brauchwasserspeicher IHB DE 1538-2 331091...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Informationen Installationsvarianten Sicherheitsinformationen 5 Elektrische Installation 2 Lieferung und Transport Fühler Transport 6 Inbetriebnahme und Einstellung Aufstellung Befüllung Beiliegende Komponenten 7 Service 3 Konstruktion des Brauchwasser- speichers Servicemaßnahmen 8 Technische Daten 4 Rohranschlüsse Maße und Abstandskoordinaten Allgemeines Technische Daten Maße und Rohranschlüsse Energieverbrauchskennzeichnung... -
Seite 4: Wichtige Informationen Sicherheitsinformationen
Benutzer darf nicht von Kin- Installateurhandbuch dern ohne Aufsicht ausgeführt werden. Dieses Installateurhandbuch ist beim Kunden aufzube- wahren. Technische Änderungen vorbehalten! ©NIBE 2015. Symbole HINWEIS! Dieses Symbol kennzeichnet eine Gefahr für Maschinen oder Personen. ACHTUNG! Dieses Symbol kennzeichnet wichtige Informa- tionen, die bei der Pflege der Anlage zu beach- ten sind. - Seite 5 Installationskontrolle Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden. Beschreibung Anmerkung Unter- Datum ✔ schrift Wärmepumpe (Seite 8) Absperrventile Brauchwasser (Seite 9) Absperrventile Kaltwasser (Seite 9) Absperrventile Rückschlagventil Mischventil...
-
Seite 6: Kontaktinformationen
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 |... -
Seite 7: Transport
2 Lieferung und Transport Transport Beiliegende Komponenten Beim Hereintragen in ein Gebäude kann VPD jedoch vorsichtig auf die Rückseite gelegt werden. Der Schwerpunkt befindet sich im oberen Teil. VPD muss aufrecht stehend sowie trocken transportiert und gelagert werden. Beim Hereintragen in ein Gebäu- de kann VPD jedoch vorsichtig auf die Rückseite gelegt werden. -
Seite 8: Konstruktion Des Brauchwasserspeichers
3 Konstruktion des Brauchwasserspeichers XL36 XL36 VPD 150 VPD 300 Rohranschlüsse Sonstiges Anschluss, Kaltwasser, blau (28 mm) Datenschild Anschluss, Brauchwasser, rot (22 mm) Seriennummernschild XL36 Anschluss, Vorlauf von WP, weiß (22 mm) Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. -
Seite 9: Rohranschlüsse Allgemeines
4 Rohranschlüsse Allgemeines Die Rohrinstallation muss gemäß den geltenden Vor- schriften ausgeführt werden. Wenn Kunststoffrohre oder weichgeglühte Kupferrohre zum Einsatz kommen, ist eine innere Stützhülse zu montieren. Der Brauchwasserspeicher ist mit der erfor- derlichen Ventilausrüstung zu versehen. Dazu zählen u.a. Sicherheitsventil, Absperrventil und Rückschlagven- til. -
Seite 10: Wärmepumpe
Unter den beiliegenden Komponenten befinden sich Wärmepumpe passende Anschlusskupplungen für die Installation. Anschluss an die Wärmepumpe Zu- und Abfluss der Wärmepumpe werden mit VPD XL36 verbunden. Brauchwasser Vorlauf WP Rücklauf WP Kaltwasser Bringen Sie die T-Kupplung an Position (XL3; blau) ■... -
Seite 11: Kalt- Und Brauchwasser
Zur Abluftwärmepumpe Kalt- und Brauchwasser VPD kann mit einer Wärmepumpe verbunden werden, z. B. einer Abluftwärmepumpe von NIBE. Anschluss von Kalt- und Brauchwasser Das Mischventil muss vorhanden sein, wenn die Tem- peratur 60°C überschreiten kann. Schematische Darstellung Symbolschlüssel Symbol Bedeutung... -
Seite 12: Elektrische Installation
5 Elektrische Installation HINWEIS! Elektrische Installation sowie eventuelle Ser- vicearbeiten müssen unter Aufsicht eines aus- gebildeten Elektroinstallateurs erfolgen. Bei der elektrischen Installation und beim Verle- gen der Leitungen sind die geltenden Vorschrif- ten zu berücksichtigen. Fühler VPD kann um bis zu zwei Brauchwasserfühler ergänzt werden (für Anzeige und Regelung). -
Seite 13: Inbetriebnahme Und Einstellung Befüllung
6 Inbetriebnahme und Einstellung Befüllung Brauchwasserspeicher befüllen 1. Öffnen Sie einen Brauchwasserhahn im Haus. 2. Befüllen Sie den Brauchwasserspeicher über den Kaltwasseranschluss (XL3). 3. Wenn das aus dem Brauchwasserhahn austretende Wasser keine Lufteinschlüsse mehr aufweist, ist der Brauchwasserspeicher gefüllt und der Hahn kann geschlossen werden. -
Seite 14: Service Servicemaßnahmen
7 Service Servicemaßnahmen Sicherheitsventil Am Sicherheitsventil des Brauchwasserspeichers tritt nach der Brauchwasserentnahme bisweilen Wasser aus. Dies beruht auf der Tatsache, dass sich das in den Brauchwasserspeicher nachströmende Kaltwasser bei der Erwärmung ausdehnt. Der dadurch entstehende Druck öffnet das Sicherheitsventil. Die Funktionsweise des Sicherheitsventils ist regelmäßig zu kontrollieren. -
Seite 15: Technische Daten
8 Technische Daten Maße und Abstandskoordinaten Ø596 Ø596 VPD 150, 300 Kapitel 8 | Technische Daten... -
Seite 16: Technische Daten
Nettogewicht Max. Druck Brauchwasserspeicher bar/MPa 10/1,0 Max. Wassertemperatur °C Anschluss, Brauchwasser (rot) Anschluss, Kaltwasser/WP-Rücklauf (blau) Anschluss, WP-Vorlauf (weiß) Art.nr. 086017 086019 Energieverbrauchskennzeichnung Hersteller NIBE Modell VPD10 150R VPD10 300R Effizienzklasse Wärmeverlust Volumen Kapitel 8 | Technische Daten VPD 150, 300... -
Seite 17: Index
9 Sachregister Sachregister Technische Daten, 14 Transport, 5 Anschluss an die Wärmepumpe, 8 Anschluss von Kalt- und Brauchwasser, 9 Aufstellung, 5 Wärmepumpe, 8 Anschluss an die Wärmepumpe, 8 Wichtige Informationen, 2 Befüllung und Entlüftung, 11 Sicherheitsinformationen, 2 Brauchwasserspeicher befüllen, 11 Beiliegende Komponenten, 5 Brauchwasserspeicher befüllen, 11 Elektrische Installation, 10... - Seite 20 WS name: -Gemensamt WS version: a83 (working edition) Publish date: 2015-09-22 10:44 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331091...
