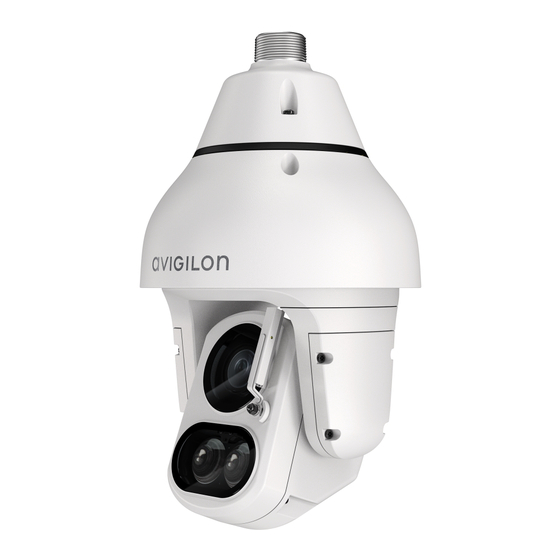

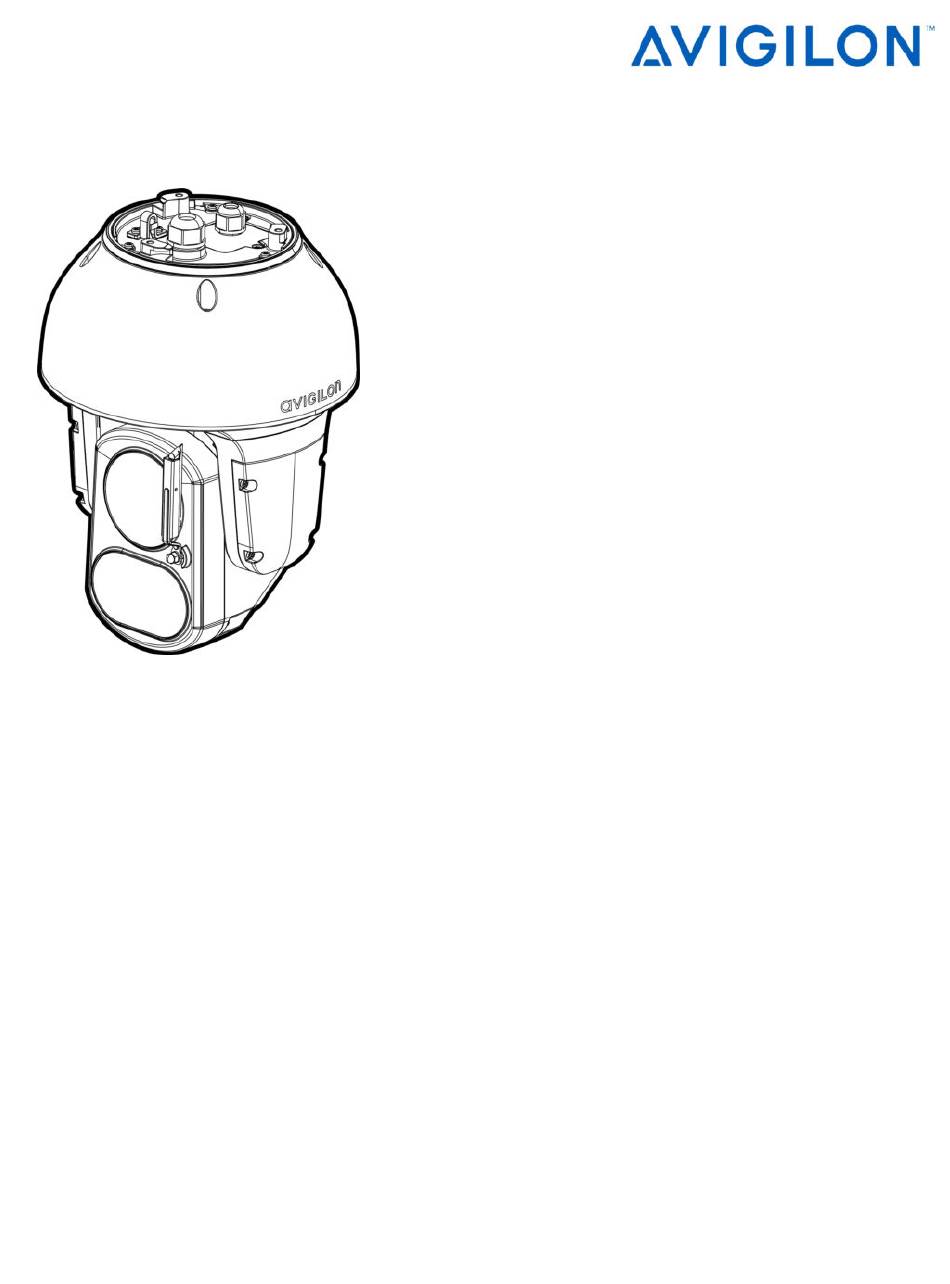

- Seite 1 Installationsanleitung Avigilon H5A PTZ-Kamera mit IR-Modellen: 2.0C-H5A-IRPTZ-DP40-WP, 4.0C-H5A-IRPTZ-DP36-WP und 8.0C-H5A-IRPTZ-DP36-WP...
-
Seite 2: Wichtige Sicherheitsinformationen
Gegenstände), nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie keine starken Reinigungsmittel oder Scheuermittel, wenn Sie den Kamerakörper reinigen. Verwenden Sie nur von Avigilon empfohlenes Zubehör. Aus Gründen der IR-Sicherheit muss der Mindestnutzungsabstand 380 mm (15") oder mehr betragen. -
Seite 3: Zulassungshinweise
Um die Anforderungen der Norm EN 50121-4 für Bahnanwendungen zu erfüllen, verwenden Sie ein externes Netzteil oder einen POE-Injektor, der ebenfalls mit EN 50121-4 konform ist. Bitte wenden Sie sich an Avigilon, wenn Sie Unterstützung bei der Auswahl der Geräte benötigen. -
Seite 4: Informationen Zur Entsorgung Und Wiederverwendung
Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß Ihren örtlichen Gesetzen und Bestimmungen zum Umweltschutz. Feuer-, Explosions- und Brandgefahr. Nicht zerlegen, quetschen, auf über 100 °C erhitzen oder verbrennen. Europäische Union: Dieses Symbol bedeutet, dass Ihr Produkt gemäß... -
Seite 5: Rechtliche Hinweise
© 2023, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON-Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Rückansicht Vorderansicht Draufsicht Ansicht: Hängebefestigung für die Wand Ansicht: NPT-Hängebefestigung Installation Im Lieferumfang enthalten Nachrüstung einer H4 IR PTZ Installationsschritte Installation des Montageadapters Installieren der Hängevorrichtung für die Wand Installation der NPT-Halterung Das Anschließen der Kabel Sichern der PTZ-Kamera (Optional) Konfigurieren des integrierten Speichers Initialisierung eines Benutzernamens und Passworts der Kamera Zuweisen einer IP-Adresse... - Seite 7 Video wird nach dem Einschalten der Kamera nicht angezeigt Beschränkte Garantie und Technischer Support...
-
Seite 8: Überblick
Eine optionale Unterlegscheibe kann an dieser Stelle angebracht werden, um das Objektiv und das IR-Fenster zu reinigen. Verbinden Sie den digitalen Ausgang 1 von der Kamera mit der Waschanlagenpumpe. Dadurch kann die WebUI der Kamera oder Avigilon Control Center die Überblick... -
Seite 9: Vorderansicht
Waschanlage aktivieren, sobald eine Waschgang ausgelöst wird. Weitere Informationen finden Sie im Benutzerhandbuch zur Weboberfläche der PTZ-Kamera. Die Waschfunktion und das Reinigungsmittel sind separat erhältlich. Installieren Sie die Halterung für den Sprüher durch Anziehen der mitgelieferten Schrauben an dieser Stelle. Vorderansicht 1. -
Seite 10: Draufsicht
Draufsicht 1. Haken für Sicherungsleine Die Sicherheitskordel wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 2. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. -
Seite 11: Ansicht: Hängebefestigung Für Die Wand
Ansicht: Hängebefestigung für die Wand 1. Hängebefestigung Kamerahalterung für Wand- und andere Montageflächen. 2. Sicherungsleine Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. Manipulationssichere Schrauben Unverlierbare Kreuzgriffschrauben zum Fixieren der Dome-Kamera am Montage-Adapter. 4. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Ansicht: Hängebefestigung für die Wand... -
Seite 12: Ansicht: Npt-Hängebefestigung
Ansicht: NPT-Hängebefestigung 1. 1-1/2” NPT-Buchse an NPT-Adapterbuchse Adapter zum Anbringen der NPT-Hängebefestigung an einem NPT-Rohrgewinde Hinweis: Der Adapter ist kein von Avigilon mitgeliefertes Zubehör und sollte separat bestellt werden. 2. Kontermutter Kontermutter zum Fixieren der NPT-Buchse der Hängebefestigung an der NPT-Buchse 3. -
Seite 13: Installation
Gewindedichtband Nachrüstung einer H4 IR PTZ Die Avigilon H5A IR PTZ-Kamera lässt sich bis auf wenige Ausnahmen problemlos mit Avigilon H4 IR PTZ- Kamerainstallationen nachrüsten. Beachten Sie die folgenden Punkte, wenn Sie eine neue H5A IR PTZ mit einer installierten H4 IR PTZ ersetzen: Verwenden Sie den ursprünglichen Montageort wieder. -
Seite 14: Installationsschritte
der H4 IR PTZ verwendet wurden, sind wahrscheinlich nicht mit IEEE 802.3bt konform und ein neuer PoE-Injektor sollte für die H5A IR PTZ-Installation beschafft werden. Der empfohlene PoE-Injektor ist POE-INJ-BT-90W-NA. Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Installation des Montageadapters Die PTZ-Kamera kann nur an eine Wandaufhängung (IRPTZ-MNT-WALL1) oder eine NPT-Hängebefestigung (IRPTZ-MNT-NPTA1) montiert werden. - Seite 15 Abbildung 1: Kabel aus dem rückwärtigen Eingangsloch Abbildung 2: Kabel aus dem Eingangsloch der Rohrleitung gezogen. gezogen. 4. Befestigen Sie die Wandhalterung an der Montagefläche. 5. Ziehen Sie die Schrauben fest, um die Wandhalterung an der Wand zu fixieren. Installieren der Hängevorrichtung für die Wand...
-
Seite 16: Installation Der Npt-Halterung
6. Verbinden Sie die Sicherheitskordel von der Innenseite der Wandhalterung mit dem Anker an der PTZ-Kamera. Installation der NPT-Halterung Hinweis: Dieses Verfahren erfordert einen 1-1/2"-NPT-Rohrgewindeadapter für zwei Buchsen. Es wird empfohlen, die NPT-Hängebefestigung an ein 1-1/2"-Rohrgewinde zu montieren. 1. Ziehen Sie die erforderlichen Kabel durch die NPT-Rohrleitung. 2. -
Seite 17: Das Anschließen Der Kabel
5. Verbinden Sie die Sicherheitskordel innerhalb der NPT-Halterung mit dem Anker der PTZ-Kamera. Das Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte den Diagrammen im Abschnitt „Überblick“. Um die Kabel, die zum ordnungsgemäßen Betrieb benötigt werden, anzuschließen, führen Sie bitte folgende Schritte aus: Das Anschließen der Kabel... - Seite 18 Hinweis: Die PTZ-Kamera unterstützt keine Kabel mit Tüllen und Entlastung und Spannungsentlastung. 1. Stellen Sie sicher, dass die Sicherheitskordel mit der Kamera verbunden ist. 2. Entfernen Sie die Dichtschraubenkappen oben in der Kamera. 3. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais, Analogvideo, Lautsprecher usw.) haben, verbinden Sie diese mit dem E/A-Anschlusskabel der Kamera.
- Seite 19 b. Schieben Sie das Kabel durch die Verschraubungskappe und dann durch die Öffnung seitlich an der Kabelverschraubung. Achten Sie darauf, dass die Ausrichtung des Kabels und der Kabelverschraubung der folgenden Abbildung entspricht. c. Crimpen Sie den Anschluss auf das Ethernet-Kabel. Das Anschließen der Kabel...
- Seite 20 6. Entfernen Sie die E/A-Abdeckung und führen Sie das E/A-Anschlusskabel durch die Stopfbuchsentülle, Kabelverschraubung und E/A-Abdeckung. In der E/A-Kabelverschraubung befindet sich ein Stopfen, der vor dem Durchführen des Kabels herausgezogen werden muss. 7. Ziehen Sie die Kabelverschraubungen der Kabel fest an. 8.
-
Seite 21: Sichern Der Ptz-Kamera
Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde. Hinweis: Wenn Sie den RJ45-Anschluss von der Kamera entfernen müssen, um ein Netzwerkproblem zu beheben, ziehen Sie das Kabel vorsichtig in Richtung „Sperren“, um den RJ45-Anschluss zu lockern, bevor Sie ihn nach oben abziehen. 10. -
Seite 22: (Optional) Konfigurieren Des Integrierten Speichers
3. Verwenden Sie den T20 Sternschlüssel, um die Schrauben im Montage-Adapter festzuziehen. Abbildung 5: Sicherung der Kamera am Wandmontage-Adapter. Abbildung 6: Sichern der Kamera am NPT-Adapter. 4. Wenn Sie die Kamera an einer NTP-Halterung installieren, stellen Sie sicher, dass der Montage- Adapter befestigt ist und ziehen Sie dann die Kontermutter fest, um die Kamera in ihrer endgültigen Position zu fixieren. -
Seite 23: Initialisierung Eines Benutzernamens Und Passworts Der Kamera
Webinterface zuzugreifen. Wenn sich die Kamera in der Werkseinstellung befindet, werden Sie zur Seite „Neuen Benutzer hinzufügen“ weitergeleitet, um den ersten Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Camera Configuration Tool: Kameras, die im werkseitigen Standardzustand erkannt wurden, sind mit gekennzeichnet. -
Seite 24: Zuweisen Einer Ip-Adresse
Weitere Informationen finden Sie unter Motorola Solutions USB Wifi Adapter (USB-WLAN-Adapter) Benutzerhandbuch für das System. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. -
Seite 25: Weitere Informationen
Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu finden: Avigilon Control Center Client-Benutzerhandbuch Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Avigilon Benutzerhandbuch zum Camera Configuration Tool Gestalten eines Standorts mit Avigilon Videoanalyse Diese Handbücher sind auf... -
Seite 26: Verbindung Mit Stromquellen Und Externen Geräten
Verbindung mit Stromquellen und externen Geräten VORSICHT — Achten Sie darauf, nur Strom an den Hilfsstromdrähten der Kamera anzuschließen, da sonst die Kamera beschädigt wird. Wenn PoE nicht verfügbar ist, kann die Kamera über das Hilfsstromkabel mit 24 V DC oder 24 VAC versorgt werden. -
Seite 27: Nahtloser Failover
3. Hellblau (GND) – Masse für digitale Eingänge und Ausgänge. 4. Gelb (RI_1) – Digitaler Eingang, Relais 1. Die Eingangsspannung muss unter 0,7 V liegen, um als eine niedrige Eingabe zu registrieren. Die Eingangsspannung darf 5 V nicht überschreiten. 5. Orange (RI_2) - Digitaler Eingang, Relais 2 6. -
Seite 28: Rückkehr Zur Voreingestellten Position
Bevor Sie die voreingestellte Startposition der Kamera konfigurieren können, müssen Sie die Kamera mit einem Standort in der ACC™ Client-Software verbinden. Weitere Informationen zum Hinzufügen von Kameras zu einem Standort und die folgenden Schritte finden Sie im Avigilon Control Center Client- Benutzerhandbuch. - Seite 29 Kamera nicht aktiv gewesen sein muss, bevor sie in die Startposition zurückkehrt. Zur Verwendung der Regelmethode müssen Sie über eine Enterprise-Version oder Standard-Version Version des Avigilon Control Center Systems verfügen. Zum Konfigurieren der PTZ-Kamera zur automatischen Rückkehr zur Startposition, erstellen Sie eine Regel, die folgende Einstellungen enthält: Wählen Sie auf der Seite Regel-Ereignis(se) auswählen PTZ nicht in Betrieb aus.
-
Seite 30: Verbindungsstatus-Led-Anzeige
Mit Netzwerkvideomanagement-Software oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Benutzerhandbuch zum Web-Interface für Avigilon H4 und H5 IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung... - Seite 31 Verhalten der Kommunikations-LED Vorgeschlagene Lösung nicht angeschlossen oder es wird kein Interface der Kamera, um sicherzustellen, dass die LEDs nicht Video gestreamt deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis.
-
Seite 32: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 8: Firmware-Rücksetzschaltfeld unter dem SD-Kartensteckplatz. -
Seite 33: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
ARP/Ping-Methode deaktivieren) in der Webbrowser-Oberfläche des Geräts aktiviert ist. Weitere Informationen finden Sie im Web-Interface Benutzerhandbuch für Hochauflösende H4- und H5-IP- Kamerasvon Avigilon. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster und geben Sie die folgenden Befehle ein: a. -
Seite 34: Reinigung
Waschfunktion und die Scheibenwischer aktiviert werden. Weitere Informationen finden Sie im Benutzerhandbuch zur Weboberfläche der Avigilon PTZ-Kamera. Die Waschfunktion und die Scheibenwischer werden von der Avigilon Control Center Software mit dem PTZ AUX-Befehl aktiviert. Weitere Informationen finden Sie in den Hilfedateien der Software. -
Seite 35: Fehlerbehebung
Fehlerbehebung Video wird nach dem Einschalten der Kamera nicht angezeigt Hinweis: Der folgende Fehlerbehebungsfall gilt nur für Kameras, die in einer kalten Umgebung von - 10 °C bis -40 °C (14 °F bis -40 °F) oder weniger eingeschaltet werden. Um die Kamera bei dieser niedrigeren Temperatur ordnungsgemäß... -
Seite 36: Beschränkte Garantie Und Technischer Support
Beschränkte Garantie und Technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Beschränkte Garantie und Technischer Support...
