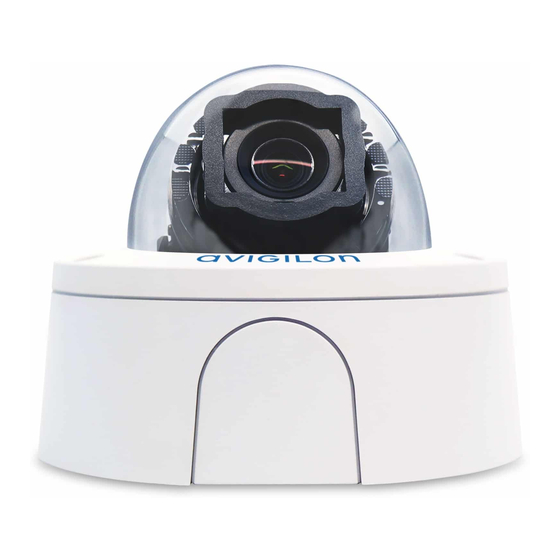

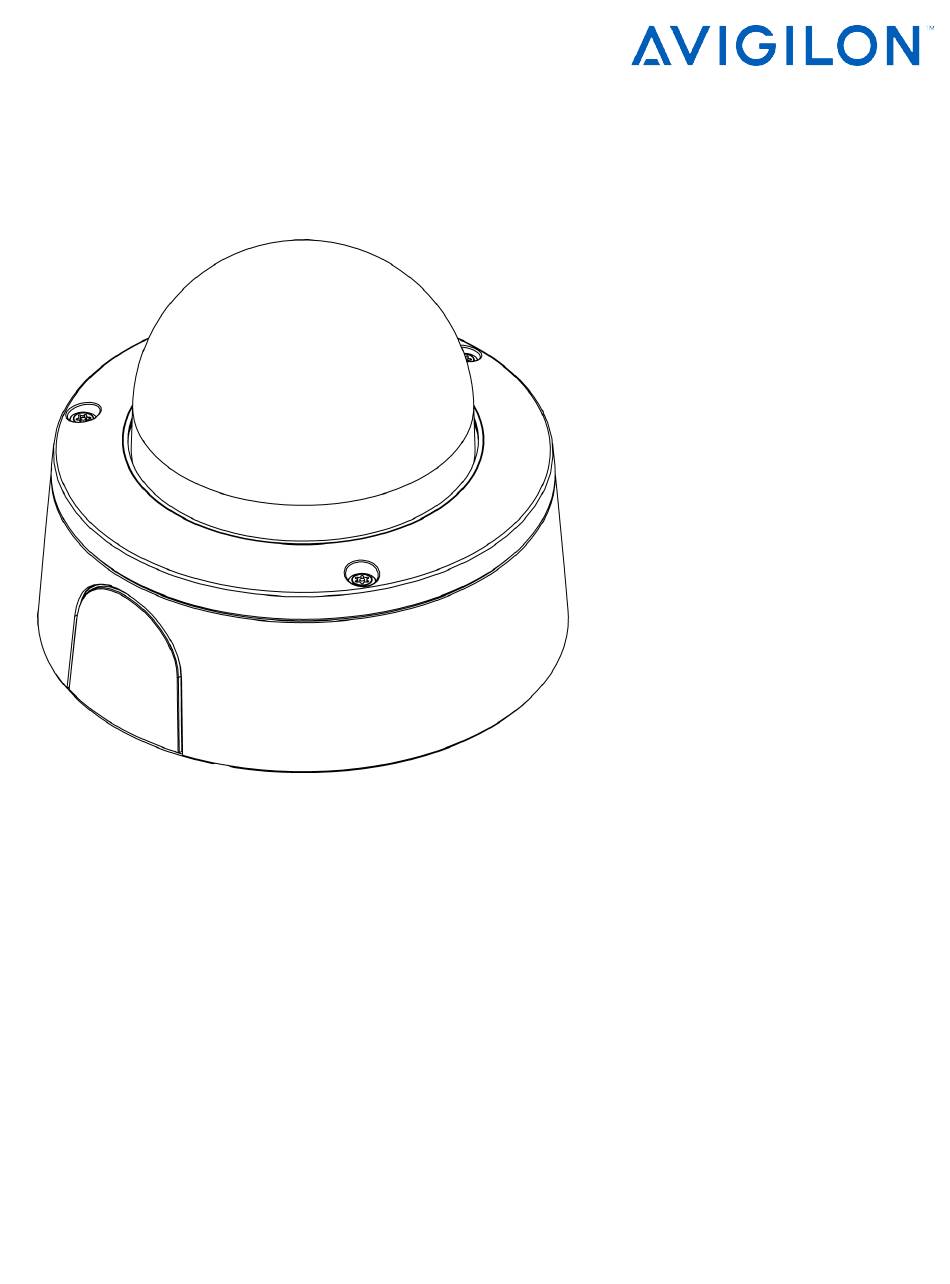

- Seite 1 Installationsanleitung Avigilon H5SL Dome-Kameramodelle: 1.3C-H5SL-D1 1.3C-H5SL-D1-IR 1.3C-H5SL-DO1-IR 2.0C-H5SL-D1 2.0C-H5SL-D1-IR 2.0C-H5SL-DO1-IR 3.0C-H5SL-D1 3.0C-H5SL-D1-IR 3.0C-H5SL-DO1-IR 5.0C-H5SL-D1 5.0C-H5SL-D1-IR 5.0C-H5SL-DO1-IR...
-
Seite 2: Rechtliche Hinweise
Rechtliche Hinweise © 2023, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON-Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole™... -
Seite 3: Wichtige Sicherheitsinformationen
Das H5SL-DO-Produkt soll von Power over Ethernet (PoE) geliefert werden, die eine „begrenzte Stromquelle“ oder „LPS“, bewertete 48 VDC, 8 W min ist. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 4: Zulassungshinweise
Um die Anforderungen der Norm EN 50121-4 für Bahnanwendungen zu erfüllen, verwenden Sie ein externes Netzteil oder einen POE-Injektor, der ebenfalls mit EN 50121-4 konform ist. Bitte wenden Sie sich an Avigilon, wenn Sie Unterstützung bei der Auswahl der Geräte benötigen. -
Seite 5: Informationen Zur Entsorgung Und Wiederverwendung
Um die Anforderungen der Norm EN 50130-4 für Alarmsysteme zu erfüllen, verwenden Sie eine externe unterbrechungsfreie Stromversorgung (USV). Die USV muss für die im Produktdatenblatt angegebene Leistungsstufe eine Reservelaufzeit von mehr als 5 Sekunden haben (>5S). Für Korea Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Kamera vorne Erstansicht Kamerabasis Rückansicht Kamerabasis Ansicht von Unten Ansicht der Abdeckung, Oberflächenmontage Montageadapter-Ansicht, Oberflächenmontage Ansicht der Abdeckung, Deckenmontage Montageadapter-Ansicht, Deckenmontage Ansicht der Abdeckung, Hängebefestigung für die Wand NPT-Adapter-Ansicht, Hängemontage Ansicht: Rahmen für die Hängebefestigung für die Wand Ansicht: Hängebefestigung für die Wand Oberflächenmontage Erforderliche Werkzeuge und Materialien... - Seite 7 Erforderliche Werkzeuge und Materialien Lieferumfang Installationsschritte Entfernen der DomeAbdeckung Einführen von Kabeln durch die Dichtungstülle Montage der Dome-Kamera mit einem Rohr Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand Installation der Kamerabasis auf der Anbauadapter Installation der Dome-Abdeckung Anschließen an die Kamera Initialisierung eines Benutzernamens und Passworts der Kamera (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) Zuweisen einer IP-Adresse...
-
Seite 8: Überblick
Überblick Kamera vorne Erstansicht 1. IR-Scheinwerfer Bietet Szenenbeleuchtung im IR-Spektrum. Nur auf - IR-Modellen verfügbar. 2. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet-Verbindung mit dem Netzwerk verbunden werden. Die Kamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. Die Kommunikation mit dem Server und die Bilddatenübertragung erfolgen ebenfalls über diese Verbindung. -
Seite 9: Kamerabasis Rückansicht
2. I/O-Anschlussleiste Ermöglicht das Anschließen externer E/A- und Audiogeräte. 3. Micro-USB-Anschluss Geeignet für einen Micro-USB-Stecker auf USB. Nur erforderlich bei Verwendung von Avigilon USB Wifi Adapter (USB-WLAN-Adapter). 4. Rändelschraube zur Neigungsverriegelung Stellt einen Verriegelungsmechanismus für die Justage der Bildneigung bereit. -
Seite 10: Kamerabasis Ansicht Von Unten
Kamerabasis Ansicht von Unten 1. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 2. Haken für Sicherungsleine Die Sicherheitskordel wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 3. Lüfter Entlüften Sie damit kann Wasserdampf zu entkommen das versiegelte Gehäuse und Druck auszugleichen. -
Seite 11: Ansicht Der Abdeckung, Oberflächenmontage
Ansicht der Abdeckung, Oberflächenmontage 1. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. Nur für H5SL-DO-Modelle verfügbar. Domeabdeckungen für H5SL-D-Modelle sind nicht vandalensicher. 2. Oberflächenmontage-Adapter Verwendet, um die Dome-Kamera an der Wand montieren Decke oder elektrischen Feld. 3. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. 4. -
Seite 12: Montageadapter-Ansicht, Oberflächenmontage
Montageadapter-Ansicht, Oberflächenmontage 1. Sicherungsleine Verbindet sich mit dem Kordelanker an der Kamerabasis. 2. Kameragehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 3. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 4. Montagelöcher Löcher für die Befestigung des Adapters auf Folgendes: A —... -
Seite 13: Ansicht Der Abdeckung, Deckenmontage
Ansicht der Abdeckung, Deckenmontage 1. Deckenmontage - Adapter Verwendet, um die Dome-Kamera an der Wand montieren Decke oder elektrischen Feld. 2. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. Nur für H5SL-DO-Modelle verfügbar. Domeabdeckungen für H5SL-D-Modelle sind nicht vandalensicher. 3. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. Ansicht der Abdeckung, Deckenmontage... -
Seite 14: Montageadapter-Ansicht, Deckenmontage
Montageadapter-Ansicht, Deckenmontage 1. Kameragehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 2. Sicherungsleine Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. Klammern Manuell verstellbare Klammern zur Befestigung der Dome-Kamera an der Decke. 4. Klemmen-Halter Verwendet, um die Klammern zusammen vor der Installation zu halten. Montageadapter-Ansicht, Deckenmontage... -
Seite 15: Ansicht Der Abdeckung, Hängebefestigung Für Die Wand
Ansicht der Abdeckung, Hängebefestigung für die Wand 1. Hängebefestigung für die Wand (optional) Wird zusammen mit dem NPT-Adapter verwendet, um die Dome-Kamera bei hängenden Installationen an einer Wand zu befestigen. 2. NPT-Adapter Zur Befestigung der Dome-Kamera, NPT-Rohre verwendet. 3. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. -
Seite 16: Npt-Adapter-Ansicht, Hängemontage
NPT-Adapter-Ansicht, Hängemontage 1. Kameragehäuse-Clips Snaps, Kamera-Modul während der Installation zu halten. 2. Sicherungsleine Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. 1-1/2"-NPT-Schraubgewinde 1-1/2" NPT-Standard-Innengewinde zur Befestigung der Dome-Kamera an einem Mast oder Rahmen. NPT-Adapter-Ansicht, Hängemontage... -
Seite 17: Ansicht: Rahmen Für Die Hängebefestigung Für Die Wand
Ansicht: Rahmen für die Hängebefestigung für die Wand 1. Montagelöcher für den Rahmen Punkte zur Befestigung des Rahmens für die Wandhängebefestigung an einer Montagefläche 2. Montagelaschen Laschen für die Ausrichtung der Wandhängebefestigung am Rahmen 3. Montagepunkte Punkte zur Fixierung der Wandhängebefestigung am Montagerahmen Ansicht: Rahmen für die Hängebefestigung für die Wand... -
Seite 18: Ansicht: Hängebefestigung Für Die Wand
Ansicht: Hängebefestigung für die Wand 1. 1-1/2" NPT-Schraubgewinde NPS-Innengewinde montieren für Anhänger Kamera Installationen. 2. Schrauben für die Wandhängebefestigung Schrauben zur Fixierung der Wandhängebefestigung am Montagerahmen 3. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Ansicht: Hängebefestigung für die Wand... -
Seite 19: Oberflächenmontage
Kreuzschlitzdreher Nr. 2 – zur Befestigung der Kamera an eine Verteilerdose oder Montagefläche. Lieferumfang der Kamera Überprüfen Sie Ihr Lieferpaket auf folgenden Inhalt: Avigilon H5SL Dome-Kamera (Indoor-Modell — H5SL-D) Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk Adapter für Aufputzmontage Rohrleitung, Seitenabdeckung Sternförmiger Schraubendreher mit T20-Stiftaufsatz... -
Seite 20: Entfernen Der Domeabdeckung
Entfernen der DomeAbdeckung Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht, da Fingerabdrücke zurückbleiben könnten, die sich auf die Bildqualität insgesamt auswirken könnten. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. Entfernen Sie der Kuppelabdeckung durch das Gummiband hält der Kuppelabdeckung an der Kamerabasis lösen. -
Seite 21: Mit Hilfe Der Surface-Mount-Adapter
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle. b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. -
Seite 22: Montieren Der Dome-Kamera Mithilfe Der Kabelöffnung An Der Unterseite
Montieren der Dome-Kamera mithilfe der Kabelöffnung an der Unterseite Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel von innen aus der Montagefläche kommen und die Kamera direkt über das Kabelloch montiert werden soll. Wenden Sie dieses Verfahren bei Flächen an, die problemlos durchbohrt werden können und wenn die Kabel unsichtbar verstaut werden sollen. - Seite 23 2. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. 3. Schieben Sie die seitliche Kabelabdeckung vom Anbauadapter. Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung...
- Seite 24 4. Nehmen Sie je nach verwendeter Rohrleitung die erforderlichen Anpassungen an der seitlichen Kabelöffnung vor: Wenn Sie eine Rohrleitung mit 1/2" oder 20 mm Innendurchmesser verwenden, installieren Sie die bereitgestellte Seitenabdeckung der Rohrleitung an dem Anbauadapter. Bei einer Rohrleitung mit ¾" oder 25 mm Innendurchmesser entfernen Sie das Mittelstück auf der zur Verfügung gestellten Seitenabdeckung der Rohrleitung und installieren die Seitenabdeckung auf dem Anbauadapter.
- Seite 25 Wenn Sie das Außenmodell (H5SL-DO) installieren, müssen Sie möglicherweise einen Teil der Gummidichtung an dem Montage-Adapter abschneiden, um Platz für die Platte zu schaffen. 5. Verwenden Sie 4 Schrauben um den Montageadapter an der Decke oder Wand zu befestigen. Montieren der Dome-Kamera mithilfe der seitlichen Kabeldurchführung...
-
Seite 26: Montieren Der Dome-Kamera An Einer Verteilerdose
Montieren der Dome-Kamera an einer Verteilerdose Führen Sie die folgenden Schritte aus, wenn die erforderlichen elektrischen Komponenten und die Kabel in einer elektrischen Schalterdose innerhalb der Montagefläche verstaut werden. 1. Führen Sie die erforderlichen Kabel durch die Kabeldurchführung. Stellen Sie sicher, dass das Kabel durch die Abdichtungsöse aus dem Kameraunterteil gefädelt wird. Weitere Informationen finden Sie unter Einführen von Kabeln durch die Dichtungstülle auf Seite 2. - Seite 27 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 3. Installieren Sie die Öse in das Loch an der Kamerabasis. Stellen Sie sicher, dass der Tüllenflansch auf der Innen- und Außenseite des Kabellochs fest sitzt. 4.
-
Seite 28: Installation Der Dome-Abdeckung
Installation der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. Weitere Informationen finden Sie unter: Anschließen an die Kamera auf Seite 42 Ausrichten der Dome-Kamera auf Seite 44 Zoomen und Fokussieren der Dome-Kamera auf Seite 46... -
Seite 29: Deckenmontage
Geeignetes Werkzeug zum Schneiden des Eingangslochs in die Montageoberfläche Lieferumfang der Kamera Stellen Sie sicher, dass das Dome-Kamera-Paket Folgendes enthält: Avigilon H5SL Dome-Kamera (Indoor-Modell — H5SL-D) Sternförmiger Schraubendreher mit T20-Stiftaufsatz Mitgeliefertes Zubehör, das für diese Installation nicht benötigt wird: Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk... -
Seite 30: Entfernen Der Domeabdeckung
Entfernen der DomeAbdeckung Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht, da Fingerabdrücke zurückbleiben könnten, die sich auf die Bildqualität insgesamt auswirken könnten. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. Entfernen Sie der Kuppelabdeckung durch das Gummiband hält der Kuppelabdeckung an der Kamerabasis lösen. -
Seite 31: Mit Hilfe Der Indecke Anbauadapter
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle. b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. - Seite 32 1. Verwenden Sie die Montageschablone für die Deckeninstallation, um eine Öffnung für die Kamera in die Decke zu schneiden. 2. Stecken Sie den Deckenmontage-Adapter in die Eingangsöffnung und ziehen Sie die Dichtungstülle mit den benötigten Kabeln durch den Adapter. Mit Hilfe der Indecke Anbauadapter...
- Seite 33 3. Ziehen Sie die Klammerhalterung, die die Klemmen in Position halten, ab. 4. Schieben Sie die orangenen Klemmengriffe nach oben, damit die Metallarme aus dem Anbauadapter herausragen. Mit Hilfe der Indecke Anbauadapter...
-
Seite 34: Installation Der Kamerabasis Auf Der Anbauadapter
5. Kneifen Sie mit dem Daumen an der Außenkante des Anbauadapters und dem Zeigefinger auf einem der Ziehpunkte der orangenen Klemme die Klemme nach unten bis sie befestigt ist. 6. Wiederholen the zurück schritt on the other side. Stellen Sie sicher, dass beide Klammern gerade und horizontal verlaufen. - Seite 35 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 3. Installieren Sie die Öse in das Loch an der Kamerabasis. Stellen Sie sicher, dass der Tüllenflansch auf der Innen- und Außenseite des Kabellochs fest sitzt. 4.
-
Seite 36: Installation Der Dome-Abdeckung
6. Richten Sie den großen orangefarbenen Pfeil an der Kamerabasis mit dem orangenen Pfeil an dem Anbauadapter aus, und drücken Sie die Kamerabasis in den Anbauadapter. Die Kamerabasis rastet ein und wird festgehalten. Installation der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. - Seite 37 1. Richten Sie die Schrauben der Dome-Abdeckung an den Schraubenlöchern im Kameraboden aus. Üben Sie gleichmäßigen Druck auf die Dome-Abdeckung aus und ziehen Sie die Schrauben mit dem sternförmigen Schraubendreher fest. 2. Entfernen Sie die Schutzabdeckung von der Außenseite der Dome-Kuppel. Installation der Dome-Abdeckung...
-
Seite 38: Hängemontage
Hinweis: Das NPT-Rohr (für hängende Rohrinstallationen) und der Adapter zwischen NPT-Buchse und NPT-Buchse (für hängende Rohrinstallationen und Wandinstallationen) werden nicht von Avigilon geliefert, sondern müssen separat bezogen werden. Wenn Sie jedoch den NPT-Adapter (H4SL-MT-NPTA) verwenden, ist die Kontermutter enthalten. Lieferumfang Stellen Sie sicher, dass das Dome-Kamera-Paket Folgendes enthält:... -
Seite 39: Installationsschritte
NPT-Adapter für die H5SL Dome-Kamera Sternförmiger Schraubendreher mit T20-Stiftaufsatz Kontermutter Stechkappe für RJ-45-Tülle Teflon-Dichtband Wenn Sie auch die Anhänger-Wandhalterung (CM-MT-WALL1) installieren, sicherzustellen Sie, dass das Paket das Folgendes enthält: Wand-Hängemontage Montageschablonenaufkleber Sternförmiger Schraubendreher mit T20-Stiftaufsatz 4 Betondübel (#8-10) 4 Schrauben (#8 x 1,25) Stechkappe für RJ-45-Tülle Teflon-Dichtband Installationsschritte... -
Seite 40: Einführen Von Kabeln Durch Die Dichtungstülle
Einführen von Kabeln durch die Dichtungstülle Verwenden Sie immer die mitgelieferte Abdichtung Tülle um zu verhindern, dass Staub und Schmutz in die Kamera. 1. Entfernen Sie die Dichtungstülle von der Kamera. 2. Schieben Sie das Ethernet-Kabel durch die Tülle. Wenn Sie das Indoor-Modell (H5SL-D) installieren, sollten Sie das Kabel gecrimpt oder ungecrimped einfach mit der Hand durch die Tülle schieben können. -
Seite 41: Montage Der Dome-Kamera Mit Einem Rohr
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle. b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle. Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht. -
Seite 42: Hängemontagederdome-Kamerainderhängebefestigungfürdie Wand
a. NPT-Rohrleitung b. 1-1/2" NPT Rohrbuchse an Rohrbuchsenadapter c. Kontermutter d. NPT-Adapter HängemontagederDome-KamerainderHängebefestigungfürdie Wand Wenn die Dome-Kamera die Anhänger Wandhalterung verwendet werden, müssen Sie auch den NPT- Adapter zu installieren. 1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden. Wenn die Kabel aus dem Inneren der Montagefläche gezogen werden, verwenden Sie das Kabeleingangsloch auf der Rückseite der Hängebefestigung für die Wand. - Seite 43 3. Befestigen Sie den Wandmontagerahmen an der Montagefläche. 4. Setzen Sie die Hängefestigung für die Wand über den Befestigungszungen der Halterung ein. 5. Ziehen Sie die benötigten Kabel durch die bevorzugte Kabeldurchführungsöffnung an der Wandhalterung. Bei Verwendung der Rohreingangsöffnung, ziehen Sie die Kabel durch das Rohr und die Wandhalterung.
- Seite 44 6. Ziehen Sie die Schrauben fest, um die Wandhalterung am Rahmen zu fixieren. Verwenden Sie den T20-Sternschlüssel aus dem Kamera-Paket. 7. Schrauben Sie die Kontermutter locker auf den NPT-Adapter. Sichern Sie den NPT-Adapter in die Wandaufhängung. Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand...
- Seite 45 8. Ziehen Sie die Kontermutter vorsichtig fest, bis der NPT-Adapter an der Wandhalterung befestigt ist. Hängemontage der Dome-Kamera in der Hängebefestigung für die Wand...
-
Seite 46: Installation Der Kamerabasis Auf Der Anbauadapter
Installation der Kamerabasis auf der Anbauadapter Nach der Installation der Anbauadapter montieren Sie die Kamera an den Adapter Basis. 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 3. -
Seite 47: Installation Der Dome-Abdeckung
ein und wird festgehalten. Installation der Dome-Abdeckung Hinweis: Wir empfehlen, dass Sie vor dem Installieren der Dome-Abdeckung zunächst eine Verbindung zur Kamera herstellen und die Ausrichtung, den Zoom und den Fokus so einstellen, dass die Kamera das erforderliche Sichtfeld abdeckt. Weitere Informationen finden Sie unter: Anschließen an die Kamera auf Seite 42 Ausrichten der Dome-Kamera auf Seite 44 Zoomen und Fokussieren der Dome-Kamera auf Seite 46... - Seite 48 1. Richten Sie die Schrauben der Dome-Abdeckung an den Schraubenlöchern im Kameraboden aus. Üben Sie gleichmäßigen Druck auf die Dome-Abdeckung aus und ziehen Sie die Schrauben mit dem sternförmigen Schraubendreher fest. 2. Entfernen Sie die Schutzabdeckung von der Außenseite der Dome-Kuppel. Installation der Dome-Abdeckung...
-
Seite 49: Anschließen An Die Kamera
Weitere Informationen finden Sie unter Motorola Solutions USB Wifi Adapter (USB-WLAN-Adapter) Benutzerhandbuch für das System. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. -
Seite 50: (Optional) Verwenden Des Usb Wifi Adapter (Usb-Wlan-Adapter)
Die mobile Weboberfläche mit dem USB-WLAN-Adapter. Weitere Informationen finden Sie unter (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) oben. Webbrowser-Schnittstelle des Geräts: http://<IP-Adresse der Kamera>/. Netzwerkvideomanagement-Software (z. B. die Avigilon Control Center™-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite Hinweis: Abhängig vom Herstellungsdatum Ihrer Kamera haben Sie eine der beiden folgenden... -
Seite 51: Zugriff Auf Den Live-Video-Stream
(Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf der vorherigen Seite. Webbrowser-Schnittstelle: http://<IP-Adresse der Kamera>/. Netzwerkvideomanagement-Software (z. B. die Avigilon Control Center-Software). Hinweis: Abhängig vom Herstellungsdatum Ihrer Kamera haben Sie eine der beiden folgenden Möglichkeiten, um sich zum ersten Mal anzumelden: Kameras, die nach dem 1. - Seite 52 2. Lockern Sie die Neigungsverriegelungsschraube, um das Objektiv zu neigen. 3. Passen Sie den Neigungswinkel der Kamera nach Bedarf an. Avigilon empfiehlt, die Anpassung des Neigungswinkels innerhalb des markierten Bereichs vorzunehmen, um die besten Ergebnisse zu erzielen. Eine Neigung der Kamera über diese Markierungen hinaus ist möglich, kann aber zu Infrarot-Reflexionen über ein akzeptables Maß...
-
Seite 53: (Optional) Konfigurieren Des Microsd-Kartenspeichers
5. Drehen Sie den Azimut-Kontrollring, um den korrekten Bildwinkel einzustellen. 6. Passen Sie auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software die Bild- und Anzeigeeinstellungen der Kamera an. (Optional) Konfigurieren des microSD-Kartenspeichers Um die SD-Kartenspeicherfunktion der Kamera verwenden zu können, müssen Sie eine microSD-Karte in den Kartensteckplatz einsetzen. -
Seite 54: Konfigurieren Der Kamera
Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zum Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Client-Software konfigurieren. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch. -
Seite 55: Weitere Informationen
Weitere Informationen zur Einrichtung und Verwendung des Gerätes sind in den folgenden Anleitungen zu finden: Avigilon Control Center Client-Benutzerhandbuch Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Avigilon Benutzerhandbuch für das USB-WLAN-Adapter-System... -
Seite 56: Anschließen An Externe Audio- Und E/A-Geräte
Anschließen an externe Audio- und E/A-Geräte Wichtig: Dieses Produkt ist für die Stromversorgung über Power over Ethernet (PoE) vorgesehen. Schließen Sie KEINE zusätzliche Stromversorgung an den Audio- oder E/A-Anschlussblock an, da sonst die Kamera beschädigt wird. WARNUNG — Dieses Produkt soll von Power over Ethernet (PoE) geliefert werden, die eine „begrenzte Stromquelle“... -
Seite 57: Verbindungsstatus-Led-Anzeige
Mit Netzwerkvideomanagement-Software oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Benutzerhandbuch zum Web-Interface für Avigilon H4 und H5 IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung... - Seite 58 Verhalten der Kommunikations-LED Vorgeschlagene Lösung nicht angeschlossen oder es wird kein Interface der Kamera, um sicherzustellen, dass die LEDs nicht Video gestreamt deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis.
-
Seite 59: Entfernen Die Dome-Kamera Aus Der Anbauadapter
Entfernen die Dome-Kamera aus der Anbauadapter 1. Lösen Sie die Sternschrauben und entfernen Sie die Dome-Abdeckung. 2. Suchen Sie die kleine orange Pfeile, die auf das Kameragehäuse Clips zeigen. 3. Setzen Sie einen Schlitzschraubendreher oder eine Durchstechtülle in einen der Kameragehäuse- Clips ein. -
Seite 60: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1. -
Seite 61: Beschränkte Garantie Und Technischer Support
Beschränkte Garantie und Technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Beschränkte Garantie und Technischer Support...
