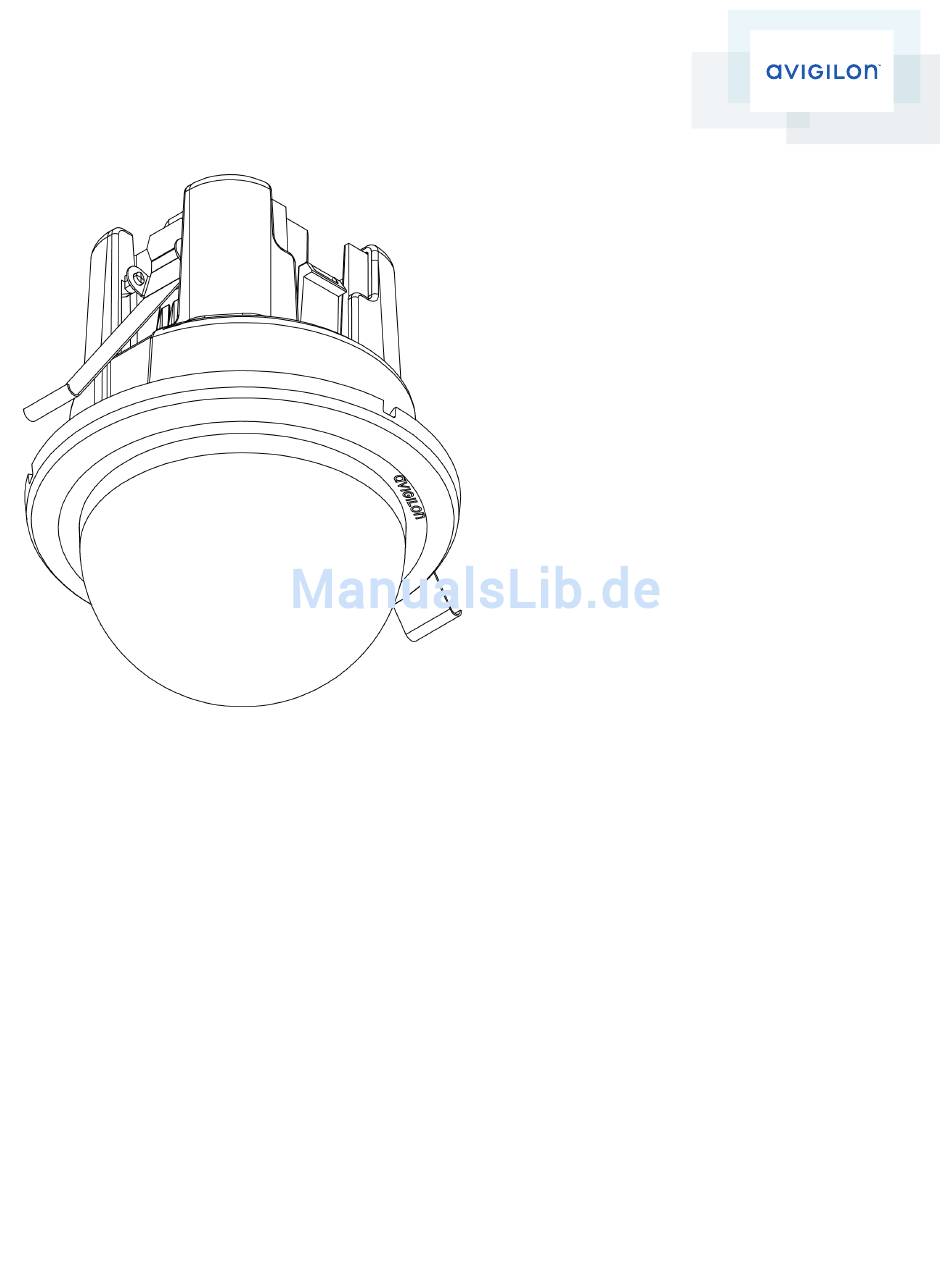

- Seite 1 Installationsanleitung Avigilon™ HD H.264 IP Micro-Dome-Kameramodelle: 1.0-H3M-DC1, 1.0-H3M-DC1-BL, 2.0-H3M-DC1 und 2.0-H3M-DC1-...
-
Seite 2: Wichtige Sicherheitsinformationen
Gegenstände), Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie bei der Reinigung des Gehäuses keine starken Reinigungsmittel oder Scheuermittel. Verwenden Sie nur von Avigilon empfohlenes Zubehör. Zulassungshinweise Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden Bedingungen: (1) -
Seite 3: Fcc-Hinweis
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Haftungsausschluss Dieses Handbuch enthält die aktuellen Produktbeschreibungen und Spezifikationen. Inhalt und Spezifikationen dieses Handbuchs können ohne Vorankündigung geändert werden. Avigilon behält sich das Recht vor, an den hierin enthaltenen Spezifikationen und Materialien Änderungen ohne Vorankündigung vorzunehmen und ist nicht verantwortlich für eventuelle Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Verkleidungsansicht Ansicht von der Seite Ansicht von vorne Anschlusselement Installation Lieferumfang der Kamera Installationsschritte Installationsvorbereitung Anschließen von PoE Montieren der Micro-Dome-Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der HD Micro Dome-Kamera Installieren der Dome-Abdeckung Weitere Informationen LED-Anzeigen Entfernen der Dome-Abdeckung Zurücksetzen auf Werkseinstellungen Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode... -
Seite 6: Überblick
Überblick Verkleidungsansicht 1. Dome-Blende Verbirgt das Sichtfeld der Kamera vor neugierigen Blicken. 2. Blendenarretierung Dient zum Fixieren die Dome-Blende. 3. Entriegelungsmechanismus der Abdeckung Dient zum Entriegeln und Entfernen der Dome-Abdeckung. Überblick... -
Seite 7: Ansicht Von Der Seite
Ansicht von der Seite 1. Sicherungsfedern Dienen zum Fixieren der Kamera bei der Deckenmontage. 2. Entriegelungsmechanismus Dient zum Lösen der Deckenarretierung. 3. Tragrahmen Ermöglicht das Ausrichten der Kamera nach der Installation. Ansicht von der Seite... -
Seite 8: Ansicht Von Vorne
Ansicht von vorne 1. Vertikale Markierung Ein vertikaler Bezugspunkt für das Videobild. Nach oben gerichtet. 2. Horizontmarkierungen Bietet Referenzpunkte zur Ausrichtung des Videobilds am Horizont. Ansicht von vorne... -
Seite 9: Anschlusselement
Anschlusselement 1. Link-LED Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 2. Verbindungsstatus-LED Stellt Informationen über den Betrieb des Gerätes bereit. Weitere Informationen finden Sie unter LED- Anzeigen Auf Seite 13 3. Ethernet-Anschluss Strom- und Ethernet-Anschluss für die Netzwerkverbindung. Die Kamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. -
Seite 10: Installation
Installation Lieferumfang der Kamera Vergewissern Sie sich, dass das Paket Folgendes enthält: Avigilon™ HD Micro Dome-Kamera Dome-Abdeckung Gummimanschette Lochschablonenaufkleber Installationsschritte Führen Sie die folgenden Schritte aus, um das Gerät zu installieren: Installationsvorbereitung Anschließen von PoE Montieren der Micro-Dome-Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der HD Micro Dome-Kamera... -
Seite 11: Installationsvorbereitung
Installationsvorbereitung Die Kamerainstallation muss wie folgt vorbereitet werden: 1. Schneiden Sie mithilfe einer 3"-Lochsäge ein Loch in die Montagefläche. Sie können sich beim Schneiden auch an der Montagevorlage orientieren. HINWEIS: Die Montagefläche der Kamera kann zwischen 1 mm (0,04") und 25,4 mm (1") dick sein. 2. - Seite 12 4. Drücken Sie den Entriegelungsmechanismus zusammen, und ziehen Sie die Dome-Kamera nach oben. Die Sicherungsfedern lösen sich. Installationsvorbereitung...
-
Seite 13: Anschließen Von Poe
5. Legen Sie die Kamera auf die Seite, damit die Arretierungen gelöst bleiben. Anschließen von PoE Die HD Micro Dome-Kamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. 1. Verlegen Sie das erforderliche Ethernet-Kabel zur Kamera. 2. Führen Sie das Kabel zum Schutz vor Staub und Feuchtigkeit durch die mitgelieferte Gummimanschette. 3. -
Seite 14: Montieren Der Micro-Dome-Kamera
6. Wenn Sie die Gummimanschette angebracht haben, schieben Sie sie über das Anschlusselement. 7. Drücken Sie den Kabelsatz in das Montageloch. Achten Sie darauf, dass der Kabelsatz nicht am Kabel hängt. Montieren der Micro-Dome-Kamera 1. Drücken Sie die Sicherungsfedern zusammen, und führen Sie die Kamera in das Montageloch ein. Montieren der Micro-Dome-Kamera... -
Seite 15: Zuweisen Einer Ip-Adresse
Webbrowser-Schnittstelle der Kamera: http://<IP-Adresse der Kamera>/ ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Auf Seite 16 Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon™ Control Center). HINWEIS: Der standardmäßige Kamerabenutzername lautet admin, das standardmäßige Kamerapasswort lautet ebenfalls admin. Zugreifen auf den Live-Videostream... -
Seite 16: Ausrichten Der Hd Micro Dome-Kamera
Webbrowser-Schnittstelle: http://<IP-Adresse>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center-Software). HINWEIS: Der standardmäßige Kamerabenutzername lautet admin, und das standardmäßige Kamerapasswort lautet ebenfalls admin. Ausrichten der HD Micro Dome-Kamera 1. Drehen Sie den Tragrahmen und die Kamerakugel in die gewünschte Richtung. Orientieren Sie sich dabei an den Horizontmarkierungen und an der vertikalen Markierung. -
Seite 17: Weitere Informationen
Weitere Informationen Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Benutzerhandbuch für den Avigilon Control Center-Client™ Benutzerhandbuch für die HD-H.264-Weboberfläche von Avigilon™ Die Handbücher finden Sie auf der Website von Avigilon: http://avigilon.com/support-and-downloads Weitere Informationen... -
Seite 18: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle gibt Aufschluss über die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 19: Entfernen Der Dome-Abdeckung
Entfernen der Dome-Abdeckung Falls Sie die Kamera neu justieren müssen oder Zugang zum konfektionierten Kabel benötigen, müssen Sie zuerst die Dome-Abeckung entfernen. 1. Drücken Sie die Entriegelungslasche der Abdeckung und drehen Sie die Dome-Abdeckung, bis sie sich vom Unterteil löst. Die Dome-Abdeckung lässt sich nur in eine Richtung drehen. -
Seite 20: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Abbildung 1: Die Reset-Taste zur Wiederherstellung des Firmware-Standards am Anschlusselement. 1. -
Seite 21: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 22: Reinigung
Reinigung Dome-Kuppel Wenn das Videobild in bestimmten Bereichen verschwommen oder unklar ist, muss u. U. die Dome-Kuppel gereinigt werden. So reinigen Sie die Dome-Kuppel: Verwenden Sie Handseife oder ein scheuermittelfreies Reinigungsmittel, um Schmutz oder Fingerabdrücke zu entfernen. Verwenden Sie zum Trocknen der Dome-Kuppel ein Mikrofasertuch oder ein nicht scheuerndes Tuch. Wichtig: Wenn nicht die empfohlenen Reinigungsmaterialien verwendet werden, entstehen u. U. -
Seite 23: Spezifikationen
Spezifikationen Kamera Objektiv 2,8-mm-Objektiv, F2.0 Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) Passwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Sicherheit Authentifizierung, Benutzerzugriffsprotokoll, 802.1x-Port-basierte Authentifizierung IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Streamingprotokolle Zeroconf, ARP, RTP/UDP, RTP/UDP Multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP,RTP/ RTSP/HTTPS/TCP, HTTP... - Seite 24 FCC-Abschnitt 15, Unterabschnitt B, Klasse B Elektromagnetische EN 55022, Klasse B Emissionen IC ICES-003 Klasse B EN 55022, Klasse B EN 61000-4-2 EN 61000-4-3 Elektromagnetische EN 61000-4-4 Störfestigkeit EN 61000-4-5 EN 61000-4-6 EN 61000-4-11 Spezifikationen...
-
Seite 25: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von 3 Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsschäden ist. Die Herstellerhaftung ist auf den Ersatz des Produktes, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt, je nach Ermessen des Herstellers.
