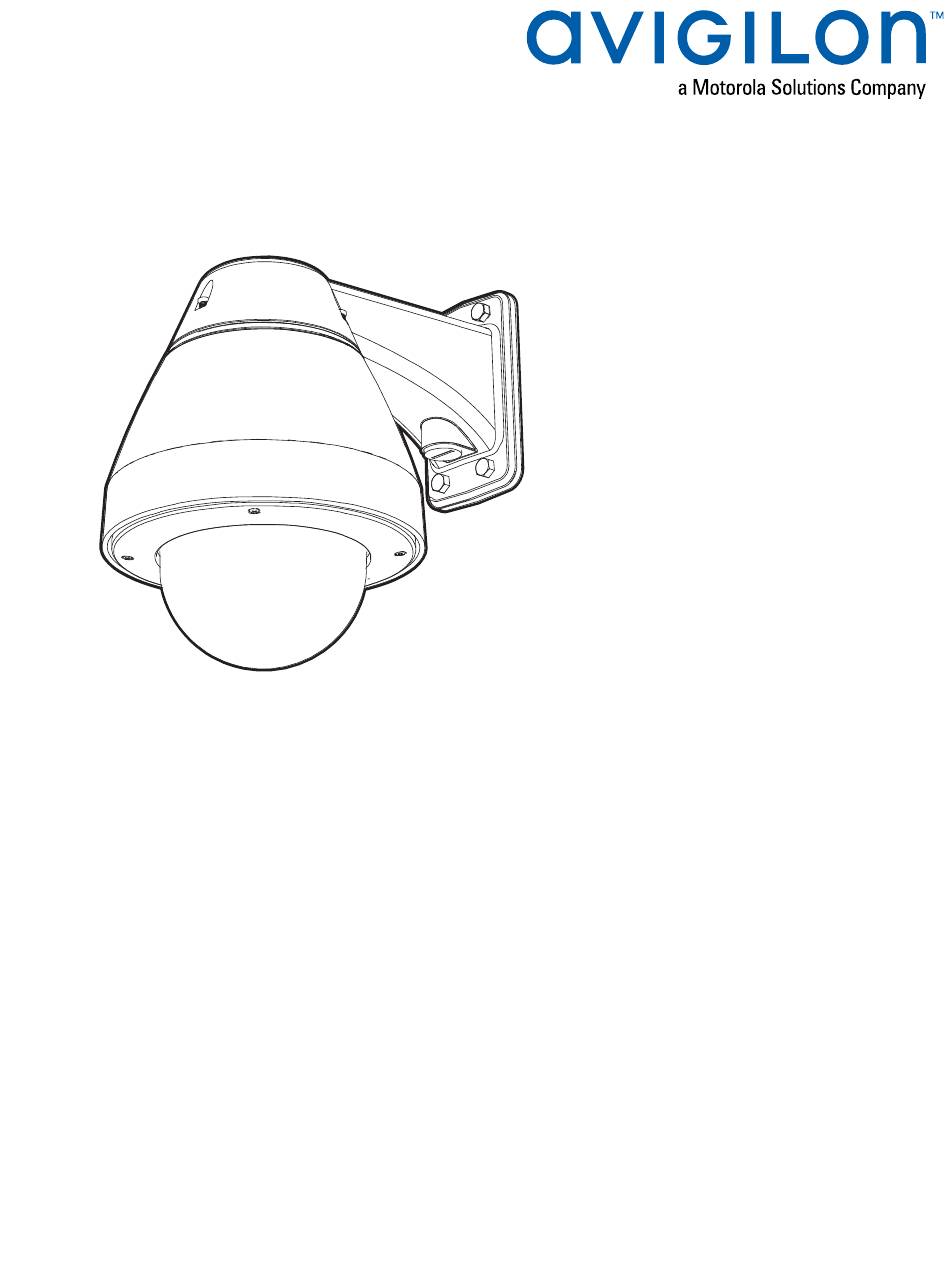

- Seite 1 Installationsanleitung Avigilon H5A-PTZ-Kameramodelle: 2.0C-H5A-PTZ-DP36 2.0C-H5A-PTZ-DC36 4.0C-H5A-PTZ-DP36 4.0C-H5A-PTZ-DC36 8.0C-H5A-PTZ-DP36 8.0C-H5A-PTZ-DC36...
-
Seite 2: Wichtige Sicherheitsinformationen
Lassen Sie die gesamte Gerätewartung von Fachpersonal ausführen. Eine Wartung kann erforderlich werden, wenn das Gerät beschädigt wurde (z. B. durch verschüttete Flüssigkeit oder heruntergefallene Gegenstände), nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie bei der Reinigung des Gehäuses keine starken Reinigungs- oder Scheuermittel. Verwenden Sie nur von Avigilon empfohlenes Zubehör. -
Seite 3: Zulassungshinweise
Empfänger angeschlossen ist. Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
© 2021, Avigilon Corporation. All rights reserved. AVIGILON, das AVIGILON-Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Other names or logos mentioned herein may be the trademarks of their respective owners. The absence of the symbols ™... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht von unten - Anhänger Ansicht von unten - Deckenmontage Ansicht von unten - LEDs Draufsicht Dome-Abdeckung Ansicht: Hängebefestigung für die Wand Ansicht: NPT-Hängebefestigung Deckenmontage Lieferumfang der Kamera Nachrüsten einer H4-PTZ-Kamera mit Deckenmontage Installationsschritte Vorbereiten der Kamera für die Installation Ausschneiden des Montagelochs Anschließen der Kabel Montieren der PTZ-Dome-Kamera... - Seite 6 Konfigurieren der Kamera Einstellen der voreingestellten Startposition Manuelle Rückkehr zur Startposition Automatische Rückkehr zur Startposition Verbindungsstatus-LED-Anzeige Fehlerbehebung bei Netzwerkverbindungen und LED-Verhalten Auf Werkseinstellungen zurücksetzen Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Reinigung Dome-Kuppel Gehäuse Weitere Informationen Beschränkte Garantie und Technischer Support...
-
Seite 7: Überblick
Überblick Ansicht von unten - Anhänger 1. MicroSD-Kartensteckplatz (2x) Akzeptiert bis zu zwei microSD-Karten für die integrierte Speicherung. Installieren Sie die microSD- Karten so, dass die Metallkontakte nach unten zeigen. Weitere Informationen finden Sie unter (Optional) Konfigurieren des integrierten Speichers auf Seite 2. -
Seite 8: Ansicht Von Unten - Deckenmontage
Ansicht von unten - Deckenmontage 1. MicroSD-Kartensteckplatz (2x) Akzeptiert bis zu zwei microSD-Karten für die integrierte Speicherung. Installieren Sie die microSD- Karten so, dass die Metallkontakte nach unten zeigen. Weitere Informationen finden Sie unter (Optional) Konfigurieren des integrierten Speichers auf Seite 2. -
Seite 9: Ansicht Von Unten - Leds
Ansicht von unten - LEDs 1. Verbindungsstatus-LED-Anzeige Grüne LED enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter Verbindungsstatus-LED-Anzeige auf Seite 2. Link-LED-Anzeige Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. Note: Die Kamera-LEDs blinken und liefern Statusinformationen, wenn die Kamera eine Netzwerkverbindung herstellt. -
Seite 10: Draufsicht
Draufsicht 1. Sicherungsleine (Nur Hängebefestigung für Kamera) Sicherungsleine wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 2. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. -
Seite 11: Dome-Abdeckung
oder IEEE802.3bt PoE ++ (B). Weitere Informationen finden Sie unter PoE-Leistungsschalter auf Seite Dome-Abdeckung 1. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. 2. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. Dome-Abdeckung... -
Seite 12: Ansicht: Hängebefestigung Für Die Wand
Ansicht: Hängebefestigung für die Wand 1. Hängebefestigung für die Wand Kamerahalterung für Wand- und andere Montageflächen. 2. Riemen Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. Manipulationssichere Schrauben Unverlierbare Kreuzgriffschrauben zum Fixieren der Dome-Kamera am Montage-Adapter. 4. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Note: Die Hängebefestigung für die Wand ist separat erhältlich. -
Seite 13: Ansicht: Npt-Hängebefestigung
Ansicht: NPT-Hängebefestigung 1. 1 – 1/2" NPT-Buchse an NPT-Adapterbuchse Adapter zum Anbringen der NPT-Hängebefestigung an einem NPT-Rohrgewinde Note: Der 1-1/2“ Adapter zwischen NPT-Buchse und NPT-Buchse wird nicht von Avigilon geliefert und sollte separat gekauft werden. 2. Kontermutter Kontermutter zum Fixieren der NPT-Buchse der Hängebefestigung an der NPT-Buchse 3. -
Seite 14: Deckenmontage
Nachrüsten einer H4-PTZ-Kamera mit Deckenmontage Die Avigilon H5A-PTZ-Kamera mit Deckenmontage ermöglicht eine einfache Nachrüstung druch die Avigilon Installation von H4 PTZ-Kameras mit Deckenmontage. Die folgenden Optionen stehen zum einfachen Austausch einer neuen H5A-PTZ-Kamera gegen eine installierte H4-PTZ-Kamera zur Verfügung: Verwendet den ursprünglichen Montageort wieder. Die H5A-PTZ-Kamera kann am selben Montageort wie die H4 PTZ-Kamera installiert werden. - Seite 15 1. Legen Sie die Kamera mit der Kuppel nach oben auf eine ebene Fläche. 2. Lösen Sie mit dem T20-Sternschlüssel die 4 manipulationssicheren Schrauben und entfernen Sie die Kuppelabdeckung. 3. Entfernen Sie das Schutzmaterial im Inneren der Dome-Abdeckung. Entfernen Sie die Plastikschutzfolie von der Innenseite der Kuppelabdeckung.
-
Seite 16: Ausschneiden Des Montagelochs
5. Drücken Sie beide Klammern mit dem im Lieferumfang enthaltenen Schraubendreher in die Dome- Kamera, bis die Feder vollständig heruntergedrückt (A) ist und drehen Sie dann die einzelnen Klammern in die Bereitschaftsstellung (B). Ausschneiden des Montagelochs Dieser Vorgang ist nicht erforderlich, wenn Sie die Kamera mithilfe einer Metallplatte für die Deckenmontage installieren möchten. -
Seite 17: Anschließen Der Kabel
1. Schneiden Sie mithilfe der Montageschablone ein Loch in die Montagefläche. 2. Entfernen Sie die Montageschablone, und führen Sie die erforderlichen Kabel durch das Montageloch. Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte den Diagrammen im Abschnitt „Überblick“. Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel anzuschließen: Note: Die PTZ-Kamera mit Deckenmontage unterstützt keine Kabel mit Tüllen und Entlastung und... - Seite 18 1. Entfernen Sie die Anschlusskabelabdeckung von der Oberseite der Kamera. 2. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais, usw.) haben, verbinden Sie diese mit dem E/A-Anschlusskabel der Kamera. 3. Schließen Sie die Stromversorgung wie folgt an: Power over Ethernet (PoE)-Power - Schließen Sie ein Ethernet-Netzwerkkabel von der Kamera an einen PoE-Injektor oder -Schalter an.
- Seite 19 4. Führen Sie das E/A-Anschlusskabel durch die Kabelanschlussabdeckung. 5. Schließen Sie die Stromversorgung und E/A an der Kamera an. Ziehen Sie dann die E/A-Abdeckung fest. 6. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss). Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde. Note: Wenn Sie den RJ45-Anschluss von der Kamera entfernen müssen, um ein Netzwerkproblem zu beheben, benutze Sie einen Schraubenzieher um die Anschließen der Kabel...
-
Seite 20: Montieren Der Ptz-Dome-Kamera
Arretierungslasche zu lockern und um den RJ45-Anschluss zu lösen, bevor Sie ihn nach oben abziehen. 7. Überprüfen Sie, ob die Verbindungsstatus-LED den richtigen Status anzeigt. Weitere Informationen finden Sie unter Verbindungsstatus-LED-Anzeige auf Seite Montieren der PTZ-Dome-Kamera Nach dem Anschließen der Kabel kann die PTZ-Dome-Kamera montiert werden. Montieren der PTZ-Dome-Kamera... - Seite 21 1. Drücken Sie die PTZ-Dome-Kamera in das Montageloch (A). 2. Verwenden Sie den Schraubenzieher und lösen Sie die 3 Klammern, bis die Kamera sicher sitzt (B). Montieren der PTZ-Dome-Kamera...
-
Seite 22: Installieren Der Dome-Abdeckung
Installieren der Dome-Abdeckung 1. Richten Sie die Kerben am Unterteil an der Kerbenöffnung an der Dome-abdeckung aus. Die Dome- Abdeckung muss bündig am Kamerasockel anliegen. 2. Befestigen Sie die Dome-Abdeckung am Sockel, indem Sie die Schrauben mit dem sternförmigen Schraubendreher festziehen. 3. -
Seite 23: Hängemontage
Hängemontage Lieferumfang der Kamera Note: Die Hängebefestigung für die Wand und NPT sind separat erhältlich. Überprüfen Sie Ihr Kamerapaket auf folgenden Inhalt: Avigilon H5A-PTZ Pendelkamera T20 Sternschlüssel 2 x RJ-45 Aufcrimp-Stecker Audio-, externer Stromversorgungs- und E/A-Pigtail-Kabelanschluss Wenn Sie die Kamera mit der Wandaufhängung installieren, stellen Sie sicher, dass das Paket Folgendes enthält:... - Seite 24 1. Legen Sie die Kamera mit der Kuppel nach oben auf eine ebene Fläche. 2. Lösen Sie mit dem T20-Sternschlüssel die 4 manipulationssicheren Schrauben und entfernen Sie die Kuppelabdeckung. 3. Entfernen Sie das Schutzmaterial im Inneren der Dome-Abdeckung. Entfernen Sie die Plastikschutzfolie von der Innenseite der Kuppelabdeckung.
-
Seite 25: Installation Des Montageadapters
6. Befestigen Sie die Dome-Abdeckung am Sockel, indem Sie die Schrauben mit dem sternförmigen Schraubendreher festziehen. Installation des Montageadapters Die PTZ-Kamera kann nur an eine Wandaufhängung (IRPTZ-MNT-WALL1) oder eine NPT-Hängebefestigung (IRPTZ-MNT-NPTA1) montiert werden. Die Befestigungen sind separat erhältlich. Verwenden Sie die Hängebefestigung für die Wand, wenn Sie die Kamera auf einer vertikalen Montagefläche wie einer Wand montieren. - Seite 26 2. Bohren Sie mithilfe der bereitgestellten Montageschablone vier Löcher in die Montagefläche. Wenn Sie die hintere Kabeldurchführungsöffnung verwenden, bohren Sie auch die Kabeldurchführungsöffnung in die Montagefläche. 3. Ziehen Sie die benötigten Kabel durch die bevorzugte Kabeldurchführungsöffnung an der Wandhalterung. Bei Verwendung der Rohreingangsöffnung, ziehen Sie die Kabel durch das Rohr und die Wandhalterung.
-
Seite 27: Installation Der Npt-Halterung
6. Verbinden Sie die Sicherheitskordel von der Innenseite der Wandhalterung mit dem Anker an der PTZ-Kamera. Installation der NPT-Halterung Note: Dieses Verfahren erfordert einen 1-1/2"-NPT-Rohrgewindeadapter für zwei Buchsen. Es wird empfohlen, die NPT-Hängebefestigung an ein 1-1/2"-Rohrgewinde zu montieren. 1. Ziehen Sie die erforderlichen Kabel durch die NPT-Rohrleitung. 2. -
Seite 28: Anschließen Der Kabel
5. Verbinden Sie die Sicherheitskordel innerhalb der NPT-Halterung mit dem Anker der PTZ-Kamera. Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte den Diagrammen im Abschnitt „Überblick“. Anschließen der Kabel... - Seite 29 Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel anzuschließen: Note: Die PTZ-Kamera unterstützt keine Kabel mit Tüllen und Entlastung und Spannungsentlastung. 1. Stellen Sie sicher, dass die Sicherheitskordel mit der Kamera verbunden ist. 2. Entfernen Sie die Dichtschraubenkappen und die Anschlusskabelabdeckung von der Oberseite der Kamera.
- Seite 30 sicherstellen, dass Sie am PoE-Modusschalter die richtige Option für den von Ihnen verwendeten PoE-Gerätetyp ausgewählt haben. Weitere Informationen finden Sie unter PoE-Leistungsschalter auf Seite Externe Stromquelle: Verbinden Sie eine 24 V DC oder 24 V AC (RMS) externe Stromquelle, die bis zu 51 W oder 75 VA unterstützt. Weitere Informationen finden Sie unter Verbindung mit Stromquellen und externen Geräten auf Seite...
- Seite 31 6. Führen Sie das E/A-Verbindungskabel durch die Stopfbuchsentülle, Kabelverschraubung und die Kabelsteckerabdeckung. 7. Schließen Sie die Stromversorgung und E/A an der Kamera an. Ziehen Sie dann die E/A-Abdeckung fest. 8. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss). Anschließen der Kabel...
- Seite 32 Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde. Note: Wenn Sie den RJ45-Anschluss von der Kamera entfernen müssen, um ein Netzwerkproblem zu beheben, benutze Sie einen Schraubenzieher um die Arretierungslasche zu lockern und um den RJ45-Anschluss zu lösen, bevor Sie ihn nach oben abziehen.
-
Seite 33: Sichern Der Ptz-Kamera
Sichern der PTZ-Kamera 1. Schieben Sie die PTZ-Kamera in den Montage-Adapter. Note: Achten Sie darauf, keine Kabel zwischen Kameragehäuse und Montage-Adapter einzuklemmen. Figure 3: Schieben der Kamera in den Wandmontage-Adapter. Figure 4: Schieben der Kamera in den NPT-Adapter. Note: Wenn Gehäuse und Adapter zueinander ausgerichtet sind, drehen Sie die Kamera, bis Sie einrastet. - Seite 34 2. Verwenden Sie den T20 Sternschlüssel, um die Schrauben im Montage-Adapter festzuziehen. Figure 5: Sicherung der Kamera am Wandmontage-Adapter. Figure 6: Sichern der Kamera am NPT-Adapter. 3. Wenn Sie die Kamera an einer NTP-Halterung installieren, stellen Sie sicher, dass der Montage- Adapter befestigt ist und ziehen Sie dann die Kontermutter fest, um die Kamera in ihrer endgültigen Position zu fixieren.
-
Seite 35: Kabelanschlüsse
Kabelanschlüsse PoE-Leistungsschalter Ihre Kamera verfügt über einen PoE-Leistungsschalter, bei dem Sie zwischen zwei 60-W-PoE-Optionen wählen können, wenn Sie einen 60-W-Midspan-Injektor oder -Schalter anschließen. A = Legacy PoE Wählen Sie Legacy PoE (A), um Ihre Kamera mit Legacy-PoE-Stromquellen (vor IEEE 802.3bt) mit 60 W/90 W wie Microsemi PD9501xx, PD9601xx und PDS-104GO mit Strom zu versorgen. - Seite 36 Hilfsstromdraht. Die Verbindung kann mit beliebiger Polarität vorgenommen werden. WARNING — Dieses Produkt ist vorgesehen für die Versorgung mit einem UL-gelisteten Netzteil mit der Bezeichnung „Klasse 2“ oder „LPS“ oder „Limited Power Source“ mit einer Ausgangsleistung von 24VAC±10 %, 75 VA min.; 24VDC±10 %, 51 W min. oder einem 60-W-Power- over-Ethernet-Injektor (PoE ++) mit mittlerer Spannweite.
- Seite 37 Braun (RI_4): Nicht verwendetes Kabel, keine Verbindung herstellen. Violett (RO+): + 5 V-Stromausgabe von Kamera. Blau (RO_1): Digitale Ausgabe Grün (RO_2): Digitale Ausgabe Rosa (Reserviert) - Nicht verwendetes Kabel, keine Verbindung herstellen. Rot (DC) – Hilfsstromdraht für DC- und AC-Stromversorgung. Schwarz (DC) –...
-
Seite 38: Anschließen An Die Kamera
Benutzer zu erstellen. Weitere Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. -
Seite 39: Zugreifen Auf Den Live-Videostream
Kamera beschädigt werden könnten. Die Karte kann nur in einer Richtung eingesetzt werden. 2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. Zugreifen auf den Live-Videostream... -
Seite 40: Konfigurieren Der Kamera
Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Client-Software konfigurieren. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch. -
Seite 41: Einstellen Der Voreingestellten Startposition
Bevor Sie die voreingestellte Startposition der Kamera konfigurieren können, müssen Sie die Kamera mit einem Standort in der ACC™ Client-Software verbinden. Weitere Informationen zum Hinzufügen von Kameras zu einem Standort und die folgenden Schritte finden Sie im Avigilon Control Center Client- Benutzerhandbuch. - Seite 42 Startposition zurückkehrt. Zur Verwendung der Regelmethode müssen Sie über eine Enterprise Edition oder Standard Edition Version des Avigilon Control Center Systems verfügen. Zum Konfigurieren der PTZ-Kamera zur automatischen Rückkehr zur Startposition, erstellen Sie eine Regel, die folgende Einstellungen enthält: Wählen Sie auf der Seite Select Rule Event(s) PTZ idle aus.
-
Seite 43: Verbindungsstatus-Led-Anzeige
Verbunden Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Note: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung... - Seite 44 Verhalten der Kommunikations-LED Vorgeschlagene Lösung Beide LEDs sind aus und die Überprüfen Sie die Allgemeine Setup-Seite in der Kamera ist nicht angeschlossen Weboberfläche der Kamera, um sicherzustellen, dass die LEDs oder es wird kein Video nicht deaktiviert sind. gestreamt Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch.
-
Seite 45: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1. -
Seite 46: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Note: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 47: Reinigung
Reinigung Dome-Kuppel Wenn das Videobild in bestimmten Bereichen verschwommen oder unklar ist, muss u. U. die Dome-Kuppel gereinigt werden. So reinigen Sie die Dome-Kuppel: Verwenden Sie Handseife oder ein scheuermittelfreies Reinigungsmittel, um Schmutz oder Fingerabdrücke zu entfernen. Verwenden Sie zum Trocknen der Dome-Kuppel ein Mikrofasertuch oder ein nicht scheuerndes Tuch. -
Seite 48: Weitere Informationen
Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control Center Benutzerhandbuch Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Avigilon Benutzerhandbuch zum Camera Configuration Tool Erstellen eines Standorts mit Avigilon Videoanalyse Diese Handbücher sind auf... -
Seite 49: Beschränkte Garantie Und Technischer Support
Beschränkte Garantie und Technischer Support Avigilon warranty terms for this product are provided at avigilon.com/warranty. Warranty service and technical support can be obtained by contacting Avigilon Technical Support: avigilon.com/contact. Beschränkte Garantie und Technischer Support...
