- Seite 1 www.fiberoptic-solution.de OptiSplice™ CDS und OptiSplice LID Spleißsysteme und Zubehör für den Feldeinsatz DACH Edition Ausgabe 1 Seite 1 Datenblatt OptiSplice™ CDS und OptiSplice LID, DACH Edition, Ausgabe 1, Mai 2008...
- Seite 2 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Anforderungen an Spleißsysteme für den Feldeinsatz Spleißsysteme für den Feldeinsatz müssen je nach Anwendung verschieden gewichtete Anforderungen erfüllen. Die Anforderungen können sich unter anderem aus folgenden Kriterien zusammensetzen: • • Universelle Fasereignung Geringe Störanfälligkeit...
- Seite 3 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems OptiSplice CDS und OptiSplice LID Spleißsysteme für den Feldeinsatz Die OptiSplice CDS und OptiSplice LID Spleißsysteme Das OptiSplice LID bietet zusätzlich die Funktion der wurden entwickelt, um für jeden denkbaren Einsatz im automatischen Fasertyperkennung (vom Anwender zu- Feld die optimal abgestimmte Lösung anzubieten.
- Seite 4 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Spleißprozess-Steuerungssysteme des OptiSplice CDS und des OptiSplice LID CDS Kernerkennungssystem L-PAS™ Videobildauswertung Das CDS ist ein sehr schnelles System zur Kern-zu- Das Abbild der Faserenden wird über die L-PAS (Lens Kern-Positionierung in drei Achsen und garantiert Profile Alignment System) Videobildverarbeitung minimale Spleißdämpfung.
- Seite 5 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Spleißprozess-Steuerungssysteme des OptiSplice CDS und des OptiSplice LID Faserversatz Faser 2 Faser 1 LID Empfänger LID Sender Schweißgenerator Mikroprozessor Faserposition Gemeinsames Helligkeitsprofil je einer Spalte zweier gegenüberstehenden Prinzip des LID-Systems Faserenden Automatische Schweißzeitregelung AFC...
- Seite 6 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems OptiSplice CDS Spleißgerät Das OptiSplice CDS Spleißgerät ist die optimale Lösung für sehr schnelles und hochqualitatives Spleißen von Einzelfasern. Es erfüllt alle Anforderungen an ein schnelles, zuverlässiges, kompaktes, robustes, langlebiges und präzises Feldspleißgerät.
- Seite 7 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems • VGA-Ausgang zum Anschluß eines externen • Aufstellfuß für ergonomisches Arbeiten Monitors oder Projektors (Schulung) • Separates 80 Watt Tischnetzteil • Fach für 7,2 Ah Lithium-Ionen-Akku mit • Separates Ladegerät bestehend aus Ladeschale Kapazitätsüberwachung...
- Seite 8 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Technische Daten des OptiSplice CDS Verfahren Dreiachsen Kern-zu-Kern-Positionierung mit CDS und Dreiachsen-Positionierung nach Mantelglas-Außenkontur mit Videobildauswertung L-PAS™ Geeignete Fasern Ein- und Mehrmodenglasfasern mit Mantelglasdurchmesser von 125 µm und Beschichtungsdurchmessern von 250 µm bis 900 µm Faserklemmung Auf 125 µm Mantelglas...
- Seite 9 OS3-MEMCARD-1 Lieferumfang Das OptiSplice CDS Spleißgerät wird mit einem montiertem Paar P&D-Elektroden geliefert. Das OptiSplice CDS Spleißgeräte-Kit enthält diverses Zubehör wie Koffer, Akku, Trenngerät und eine vormontierte Spleißschutz- vorrichtung. Das Gerät mit Zubehör und Ersatzteilen ist komplett im Koffer zusammengefasst. Das Grundgerät und alle Zubehörkomponenten können auch separat bestellt werden.
- Seite 10 Durch die Wahlmöglichkeit des LID-Systems als Spleißprozesssteuerung erhält man für einen Weiterhin ist bei Verwendung des LID-Systems die geringen Mehrpreis gegenüber dem OptiSplice CDS Analyse der Faserlage sehr präzise und die Korrelation deutlich mehr Flexibilität und Leistung. der Ergebnisse der Dämpfungsmessung gegenüber der Realität ausgezeichnet.

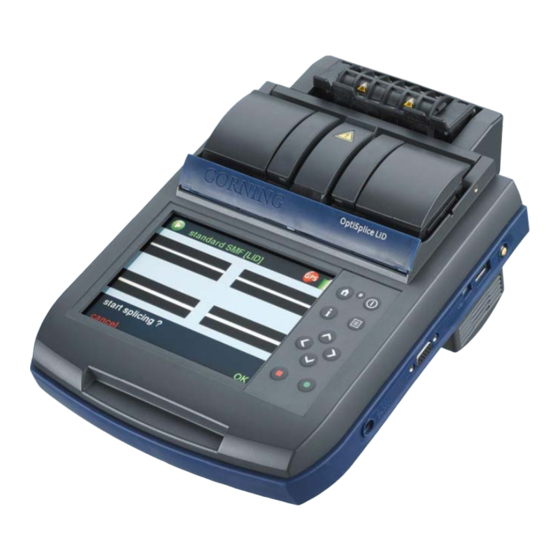

- Seite 11 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Merkmale des OptiSplice LID • Neuartiges Bedienkonzept mit Grafischer Benutzeroberfläche und Touchscreen • 5,7 Zoll TFT-Farb-Bildschirm (QVGA-Auflösung) mit Touch-Funktion und gleichzeitiger digitaler Darstellung beider Faseransichten in 120-facher Vergrößerung • Kontrastreicher Bildschirm, dadurch auch in direktem Sonnenlicht gut ablesbar •...
- Seite 12 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems • Separates Ladegerät bestehend aus Ladeschale • 12 V DC Ausgang zum Anschluss von Zubehör und Netzteil Seite 12 Datenblatt OptiSplice™ CDS und OptiSplice LID, DACH Edition, Ausgabe 1, Mai 2008...
- Seite 13 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Technische Daten des OptiSplice LID Verfahren Dreiachsen Kern-zu-Kern-Positionierung mit LID-System™ oder CDS und Dreiachsen-Positionierung nach Mantelglas-Außenkontur mit Videobildauswertung L-PAS™ Geeignete Fasern Ein- und Mehrmodenglasfasern mit Mantelglasdurchmesser von 125 µm und Beschichtungsdurchmessern von 250 µm bis 900 µm Faserklemmung Auf 125 µm Mantelglas...
- Seite 14 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Technische Daten des OptiSplice LID • Spleißstatistik Zusätzliche Software- funktionen • VGA Schnittstellen • 2x USB 2.0 (USB A und USB Mini) • GPS-Antennenbuchse • Externer LID-Sender (Pigtailadapter) 3,5 mm Klinkenbuchse •...
- Seite 15 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Bestellnummern der OptiSplice LID Spleißgeräte-Kits Beschreibung Bestellnummer OptiSplice LID Spleißgeräte-Kit, RapidoShrink-Version mit Zubehör OS3-LIDKST-1 OptiSplice LID Spleißgeräte-Kit, RapidoCrimp-Version mit Zubehör OS3-LIDKCT-1 OptiSplice LID Grundgerät OS3-LIDUNIT-1 Trenngerät FBC-006 CLV-FBC006-1 RapidoShrink Schrumpfofen mit Kabel...
- Seite 16 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Trenngerät FBC-006 Das Trenngerät FBC-006 eignet sich für alle OptiSplice Einzelfaserspleißgeräte, kann aber auch für andere Trennanwendungen eingesetzt werden. Seine einfache Bedienung und Wartung kombiniert mit der ausgezeichneten Trennqualität zum attraktiven Preis machen das FBC-006 zum perfekten Einzelfaser-Trenngerät.
- Seite 17 (manuell oder durch einen Reinigungslichtbogen) bzw. ein vollständiger Elektrodenaustausch erforderlich. Faser 2 P&D-Elektroden (Präzise & Dauerhaft) P&D-Elektroden mit Quarzglasröhrchen zur Stabilisierung des Lichtbogens Die im OptiSplice CDS und OptiSplice LID Merkmale eingesetzten patentierten P&D-Elektroden sind wartungs- und störungsfrei. Im Vergleich zu Standard- •...
- Seite 18 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Spleißschutzvorgang mit Schrumpfspleißschutz Zum Spleißen optischer Glasfasern muss zunächst Um die Strahlung des linienförmigen Drahtes auf den deren Beschichtung entfernt werden, um Zugang zur zylindrischen Spleißschutz zu lenken bietet sich ein eigentlichen Glasfaser zu erhalten.
- Seite 19 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Schneller Schrumpfofen RapidoShrink für OptiSplice Spleißgeräte Der schnelle Schrumpfofen RapidoShrink bietet zum spleißgeräteunabhängigen Betrieb erhältlich. In innovative, perfekt auf die OptiSplice Spleißgeräte Kombination mit den OptiSplice Spleißgeräten wird der abgestimmte Technologie. Die reflektierende Ofen von diesen mit Energie versorgt und ist durch die Goldbeschichtung ermöglicht Schrumpfzeiten von...
- Seite 20 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Schrumpfspleißschutz HSP Nach dem thermischen Spleißen ist die Wiederherstellung des Schutzes der unbeschichteten Faser erforderlich. Der Schrumpfspleißschutz ist die am häufigsten verwendete Methode, einen verlässlichen Spleißschutz zu gewährleisten. Nach dem Positionieren über der Spleißstelle wird er mittels Schrumpfofen aufgebracht. Der Schrumpfspleißschutz verleiht dem Spleiß...
- Seite 21 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Technische Daten Schrumpfspleißschutz für Einzelfasern Äußerer Schlauch Innerer Schlauch Stift Länge (Standard) 40 mm, 45 mm oder 40 mm, 45 mm oder 36 mm, 41 mm oder 60 mm ± 2 mm 60 mm ±...
- Seite 22 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems RapidoCrimp Krimpvorrichtung für Krimpspleißschutz Mit der Krimpvorrichtung wird der Krimpspleißschutz definiert über der Spleißstelle geschlossen. Die RapidoCrimp Krimpvorrichtung entspricht in vollem Umfang den gesetzlichen Anforderungen der Europäischen Union nach RoHS-Kompatibilität (entsprechend 2002/95/EC).
- Seite 23 OptiSplice™ CDS und OptiSplice LID Corning Cable Systems Krimpspleißschutz CSP-1 Der Krimpspleißschutz wird zum Schutz von Einzelfaserspleißen mit 250 µm primärbeschichteter Faser verwendet. Die unbeschichteten und damit ungeschützten gespleißten Fasern erfordern die Wiederherstellung des Beschichtungsschutzes nach dem thermischen Spleißen.
- Seite 24 Technische Daten Krimpspleißschutz CSP-1 Parameter Spezifikation Länge 30,0 mm Breite (vor dem Schließen) 3,2 mm Breite (nach dem Schließen) 1,3 mm (Werkseitige Grundeinstellung der Corning Krimpvorrichtungen) Tiefe 3,2 mm Öffnungswinkel 58 ° +/- 2 ° Aluminiummaterialstärke 0,3 mm Verpackung 10 Streifen mit 15 Stück (150 Stück gesamt) im Faltschachtelkarton mit Abmessungen von 135 mm x 50 mm x 40 mm Bestellnummer Krimpspleißschutz CSP-1...
- Seite 25 Cable Systems Deluxe Transport- und Arbeitsstationskoffer Der Deluxe Transport- und Arbeitsstationskoffer ist ein Rollenkoffer, der speziell für die OptiSplice CDS und OptiSplice LID Spleißgeräte konzipiert wurde. Zusätzlich zum Spleißgerät kann diverses Zubehör wie dasTrenngerät FBC-006 in separater Transportverpackung, dasTischnetzteil, das Ladegerät für den Lithium-Ionen- Akku, die USB-Arbeitsleuchte, Wartungswerkzeug und Bedienungsanleitung untergebracht werden.
-
Seite 26: Ersatzteile Und Zubehör
Die USB-Arbeitslampe verfügt über einen Schwanenhals zur flexiblen Einstellung der Position. Acht ultrahelle LEDs dienen als Lichtquelle. Die OptiSplice CDS und OptiSplice LID Spleißgeräte sind mit einem USB- Lampenanschluss ausgestattet, der für den Betrieb dieser Arbeitslampe vorgesehen ist. Die USB-Arbeitslampe entspricht in vollem Umfang den gesetzlichen Anforderungen der Europäischen Union nach RoHS-Kompatibilität...
