Diese Montageanweisung soll dem ausgebildeten Monteur, der die Installation durchführt, als Leitfaden dienen.
Mehr Informationen unter:
Achtung: Nur durch die DTAG zugelassene Werkzeuge verwenden!
EMPFOHLENES STANDARDVERFAHREN S46998-A0007-P021 | AUSGABE 2 | OKTOBER 2019 | SEITE 1 VON 33
Corning.com/deutsche-telekom
EDGE8™ Lösung
S46998-A0007-P021, Ausgabe 2
Hintere Abdeckung
Hintere Abdeckung
Corning.com/deutsche-telekom
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CORNING EDGE8-01U-SP-DT
Inhaltszusammenfassung für CORNING EDGE8-01U-SP-DT

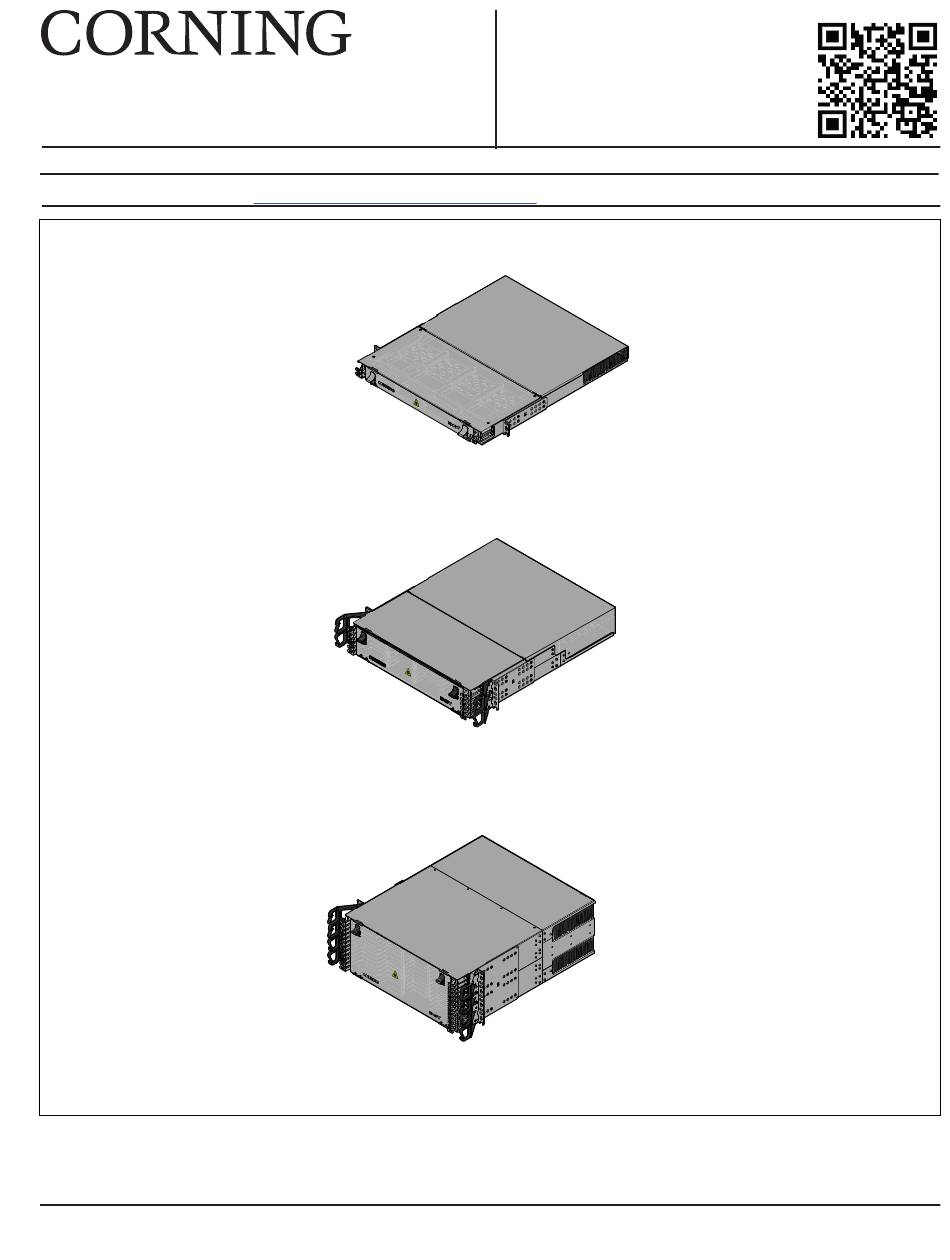

- Seite 1 EDGE8™ Lösung Corning.com/deutsche-telekom S46998-A0007-P021, Ausgabe 2 Diese Montageanweisung soll dem ausgebildeten Monteur, der die Installation durchführt, als Leitfaden dienen. Corning.com/deutsche-telekom Mehr Informationen unter: Hintere Abdeckung Hintere Abdeckung Achtung: Nur durch die DTAG zugelassene Werkzeuge verwenden! EMPFOHLENES STANDARDVERFAHREN S46998-A0007-P021 | AUSGABE 2 | OKTOBER 2019 | SEITE 1 VON 33...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ............... . .3 Lieferumfang . -
Seite 3: Allgemeines
Gehäuselösungen (Abbildung 1). Außer in Fällen, in denen die Installation eines anderen Gehäuses besondere Eigenschaften aufweist, wird nur das 4HE-Gehäuse dargestellt. Hintere Abdeckung 2HE-Gehäuse EDGE8-02U-DT MNr. 40914585 Rückwand 1HE- SP Gehäuse EDGE8-01U-SP-DT MNr. 40914584 4HE-Gehäuse EDGE8-04U-DT MNr. 40914586 Abbildung 1. Warnung! Laser-/LED Strahlung im nicht sichtbaren Spektrum möglich! Bei unbekanntem Gefährdungsgrad der/durch Laser-/ LED Strahlung niemals in offene... -
Seite 4: Lieferumfang
Lieferumfang EDGE8-01U-SP-DT EDGE8-02U-DT EDGE8-04U-DT MNr. 40914584 MNr. 40914585 MNr. 40914586 Hintere Abdeckung Hintere Abdeckung Gehäuse 01U-SP Gehäuse 02U Gehäuse 04U Montagenweisungen Montagenweisungen Montagenweisungen Patchkabelführung (VBK) 1U (x2) Patchkabelführung (VBK) 2U (x2) Patchkabelführung (VBK) 4U (x2) Kä gmutter (x4) Kä gmutter (x4) Kä... -
Seite 5: Packungsinhalt
Packungsinhalt • Gehäuse mit einer Höhe von -SP, 2HE, oder 4HE • Einbau-Set für den Schrank- oder Gestelleinbau • (NUR -SP-, 2HE- und 4HE-Gehäuse) (2x) Faserführungen 3.1 Benötigtes Werkzeug und Material 3.2 Werkzeug • Kreuzschlitzschraubendreher • Trommelständer 3.3 Werkstoffe • Klettstreifen •... -
Seite 6: Kabelmanten Offnen
4.2 Kabelmanten offnen Querschnitt Kabelmantel Reißfaden Verseilelemente Kevlar Sub-Unit Fasern 8 Singlemode Fasern Sub-Unit Abbildung 3. Abbildung 4. Schritt 1: Kabelabelmantel mit Rundschnitt Mantel kann in 1m Schritten öffnen. abgezogen werden (Abbildung 5). Schritt 2: Kevlar und Verseilelemente entfernen (Abbildung 6). Abbildung 5. -
Seite 7: Spleißplan
4.3 Spleißplan EDGE8 Pigtail Trunk Sub-Unit 8 Singlemode Fasern Grün Blau Gelb Die LC-Vorderseite des EDGE8 Moduleinheit Weiß Grau Braun Violett Grün Blau Gelb Weiß Grau Braun Violett Grün Blau Gelb Weiß Grau Braun Violett Fasern - ODF Seite (VDE) Abbildung 8. -
Seite 8: Anschließen Des Gf-Aufteilkabels
4.4 Anschließen des Gf-Aufteilkabels Das EDGE8™-Stammkabel verfügt über vorinstallierte Schutz-/Ziehstrümpfe (Abbildung 10), um die Steckverbinder und die Fasern zu schützen, indem die Zugkraft zurück auf das Kabel geleitet wird. Die Halterung wird verwendet, um den Aufteilkopf im Gehäuse zu installieren. Einfache Montagehalterung Doppelte Montagehalterung Ziehstrumpf... -
Seite 9: Verlegung Der Stammkabel Mit Dem Ziehstrumpf
WICHTIG: Die Ziehstrümpfe oder vorkonfektionierten Kabel enthalten Steckverbinder und deren Baugruppen. Schneiden Sie im Gegensatz zu herkömmlichen Ziehstrümpfen die Zuglasche und das Kabel im Inneren nach Abschluss der Kabelinstallation nicht ab. Entfernen Sie nur wie in diesem Verfahren beschrieben den Ziehstrumpf von den Steckverbindern und Baugruppen. -
Seite 10: Entfernen Des Ziehstrumpfs
Schritt 3: Befestigen Sie einen Seilzug an der Zugschlaufe am Ende der Hülse (Abbildung 12). Schritt 4: Platzieren Sie das Kabel nach der Standardpraxis Ihres Unternehmens. Achten Sie darauf, den Mindestbiegeradius oder die Zugfestigkeit des Ziehstrumpfs nicht zu übersteigen. HPA-0009 Abbildung 12. - Seite 11 Schritt 5: Ziehen Sie das Ziehstrumpf langsam vom Verbindungsstück und den Steckersträngen weg(Abbildung 15). Verwenden Sie die Laschen am Gabelungsende des Verbindungsstücks, um die beiden Hälften des Verbindungsstücks zu trennen. HPA-0012 Abbildung 15. Schritt 6: Entfernen Sie die Verbindungsstückhälften vom Aufteilkopf und entsorgen Sie die Verbindungsstück-Baugruppe (Abbildung 16).
-
Seite 12: Optional) Installieren Der Externen Zugentlastungsplatte Cdf
4.5 (OPTIONAL) Installieren der externen Zugentlastungsplatte CDF Eine optionale externe Zugentlastungsplatte CDF kann außerhalb des Gehäuses am Gestell installiert werden, um zusätzliche Positionen zur Installation von Kabeln und/oder zur Zugentlastung bereitzustellen. Sie unterstützt die Installation von Kabeln, die von der Unter- oder Oberseite des Gestells in das Gehäuse geführt werden. -
Seite 13: Installieren Der Stammkabel Von Beiden Seiten Des Gehäuses
4.6 Installieren der Stammkabel von beiden Seiten des Gehäuses Wenn die Stammkabel von der Rückseite des Gehäuses installiert werden müssen, finden Sie unter Abschnitt 4.5 Details zur Neuorientierung der Platte zur Kabelaufnahme, um den Kabeleingang auf der Rückseite zu ermöglichen. Auf Wunsch oder bei Bedarf können in einem 4HE-Gehäuse Stammkabel im oberen Teil des Gehäuses kopfüber auf der Platte zur Kabelaufnahme installiert werden, um so Platz für weitere Kabel zu schaffen. -
Seite 14: Installieren Von Stammkabeln Mit U-Clip-Halterungen
4.6.2 Installieren von Stammkabeln mit U-Clip-Halterungen U-Clip-Halterung TPA-3041 Abbildung 21. Schritt 1: Setzen Sie die Peitschenseite des Aufteilkopfs in der U-Clip-Halterung ein (Abbildung 21). Schritt 2: Drehen Sie die Gabelung nach unten, um sie in der Halterung einrasten zu lassen. Schritt 3: Setzen Sie die Kabelhalterung wie in Abbildung 21 dargestellt in den rechteckigen Ausschnitt auf der Gehäuseplatte ein. -
Seite 15: Optional) Entfernen Der Gehäuse-Kabelplatte
4.8 (OPTIONAL) Entfernen der Gehäuse-Kabelplatte Wenn die Zugentlastung von einlaufenden Kabeln außerhalb des Gehäuses erzielt wird, kann die Kabelplatte entfernt werden, um mehr Platz hinter dem Gehäuse zu schaffen (Abbildung 23). Schritt 1: (Nur für 4HE-Gehäuse) Entfernen Sie die Seitenplatte von beiden Seiten des Gehäuses. Schritt 2: Entfernen Sie die Schrauben, mit denen die Zugangsplatten am Gehäuse befestigt sind. Schritt 3: Entfernen Sie die Schrauben, mit denen die Kabelplatte am Gehäuse befestigt ist. -
Seite 16: Installation Der Edge8™-Standardmodule
4.9 Installation der EDGE8™-Standardmodule 4.9.1 In EDGE8-01U-SP-, EDGE8-02U- und EDGE8-04U-Gehäusen Schritt 1: Entfernen Sie die Staubschutzkappen von den MTP -Steckern und -Adaptern. ® Reinigen Sie Stecker und Adapter mit dem MTP-Reinigungsgerät (Teile-Nr.: 2104466-01). Beachten Sie dabei die dem Gerät beiliegende Anleitung. Schritt 2: Stecken Sie den/die MTP-Stecker mit dem MTP-Schlüssel auf der Rückseite des Moduls (Abbildung 24) nach unten/gegenüber dem Label des Moduls in den/die Adapter ein. -
Seite 17: Installation Der Edge8™ Port Breakout Module In Edge8-01U-Sp-, Edge8-02U- Und Edge8
4.10 Installation der EDGE8™ Port Breakout Module In EDGE8-01U-SP-, EDGE8-02U- und EDGE8-04U-Gehäusen Schritt 1: Schieben Sie das Port Breakout Modul von der Rückseite her ein, bis es einrastet. Beginnen Sie dabei in der unteren rechten Ecke (Modulträger 1, Steckplatz A). Setzen Sie alle Modulträger von rechts nach links und von unten nach oben (von der Rückseite aus gesehen) ein. -
Seite 18: Installieren Der Mtp ® -Adapterpanele
Schritt 6: Verlegen Sie die Verbindungskabel gemäß Ihrem Installationsplan zu ihren Anschlusszielen. Schritt 7: Wiederholen Sie dies für alle verbleibenden Verbindungskabeln. TPA-5047 Abbildung 26. 4.12 Installieren der MTP -Adapterpanele ® Das MTP-Adapterpanel ist in Konfigurationen verfügbar, die sowohl Single-Mode-(SM)- als auch Multimode-(MM)-Anwendungen unterstützen. Die Ports der Adapter sind eindeutig beschriftet (1, 2, 3 usw.). -
Seite 19: Mtp-Adapterpanel-Erstinstallation
4.12.1 MTP-Adapterpanel-Erstinstallation Schritt 1: Wenn die Stammkabel sicher im Gehäuse installiert sind, entfernen Sie die Staubschutzkappen von den der MTP -Steckerstränge und des MTP-Adapterpanels (nur ® auf der Rückseite des Adapterpanels). Nehmen Sie, wo vorhanden, die Staubschutzkappen mit dem MTP- auf der Vorderseite des Adapterpanels nicht ab. - Seite 20 4.12.2 Anschließen von MTP -Verbindungskabel, Kabelbaum ® oder Verlängerungs-Stammkabel an der Vorderseite der MTP- Adapterpanele Schritt 1: Öffnen Sie die Klappe Frontklappe und ziehen Sie den Modulträger heraus. Stellen Sie sicher, dass genug Faserüberlänge auf der Rückseite des Gehäuses vorhanden ist, um diese Bewegung zu ermöglichen. ACHTUNG: Üben Sie keine übermäßige Kraft auf das Panel aus. Es kann zu Schäden am Stammkabel kommen.
-
Seite 21: Dokumentation
Dokumentation Detaillierte und genaue Dokumentation ermöglichen es den Nutzern, ein logisches Mapping der Faserabschlüsse im Datenzentrum von lokaler Ausrüstung zu externer Ausrüstung zu erstellen. Es wird empfohlen, die Kennzeichnungsrichtlinien in ANSI/TIA-606 für das Netzwerk- Mapping zu befolgen. Die nachfolgenden Richtlinien liefern eine analoge Lösung gemäß diesem Standard für die Kennzeichnung der EDGE8™-Lösung. - Seite 22 Die Kennzeichnung der Bauteile umfasst einen Prozess mit fünf Schritten, bei dem der lokale und Remote-Standort identifiziert werden. Verwenden Sie den empfohlenen Code in Abbildung 22 sowie die folgenden Schritte, um das Mapping Ihres Standorts durchzuführen. Der Anwender sollte den Remote-Standort ausdrucken und auf der bereitgestellten Etikettenkarte verzeichnen. Schritt 1: Standort des Gestells/Schranks (Abbildung 32) Identifizieren Sie den Standort des Gestells oder Schranks innerhalb des Koordinatensystems des Grundrisses.
- Seite 23 Schritt 2: Position Gehäuse/Chassis (Abbildung 33) Identifizieren Sie die Position innerhalb des Gestells oder Schranks (in Racks von unten), indem Sie die obere linke Ecke des Gehäuses/Chassis kennzeichnen. Drucken Sie zwei Etiketten aus und kleben Sie eines davon auf die vordere Chassisklappe. Verwenden Sie die Markierungen zur Ausrichtung. Kleben Sie das zweite Etikett auf die Etikettkarte auf der Innenseite der Klappe.
- Seite 24 Die Modulträger sind bereits mit 01 bis XX von unten bis oben im Chassis beschriftet. CODE = Modulposition innerhalb von Modulträger (A, B, C, D, E, oder F) Bsp: pn 1 = Faser- oder Port-Bereich innerhalb von Modul AJ 0 4 T-06 A1-08 MODULPOSITION INNERHALB...
-
Seite 25: Kennzeichnen Von Kabel/Verbindungskabel
5.2 Kennzeichnen von Kabel/Verbindungskabel Die Identifizierung des Faserabschlusses ist beim Netzwerk-Mapping des Datenzentrums ebenso wichtig. Einzelne Fasern (wie Verbindungskabel) müssen klar gekennzeichnet werden, um die Identifizierung des lokalen und Remote-Standorts zu ermöglichen. Für gewöhnlich weist ein Verbindungskabel zwei Etiketten an den beiden Enden der Faser in der Nähe des Terminierungspunkts auf, die die spezifische lokale und die Remote-ID angibt, mit der der Verbindungskabel verbunden ist. Es ist wichtig, sich weiter an den bereits definierten Code zu halten, der die Rack- oder Schrank-ID, die Patchpanel-ID und noch spezifischer die individuelle Port- oder Faserabschlussposition angibt. Berücksichtigen Sie dazu die empfohlenen Richtlinien in ANSI/TIA-606. -
Seite 26: Austausch Eines Edge8™-Moduls
6.2 Austausch eines EDGE8™-Moduls Schritt 1: Öffnen Sie die Vorderklappe und ziehen Sie den Modulträger heraus. Typ B Typ B Testkabel 2 Testkabel 1 Typ-B-Adapter mit Pins/ohne Pins mit Pins/mit Pins Key-up/Key-up ACHTUNG Nach der Einstellung der Zwei Testkabel und einen Referenz das Testkabel 1 Adapter verwenden, um nicht mehr von der die Referenz einzustellen Quelle trennen Quelle... - Seite 27 Schritt 2: Drücken Sie die Lasche am LC-Stecker ein und ziehen Sie den Stecker heraus (Abbildung 38). Wenn das Verbindungskabel über einen MTP -Stecker verfügt, ® greifen Sie einfach das Steckergehäuse und ziehen Sie den Stecker aus dem Adapter. (Hinweis: In Abbildung 40 werden nur LC-Stecker gezeigt) Schritt 3: Drücken Sie den Hebel rechts auf dem Modulträger neben dem Modul herunter und ziehen Sie das Modul heraus.
-
Seite 28: Entfernen Der Hauptkabel
6.3 Entfernen der Hauptkabel 6.3.1 Vom Trunkkopfhalterung Bauen Sie Stammkabel oder Trunkkopfhalterungen, die ausgetauscht werden müssen, wie hier beschrieben aus (Abbildung 39). Installieren Sie dann das neue Kabel bzw. die neue Halterung wie in Abschnitt 4.4 beschrieben. Schritt 1: Ziehen Sie die beiden Laschen nach hinten und schieben Sie die beiden Halterungen in die entgegensetzte Richtung. -
Seite 29: Etsi Gestell Installation
6.4 ETSI Gestell Installation Wenn Sie das Gehäuse in ein 21-Zoll-Rack einbauen, ersetzen die Hälterungen einer nach dem andern HINWEIS: Ersetzen Sie beide Nicht gleichzeitig EDGE8-1U-SP-ETSI-21-DT Abbildung 41. EMPFOHLENES STANDARDVERFAHREN S46998-A0007-P021 | AUSGABE 2 | OKTOBER 2019 | SEITE 29 VON 33... - Seite 30 EDGE8-2U-ETSI-21-DT Wenn Sie das Gehäuse in ein 21-Zoll-Rack einbauen, ersetzen die Hälterungen einer nach dem andern HINWEIS: Ersetzen Sie beide Nicht gleichzeitig EDGE8-04U Abbildung 42. EMPFOHLENES STANDARDVERFAHREN S46998-A0007-P021 | AUSGABE 2 | OKTOBER 2019 | SEITE 30 VON 33...
- Seite 31 EDGE8-04U- ETSI-21-DT Wenn Sie das Gehäuse in ein 21-Zoll-Rack einbauen, ersetzen die Hälterungen einer nach demWenn Sie das Gehäuse in ein 21-Zoll-Rack einbauen, ersetzen die Hälterungen einer nach dem andern HINWEIS: Ersetzen Sie beide Nicht gleichzeitig Abbildung 43. EMPFOHLENES STANDARDVERFAHREN S46998-A0007-P021 | AUSGABE 2 | OKTOBER 2019 | SEITE 31 VON 33...
-
Seite 32: Ändern Der Polarität Eines Lc-Uniboot-Steckers
6.5 Ändern der Polarität eines LC-Uniboot-Steckers Gehen Sie dazu wie folgt vor: 2) Auslöser vom Uniboot-Stecker schieben Der gespaltene Pfeil deutet darauf hin, 1) Knickschutz des dass die Polarität des Steckers Steckers um 45° drehen werksseitig eingestellt wurde. Zum Umkehren der Polarität ... -
Seite 33: Pflege Und Reinigung Der Stecker
Reinigen Sie jeden Stecker, bevor Sie diesen anschließen. Dies gilt insbesondere für Messgeräte-Patchkabel (Verbindungskabel). Corning Optical Communications GmbH & Co. KG • Leipziger Strasse 121 • 10117 Berlin, GERMANY +00 800 2676 4641 • FAX: +49 30 5303 2335 • www.corning.com/opcomm/emea Corning Optical Communications behält sich das Recht vor, ohne vorherige Ankündigung, Eigenschaften und Spezifikationen...
