Messen des Arbeitszyklus

HINWEIS
U1273A/U1273AX Benutzerhandbuch
Der Tastgrad eines sich wiederholenden Impulsfolge ist das Verhältnis
zwischen der positiven oder negativen Impulsfolge und des Zeitraums
ausgedrückt als Prozentwert, wie in
Die Tastgradfunktion ist für Messungen der Ein- und Aus-Zeiten von
logischen und Umschaltsignalen optimiert. Systeme wie elektronische
Einspritzsysteme und Schaltnetzteile werden von Impulsen mit
variierender Impulsbreite gesteuert, die durch Messung des Tastgrades
geprüft werden können.
1 Drehen Sie zum Messen des Arbeitszyklus den Drehregler auf
eine der Funktionen, mit denen Frequenzmessungen möglich
sind (siehe
Tabelle
2 Drücken Sie auf
angezeigt werden. Testen Sie die Testpunkte und lesen Sie
die Anzeige.

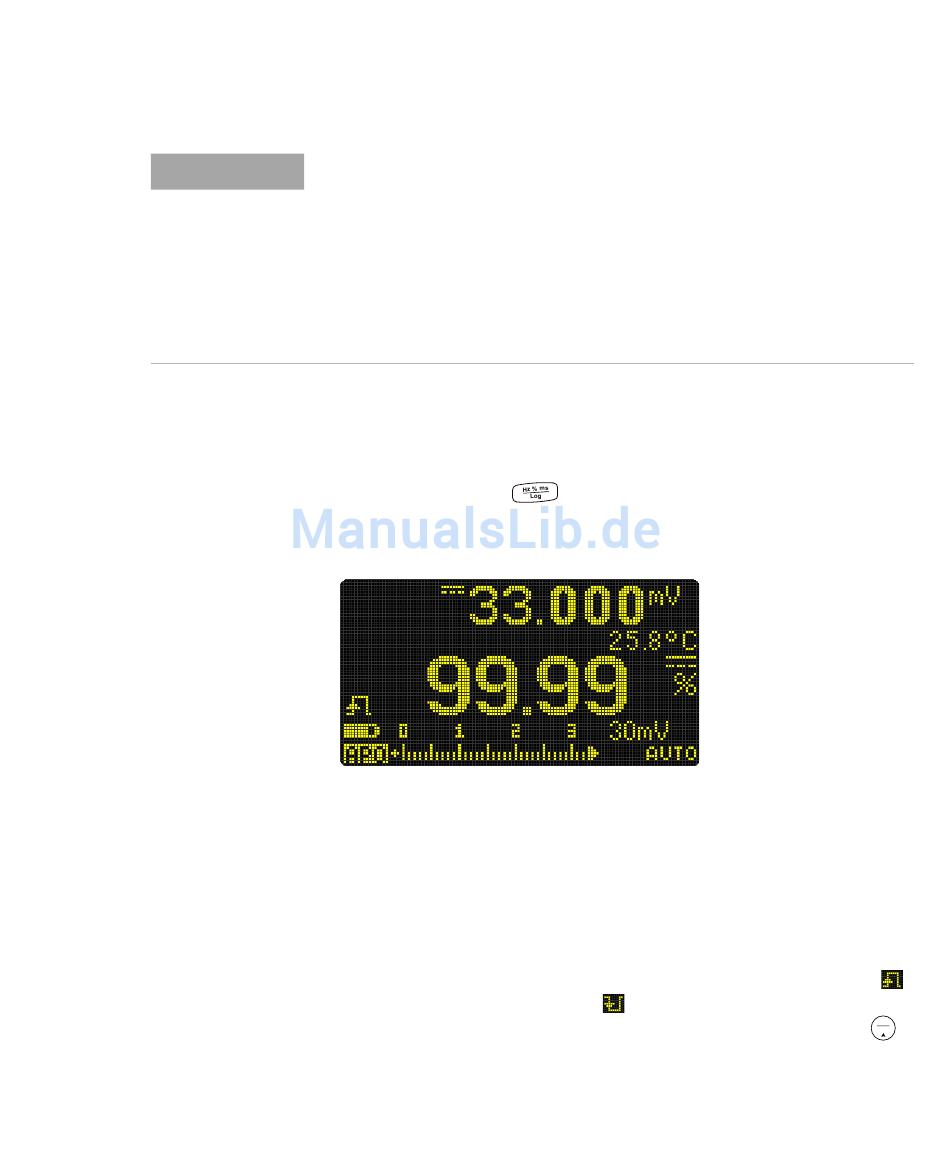

Abbildung 2-40 Tastgradanzeige

Der Tastgradprozentsatz des Eingangssignals wird in der
Primäranzeige angezeigt. Der Volt- oder Ampere-Wert des
Signals wird in der Sekundäranzeige angezeigt. Das
Balkendiagramm zeigt den Arbeitszyklus nicht an, aber den
Volt- oder Ampere-Wert des Eingangssignals.
Die Impulspolarität wird links vom Tastgradwert angezeigt.
zeigt einen positiven Impuls,
an. Drücken Sie zum Ändern der gemessenen Polarität auf
Vornehmen von Messungen
Abbildung 2-37
2-20).
, bis die Messungen als Prozentsatz (%)
zeigt einen negativen Impuls
2
Frequenzmessung
gezeigt.
.
Dual
Exit
85
