MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Laufgeräts auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes
oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Laufgerätes nicht beeinflussen. Sollte sich
Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem milden, nicht-
Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
zu den beigelegten Inbussschlüsseln
.

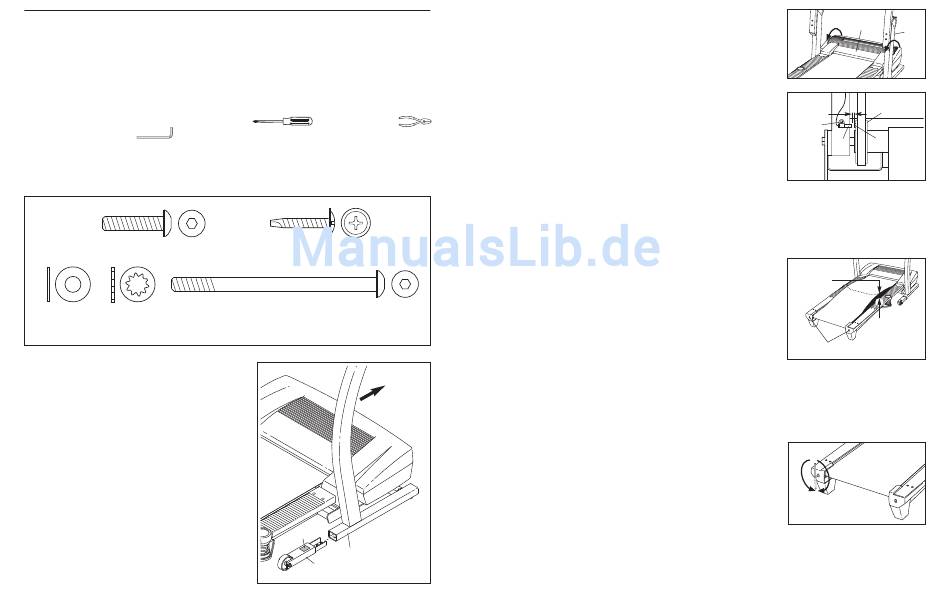

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter jedem
Teil zu finden ist, ist die Bestell-Nr. des Teiles, die Sie in der TEILELISTE auf Seite 34 and 35 finden. Die Zahl nach
den Klammern zeigt die gebrauchte Quantität für die Montage an. Anmerkung: Sollten Sie ein Teil nicht finden,
überprüfen Sie bitte, ob es nicht schon angebracht worden ist.
Verlängerungsstangenbolzen (96)–4
1/4"
Innere
Unterlegscheibe
Sternunterleg-
(39)–4
scheibe (77)–4
1. Achten Sie darauf, dass das Netzkabel nicht einge-
steckt ist.
Mit Hilfe einer zweiten Person heben Sie vorsichtig den
Pfosten (97) zur gezeigten Position hoch. Führen Sie
eine der Verlängerungsstangen (92) in den Pfosten ein.
(Anmerkung: Es könnte helfen den Pfosten nach vorne
zu kippen während Sie die Verlängerungsstange ein-
schieben.) Achten Sie darauf, dass sich der Warnungs-
aufkleber (91) an der angezeigten Stelle befindet.
Führen Sie die andere Verlängerungsstange (nicht ge-
zeigt) auf die gleiche Weise ein.
und eine Drahtzange
1" selbstschneidende
Schraube (80)–2
Computerbolzen (76)–4
1
91
97
92
6
Mit der Hilfe einer zweiten Person heben Sie die
Säulenbasis (97) vorsichtig nach oben, wie gezeigt.
Drehen Sie die Haube (105) vorsichtig ab.
Finden Sie den Membranenschalter (22) und den
Magnet (19) auf der linke Seite der Rolle (18). Drehen
Sie die Rolle bis den Magnet mit dem
Membranenschal-ter ausgerichtet ist. Achten Sie da-
rauf, dass die Spalte zwischen dem Magnet und
dem Membranenschalter 3 mm weit ist. Wenn nötig
lockern Sie die Schraube (23), und bewegen Sie den
Membranenschalter ein bisschen. Ziehen Sie die kleine
Schraube wieder fest. Befestigen Sie die Haube und
lassen Sie das Laufgerät einige Minuten wieder laufen,
um nach einer genauen Geschwindigkeitsablesung zu
prüfen.
SYMPTOM: Das Laufband wird beim Laufen langsamer.
LÖSUNG:
a. Verwenden Sie nur ein Verlängerungskabel von weniger als 1,5 m Länge.
b. Sollte das Laufband zu straff angezogen sein, wird die
Qualität Ihres Laufgerätes vermindert und das Laufband
kann auf die Dauer beschädigt werden. Ziehen Sie den
Schlüssel ab und ZIEHEN SIE DAS NETZKABEL HE-
RAUS. Mit Hilfe des Inbusschlüssels drehen Sie beide
Justierbolzen der hinteren Rolle ca. eine 1/4-Drehung
gegen den Uhrzeigersinn. Das Laufband ist dann richtig
eingestellt, wenn man es links und rechts ca. 5-7 cm
von der Laufplattform hochheben kann. Achten Sie da-
rauf, dass das Laufband in der Mitte aufliegt. Stecken
Sie sowohl das Netzkabel als auch den Schlüssel wie-
der ein und lassen Sie das Gerät ein paar Minuten lau-
fen. Wiederholen Sie diesen Vorgang, bis das Laufband richtig straff gezogen ist.
c. Sollte das Laufband beim Gehen immer noch langsamer werden, rufen Sie bitte unserem
Kundendienst an.
SYMPTOM:
Das Laufband liegt beim Laufen nicht in der Mitte auf oder rutscht beim Laufen.
LÖSUNG:
a. Wenn das Laufband nicht in der Mitte ist, ziehen Sie
zuerst den Schlüssel raus und ZIEHEN DAS
STROMKABEL HERAUS. Falls sich das
Laufband nach links verschoben hat, verwenden
Sie den Inbusschlüssel um den linken hinteren
Rollenbolzen eine halbe Drehung im Uhrzeigersinn
zu drehen. Falls sich das Laufband nach rechts
verschoben hat, drehen Sie den Bolzen eine halbe
Drehung gegen den Uhrzeigersinn. Achten Sie da-
rauf, dass Sie das Laufband nicht zu straff anziehen.
Stecken Sie das Stromkabel ein, stecken den Schlüssel ein und lassen Sie das Laufgerät ein
paar Minuten lang laufen. Wiederholen Sie diesen Vorgang bis das Laufband in der Mitte läuft.
105
18
3 mm
23
19
22
Blick
von
oben
b
5–7 cm
Justierbolzen der hinteren Laufrolle
a
27
97
