7. GETRENNTE INSTALLATION DER STEUERTAFEL
• Bei diesem Gerät kann die an der Steuertafel (Bedienungsteil) angebrachte Fernbedienung unter
Verwendung eines vor Ort beschafften Fernbedienungskabels getrennt installiert werden.
Angaben zu den Spezifikationen des Fernbedienungskabels finden Sie im Abschnitt
ELEKTROINSTALLATIONSARBEITEN (s. 13).

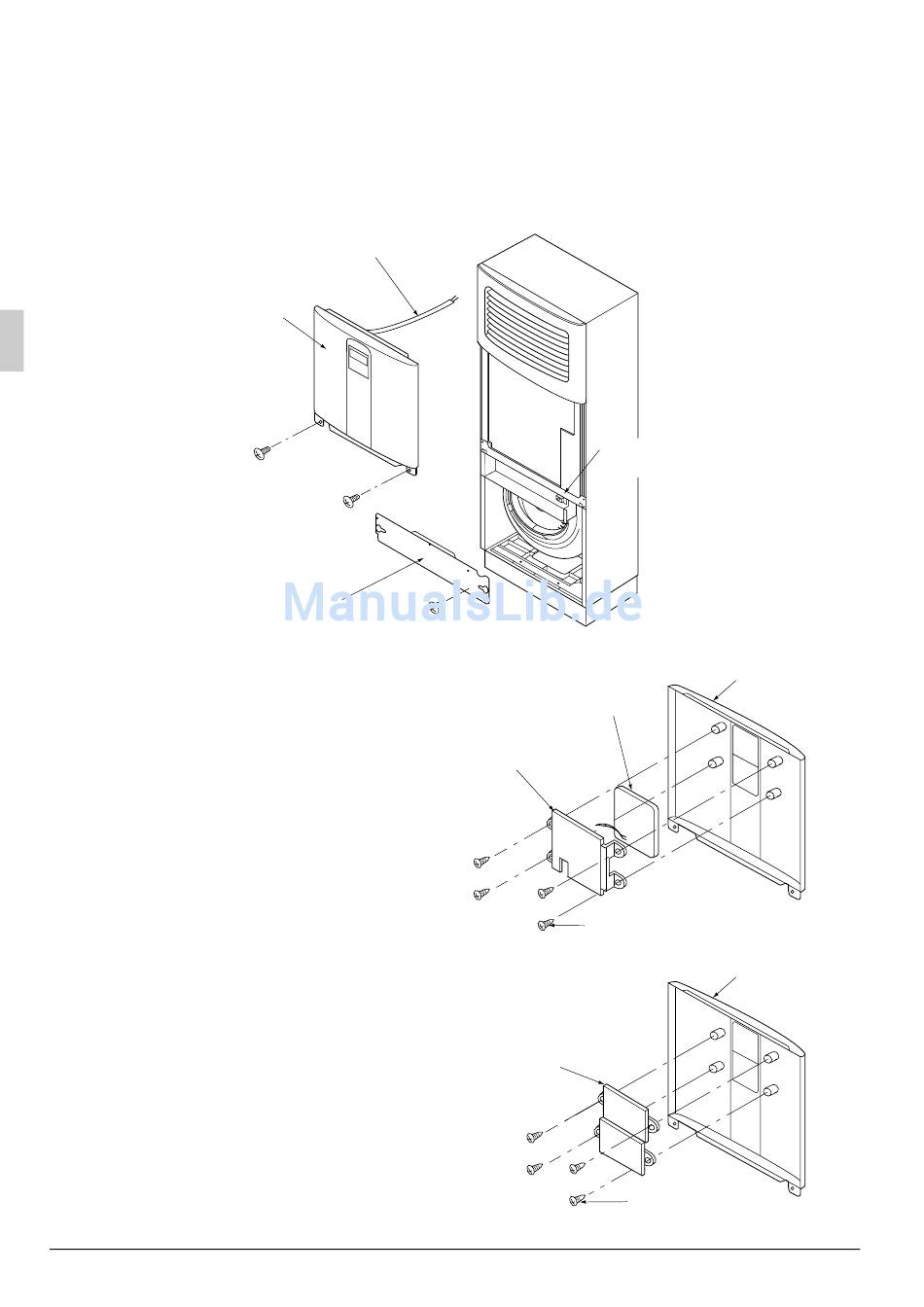

1. Nehmen Sie den Klemmenkastendeckel ab, und lösen Sie das Fernbedienungskabel
von der Fernbedienungs-Klemmenleiste.
Frontplattentafel
2. Entfernen Sie die Fernbedienungs-
Halteplatte auf der Rückseite der
Frontplattentafel.
3. Befestigen Sie die mitgelieferte
Lochdeckplatte an der
Frontplattentafel, wo die
Fernbedienung eingesetzt war.
11
Fernbedienungskabel
Schraube
(M4 × 2)
Klemmenkastendeckel
Fernbedienungs-
Klemmenleiste
Schraube (M4)
Fernbedienung
Fernbedienungs-
Halteplatte
Schraube (M4 × 4)
Lochdeckplatte (6)
(beigefügt)
Frontplattentafel
Frontplattentafel
Schraube (M4 × 4)
Deutsch
