〈 Methoden der Verdrahtung der Geräte und des Anschlusses der Fernbedienungskabel 〉
• Nehmen Sie den Klemmenkastendeckel ab, wie in der Abbildung gezeigt, und schließen Sie die Kabel
phasenrichtig an die Klemmenleiste (3P) auf der rechten Seite des Gerätes an. Sichern Sie dann das
Kabel mit der Klemme.
• Ordnen Sie die Kabel an, und befestigen Sie den Deckel einwandfrei, damit er sich während der
Verkabelung nicht löst.
• Sichern Sie die Verbindungskabel der Geräte und die Erdungsleitung mit dem Rohrbügel.
[ VORSICHTSMASSREGELN ]
• Bündeln Sie die Fernbedienungskabel nicht mit den Verbindungskabeln der Geräte zusammen.
Anderenfalls kann es zu einer Funktionsstörung kommen.
• Die Fernbedienungskabel und die Verbindungskabel der Geräte müssen in mindestens 50 mm Abstand
von anderen elektrischen Kabeln verlegt werden. Eine Missachtung dieser Richtlinie kann zu einer
Funktionsstörung durch elektrisches Rauschen führen.
• Um das Eindringen kleiner Tiere zu verhüten, versiegeln Sie den Kabelauslass mit Kitt oder
Wärmeisoliermaterial (vor Ort beschaffen). (Falls kleine Tiere, wie z. B. Insekten, in das Gerät eindringen,
kann ein Kurzschluss im Klemmenkasten verursacht werden.)
ACHTUNG
• Beachten Sie die untenstehenden Hinweise, wenn Sie die Verkabelung zur Klemmenleiste ausführen.
Vorsichtsmaßnahmen beim Netzstromanschluss
(Verwenden Sie einen runden Klemmanschluss für die Verbindung mit der Stromversorgungs-
Klemmenleiste. Falls ein solcher aus unvermeidlichen Gründen nicht verwendet werden kann, beachten
Sie die folgende Anweisung.)
• Nicht Drähte verschiedener Größen an die gleiche Klemme der Betriebsstromversorgung anschließen.
(Lockere Verbindungen können Überhitzung verursachen.)

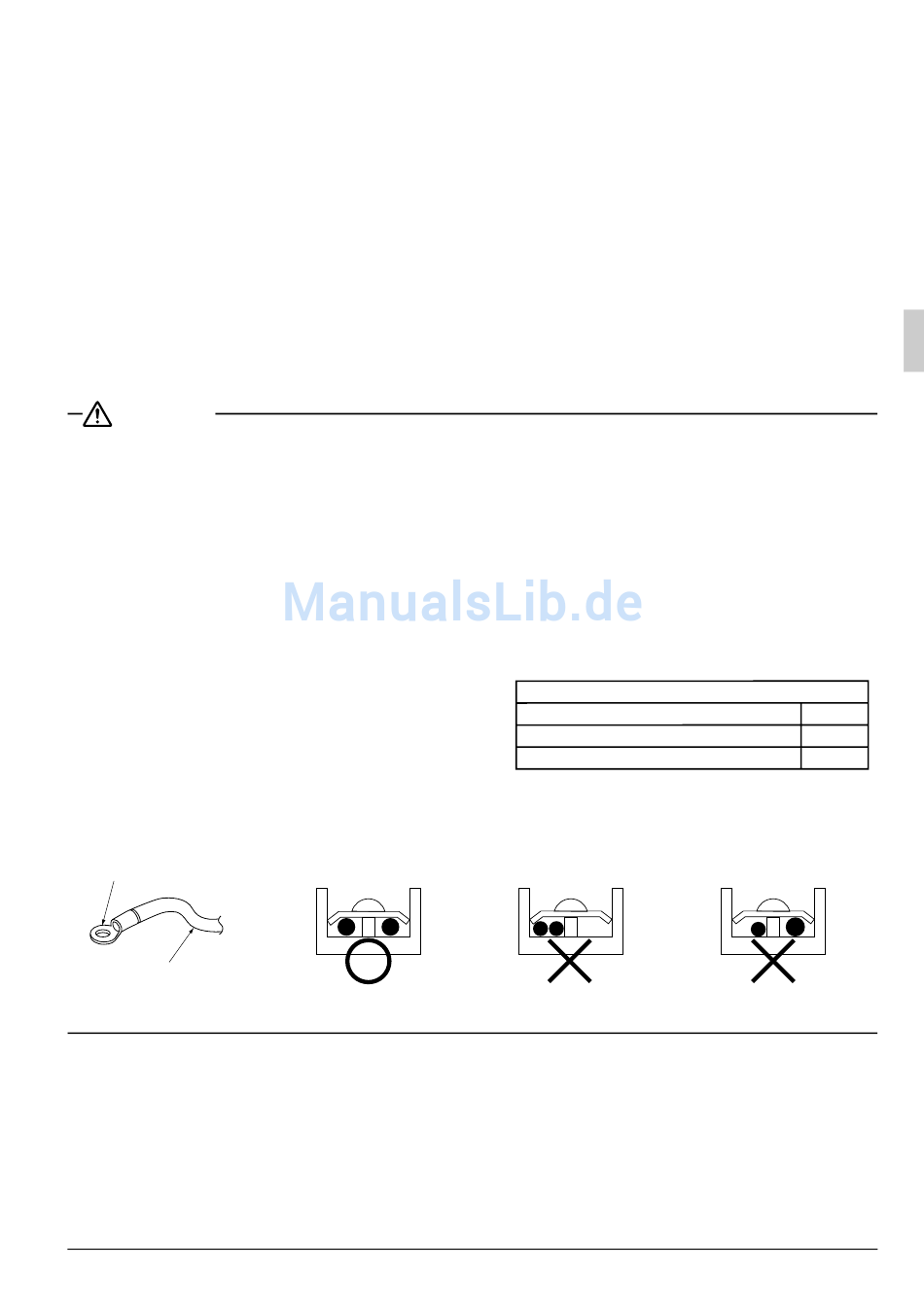

• Beachten Sie die nachstehenden Abbildungen, wenn Sie Drähte desselben Durchmessers
anschließen.
• Achten Sie bei der Verkabelung darauf, dass die vorgeschriebenen Kabel verwendet werden, führen Sie
vollständige Anschlüsse aus, und befestigen Sie die Kabel so, dass keine externen Kräfte auf die
Klemmen einwirken.
• Ziehen Sie die Klemmschraube nicht übermäßig
fest, weil sonst die Schraube beschädigt werden
kann.
• Das Anzugsmoment jeder Klemmschraube ist in der
Tabelle auf der rechten Seite angegeben.
Runder Crimp-
Kontakt
Elektrischer Draht
Deutsch
Schließen Sie auf
beiden Seiten Kabel
der gleichen Stärke
an. (RICHTIG)
RICHTIG
Anzugsmoment (N·m)
Klemmenblock für Fernbedienungskabel
Klemmenblock für Geräteverbindungskabel
Erdungsklemme
Schließen Sie keine
Kabel mit den gleichen
Maßen auf nur einer
Seite an. (FALSCH)
FALSCH
0,79~0,97
1,18~1,44
1,44~1,94
Schließen Sie keine
Kabel mit verschiedenen
Maßen an. (FALSCH)
FALSCH
14
