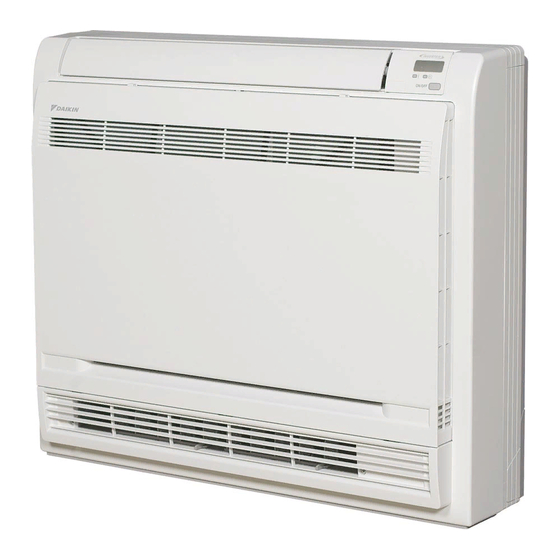

Daikin FVXS25FV1B Installationsanleitung
R410a, r32 split series
Vorschau ausblenden
Andere Handbücher für FVXS25FV1B:
- Betriebsanleitung (40 Seiten) ,
- Bedienungsanleitung (36 Seiten) ,
- Installationsanleitung (25 Seiten)
Verwandte Anleitungen für Daikin FVXS25FV1B
Inhaltszusammenfassung für Daikin FVXS25FV1B
- Seite 1 INSTALLATIONS- ANLEITUNG R410A, R32 Split Series Modelle R410A FVXS25FV1B FVXM25FV1B FVXS35FV1B FVXM35FV1B FVXS50FV1B FVXM50FV1B...
- Seite 3 3P471028-12B...
-
Seite 4: Sicherheitshinweise
• Installieren Sie die Klimaanlage gemäß den Anweisungen in dieser Installationsanleitung. Eine unsachgemäße Installation kann zu Wasserlecks, elektrischen Schlägen oder Brand führen. • Stellen Sie sicher, dass bei Installation, Instandhaltung, Wartung und Reparatur die Anweisungen von Daikin befolgt werden und alle geltenden gesetzlichen Bestimmungen (z. B. staatliche Gasvorschriften) eingehalten und diese Arbeiten nur von qualifizierten Personen ausgeführt werden. - Seite 5 Sicherheitshinweise • Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. Wird kein Fehlerstrom-Schutzschalter installiert, dann kann es zu elektrischen Schlägen oder einem Brand kommen. • Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Außengerät von Kleintieren als Unterschlupf verwendet wird. Kleintiere, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen. Weisen Sie den Kunden darauf hin, den Bereich um das Gerät herum sauber zu halten.
-
Seite 6: Betriebsbeschränkungen
Betriebsbeschränkungen Verwenden Sie das System in den folgenden Temperatur- und Feuchtigkeitsbereichen, um den sicheren und effektiven Betrieb zu gewährleisten. Ziehen Sie bei Kombination mit einem R410A Außengerät die folgende Tabelle zu Rate: Außengeräte Kühlen Wärme Entfeuchten Außentemperatur 10~46°C DB -10~24°C DB 10~46°C DB 2MK(X)S40 Innentemperatur... -
Seite 7: Auswählen Eines Anbringungsortes
Auswählen eines Anbringungsortes • Installieren Sie das Gerät nicht mehr als X cm über dem Boden. • Holen Sie sich vor der Auswahl des Anbringungsortes die Genehmigung des Benutzers ein. Innengerät • Das Innengerät muss an einem Ort aufgestellt werden, wo: 1) die in den Installationszeichnungen des Innengeräts aufgeführten Einschränkungen bezüglich der Installation erfüllt sind, 2) der Luftein- und -austritt nicht blockiert sind,... - Seite 8 Auswählen eines Anbringungsortes Installation erforderlich für R32-Geräte 1,84 2,04 2,24 2,44 2,64 2,84 3,04 3,24 3,44 3,64 3,84 4,04 Kältemittelmenge [kg] Funkfernbedienung 1) Schalten Sie alle Leuchtstofflampen (wenn vorhanden) im Raum ein und finden Sie heraus, wo die Signale der Fernbedienung vom Innengerät gut empfangen werden können (innerhalb von 7 m). 2) Stellen Sie die DIP-Schalter ein.
-
Seite 9: Zeichnungen Für Die Installation Des Innengeräts
M3 × 20L) WARNUNG • Verwenden Sie nur von DAIKIN hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. • Die Installation muss von einem Installateur durchgeführt werden. Bei der Installation und der Auswahl der Materialien muss die geltende Gesetzgebung beachtet werden. In Europa muss die Norm EN 378 eingehalten werden. -
Seite 10: Vorbereitungen Vor Der Installation
Vorbereitungen vor der Installation Entfernen und Installieren der vorderen Blende • Verfahren zum Entfernen 1) Verschieben Sie die 2 Anschläge, bis sie einrasten. 2) Klappen Sie die Frontplatte nach vorn und entfernen das Band. 3) Entfernen Sie die Frontblende. • Installationsverfahren 1) Befestigen Sie Frontgitter und Frontplatte, nachdem Sie das Band um sie herumgezogen haben. - Seite 11 Installation des Innengeräts (1) Freiliegende Installation Kühlleitung 1) Bohren Sie an der in der Zeichnung unten mit dem Symbol bezeichneten Stelle ein Loch (65 mm im Durchmesser). 2) Die Plazierung des Lochs ist unterschiedlich, abhängig davon, an welcher Seite das Rohr herausgeführt wird. 3) Zur Verlegung der Rohre siehe 6.
-
Seite 12: Installation Des Innengeräts
Installation des Innengeräts (1) Ablaufleitung 1) Verwenden Sie für die Ablaufleitung handelsübliches starres PVC-Rohr (im Allgemeinen VP 20 Rohr, Außendurchmesser 26 mm, Innendurchmesser 20 mm). 2) Der Drainageschlauch (Außendurchmesser 18 mm am Anschlußende, 220 mm lang) wird mit dem Innengerät mitgeliefert. - Seite 13 Installation des Innengeräts (1) 4-2. Installation • Bei der Bodenmontage mit 6 Schrauben befestigen. (Vergessen Sie nicht die Rückwand anzuschrauben.) • Befestigen Sie bei der Wandmontage die Befestigungsblech mit 5 und die Inneneinheit mit 4 Schrauben. Installieren Sie das Gerät nicht mehr als 6 cm über dem Boden (nur für Kältemittel R32). •...
- Seite 14 Installation des Innengeräts (1) Anschluß der Kühlmittel-Rohrleitung VORSICHT 1) Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) 2) Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A oder R32 geeignetes Kältemittelöl.) 3) Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern und einen Gasaustritt zu vermeiden.
- Seite 15 Installation des Innengeräts (1) Überprüfen auf Gaslecks 1) Überprüfen Sie die Verbindungen nach dem Abpumpen der Luft auf Gaslecks. Überprüfen Sie hier auf Dichtigkeit. 2) Siehe Abschnitte zum Abpumpen der Luft • Bringen Sie Seifenwasser auf, und zum Überprüfen auf Gaslecks im und prüfen Sie sorgfältig auf austretendes Gas.
- Seite 16 Installation des Innengeräts (1) Verdrahtung installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Bei einer Multi-Inneneinheit Installierungshandbuch beschrieben. • Heben Sie die Sicherungsplatte des Sensors an, nehmen Sie die Metallverkleidung ab und schließen Sie die Abzweigkabel an der Klemmenleiste an. 1) Isolieren Sie die Kabelenden ab (15 mm).
- Seite 17 Installation des Innengeräts (2) Bei Anschluss an ein HA-System 1) Bauen Sie den Schaltkasten aus. (Siehe HA-Anschluss 3. Einrichten der verschiedenen Adressen Sensor- (S21) Sicherungsplatte auf Seite 7.) 2) Kneifen Sie die Stifte mit einer Zange ab. 3) Verkabeln Sie wie im Schaltplan angegeben und schließen Sie das Anschlusskabel an S21 an.
- Seite 18 Installation des Innengeräts (2) Kühlleitung Siehe 1. Kühlmittel-Rohrleitungen im Abschnitt Installation des Innengeräts (1) Wand (Maßeinheit: mm) Rohrleitung links unten Rohrleitung rechts unten Öffnungsstelle Wand Rohrleitung rechts/links Installation des Innengeräts 1) Entfernen Sie das Frontgitter. 2) 7 Schrauben entfernen. 3) Nehmen Sie die obere Verkleidung ab (2 Laschen). 4) Entfernen Sie das rechte und linke Gehäuse (jeweils 2 Laschen).
- Seite 19 Installation des Innengeräts (3) Verdeckte Installation (nur bei Kältemittel R410A) Hier werden nur die Besonderheiten dieser Installationsmethode aufgeführt. Siehe Kapitel Freiliegende Installation für zusätzliche Anleitungen. Installieren Sie das Gerät unter Beachtung der untenstehenden Anweisungen. Das Nichtbeachten kann sowohl zum Versagen der Kühl- und Heizfunktion, als auch zur Bildung von Kondenswasser im Ablaufschlauch führen. 1) Sorgen Sie für einen ausreichenden Abstand zwischen dem Hauptgerät und der Raumdecke, um den Strom warmer/ kalter Luft nicht zu behindern.
- Seite 20 Installation des Innengeräts (3) Kühlleitung (Maßeinheit: mm) Rohrleitung links unten Rohrleitung rechts unten Öffnungsstelle Rohrleitung rechts/links Wechseln der Einstellung der Aufwärts-Luftstrombegrenzung Ändern Sie die Stellung des Schalters für die Begrenzung des nach oben gerichteten Luftstroms (SW2-4) auf EIN, um den nach oben gerichteten Luftstrom zu begrenzen. 1) Entfernen Sie das Frontgitter.
-
Seite 21: Einheitliche Legende Für Elektroschaltpläne
Einheitliche Legende für Elektroschaltpläne Einheitliche Legende für Elektroschaltpläne Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode. SCHUTZSCHALTER SCHUTZLEITER VERBINDUNG... - Seite 22 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. ■ Für die Wärmepumpe • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
- Seite 24 Two-dimensional bar code is a code for manufacturing. 3P477070-1D (1802)
