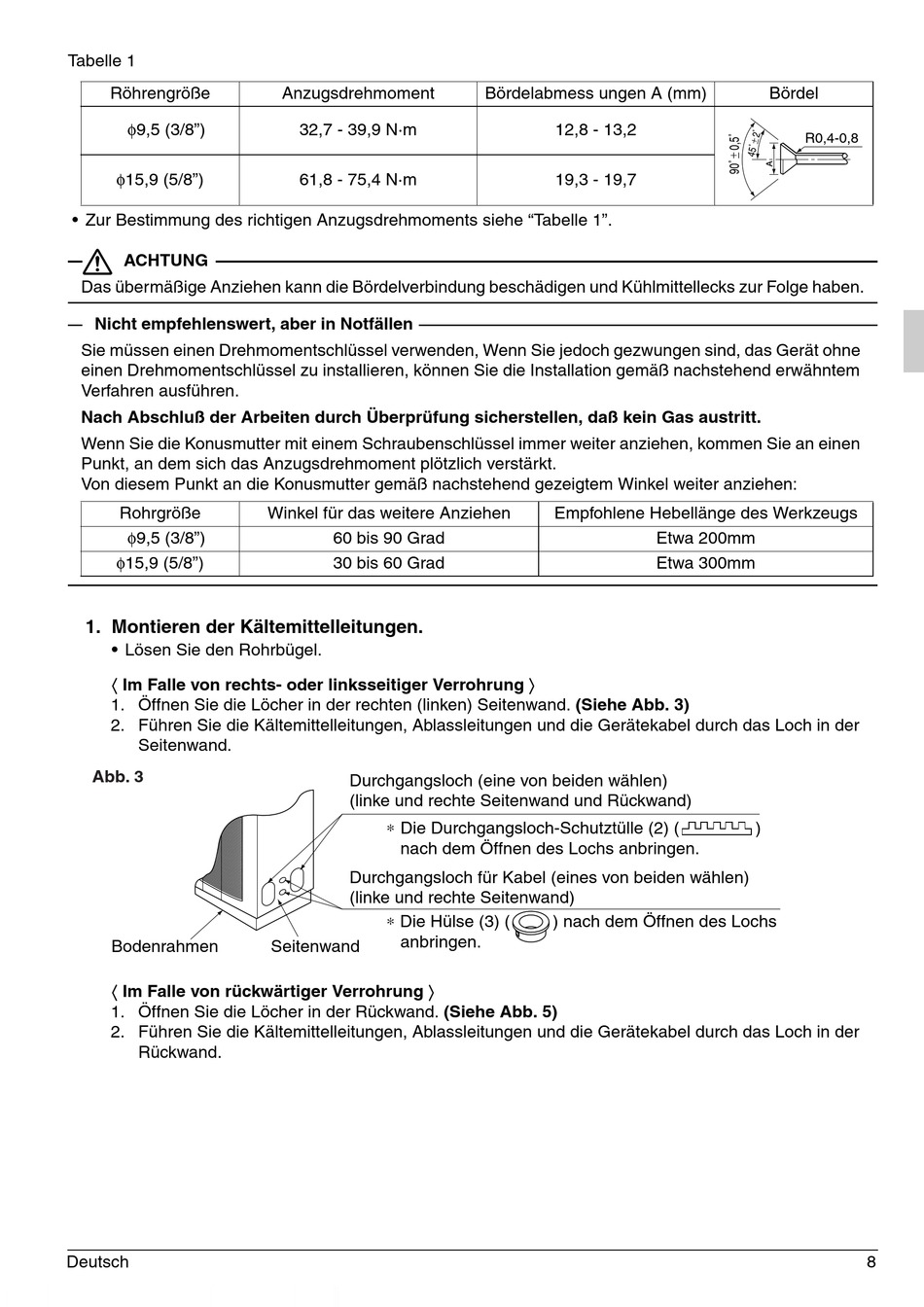

Tabelle 1
Röhrengröße
φ9,5 (3/8")
φ15,9 (5/8")
• Zur Bestimmung des richtigen Anzugsdrehmoments siehe "Tabelle 1".
ACHTUNG
Das übermäßige Anziehen kann die Bördelverbindung beschädigen und Kühlmittellecks zur Folge haben.
Nicht empfehlenswert, aber in Notfällen
Sie müssen einen Drehmomentschlüssel verwenden, Wenn Sie jedoch gezwungen sind, das Gerät ohne
einen Drehmomentschlüssel zu installieren, können Sie die Installation gemäß nachstehend erwähntem
Verfahren ausführen.
Nach Abschluß der Arbeiten durch Überprüfung sicherstellen, daß kein Gas austritt.
Wenn Sie die Konusmutter mit einem Schraubenschlüssel immer weiter anziehen, kommen Sie an einen
Punkt, an dem sich das Anzugsdrehmoment plötzlich verstärkt.
Von diesem Punkt an die Konusmutter gemäß nachstehend gezeigtem Winkel weiter anziehen:
Rohrgröße
φ9,5 (3/8")
φ15,9 (5/8")
1. Montieren der Kältemittelleitungen.
• Lösen Sie den Rohrbügel.
〈 Im Falle von rechts- oder linksseitiger Verrohrung 〉
1. Öffnen Sie die Löcher in der rechten (linken) Seitenwand. (Siehe Abb. 3)
2. Führen Sie die Kältemittelleitungen, Ablassleitungen und die Gerätekabel durch das Loch in der
Seitenwand.
Abb. 3
Bodenrahmen
〈 Im Falle von rückwärtiger Verrohrung 〉
1. Öffnen Sie die Löcher in der Rückwand. (Siehe Abb. 5)
2. Führen Sie die Kältemittelleitungen, Ablassleitungen und die Gerätekabel durch das Loch in der
Rückwand.
Deutsch
Anzugsdrehmoment
32,7 - 39,9 N·m
61,8 - 75,4 N·m
Winkel für das weitere Anziehen
60 bis 90 Grad
30 bis 60 Grad
Durchgangsloch (eine von beiden wählen)
(linke und rechte Seitenwand und Rückwand)
∗ Die Durchgangsloch-Schutztülle (2) (
nach dem Öffnen des Lochs anbringen.
Durchgangsloch für Kabel (eines von beiden wählen)
(linke und rechte Seitenwand)
∗ Die Hülse (3) (
anbringen.
Seitenwand
Bördelabmess ungen A (mm)
12,8 - 13,2
19,3 - 19,7
Empfohlene Hebellänge des Werkzeugs
Etwa 200mm
Etwa 300mm
) nach dem Öffnen des Lochs
Bördel
R0,4-0,8
)
8
