R&S
FSVA/FSV
1 = Symbolleiste
2 = Kanalinformationsleiste für Firmware- und Messeinstellungen
3 = Symbol zum Aktivieren/Deaktivieren der Symbolleiste
4 = Kopfzeile von Diagrammen mit diagramm- bzw. kurvenspezifischen Informationen
5 = Diagrammbereich
6 = Fußzeile des Diagramms mit diagrammspezifischen Informationen in Abhängigkeit vom
Messmodus
7 = Gerätestatusleiste mit Fehlermeldungen, Fortschrittsanzeige und Datum/Uhrzeit
5.1.1
Kanalanzeige

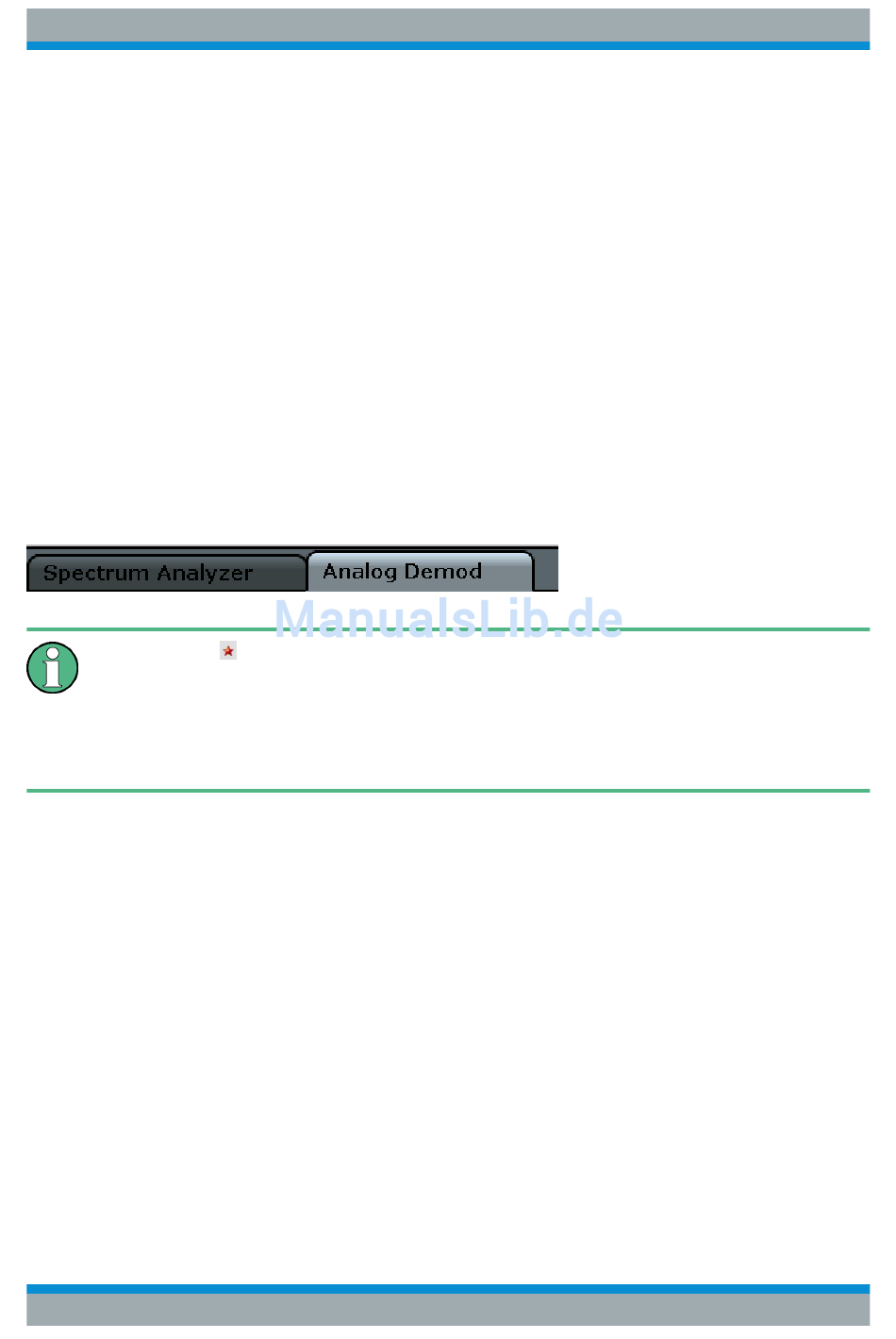

Mit dem R&S FSVA/FSV können Sie verschiedene Messaufgaben (Kanäle)
gleichzeitig steuern (wobei diese Aufgaben allerdings nur asynchron durchgeführt
werden können). Für jeden Kanal wird auf dem Bildschirm eine eigene Register-
karte angezeigt. Wenn Sie zu einem anderen Kanal umschalten wollen, drücken
Sie einfach die entsprechende Registerkarte.
Das Symbol
angezeigte Messkurve nicht mehr den aktuellen Geräteeinstellungen ent-
spricht. Dieser Fall kann beispielsweise eintreten, wenn eine Messkurve
eingefroren ist und die Geräteeinstellungen geändert werden. Sobald eine
neue Messung durchgeführt wird, verschwindet das Symbol.
Messung in einem neuen Kanal beginnen
1. Klicken Sie auf das Symbol in der Symbolleiste am oberen Rand des Bild-
schirms (siehe auch
lung der Symbolleiste).
2. Wählen Sie den Softkey für den gewünschten Messmodus aus.
Für den neuen Kanal wird eine neue Registerkarte angezeigt.
5.1.2
Anzeige der Hardwareeinstellungen
Informationen zu den Hardwareeinstellungen werden in der Kanalleiste über dem
Diagramm angezeigt.
Kompakthandbuch 1321.3066.01 ─ 03
neben dem Namen der Registerkarte bedeutet, dass die
Kapitel 5.2.1,
Einführung in die Bedienung
Informationen im Diagrammbereich
"Symbolleiste",
auf Seite 94 zur Darstel-
86
