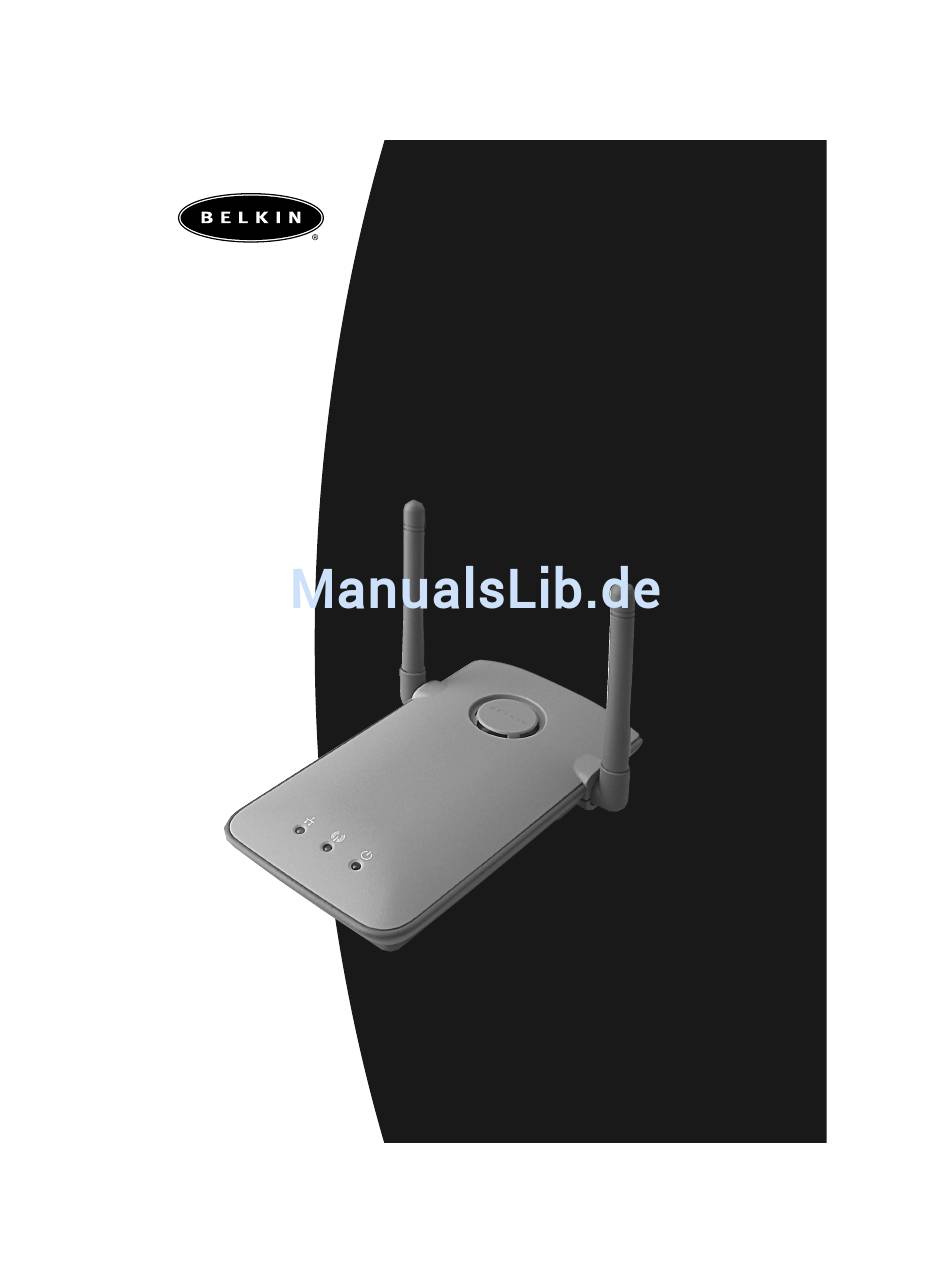

- Seite 1 Drahtloser Netzzugangspunkt Benutzerhandbuch F5D6130...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ..........3 Komponenten des drahtlosen Belkin Zugangspunkts ....4–5 Schnellkonfigurierung . -
Seite 3: Einführung
Einführung Wir beglückwünschen Sie zum Kauf des drahtlosen 11 Mbps Zugangspunkts von Belkin und heißen Sie in der Welt der unverkabelten Netzwerke willkommen. Die Vorteile dieser neuen Technologie stehen zu Ihrer Verfügung: Jetzt können Sie sich im Büro oder zu Hause frei bewegen und müssen keine Kabel mehr verlegen. Der Netzzugangspunkt dient als Brücke zwischen Ihrem vorhandenen, verdrahteten... - Seite 4 Für Privatanwender, Freiberufler und kleine Unternehmen, die Wert auf eine schnelle und einfache Einrichtung legen. Packungsinhalt • Drahtloser Belkin Netzzugangspunkt • Netzteil • Belkin Verwaltungssoftware für drahtlose 802.11b Netzwerke • Benutzerhandbuch Systemanforderungen • mindestens ein Computer mit 802.11b-kompatiblem drahtlosem Ethernet- Anschluß •...
-
Seite 5: Technische Daten
Technische Daten Technische Daten Funkstandard: 802.11b Funk-Technologie: DSSS (Direct Sequence Spread Spectrum) Betriebskanäle: IEEE 802.11-kompatibel 11 Kanäle (USA, Kanada) 13 Kanäle (Europa: ETSI-Norm) 14 Kanäle (Japan) Übertragungsrate: 11 / 5,5 / 2 / 1 Mbps pro Kanal (Auto-Rollback) Typische Reichweite in Innenräumen: 180 m bei 11Mbps 300 m bei 5,5 Mbps... -

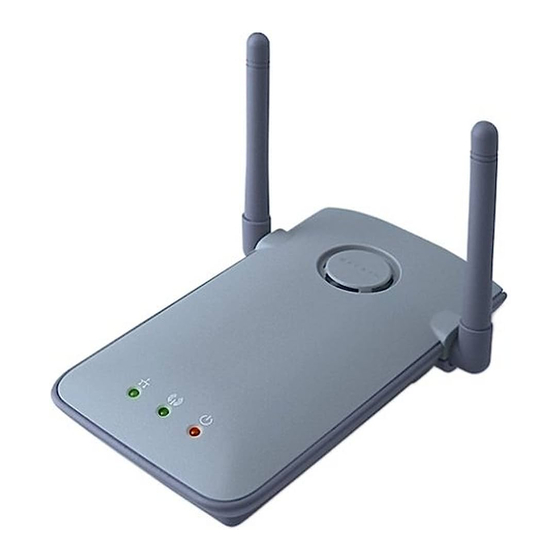

Seite 6: Komponenten Des Drahtlosen Belkin Zugangspunkts
Komponenten des drahtlosen Belkin Zugangspunkts Anzeige für Ethernet- Verbindung/Aktivität Anzeige für Senden/Empfangen Betriebsanzeige Betriebsanzeige Zeigt an, daß der drahtlose Netzzugangspunkt mit Strom versorgt wird Anzeige für Senden/Empfangen Blinkanzeige (grün): Zeigt an, daß Daten gesendet werden Blinkanzeige (rot): Zeigt an, daß Daten empfangen werden Anzeige für Ethernet-Verbindung/Aktivität... - Seite 7 Komponenten des drahtlosen Belkin Zugangspunkts Drehbare Doppeldipolantennen RJ45 Ethernet- Buchse Netzanschluß (Gleichstrom) Netzanschluß (Gleichstrom) Zum Anschließen des enthaltenen 9 V DC Netzteils. RJ45 Ethernet-Buchse Zum Anschließen eines Ethernet-Kabels. Das andere Kabelende wird an eine freie RJ45 10BaseT-Schnittstelle an einem Umschalter oder Hub angeschlossen.
-
Seite 8: Schnellkonfigurierung
Schnellkonfigurierung Schnellkonfigurierung: Anschließen des drahtlosen Netzzugangspunkts an ein vorhandenes Netzwerk Werksseitig wurde der drahtlose Netzzugangspunkt von Belkin so voreingestellt, daß er ohne großen Aufwand in Betrieb genommen werden kann. Desktop-PC Desktop-PC Kabel-/DSL- Modem Notebook mit drahtlosem Notebook-Netzwerkadapter Belkin Router oder... - Seite 9 Schnellkonfigurierung 2. Verbinden Sie das externe Netzteil mit der 5 V DC-Buchse an der Rückseite des Netzzugangspunkts. Schritt 3: Installieren Sie die Belkin Verwaltungssoftware für den Netzzugangspunkt. 1. Legen Sie die CD in das CD-ROM-Laufwerk ein. 2. Doppelklicken Sie im Fenster “Arbeitsplatz” auf das CD-ROM-Symbol, um das Laufwerk zu öffnen.
-
Seite 10: Installation
Installation Wahl eines geeigneten Standorts für den drahtlosen Zugangspunkt Die Wahl eines geeigneten Standorts ist wichtig für den fehlerfreien Betrieb Ihres drahtlosen Zugangspunkts. Folgende Faustregeln sollten Sie beachten: • Stellen Sie den Zugangspunkt nicht in der Nähe von Kühlschränken, Öfen, Waschmaschinen, Trocknern oder anderen Gegenständen aus Metall auf. - Seite 11 Konfigurierung fortfahren, wie unter “Installieren der Verwaltungssoftware für den Zugangspunkt” beschrieben. Abb. 1: Anschließen des drahtlosen Netzzugangs an einen Kabel-/DSL-Router, Ethernet-Umschalter oder Hub Desktop-PC Desktop-PC Kabel-/DSL- Modem Drahtloser Notebook- Netzwerkadapter Belkin Router oder Umschalter Drahtloser Zugangspunkt Drahtloser Notebook- Netzwerkadapter...
- Seite 12 Installation Vergrößern der Sendereichweite Der drahtlose Zugangspunkt kann als Kommunikationszentrale für die drahtlos vernetzten Computer verwendet werden, ohne ihn an das festverdrahtete Netzwerk anzuschließen. Auf diese Weise verdoppeln Sie praktisch die Reichweite des drahtlosen Netzwerks, da der Zugangspunkt als Transitsystem für die gefunkten Daten dient.
-
Seite 13: Installieren Der Verwaltungssoftware Für Den Zugangspunkt
Installieren der Verwaltungssoftware für den Zugangspunkt Mit der Belkin Verwaltungssoftware für drahtlose 802.11b Netzwerke können Sie den drahtlosen Zugangspunkt verbinden und Änderungen an der Konfiguration vornehmen. Führen Sie folgende Schritte durch, um die Software zu installieren: 1. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. - Seite 14 Sie “Weiter”, um fortzufahren. 6. Klicken Sie auf “Fertigstellen”, um die Installation abzuschließen. Starten Sie die Verwaltungssoftware für den Zugangspunkt, indem Sie auf “Start” > “Programme” > “Belkin Verwaltung für drahtlose 802.11b Netzwerke” > “Belkin Verwaltung für drahtlose 802.11b Netzwerke” klicken.
-
Seite 15: Verwenden Der Verwaltungssoftware Für Den Zugangspunkt
Verwenden der Verwaltungssoftware für den Zugangspunkt Nach dem Start des Verwaltungsprogramms wird ein Fenster geöffnet. Das Programm sucht den Netzzugangspunkt. Unten rechts im Fenster wird die Meldung “AP durchsuchen” eingeblendet. Nach dem Abschluß der Suche erscheint die Meldung “Suche beendet”. Sie können an jedem Computer, der festverdrahtet oder drahtlos vernetzt ist, eine Verbindung zum Zugangspunkt herstellen. - Seite 16 Verwenden der Verwaltungssoftware für den Zugangspunkt 2. Das Fenster “Kennwort eingeben” wird geöffnet. Werksseitig ist für den Zugangspunkt das Kennwort “MiniAP” vorgegeben. Geben Sie das Kennwort ein. Halten Sie dabei die Groß/Kleinschreibweise ein. Kennwort = MiniAP (Groß-/Kleinschreibung beachten) 3. Nachdem die Verbindung hergestellt ist, erscheint die Meldung “Verbunden” in der Spalte “Status”.
- Seite 17 Verwenden der Verwaltungssoftware für den Zugangspunkt Daraufhin erscheint das Fenster “AP-Einstellung” In diesem Fenster werden Status und Einstellungen des Netzzugangspunkts angezeigt. Feststehende Parameter BSSID Gibt die MAC-Adresse des Netzadapters an. Die MAC-Adresse kann nicht geändert werden. Geltende Vorschriften Die Regulierungsbehörden haben bestimmte Funkfrequenzen (Kanäle) für den Betrieb von 802.11b-Geräten zugelassen.
- Seite 18 Verwenden der Verwaltungssoftware für den Zugangspunkt Firmware Version Zeigt die Version der installierten Firmware im Netzzugangspunkt an. Belkin behält sich vor, auf seiner Website von Zeit zu Zeit eine aktualisierte Version der Firmware bereitzustellen, die kostenlos heruntergeladen werden kann. Weitere Informationen zur Aktualisierung der Firmware finden Sie unter www.networking.belkin.com/update.
-
Seite 19: Dhcp-Client
Der Netzzugangspunkt bietet verschiedene Methoden, die die Sicherheit Ihres drahtlosen Netzwerks entscheidend verbessern. Methode 1: Verschlüsselung Der Belkin Netzzugangspunkt kann die Daten, die per Funk zwischen den Computern übertragen werden, verschlüsseln, um eine sichere Datenübertragung zu gewährleisten. Hierzu wird die sogenannte WEP- Verschlüsselung verwendet (WEP = Wired Equivalent Privacy, Sichere... - Seite 20 Adresse ist eine eindeutige Seriennummer, mit der der jeweilige Netzadapter versehen ist. Wenn Ihr Laptop zum Beispiel mit einem Drahtlosen Notebook- Netzwerkadapter (F5D6020) von Belkin ausgestattet ist, wurde ihm werksseitig eine eigene MAC-Adresse zugewiesen. Die MAC-Adresse finden Sie auf dem kleinen Aufkleber unten am Adapter.
- Seite 21 Verwenden der Verwaltungssoftware für den Zugangspunkt Einstellen der 64Bit-Verschlüsselung 1. Wählen Sie die Option “64bit” aus dem Dropdown-Menü. 2. Wählen Sie “Mit Kennfolge erstellen”. 3. Geben Sie eine Kennfolge ein, und klicken Sie auf “Übernehmen”. 4. Wählen Sie die Option “Standardschlüsselkennung”...
- Seite 22 Verwenden der Verwaltungssoftware für den Zugangspunkt 2. Daraufhin erscheint das Fenster “MAC-Adreßfilter”. Werksseitig ist der MAC-Adreßfilter für den Zugangspunkt deaktiviert. Um den Filter zu aktivieren, wählen Sie die Option “Aktiviert” aus dem Dropdown-Menü. 3. Geben Sie im Feld “<<Hinzufügen” die MAC- Adresse des Netzadapters ein, den Sie in die Liste aufnehmen möchten.
- Seite 23 Verwenden der Verwaltungssoftware für den Zugangspunkt Ändern des Kennworts 1. Wählen Sie “Konfigurieren”, “Kennwort ändern”. 2. Geben Sie das neue Kennwort ein, und bestätigen Sie es. Klicken Sie auf “OK”. Nach dem Ändern des Kennworts müssen Sie sich erneut am Netzzugangspunkt anmelden.
-
Seite 24: Drahtlose Vernetzung Über 802.11B
Drahtlose Vernetzung über 802.11b Um ein drahtloses Netzwerk zu erzeugen, benötigen Sie zwei Grundkomponenten. Zunächst brauchen Sie für jeden PC einen drahtlosen Netzwerkadapter. Hierzu können Sie einen drahtlosen USB-Adapter oder einen PCMCIA-Adapter verwenden. Der Adapter versieht den PC drahtlos mit Ethernet- Funktionalität. - Seite 25 Drahtlose Vernetzung über 802.11b Infrastrukturmodus Die Verwendung eines drahtlosen Zugangspunkts als Verbindung zwischen einem drahtlosen und einem festverdrahteten LAN wird als Infrastruktur bezeichnet. Der drahtlose Zugangspunkt bildet die Brücke zwischen dem verdrahteten und dem drahtlosen Netzwerk. Durch den Anschluß des Zugangspunkts an eine Schnittstelle im verdrahteten Netzwerk erhalten alle drahtlos vernetzten Computer im Funkversorgungsbereich Zugriff auf das verdrahtete Netzwerk.
- Seite 26 Drahtlose Vernetzung über 802.11b Die Abbildung unten illustriert die Funktion eines drahtlosen Zugangspunkts als Brücke zwischen dem drahtlosen BBS und dem verdrahteten Netzwerk. Desktop-PC Umschalter Desktop-PC Notebook mit drahtlosem Drahtloser Notebook-Netzwerkadapter Zugangspunkt Grunddienstgruppe (BSS) PC mit drahtlosem Desktop PCI-Netzwerkadapter...
- Seite 27 Drahtlose Vernetzung über 802.11b Roaming Die Reichweite eines drahtlosen LANs läßt sich durch den Einsatz mehrerer drahtloser Zugangspunkte erhöhen. Die untenstehende Abbildung zeigt zwei drahtlose Zugangspunkte, die den Funkbereich des LANs stärker erweitern als ein einzelner Netzzugangspunkt. Der Schnittbereich zwischen den beiden BSS wird als ESS (Extended Service Set, Erweiterter Dienstbereich) bezeichnet.
-
Seite 28: Glossar Der Drahtlosen Netzwerktechnik
Glossar der drahtlosen Netzwerktechnik Adhoc Adhoc-LANs bestehen aus einer Gruppe von Computern mit LAN-Adapter, die zusammen ein unabhängiges und drahtloses Netzwerk bilden. Notebook mit drahtlosem Notebook-Netzwerkadapter Notebook mit drahtlosem Notebook-Netzwerkadapter Adhoc-Modus PC mit drahtlosem Desktop PCI-Netzwerkadapter Backbone Zentrale Infrastruktur eines Netzwerks. Der Teil des Netzwerks, der Daten von einer Zentralstelle zu einer anderen transportiert, wo die Daten in ein lokales System eingespeist werden. - Seite 29 Glossar der drahtlosen Netzwerktechnik Ethernet Weitverbreitetes Datenkommunikations-LAN, das Datenübertragungen von Computern und Terminals zuläßt. Ethernet wird mit einer Grundübertragungsrate von 10 oder 100 Mbps betrieben, meist über ein ungeschirmtes Kabel mit Desktop-PC Notebook mit drahtlosem Desktop-PC Notebook-Netzwerkadapter Umschalter BSS2 Drahtloser Notebook mit drahtlosem Zugangspunkt Notebook-Netzwerkadapter...
-
Seite 30: Glossar Der Festverdrahteten Netzwerktechnik
Hostrechner und ihre jeweiligen Domänennamen und IP-Adressen verzeichnet sind. Wird ein Domänenname abgefragt (zum Beispiel durch die Eingabe von “belkin.com” in Ihrem Browser) wird der Benutzer mit der entsprechenden IP- Adresse verbunden. Der Computer in Ihrem Netzwerk zu Hause verwendet die DNS-Serveradresse des DNS-Servers, den Ihnen Ihr Provider zugewiesen hat. - Seite 31 PPPoE setzt dieses Verfahren in Ethernet- Netzwerken um. Stateful Packet Inspection (Paketstatus-Überprüfung). SPI ist die Bezeichnung für ein Internet-Sicherheitsverfahren in Industriequalität, das vom Belkin Kabel-/DSL 4fach- Gatewayrouter bereitgestellt wird. Unter SPI dient das Gateway als Firewall, die Ihr Netzwerk vor Computerhackern schützt. Subnet Mask Als Subnet Mask wird eine Folge von vier Zahlen bezeichnet, die wie eine IP-Adresse aufgebaut ist.
-
Seite 32: Fehlerbehebung
Fehlerbehebung Problem Lösung Stellen Sie sicher, daß für jeden drahtlos vernetzten Client dieselbe Drahtlos vernetzte Computer Verschlüsselungseinstellung gewählt wird. (Clients) erhalten über den Netzzugangspunkt keinen Zugang Stellen Sie sicher, daß auf jedem drahtlos zum Netzwerk. vernetzten Client die SSID für die Verbindung zum Netzzugangspunkt eingestellt ist. -
Seite 33: Konformitätserklärung Zur Einhaltung Der Fcc-Bestimmungen Über Die Elektromagnetische Verträglichkeit
FCC-Erklärung Konformitätserklärung zur Einhaltung der FCC-Bestimmungen über die elektromagnetische Verträglichkeit Hiermit erklären wir, Belkin Components, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, in alleiniger Verantwortung, daß dieser Artikel Nr. F5D6130 auf den sich diese Erklärung bezieht, Abschnitt 15 der FCC-Bestimmungen entspricht. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf schädigende Störungen nicht... -
Seite 34: Ic-Hinweis (Kanada)
• EN 300 328 Technische Anforderungen an Funkgeräte • EN 300 826 Allgemeine Anforderungen zu elektromagnetischen Strahlungen von Funkgeräten Den Sendertyp finden Sie auf dem Produkterkennungsschild Ihres Belkin-Produkts. Produkte mit dem CE-Zeichen entsprechen der Richtlinie zur Elektromagnetischen Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (72/23/EWG) der EU-Kommission. -
Seite 35: Belkin Components Eingeschränkte Produktgarantie Auf Lebenszeit
Belkin Components Eingeschränkte Produktgarantie auf Lebenszeit Belkin Components gewährleistet hiermit, daß dieses Produkt während seiner gesamten Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenem Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitraums ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde. - Seite 36 Belkin Components, Ltd. 7 Bowen Cresent • West Gosford NSW 2250 • Australien Tel.: +61 2 4372 8600 Fax: +61 (2) 43254277 P73864 © 2002 Belkin Components. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Warenzeichen der angegebenen Hersteller. 150000010100E R01...
