Inhaltszusammenfassung für Belkin Router F5D5230-4

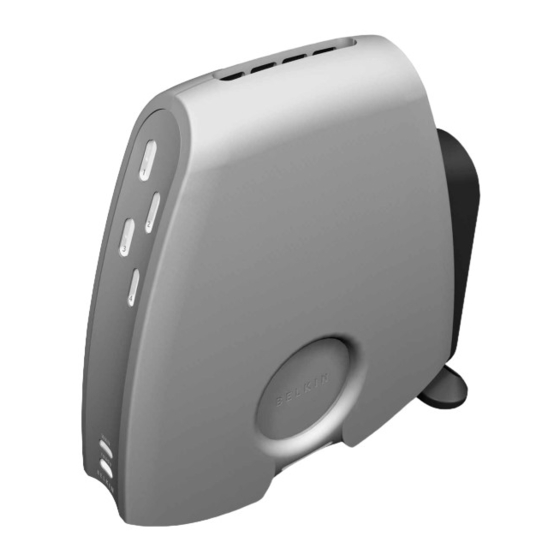

- Seite 1 4-Port Kabel-/DSL-Netz Gateway Router Teilen Sie Ihre Dateien und Ihren Internet-Anschluss network F5D5230-4...
-
Seite 2: Inhaltsverzeichnis
Produktbeschreibung ........3-4 Belkin Kopplungsoptionen .......5 Das Teilen Ihres Internetanschlusses erfolgt in 4 einfachen Schritten . -
Seite 3: Einleitung
Einleitung Vielen Dank Vielen Dank, dass Sie den Belkin 4-Port Kabel-/DSL- Gateway Router gekauft haben. In wenigen Minuten werden Sie Ihre Computer vernetzen und Ihren Internet-Anschluss teilen können. Im Folgenden finden Sie eine Liste der Merkmale, die Ihren neuen Router zu einer idealen Lösung für Ihr Heim- oder kleines Büro machen. - Seite 4 (NIC) oder Alternative (USB Ethernet-Adapter oder PCMCIA/CardBus-Karte für Laptops) • TCP/IP Netzwerkprotokoll, auf jedem Computer installiert • Hochwertiges Netzkabel* • Microsoft Internet Explorer 4.0 oder später, oder Netscape Navigator 4.0 oder später Wir empfehlen die qualitativ hochwertigen Belkin CAT6 Netzkabel, Teilenummer A3L980-XX-S...
-
Seite 5: Produktbeschreibung
Produktbeschreibungen F5D5230-4 4-Port Kabel-/DSL Gateway Router Frontplatte Port-Aktivitäts-/-statuslampen Liefern Information zu dem Netz WAN-Verbindungsstatuslampe Liefert Informationen zu dem Anschluss zu dem Kabel- oder DSL-Modem Stromversorgungslamp Zeigt an, ob der Strom an oder aus ist Rückplatte RÜCKSETZEN-Knopf ready Stellt Ihren Router AN/AUS, ohne Ihre Einstellung zu verlieren B E L K I N reset... - Seite 6 Produktbeschreibungen Frontplatte Stromversorgungslamp–Wenn erleuchtet, zeigt sie an, dass das Gerät mit Strom versorgt wird. WAN Verbindungsstatus • GRÜN – zeigt an, dass eine aktive Verbindung mit dem Kabel- oder DSL-Modem besteht. Wenn diese Lampe aus ist, besteht diese Verbindung nicht. •...
-
Seite 7: Belkin Kopplungsoptionen
Seite und drücken Sie sie zusammen. Wandmontage des Belkin Gateway Routers Belkin bietet einen Adapter, mit dem die Einheit an der Wand montiert werden kann. Der Adapter ist erhältlich bei belkin.com. Um die Wandhalterung zu installieren, gehen Sie nach diesen Schritten vor. -
Seite 8: Das Teilen Ihres Internetanschlusses Erfolgt In 4 Einfachen Schritten
Das Teilen Ihres Internetanschlusses erfolgt in 4 einfachen Schritten Schritt 1: Erhalten der Informationen zu Ihrem Internet Service Provider (ISP) und Ihrem Netz Schritt 2: Anschluss Ihrer Computer an den Belkin 4-Port Kabel-/DSL- Gateway Router (den Router) Schritt 3: Einrichten Ihrer Computer für das Vernetzen... - Seite 9 Schritt 1 Verwendet mein Internet Service Provider PPPoE? Entweder ja oder nein. Wenn Sie ein DSL-Modem haben, könnte Ihr Provider PPPoE (für Point-to-Point Protocol over Ethernet) als Kommunikationssprache zwischen Ihrem DSL-Modem und dem Netz des Providers verwenden. PPPoE ist eine sichere Art, um Ihr Netz an das Internet anzuschließen.
- Seite 10 Schritt 1 Einrichtarbeitsblatt Meine IP-Adresse ist: Statisch Dynamisch Ist Ihre IP-Adresse statisch, benötigen Sie die folgenden Informationen: Statische IP-Adresse: Durch Ihren Provider zugewiesen Unternetz-Maske: Durch Ihren Provider zugewiesen Gateway: Durch Ihren Provider zugewiesen Mein Provider bindet meinen Nein Anschluss an eine MAC-Adresse Mein Provider hat mir Nein einen Host-Namen zugewiesen...
- Seite 11 DIE SIE SPÄTER BENÖTIGEN WERDEN. Wenn Sie den Router nicht an ein bestehendes Kabel- oder DSL-Modem anschließen, gehen Sie weiter zu dem nächsten Abschnitt „Anschluss des Belkin 4-Port Kabel-/DSL-Gateway Routers”. 1. Schalten Sie Ihren Computer ein und schließen Sie über Ihr Kabel- oder DSL-Modem an das Internet.
- Seite 12 Schritt 1 7. In diesem Fenster finden Sie Ihre Adapter-Adresse (bekannt als MAC-Adresse), die IP-Adresse, den Host-Namen (soweit zutreffend) und andere Netzeinstellungen. Notieren Sie diese Informationen sorgfältig in der Tabelle unten, da Sie sie zu einem späteren Zeitpunkt zum Einrichten des Gateway Routers benötigen.
-
Seite 13: Schritt 2
Alternative für mit USB ausgerüstete Computer) ausgerüstet sein. Jeder Computer schließt über ein Netzkabel an den Router an. Sie benötigen ein Netzkabel für jeden PC. Der Belkin Gateway Router schließt auch an Ihr Kabel- oder DSL-Modem über ein Netzkabel an. - Seite 14 3. Schließen Sie ein Netzkabel zwischen den Router und Ihr Kabel- oder DSL-Modem. Stecken Sie ein Kabel in den mit WAN bezeichneten Port an dem Belkin Gateway Router und schließen Sie das andere Ende des Kabels an den Ethernet Port des Kabel- oder DSL-Modems.modem’s Ethernet port.
- Seite 15 6. Nachdem das Kabel- oder DSL-Modem und der Router angestellt sind, sollte die WAN-Verbindungslampe des Routers leuchten. Dies zeigt an, dass das Modem und der Belkin Gateway Router miteinander verbunden sind. 7. Schließen Sie die übrigen Ihrer Computer an und lassen Sie sie hochfahren.
-
Seite 16: Schritt 3
Software auf Ihren Computern zu installieren. Installierung der Belkin SOHO- Netzsoftware 1. Schieben Sie die CD-ROM, die mit dem Belkin 4-Port Kabel-/DSL Gateway Router mitgeliefert wurde in das CD-ROM Laufwerk Ihres Computers, der an den LAN Port-1 angeschlossen ist. - Seite 17 Schritt 3 Der folgende Bildschirm wird erscheinen: 2. Wählen Sie ,,Ich richte den Belkin Gateway Router ein” aus und klicken Sie auf ,,Nächstes”.
- Seite 18 Schritt 3 3. Wählen Sie ,,Ich richte den ersten Computer in meinem Netz ein” aus und klicken Sie auf ,,Nächstes”. Der folgende Bildschirm wird erscheinen: 4. In dem ,,Computername”-Feld, tippen Sie einen Namen für den Computer, wie beispielsweise ,,Computer1”. Der Name muss für jedem Computer auf dem Netz unterschiedlich sein.
- Seite 19 Schritt 3 7. Nachdem Sie die Informationen in den drei Feldern eingegeben haben, klicken Sie auf ,,Nächstes”. Der folgende Bildschirm wird erscheinen: 8. Möchten Sie Dateien und Drucker auf diesem Computer teilen, wählen Sie ,,Ich möchte Dateien und Drucker auf meinem Computer teilen”...
- Seite 20 10. Wenn Sie auf ,,Ja” geklickt haben, werden Sie aufgefordert, eine Floppy- Diskette in das Floppy-Laufwerk des PCs einzuschieben. Beschriften Sie eine Floppy-Diskette mit ,,Belkin Networking” und schieben Sie sie in das Floppy-Diskettenlaufwerk. Klicken Sie auf ,,OK”. 11.Nachdem die Klienten-Einrichtdiskette erzeugt wurden, werden Sie aufgefordert, Ihren Computer erneut zu starten.
- Seite 21 Schritt 3 3. Windows wird Sie nun dazu auffordern, die neu erzeugte Klienten-Einrichtdiskette in das Floppy-Laufwerk des PCs einzuschieben. Schieben Sie die mit ,,Belkin Networking” beschriftete Diskette in das Floppy-Laufwerk und klicken Sie auf OK. Der folgende Bildschirm wird erscheinen: 4.
- Seite 22 Schritt 3 7. Wenn Sie mit dem Einfüllen der Felder fertig sind, klicken Sie auf Nächstes. Der folgende Bildschirm wird erscheinen: 8. Wenn Sie Dateien und Drucker auf diesem Computer teilen möchten, wählen Sie ,,Ich möchte Dateien und Drucker auf meinem Computer teilen”...
- Seite 23 4. Wenn sämtliche der Computer in dem Fenster erscheinen, haben Sie Ihre Computer erfolgreich vernetzt. Als Letztes müssen Sie den Belkin 4-Port Kabel-/DSL Gateway Router so einrichten, dass er mit dem Internet arbeitet. Um zu erfahren, wie dies durchgeführt wird, gehen Sie zum nächsten Schritt über.
-
Seite 24: Schritt 4
Schritt 4 SCHRITT 4: Konfigurieren Ihres Belkin 4-Port Kabel-/DSL Gateway Routers (des Routers) Jetzt da Sie Ihre Computer ,,vernetzt” haben, können Sie den Router einrichten, um den Internet-Anschluss zu teilen. Zu diesem Zeitpunkt sollten Sie die Informationen zu Ihrem Internet Service Provider auf dem Arbeitsblatt am Anfang dieser Anleitung aufgeschrieben haben. - Seite 25 2. Tippen Sie die folgende Adresse in den Adressenbalken: 192.168.2.1. 3. Der Router-Anmeldebildschirm wird erscheinen. Ist dies das erste Mal, dass Sie auf den Belkin 4-Port Cable/DSL Gateway Router zugreifen, geben Sie ,,Admin” in dem Anwendernamen-Feld ein, klicken Sie dann auf ,,OK”.
- Seite 26 Schritt 4 Konfigurieren Ihres Routers, wenn Ihr Provider dynamische IP- Adressierung verwendet. (Machen Sie weiter mit Seite 26 bei statischer IP-Adressierung und Seite 29 bei PPPoE) Befolgen Sie dieses Verfahren, wenn Ihr ISP dynamische IP- Adressierung verwendet. 1. Klicken Sie auf ,,Ersteinrichtung”. Der folgende Bildschirm wird erscheinen: 2.
- Seite 27 Schritt 4 3. Klicken Sie auf ,,MAC Klonen/Eingabe” an der linken Seite des Bildschirms. Der folgende Bildschirm wird erscheinen: 4. Wenn Ihr ISP Ihnen einen Host-Namen zugewiesen hat, geben Sie den Host-Namen hier ein. Wenn nicht, lassen Sie dieses Feld frei. Wenn Ihr ISP den Anschluss an eine MAC-Adresse bindet, müssen Sie den Router diese MAC-Adresse kopieren lassen.
- Seite 28 Schritt 4 Konfigurieren Ihres Routers, wenn Ihr Provider statische IP- Adressierung verwendet. Wenn Ihr ISP statische IP-Adressierung verwendet, gehen Sie wie folgt vor. 1. Klicken Sie auf ,,Ersteinrichtung”. Der folgende Bildschirm wird erscheinen:...
- Seite 29 Schritt 4 2. Wählen Sie ,,Statische IP-Adresse” aus und klicken Sie auf ,,auswählen”. Der folgende Bildschirm wird erscheinen: 3. Geben Sie Ihre statische IP-Adresse ein. 4. Geben Sie Ihre Unternetz-Maske ein. 5. Geben Sie Ihre Gateway-Adresse ein. 6. Sobald Sie sämtliche dieser Informationen eingegeben haben, klicken Sie auf ,,Eingabe”.
- Seite 30 Schritt 4 7. Klicken Sie auf ,,MAC Klonen/Eingabe” an der linken Seite des Bildschirms. Der folgende Bildschirm wird erscheinen: 8. Wenn Ihr ISP Ihnen einen Host-Namen zugewiesen hat, geben Sie den Host-Namen hier ein. Wenn nicht, lassen Sie dieses Feld frei. Wenn Ihr ISP den Anschluss an eine MAC-Adresse bindet, müssen Sie den Router diese MAC-Adresse kopieren lassen.
- Seite 31 Schritt 4 Konfigurieren Ihres Routers, wenn Ihr Provider PPPoE verwendet. Wenn Ihr ISP PPPoE verwendet, gehen Sie wie folgt vor. 1. Klicken Sie auf ,,Ersteinrichtung”. Der folgende Bildschirm wird erscheinen:...
- Seite 32 Schritt 4 2. Wählen Sie ,,PPPoE” aus und klicken Sie auf ,,Auswählen”. Der folgende Bildschirm wird erscheinen: 3. Geben Sie den Anwendernamen ein. 4. Geben Sie Ihr Passwort ein. 5. Bestätigen Sie Ihr Passwort. 6. Geben Sie Ihren Service-Namen ein. 7.
- Seite 33 Schritt 4 8. Klicken Sie auf ,,MAC Klonen/Eingabe”. Der folgende Bildschirm wird erscheinen: 9. Klicken Sie auf ,,MAC-Adresse klonen”. Hierdurch wird die MAC- Adresse des ersten PCs, der an den Router angeschlossen ist, geklont (kopiert). Hierdurch wird ebenfalls sichergestellt, dass, wenn der ISP Ihren Anschluss zu dieser MAC Adresse bindet, sie aktiv bleibt.
- Seite 34 Umgehung der NAT Firewall profitieren. Um einen Computer in die DMZ zu platzieren, geben Sie die IP-Adresse des Computers hier ein. Der Belkin Gateway Router unterstützt einen Computer in der DMZ. Bitte beachten Sie, dass, wenn ein Computer nicht durch die Firewall geschützt ist, er Angriffe von Hackern ausgesetzt ist.
- Seite 35 Schritt 4 Einstellungen für Virtuellen Server Einstellungen für Spezialanwendungen Klicken Sie auf ,,Spezialanwendungen-Ports”.
- Seite 36 Schritt 4 Klientenfiltereinstellungen Klicken Sie auf ,,LAN Klientenbeschränkungen”. Der Belkin Gateway Router kann so konfiguriert werden, dass er den Internet-Zugang an bestimmten Tagen und zu bestimmten Zeiten auf Computer beschränken kann.
- Seite 37 LAN DHCP Einstellungen Für Zugang zu diesem Bildschirm klicken Sie auf ,,LAN Dienste”. Ihr Belkin 4-Port Kabel-/DSL-Gateway Router erlaubt es Ihnen, eine interne IP-Adresse festzusetzen. Sie können den DHCP Dienst auch an- und ausstellen. Wir empfehlen, den DHCP Dienst für die einfachste Einrichtung Ihres Netzes zu verwenden.
- Seite 38 Schritt 4 Zeitzone einstellen Wenn Sie eine der zeitbasierten Funktionen des Routers verwenden, wie beispielsweise Klientenfilterung, müssen Sie die Zeitzone, in der Sie wohnen, einstellen, damit die Funktion richtig arbeitet. Passwort verändern Der Router wird ohne ein eingestelltes Passwort geliefert. Sie brauchen kein Passwort einzugeben.
- Seite 39 Schritt 4 Rücksetzen Wenn Ihr Router nicht mehr richtig funktioniert, können Sie den Router rücksetzen. Ihre Einstellungen gehen nicht verloren, wenn Sie auf den RÜCKSETZ-Knopf klicken. Sie werden aufgefordert, zu bestätigen, dass Sie den Gateway Router rücksetzen möchten. Die Stromversorgungslampe wird zu blinken beginnen, und die Lampen der Ports könnten blinken.
- Seite 40 Schritt 4 Firmware aktualisieren Belkin arbeitet ständig daran, die Gesamtfunktionalität des Routers zu verbessern, und wird von Zeit zu Zeit Firmware-Updates anbieten. Firmware-Updates können von Belkins Website heruntergeladen werden. Klicken Sie auf ,,Firmware Update”, um nach der neusten Version der Firmware zu sehen.
-
Seite 41: Beheben Von Fehlern
Beheben von Fehlern Mögliche Ursache Lösung für das Problem IIch kann nicht auf das Web- 1. Zugriff auf das Router- basierte Router- Einrichtungsdienstprogramm kann bis zu 15 Sekunden Einrichtungsdienstprogramm dauern. Vergewissern Sie sich, zugreifen, wenn ich die richtige dass Sie ausreichend lang Adresse eintippe: 192.168.2.1 warten. - Seite 42 Beheben von Fehlern Mögliche Ursache Lösung für das Problem Die WAN Link-LED ist nicht an 1. Überprüfen Sie den Anschluss oder ich kann nicht an das Kabel- zwischen dem Gateway Router oder DSL-Modem anschließen. und dem Kabel- oder DSL- Modem. Vergewissern Sie sich, dass das Netzkabel von dem Kabel- oder DSL-Modem an den mit WAN beschrifteten Port an...
- Seite 43 Beheben von Fehlern Problem Lösung für das Problem Mein Anschlusstyp ist eine 1. Vergewissern Sie sich, dass dynamische IP-Adresse. Ich kann Ihre Computer richtig konfiguriert sind und sämtliche nicht an das Internet anschließen. Netzkabel richtig angeschlossen sind. 2. Vergewissern Sie sich, dass das Kabel oder die DSL-Leitung richtig an Ihrem Kabel- oder DSL-Modem befestigt ist.
- Seite 44 Beheben von Fehlern Problem Lösung für das Problem Mein Anschlusstyp ist PPPoE. Ich 3. Vergewissern Sie sich, dass das kann nicht an das Internet Koaxialkabel oder die DSL- anschließen. Leitung richtig an Ihr Kabel- oder DSL-Modem angeschlossen ist. Lesen Sie die Anleitung zu Ihrem Modem, um zu überprüfen, dass es normal funktioniert.
-
Seite 45: Glossar Der Begriffe
Hostcomputern und ihre jeweiligen Domänennamen und IP-Adressen, so dass, wenn ein Domänenname angefordert wird (wie beim Tippen von ,,belkin.com” in Ihren Internet Browser), der Anwender zu der passenden IP-Adresse gesandt wird. Die DNS Server Adresse, die durch die Computer auf Ihrem Heimnetz verwendet wird, ist die Speicherstelle des DNS Servers, die Ihr ISP zugewiesen hat. - Seite 46 Verfahren können sämtliche Ihrer Computer auf Ihrem Heimnetz eine IP-Adresse verwenden. Bei Verwendung der NAT- Fähigkeit des Belkin 4-Port Kabel-/DSL-Gateway Routers können Sie von jedem Computer auf Ihrem Heimnetz auf das Internet zugreifen, ohne mehrere IP-Adressen von Ihrem ISP erwerben zu müssen.
-
Seite 47: Produktspezifikationen
Produktspezifikationen 4-Port Kabel-/DSL-Gateway Router F5D5230-4 Netznormen: IEEE 802.3, 802.3u 10Base-T Ethernet (WAN), 100Base-T Ethernet (LAN) IEEE 802.3x Flusskontrolle IEEE802.1p Prioritäts-Warteschlange ANS/IEEE 802.3 NWay auto-negotiation Protocol: CSMA/CD, TCP, IP, UDP, PPPoE, UND DHCP (Klient und Server) VPN unterstützt: PPTP, IPSec Durchlaufverwaltung: Browser Ports: 4 x 10/100Base-T Auto-Abtasten... -
Seite 48: Garantie, Fcc, Ce Angaben
GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF, MARKTGÄNGIGKEITSGARANTIEN UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Kein Belkin Händler, Agent oder Angestellter ist zu einer Veränderung, Erweiterung oder einem Zusatz zu dieser Garantie autorisiert. BELKIN IST NICHT VERANTWORTLICH FÜR BESONDERE, NEBEN- ODER FOLGESCHÄDEN, DIE AUS EINER VERLETZUNG DIESER GARANTIE ODER UNTER JEGLICHER ANDEREN RECHTSTHEORIE RESULTIEREN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF,... - Seite 49 Fax: +31 (0) 20 654 7349 Belkin Components, Ltd. 7 Bowen Crescent • West Gosford NSW 2250 • Australien Tel: +61 (2) 43254666 Fax: +61 (2) 43254277 21CL060-g © 2001 Belkin Components. Alle Rechte vorbehalten. Alle Warenzeichen sind eingetragene Warenzeichen der jeweils angegebenen Hersteller.
