Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 75

Quicklinks

Diese Anleitung herunterladen
Wireless Network Access Point
Point d'accès Réseau sans fil
Kabelloser Netzwerk Access Point
Draadloos netwerk accesspoint
Punto de acceso a la red inalámbrico
Access point di rete wireless
User Manual
Manuel de
l'Utilisateur
Benutzerhandbuch
Handleiding
Manual del usuario
Manuale utente
F5D6130
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Belkin F5D6130

Inhaltszusammenfassung für Belkin F5D6130

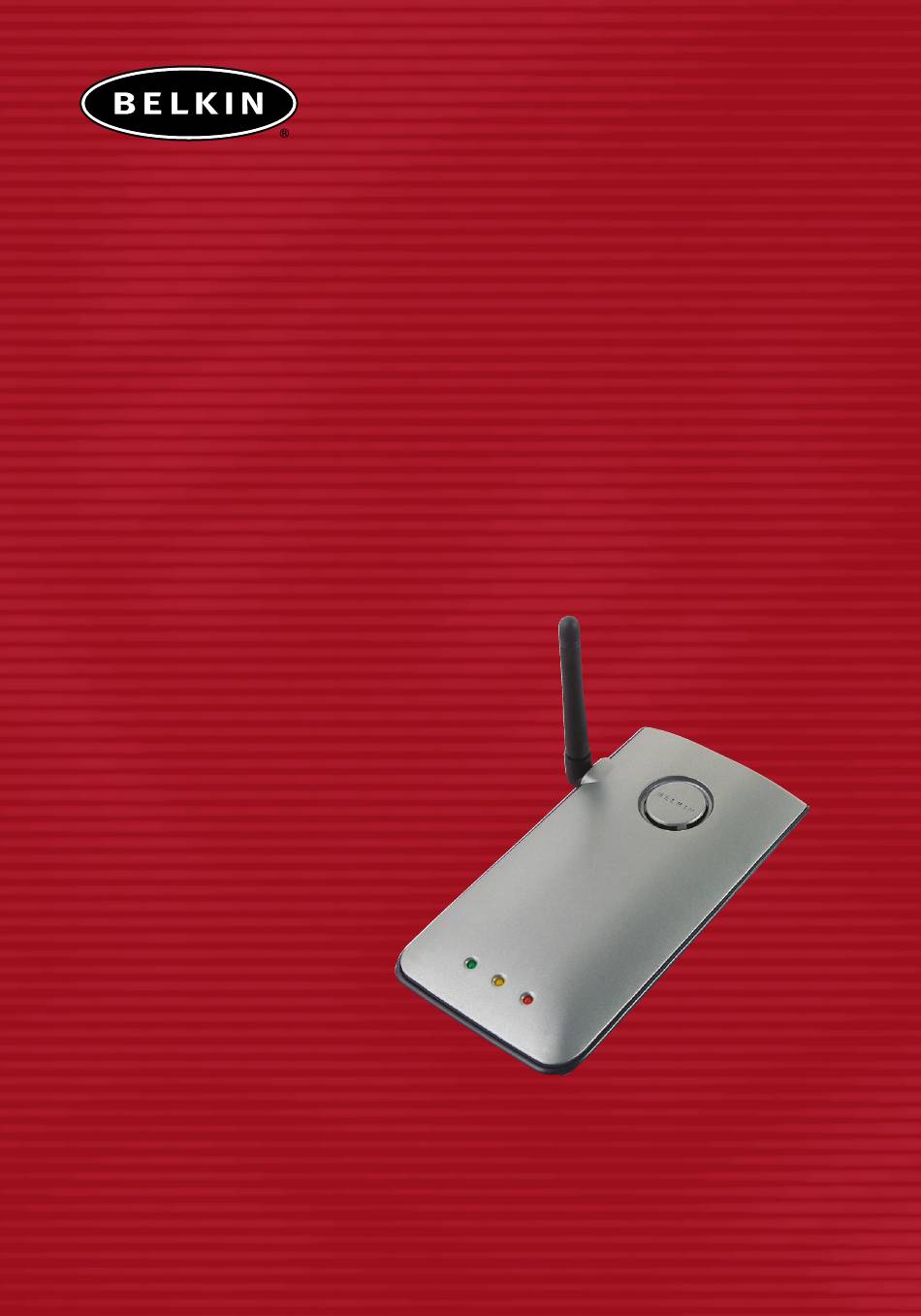

  • Seite 1 Wireless Network Access Point Point d'accès Réseau sans fil Kabelloser Netzwerk Access Point Draadloos netwerk accesspoint Punto de acceso a la red inalámbrico Access point di rete wireless User Manual Manuel de l'Utilisateur Benutzerhandbuch Handleiding Manual del usuario Manuale utente F5D6130...
  • Seite 74 Kabelloser Netzwerk Access Point Benutzerhandbuch F5D6130...
  • Seite 75 INHALTSVERZEICHNIS Einführung ..........1 Wichtigste Merkmale .

  • Seite 76: Einführung

    EINFÜHRUNG Wir beglückwünschen Sie zum Kauf des kabellosen Netzwerk Access Point von Belkin und heißen Sie in der Welt der Funknetzwerke willkommen. Die Vorteile dieser neuen, äußerst schnellen Technologie stehen zu Ihrer Verfügung: Jetzt können Sie sich im Büro oder zu Hause frei bewegen— und müssen keine Kabel mehr verlegen.

  • Seite 77: Wichtigste Merkmale

    EINFÜHRUNG Wichtigste Merkmale Große Flächenabdeckung bei hohen Datenraten Mit dem Access Point von Belkin decken Sie eine Innenraumfläche mit bis zu 100 m Radius oder eine Außenfläche mit mehr als 500 m Radius ab. Verschlüsselung mit bis zu 128 Bit Der Belkin Access Point kann die übertragenen Funkwellen verschlüsseln, so...

  • Seite 78: Verpackungsinhalt

    EINFÜHRUNG Freiberufler und kleine Unternehmen Verpackungsinhalt • 1 kabelloser Belkin Netzwerk Access Point • Netzteil • Software-CD • Benutzerhandbuch • Registrierkarte Anforderungen für die optionale Verwaltungssoftware • Windows® 98 SE, ME, 2000 oder XP • Mindestens 64 MB Arbeitsspeicher Systemanforderungen •...

  • Seite 79: Technische Daten

    EINFÜHRUNG Technische Daten Standards: IEEE 802.3 10Base-T Ethernet/100 Base-Tx Ethernet IEEE 802.11b Kabelloser Aufbau: Funk-Technologie: DSSS (Direct Sequence Spread Spectrum) 802.11b: 11 / 5,5 / 2 / 1 Mbit/s 802.11b: CCK, DQPSK, DBPSK 2,412-2,497 GHz ISM Frequenzband 802.11b: 11 für Nordamerika, 14 für Japan, 13 für Europa 64/128 Bit WEP-Verschlüsselung Unterstütztes Protokoll: CSMA/CD, TCP, IP, UDP und DHCP (Client)

  • Seite 80: Komponenten Des Access Point

    KOMPONENTEN DES ACCESS POINT Der Access Point kann vertikal oder horizontal auf dem Schreibtisch platziert oder an der Wand befestigt werden. Durch seine schmale Bauweise verbraucht er bei vertikaler Aufstellung besonders wenig Platz auf dem Schreibtisch. Alle Kabel sind an der Rückseite des Access Point angeschlossen, um eine ordentliche Installation zu erleichtern.
  • Seite 81 KOMPONENTEN DES ACCESS POINT Netzteilanschluss Schließen Sie hier das enthaltene 5 V DC Netzteil an. RJ45 Ethernet-Buchse An diese Buchse schließen Sie ein Ethernet-Kabel an. Das andere Kabelende wird an eine freie RJ45 10Base T- oder 100Base-T Schnittstelle eines Switch, Routers oder Hubs angeschlossen.

  • Seite 82: Aufstellung Des Access Point

    Wand montiert werden, wobei die Antenne(n) nach oben auszurichten sind. Es gibt weitere Möglichkeiten für eine Vergrößerung des Funkbereichs. Lösungsvorschläge finden Sie unter http://www.belkin.com/networking for solutions. Das Funksignal kann durch benachbarte kabellose Netzwerke, Mikrowellengeräte und schnurlose Telefone, die im 2,4 GHz Bereich senden, beeinträchtigt werden.

  • Seite 83: Schnellkonfigurierung

    Point zu installieren: Schritt 1: Anschließen des Access Point an einen Router, Ethernet-Switch oder Hub Überprüfen Sie den Inhalt der Packung. Die Packung müsste Folgendes enthalten: • 1 kabelloser Belkin Access Point • Netzteil • Software-CD • Benutzerhandbuch • Registrierkarte 1.

  • Seite 84: Schritt 2: Installieren Des Erkennungs-Assistenten ("Discovery Wizard")

    Netzwerk, damit Sie die IP-Adressse nicht selbst bestimmen müssen. 1. Legen Sie die CD in das CD-ROM-Laufwerk ein. 2. Das Installationsprogramm für den Belkin Access Point wird automatisch geöffnet. Erscheint das entsprechende Fenster nicht innerhalb von 15 bis 20 Sekunden, wählen Sie das CD-ROM-Laufwerk aus, und doppelklicken Sie auf den Ordner "Files"...
  • Seite 85 SCHNELLKONFIGURIERUNG 4. Der Softwareinstallations-Assistent wird gestartet. Klicken Sie im folgenden Bildschirm auf “Next” (Weiter): 5. Bestätigen Sie die Annahme der Benutzervereinbarung, und klicken Sie auf "Weiter". Folgen Sie den Schritten des Installations-Assistenten. Klicken Sie im letzten Bildschirm auf “Finish” (Fertig stellen). 6.

  • Seite 86: Konfigurieren Des Access Point Mit Dem Erkennungs-Assistenten

    KONFIGURIEREN DES ACCESS POINT MIT DEM ERKENNUNGS-ASSISTENTEN 1. Nach der Installation des Erkennungs-Assistenten wird auf dem Desktop ein Symbol angezeigt. Doppelklicken Sie auf das Symbol, um den Assistenten zu starten. 2. Beim Starten des Assistenten wird die Meldung "Scanning..." angezeigt. Das bedeutet, dass der Assistent nach Access Points in Ihrem Netzwerk sucht.
  • Seite 87 KONFIGURIEREN DES ACCESS POINT MIT DEM ERKENNUNGS-ASSISTENTEN 5. Im Browser wird die Anmeldeseite des Access Point angezeigt. Der Access Point wird ohne festgelegtes Kennwort ausgeliefert. Lassen Sie die Kennwortzeile auf dem Anmeldefenster leer, und klicken Sie auf "Submit" (Absenden), um sich anzumelden. 6.
  • Seite 88 KONFIGURIEREN DES ACCESS POINT MIT DEM ERKENNUNGS-ASSISTENTEN Arbeiten mit der Benutzeroberfläche des Access Point Wenn Sie die Erweiterte Benutzeroberfläche öffnen, sehen Sie zunächst die Homepage. Sie gibt einen Überblick über den Status und die Einstellungen des Access Point. Alle weiteren Konfigurationsseiten können von dieser Seite aus abgerufen werden.
  • Seite 89 KONFIGURIEREN DES ACCESS POINT MIT DEM ERKENNUNGS-ASSISTENTEN (4) Schaltfläche "Login/Logout" (Anmelden/Abmelden) Mit dieser Schaltfläche melden Sie sich am Access Point an oder ab. Wenn Sie am Access Point angemeldet sind, heißt die Schaltfläche "Logout" (Abmelden). Beim Anmelden gelangen Sie auf eine eigene Anmeldeseite, auf der Sie ein Kennwort eingeben müssen.

  • Seite 90: Konfigurieren Des Kabellosen Netzwerks

    KONFIGURIEREN DES KABELLOSEN NETZWERKS Auf der Registerkarte "Wireless" (Funk) können Sie die Einstellungen des kabellosen Netzwerks ändern. Sie können Änderungen am Namen des kabellosen Netzwerks (SSID), am Betriebskanal und an der Sicherheitsverschlüsselung vornehmen. IP-Einstellungen...
  • Seite 91 KONFIGURIEREN DES KABELLOSEN NETZWERKS Wechseln des Funkkanals Autom. Sie können einen von mehreren Betriebskanälen auswählen. In den USA stehen 11 Kanäle zur Auswahl, in Großbritannien und den meisten anderen europäischen Ländern 13 Kanäle. Bestimmte Länder haben abweichende Funkvorschriften. Der Access Point ist für den zulässigen Betrieb Ihres Landes konfiguriert.
  • Seite 92 KONFIGURIEREN DES KABELLOSEN NETZWERKS Ändern des Netzwerknamens (SSID) Zur Kennzeichnung Ihres kabellosen Netzwerks dient die sogenannte SSID, der Netzwerkname. Die Standard-SSID des Access Point lautet "WLAN". Sie können sie beliebig verändern oder die Vorgabe beibehalten. Werden weitere kabellose Netzwerke im Funkbereich betrieben, sollten Sie eine eindeutige SSID festlegen, also eine SSID, die von keinem anderen Netzwerk in der Nähe genutzt wird.
  • Seite 93 KONFIGURIEREN DES KABELLOSEN NETZWERKS Einstellen der WEP-Verschlüsselung mit einer Kennfolge Hinweis an Mac-Benutzer: Die Kennfolgenoption eignet sich nicht für Apple® AirPort®. Wenn Sie die Verschlüsselung für Ihren Mac-Computer nutzen möchten, müssen Sie sie manuell festlegen wie im nächsten Abschnitt beschrieben. 1.
  • Seite 94 KONFIGURIEREN DES KABELLOSEN NETZWERKS Manuelles Einstellen der Verschlüsselung mit einem Hexadezimalschlüssel Ein Hexadezimalschlüssel besteht aus Ziffern (0-9) und den Buchstaben A-F. 64-Bit-Schlüssel bestehen aus fünf zweistelligen Zahlen. 128-Bit-Schlüssel bestehen aus dreizehn zweistelligen Zahlen. Beispiel: AF 0F 4B C3 D4 = 64-Bit-Schlüssel C3 03 0F AF 0F 4B B2 C3 D4 4B C3 D4 E7 = 128-Bit-Schlüssel Legen Sie in den Feldern unten Ihren Schlüssel fest, indem Sie zwei Zeichen zwischen A-F und 0-9 eingeben.
  • Seite 95 KONFIGURIEREN DES KABELLOSEN NETZWERKS 2. Wenn Sie mit 64-Bit-Verschlüsselung arbeiten, werden vier Schlüsselfelder angezeigt. Wenn Sie mit 128-Bit-Verschlüsselung arbeiten, wird nur ein Schlüsselfeld angezeigt. Geben Sie in das/die Feld(er) den/die gewünschten Hexadezimalschlüssel ein. Wählen Sie nach der Eingabe den gewünschten Schlüssel aus, indem Sie das entsprechende Optionsfeld markieren.
  • Seite 96 MAC-Adresse des jeweiligen Clients und seine Verbindungsgeschwindigkeit. Erweiterte Einstellungen Belkin bietet eine Reihe zusätzlicher Funktionen. Mit Ausnahme des Namens des Access Point wird jedoch empfohlen, dass Sie diese Einstellungen unverändert lassen, wenn nicht ein besonderer Grund für eine Änderung vorliegt.
  • Seite 97 KONFIGURIEREN DES KABELLOSEN NETZWERKS Wiederherstellen des Normalbetriebs durch einen Neustart 1. Klicken Sie auf die Schaltfläche "Restart AP" (Access Point neu starten). 2. Das folgende Meldungsfenster wird geöffnet. Klicken Sie auf "OK". 3. Das folgende Meldungsfenster wird geöffnet. Der Neustart des Access Point nimmt bis zu 60 Sekunden in Anspruch.
  • Seite 98 KONFIGURIEREN DES KABELLOSEN NETZWERKS 1. Klicken Sie auf die Schaltfläche "Restore Defaults" (Vorgaben wiederherstellen). 2. Das folgende Meldungsfenster wird geöffnet. Klicken Sie auf "OK". 3. Das folgende Meldungsfenster wird geöffnet. Beim Wiederherstellen der Werkseinstellungen wird der Access Point neu gestartet. Das kann bis zu 60 Sekunden dauern.
  • Seite 99 KONFIGURIEREN DES KABELLOSEN NETZWERKS 1. Klicken Sie auf "Save" (Sichern). Das Fenster "File Download" (Datei herunterladen) wird geöffnet. Klicken Sie auf "Save" (Sichern). 2.Es wird ein Fenster geöffnet, in dem Sie den Pfad für die Konfigurationsdatei festlegen können. Legen Sie den Pfad fest. Sie können einen beliebigen Dateinamen festlegen oder die Vorgabe "Config"...

  • Seite 100: Wiederherstellen Einer Früheren Konfiguration

    KONFIGURIEREN DES KABELLOSEN NETZWERKS 3. Nach dem Sichern erscheint das folgende Fenster. Klicken Sie auf "Close " (Schließen). Wiederherstellen einer früheren Konfiguration Mit dieser Funktion können Sie eine gesicherte Konfiguration wieder aktivieren. 1. Klicken Sie auf "Browse" (Durchsuchen). Es wird ein Fenster geöffnet, in dem Sie den Pfad der Konfigurationsdatei...

  • Seite 101: Firmware Aktualisieren

    Von Zeit zu Zeit veröffentlicht Belkin möglicherweise neue Versionen der Access Point-Firmware. Firmware-Updates enthalten verbesserte Funktionen und Lösungen für eventuelle Probleme. Wenn Belkin eine neue Firmware veröffentlicht, können Sie sie von der Belkin Website herunterladen und die Firmware Ihres Access Point auf den neuesten Stand bringen.
  • Seite 102 KONFIGURIEREN DES KABELLOSEN NETZWERKS Aktualisieren der Access Point-Firmware 1. Klicken Sie auf der Seite "Firmware Update" (Firmware-Aktualisierung) auf "Browse" (1) [Durchsuchen]. Es wird ein Fenster geöffnet, in dem Sie den Pfad der Firmware-Aktualisierungsdatei wählen können. Alle Firmware- Dateien haben die Dateinamenerweiterung ".dlf". 2.
  • Seite 103 KONFIGURIEREN DES KABELLOSEN NETZWERKS 3. Im Feld "Update Firmware" (Firmware aktualisieren) werden jetzt der Pfad und der Name der ausgewählten Firmware-Datei angezeigt. Klicken Sie auf "Update" (Aktualisieren). 4. Sie werden gefragt, ob Sie fortfahren möchten. Klicken Sie auf "OK". 5. Ein weiteres Meldungsfenster erscheint. Es weist darauf hin, dass der Access Point eine Minute lang nicht reagieren wird, während die Firmware geladen und der Access Point neu gestartet wird.
  • Seite 104 KONFIGURIEREN DES KABELLOSEN NETZWERKS Einstellen oder Ändern des Administratorkennworts Der Access Point wird ohne festgelegtes Kennwort ausgeliefert. Sie können auf dieser Seite ein Kennwort festlegen und dadurch die Sicherheit erhöhen. Notieren Sie sich das Kennwort, und bewahren Sie es sicher auf. Sie benötigen es, wenn Sie sich künftig am Access Point anmelden möchten.

  • Seite 105: Fehlerbehebung

    FEHLERBEHEBUNG Technische Informationen und Unterstützung erhalten Sie unter www.belkin.com/networking oder www.belkin.com im Bereich "Tech Support" (Kundendienst). Support per Telefon erhalten Sie bei Bedarf unter der Nummer 00 800 223 55 460.

  • Seite 106: Rechtliche Hinweise

    FCC-Erklärung KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC- BESTIMMUNGEN ÜBER DIE ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass dieser Artikel Nr. F5D6130 auf den sich diese Erklärung bezieht, in Einklang mit Teil 15 der FCC- Regelungen steht.

  • Seite 107: Ic-Hinweis (Kanada)

    • EN 300 328 Technische Anforderungen an Funkgeräte • ETS 300 826 Allgemeine Anforderungen zu elektromagnetischen Strahlungen von Funkgeräten Den Sendertyp finden Sie auf dem Produkterkennungsschild Ihres Belkin-Produkts. Produkte mit dem CE-Zeichen entsprechen der Richtlinie zur Elektromagnetischen Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (72/23/EWG) der EU-Kommission. Aus der Einhaltung dieser Richtlinien geht hervor, dass das Gerät den folgenden europäischen Normen...
  • Seite 108 Belkin Corporation gewährleistet hiermit, dass dieses Produkt während seiner gesamten Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenem Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitraums ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde.
  • Seite 109 USA: 877 736 5771 P74341ea © 2004 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. Mac, Mac OS, AppleTalk, Apple und AirPort sind Marken der Apple Computer, Inc., die in den USA und anderen Ländern eingetragen sind.
