EEM-MA200/EEM-MA250
4-7
PHOENIX CONTACT
4.5.5

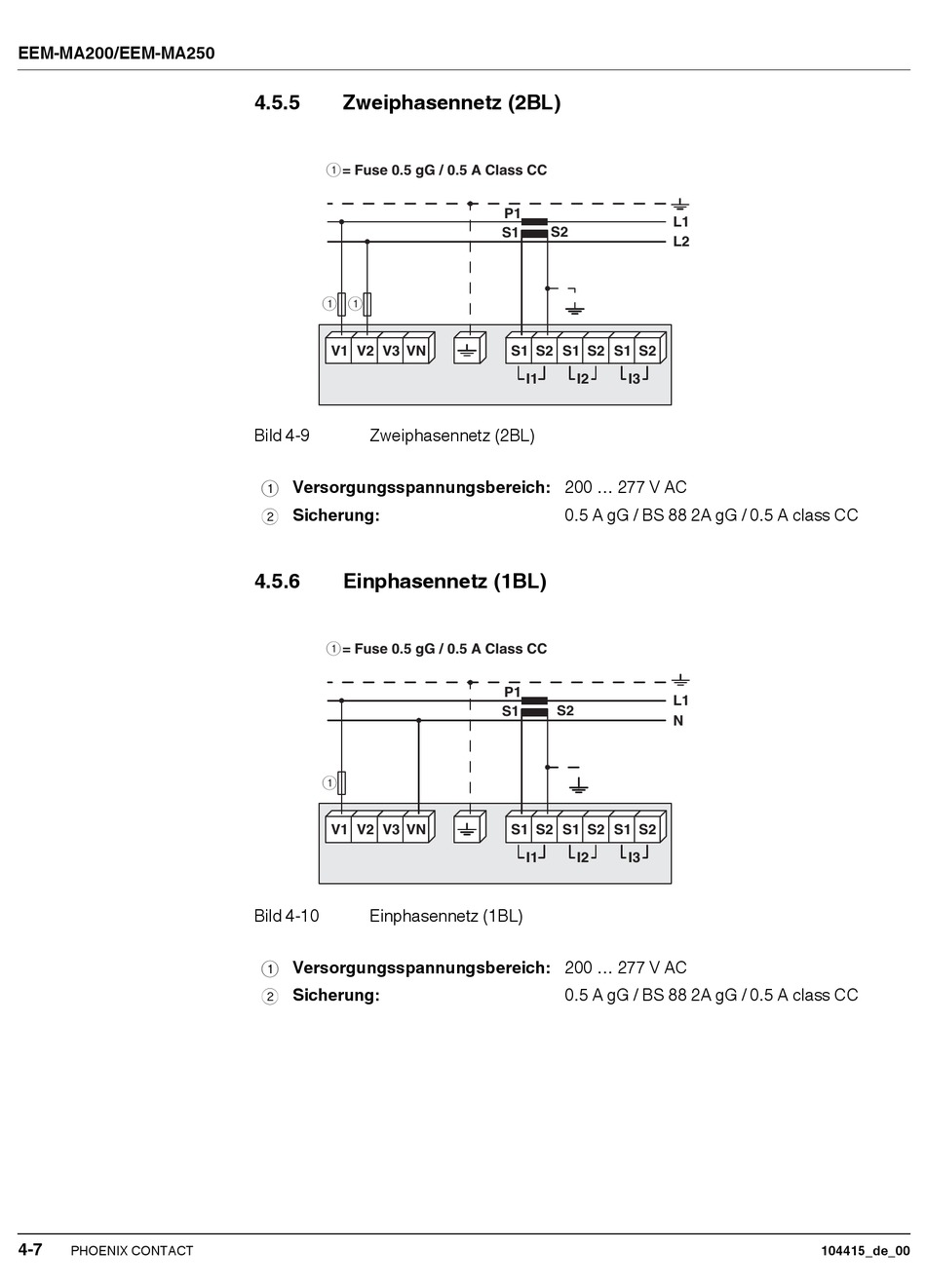

Zweiphasennetz (2BL)

1 = Fuse 0.5 gG / 0.5 A Class CC
1 1
V1 V2 V3 VN
Bild 4-9 Zweiphasennetz (2BL)
1 Versorgungsspannungsbereich: 200 ... 277 V AC
2 Sicherung:
4.5.6

Einphasennetz (1BL)

1 = Fuse 0.5 gG / 0.5 A Class CC
1
V1 V2 V3 VN
Bild 4-10 Einphasennetz (1BL)
1 Versorgungsspannungsbereich: 200 ... 277 V AC
2 Sicherung:
P1
L1
S1 S2
L2
S1 S2 S1 S2 S1 S2
I1 I2 I3
0.5 A gG / BS 88 2A gG / 0.5 A class CC
P1
L1
S1 S2
N
S1 S2 S1 S2 S1 S2
I1 I2 I3
0.5 A gG / BS 88 2A gG / 0.5 A class CC
104415_de_00
