1 = Fuse 0.5 gG / 0.5 A Class CC
1 1 1
V1 V2 V3 VN

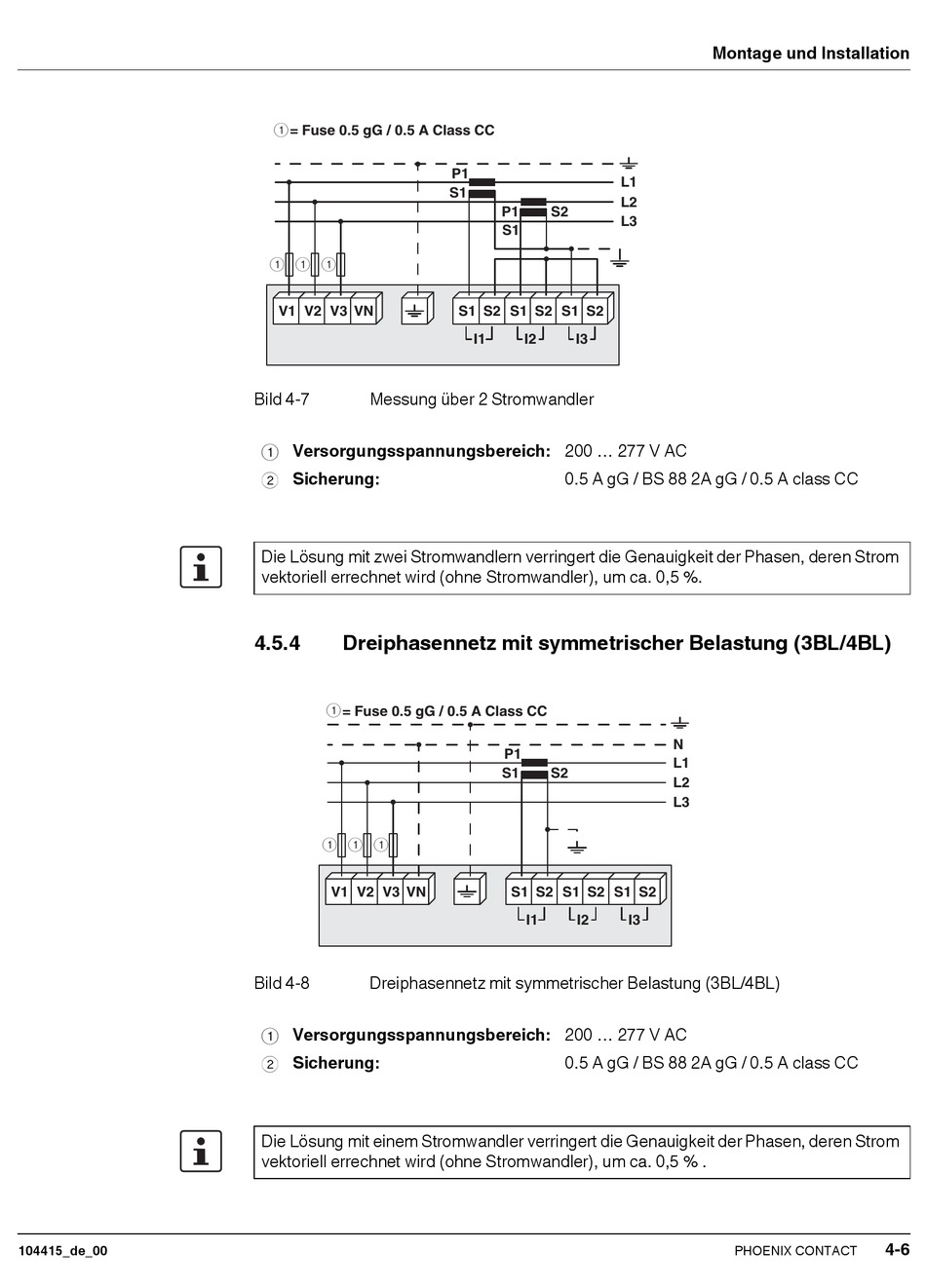

Bild 4-7 Messung über 2 Stromwandler
1 Versorgungsspannungsbereich: 200 ... 277 V AC
2 Sicherung:
Die Lösung mit zwei Stromwandlern verringert die Genauigkeit der Phasen, deren Strom
vektoriell errechnet wird (ohne Stromwandler), um ca. 0,5 %.
4.5.4

Dreiphasennetz mit symmetrischer Belastung (3BL/4BL)

1 = Fuse 0.5 gG / 0.5 A Class CC
1 1 1
V1 V2 V3 VN
Bild 4-8 Dreiphasennetz mit symmetrischer Belastung (3BL/4BL)
1 Versorgungsspannungsbereich: 200 ... 277 V AC
2 Sicherung:
Die Lösung mit einem Stromwandler verringert die Genauigkeit der Phasen, deren Strom
vektoriell errechnet wird (ohne Stromwandler), um ca. 0,5 % .
P1
L1
S1
L2
P1 S2
L3
S1
S1 S2 S1 S2 S1 S2
I1 I2 I3
0.5 A gG / BS 88 2A gG / 0.5 A class CC
P1
S1 S2
S1 S2 S1 S2 S1 S2
I1 I2
0.5 A gG / BS 88 2A gG / 0.5 A class CC
Montage und Installation
N
L1
L2
L3
I3
