EEM-MA200/EEM-MA250
4-3
PHOENIX CONTACT
4.4
Abschlusswiderstand
Bei einer MODBUS-Kommunikation muss die RS-485 Leitung an beiden Busenden mit
einem 120 Ω Widerstand (liegt dem Gerät bei) abgeschlossen werden.
120 W
LIYCY-CY
13 15 17
NC +
-
RS485

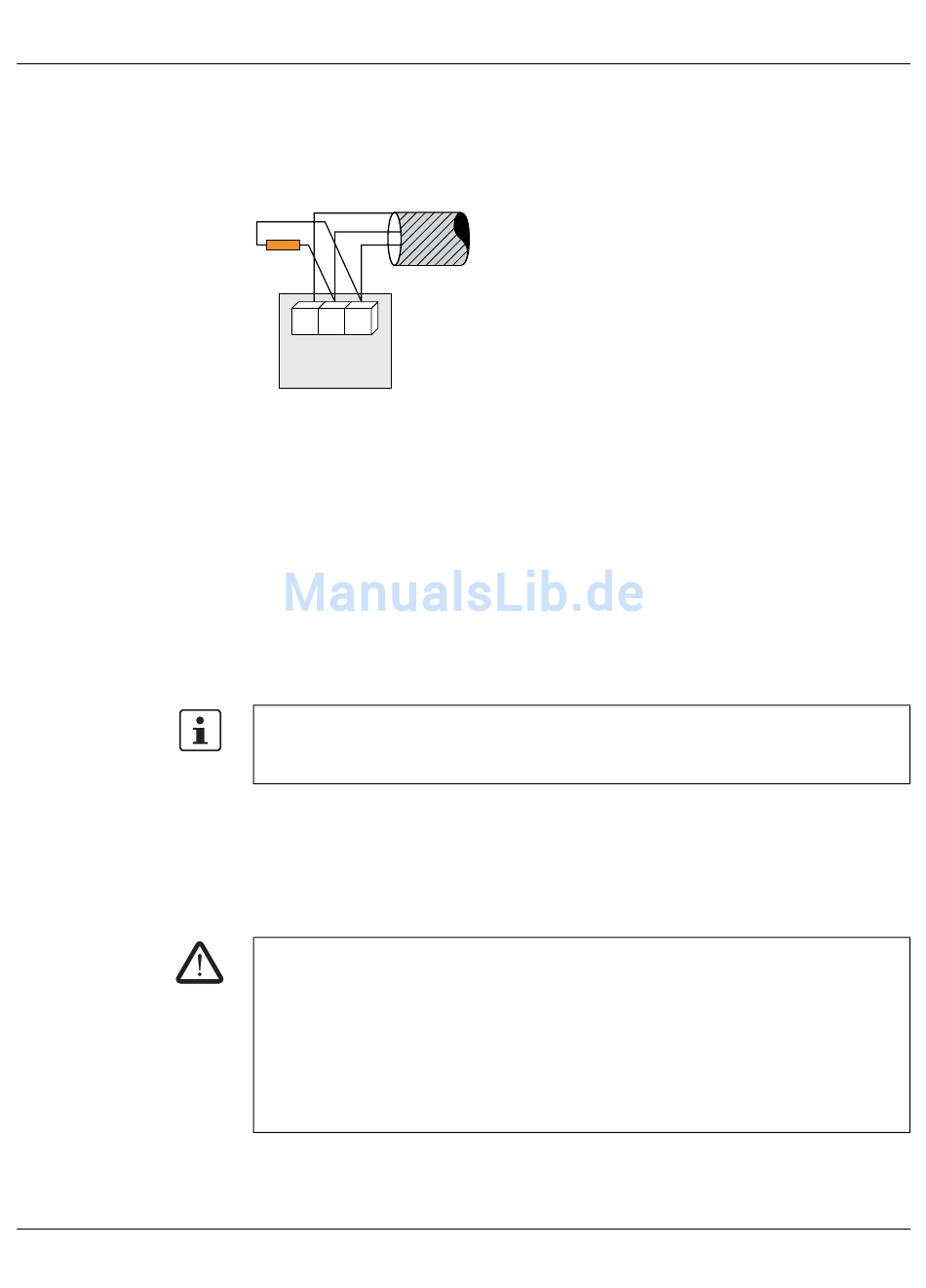

Bild 4-3
Abschlusswiderstand
RS-485 Endteilnehmer: Schließen Sie den Widerstand zwischen den Klemmen 15 und 17
an.
RS-485 Teilnehmer: Kein Widerstand zwischen den Klemmen 15 und 17 angeschlossen.
4.5
Installation
Das Gerät ist für den Anschluss an verschiedene Netzarten in Zwei-, Drei- oder Vierleiter-
netzen mit symmetrischer oder asymmetrischer Belastung vorgesehen. Die Strommessung
muss grundsätzlich über geeignete Stromwandler erfolgen.
Bei der Messung über Stromwandler wird die Genauigkeit der Messung maßgeblich von
der Qualität der eingesetzten Wandler beeinflusst.
Ein Betrieb über Spannungswandler ist nicht möglich.
4.5.1
Externe Stromwandler
Bei der Auswahl des Stromwandlers muss der Sekundär-Nennstrom 5 A betragen. Der
Primär-Nennstrom wird durch die Stromaufnahme des Verbrauchers bestimmt. Passende
Stromwandler der PACT Familie finden Sie im Phoenix Contact-Katalog INTERFACE.
GEFAHR: Gefahr von Stromschlägen
Installieren Sie Stromwandler und zugehörige Messgeräte nur im spannungslosen Zu-
stand der Anlage.
Beachten Sie bei der Verdrahtung der Stromwandler die Anschlussordnung (Stromfluss-
richtung): Primarkreis: K-P1 → L-P2; Sekundarkreis: k-S1→ I-S2
Beim Betrieb des Stromwandlers mit offenem Sekundärkreis können an den
Sekundärklemmen für den Menschen gefährliche Spannungen auftreten.
Erden Sie nicht die Sekundärseite eines Stromwandlers in einem IT-Netz.
104415_de_00
