2.2 Kondenswasserablauf

Bei trockener Umgebung und in Kombination mit einem
rotierenden Wärmetauscher wird in der Regel kein
Kondenswasserablauf benötigt. In Wohnräumen liegt
immer eine bestimmte Feuchtigkeitsbelastung vor, daher
sollte ein Kondenswasserablauf an das Gerät angeschlossen
werden, wenn viel Feuchtigkeit produziert wird.

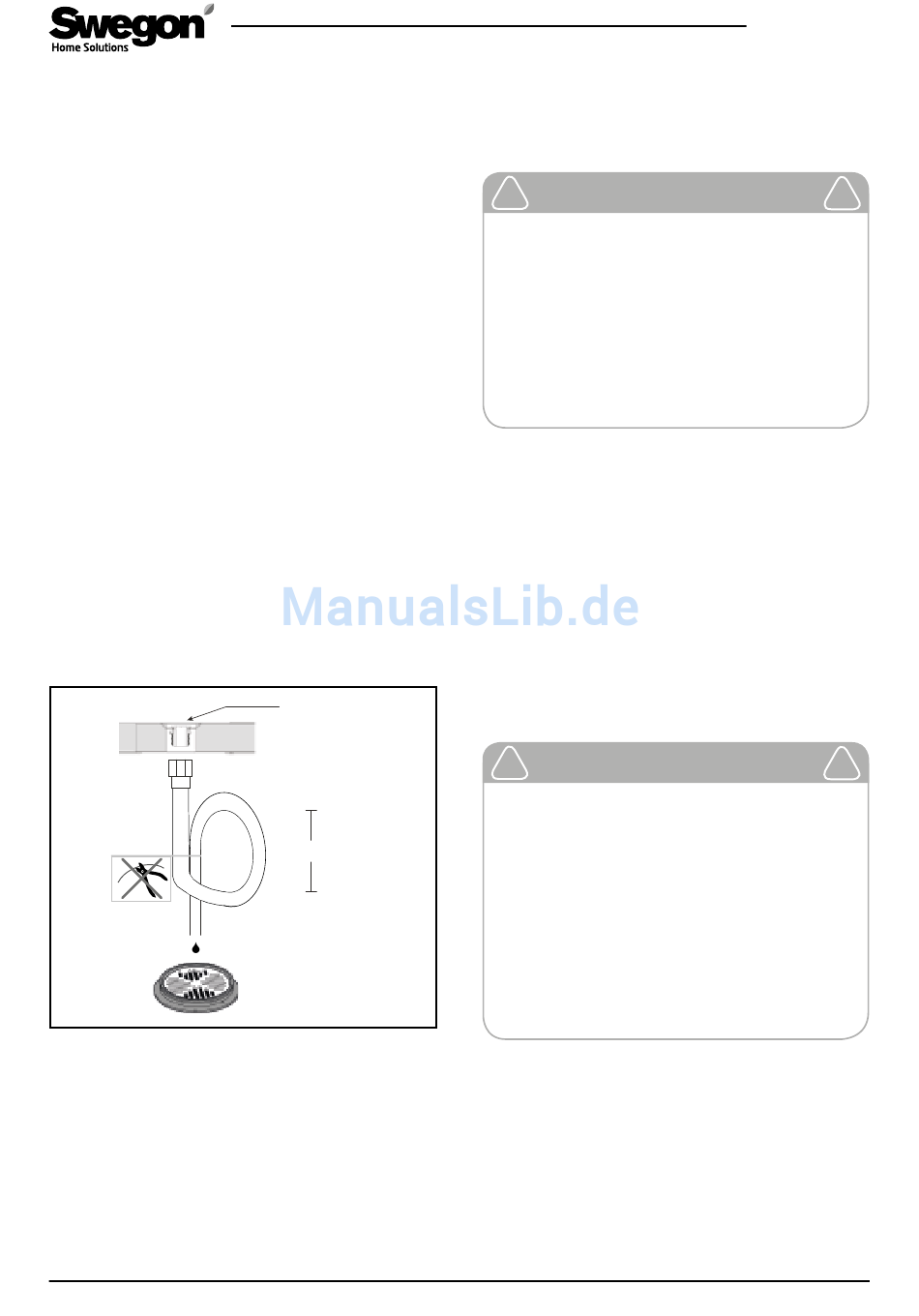

Der Abflussschlauch wird an den Kondenswasserstutzen
am Gerät angeschlossen (3/8" Außengewinde). Das
Kondenswasser wird mit einem Schlauch oder einem
Rohr mit einem Innendurchmesser von mindestens 12
mm in einen Bodenabfluss, Siphon eines Waschbeckens
oder ähnliches geleitet. Der Schlauch darf nicht direkt
an den Abfluss angeschlossen werden. Der Schlauch
darf keinen anderen Geruchsverschluss haben oder
waagerecht montiert werden. Die Dichtungshöhe des
Siphons muss mindestens 100 mm betragen.
Der Kondenswasserablauf ist an der
Geräteaußenseite mit einem Stopfen
verschlossen. Der Stopfen ist zu entfernen, wenn der
Kondenswasserablauf verwendet wird. Kontrollieren,
dass der Kondenswasserablauf nicht verstopft ist
und die einwandfreie Funktion durch Ausgießen von
etwas Wasser auf den Geräteboden kontrollieren.
Der Kondenswasserablauf befindet sich im hinteren
Geräteteil unter dem Wärmetauscher.
Der Ableitungsschlauch für Kondenswasser ist
Zusatzausstattung (Artikelnummer: 502 103). Der
Schlauch verfügt über eine fertige Schleife, die als
Siphon dient.
Als Zubehör ist zudem ein Siphon aus Metall (UVL)
erhältlich.
2.3 Kanäle
Lüftungskanäle, Schalldämpfer, Zuluftventile,
Lufteinlassgitter und Fortluftrohre sind gemäß den
Lüftungszeichnungen zu montieren. Um zu verhindern,
dass Schall übertragen wird, dürfen die Kanäle nicht
direkt an Baukonstruktionen montiert werden.
Die Lüftungskanäle werden isoliert, um die Wärme-
sowie Kälteverluste zu reduzieren und um zu
8 www.swegonhomesolutions.de
3/8-Zoll-
Außengewinde
200 mm
verhindern, dass Wasser kondensiert. Außerdem dient
die Isolierung im Brandfall dazu, die Ausbreitung von
Feuer zu verhindern. Kalte Kanäle müssen unbedingt
spaltfrei isoliert werden, damit keine Feuchtigkeit
kondensieren kann.
!
Wichtig
Um sicherzustellen, dass die Lüftungskanäle
mit den richtigen Kanalanschlüssen am
Gerät verbunden werden, kontrollieren
Sie, ob das Gerät in Rechts- oder
Linksausführung geliefert wurde. Die
korrekte Montage der Kanalanschlüsse ist
anhand des Lüftungsplans zu kontrollieren.
Siehe auch die Maßangaben im Abschnitt
„Technische Daten".
2.3.1 Inbetriebnahme vom Küchenbypass
Das Gerät besitzt zusätzliche Kanalanschlüsse für die
Abluft von der Dunstabzugshaube an der Ober- und
Unterseite. Die Abluft von der Dunstabzugshaube
strömt direkt durch den Abluftventilator des Geräts
und nicht durch den Wärmetauscher. Daher darf
die allgemeine Küchenlüftung nicht über die
Dunstabzugshaube erfolgen. Im Lieferzustand sind
beide Kanalausgänge, die den Wärmetauscher
passieren, mit einer Abdeckung versehen.
Bei einer Nutzung des Kanalanschlusses, der als Bypass
von der Küche ausgelegt ist, muss der Kanal zwischen
Dunstabzugshaube und Gerät so montiert werden, dass
eine Reinigung möglich ist.
!
Wichtig
Ein Bypass für die Küche wird verwendet,
wenn die Luftvolumenströme von der
Dunstabzugshaube/Küche forciert werden.
Die allgemeine Küchenlüftung soll über
den Abluftkanal geleitet werden. Wenn die
allgemeine Lüftung kontinuierlich über die
Dunstabzugshaube erfolgt, kommt es zu einem
Ungleichgewicht zwischen Zu- und Abluft
im Wärmetauscher, was den Wirkungsgrad
reduziert und die Schutzfunktionen des Geräts
im Winter reduziert.
Demontage der Abdeckung an der Geräteoberseite
Das Öffnen des Geräts und die Demontage der
Schutzbleche werden im Abschnitt „Service" beschrieben.
• Öffnen Sie die Inspektionstür des Geräts und
demontieren Sie die Schutzbleche vor Wärmetauscher
und Abluftventilator.
• Schrauben Sie das Schutzblech über dem
Kanalanschluss ab.
