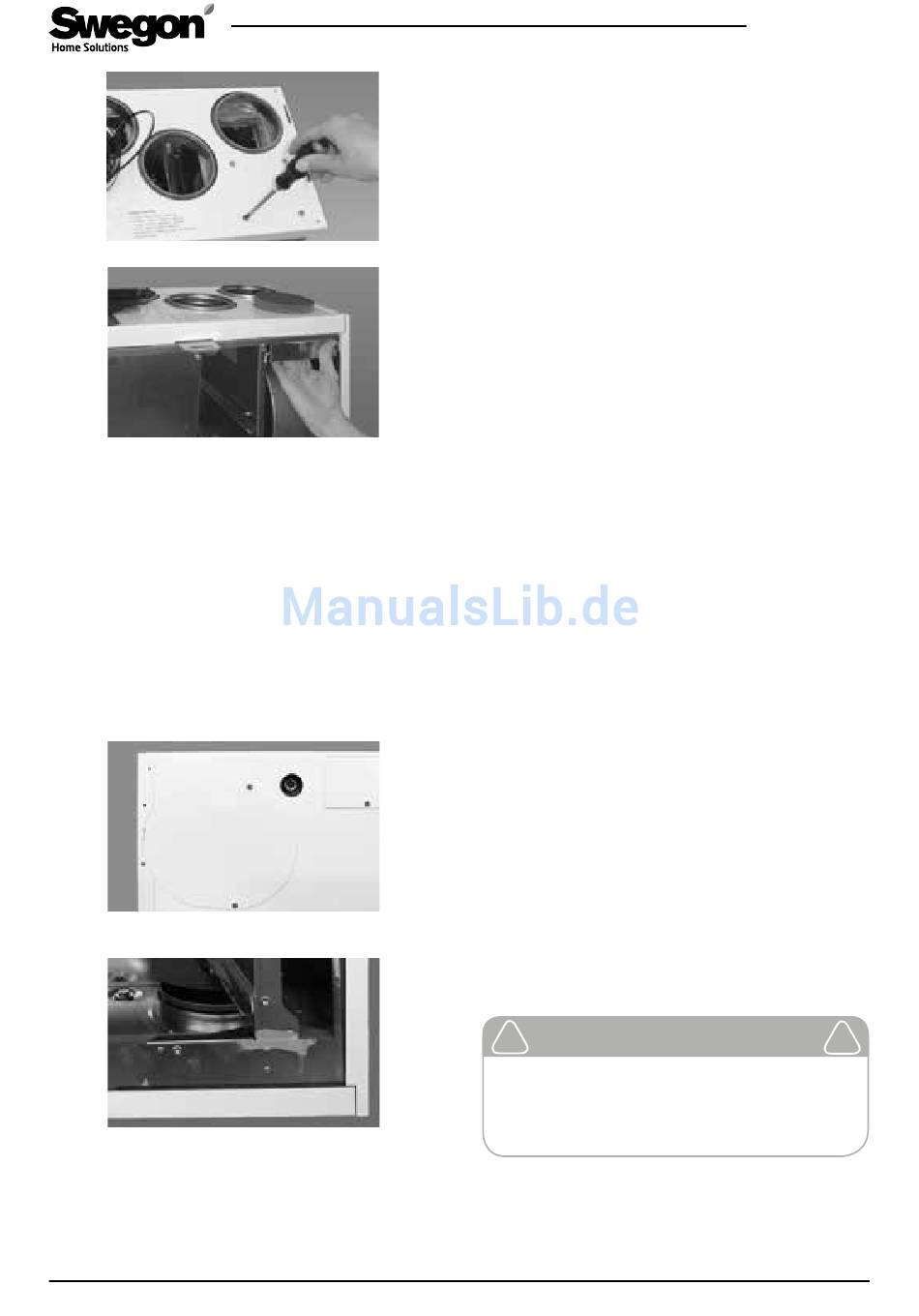

• Entfernen Sie die Abdeckung samt zugehöriger Isolierung.
• Verschrauben Sie die Schutzbleche für
Abluftventilator sowie Wärmetauscher an ihren
Positionen und schließen Sie die Inspektionstür. Die
Kanalanschlüsse können jetzt montiert werden.
Demontage der Abdeckung an der Geräteunterseite
Das Öffnen des Geräts sowie die Demontage von
Schutzblechen und Wärmetauscher werden im
Abschnitt „Service" beschrieben.
• Öffnen Sie die Inspektionstür des Geräts
und demontieren Sie das Schutzblech des
Wärmetauschers. Ziehen Sie den Wärmetauscher aus
dem Gerät.
• Schrauben Sie das Schutzblech über dem
Kanalanschluss ab.
• Entfernen Sie die Abdeckung samt zugehöriger
Isolierung.
• Schieben Sie den Wärmetauscher wieder in das
Gerät, verschrauben Sie das Schutzblech an seiner
Position und schließen Sie die Inspektionstür.
Änderungen vorbehalten.
2.4 Abdichtung der Kanaldurchführungen
Es ist wichtig, dass die Diffusionssperre an den
Kanaldurchführungen ebenfalls dicht ist. Wir empfehlen
die Nutzung eines für das Gerät vorgesehenen
Montagerahmens (Zubehör, PR085YP), um die
Diffusionssperre in der Dachgeschossdecke abzudichten.
Schneiden Sie Öffnungen zu, die im Durchmesser etwa
10 mm kleiner als die Kanäle sind. Schrauben Sie den
Montagerahmen am Dach durch die Seitenöffnungen
fest. Die Kunststofffolie der Diffusionssperre
wird entweder zwischen Montagerahmen und
Baukonstruktion gespannt oder mit Klebeband dicht am
Montagerahmen fixiert.
Die Isolierungsstärke und die Außenschicht der
Lüftungskanäle variiert je nach Isoliermaterial,
Klima und nationalen Normen. Daher gibt Swegon
keine Empfehlungen für Isolierungsstärken. Die
meisten Hersteller von Isoliermaterial bieten
Berechnungsprogramme für die Berechnung der
ausreichenden und korrekten Isolierung.
Bei Renovierungsprojekten sollte man prüfen, ob die
vorhandenen Kanäle ausreichend und korrekt isoliert
sind. Die richtige Isolierung ist erforderlich, damit das
Gerät einwandfrei funktioniert. Sind die Kanäle –
selbst auf einer kleinen Fläche – nicht isoliert,
besteht ein hohes Risiko für Kondensation und
Folgeschäden.
Der Zuluftkanal sollte eine Schallisolierung auf der
Strecke zwischen dem Kanalausgang des Gerätes
und dem Schalldämpfer erhalten, damit die
Ventilatorgeräusche sich nicht im Raum ausbreiten.
Normalerweise werden Lüftungskanäle auf folgende Art
isoliert:
• Außenluftkanäle werden in warmen Bereichen
isoliert.
• Fortluftkanäle müssen immer gemäß der
nationalen Vorschriften isoliert werden.
Siehe separate Projektierungsanleitung (z. B.
Brandschutzvorschriften).
• Zuluftkanäle werden in kalten Räumlichkeiten isoliert.
• Abluftkanäle werden in kalten Räumlichkeiten isoliert.
• Wenn die Luft in den Kanälen kälter ist als
die Umgebung, muss die Isolierung mit einer
Diffusionssperre geschützt werden.
! Wichtig
Selbst geringfügige Mängel in
der Isolierung beeinträchtigen die
Schalldämpfung und bewirken ein Risiko
für eine Kondensation sowie Folgeschäden.
R3.061016
!
