korrekt positioniert sind. Das Gerät ist verriegelt,
wenn die Schraubenköpfe am vorderen Teil des
Deckenmontagerahmens in ihre ursprünglichen
Stellungen zurückkehren. Das Gerät wird
abschließend an seiner Position fixiert, indem die
Sicherungsschrauben leicht angezogen werden.
1
2
1. Montageblech
2. Befestigungshaken
3. Sicherungsschraube

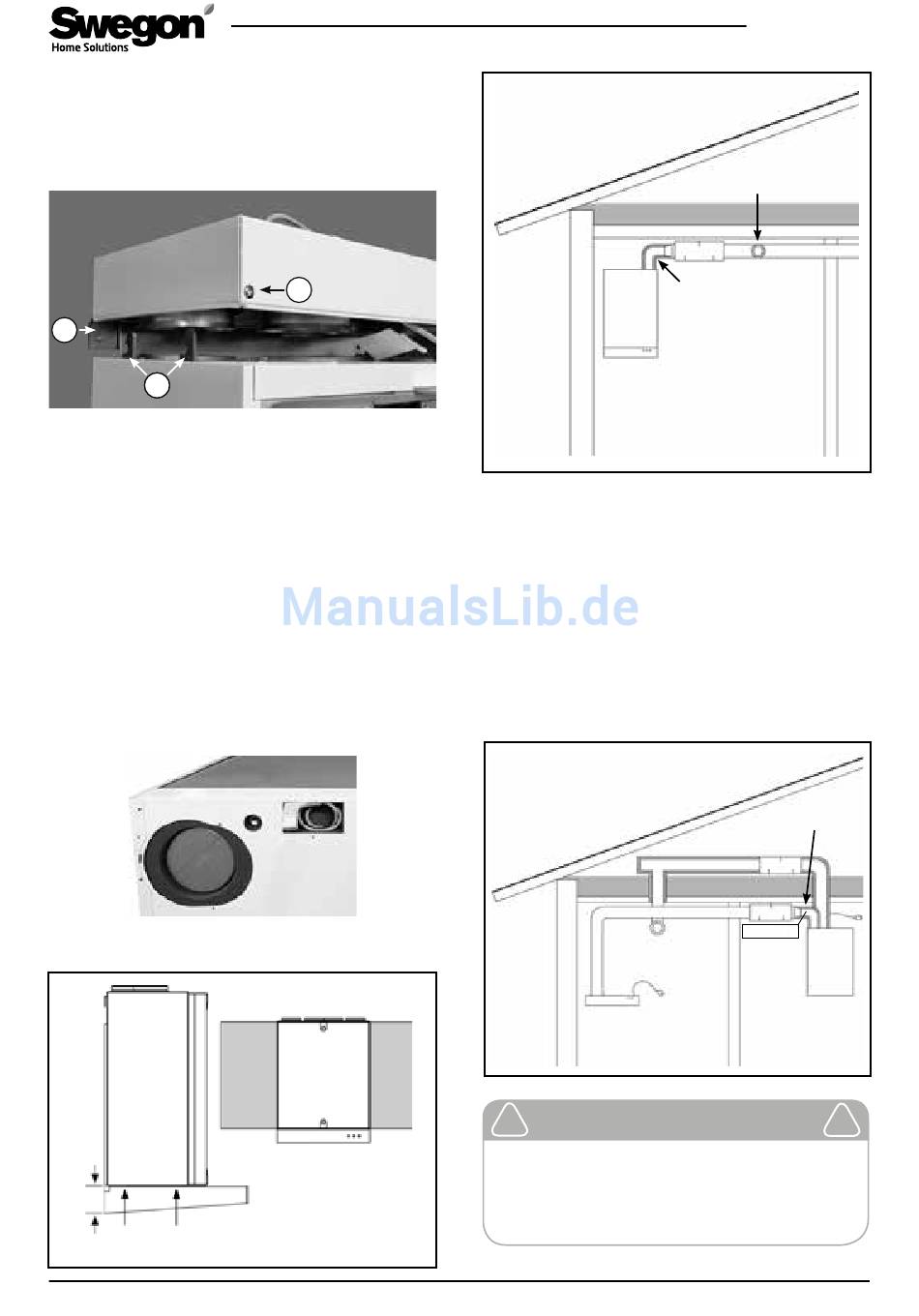

2.1.3 Swegon CASA-Dunstabzugshaube mit
Direktanschluss am Gerät
Die Swegon CASA Jazz-Dunstabzugshaube kann direkt
am Lüftungsgerät montiert werden. In diesem Fall wird
der Abluftkanal direkt mit dem Kanalanschluss an der
Geräteunterseite verbunden. Die Dunstabzugshaube
wird mit den im Lieferumgang enthaltenen Schrauben
am Gerät befestigt. Die Dunstabzugshaube ist je
nach Modell des Lüftungsgeräts in Rechts- bzw.
Linksausführung erhältlich.
Das Lüftungsgerät kann über die Bedieneinheit der
Dunstabzugshaube gesteuert werden.
Die Strom- und Steuerkabel sowie der Abluftanschluss für die
Dunstabzugshaube befinden sich unter den Abdeckplatten am
Geräteboden.
115 mm
Befestigungsschrauben
der Dunstabzugshaube
Änderungen vorbehalten.
3
Küchenluftvolumenstrom von der
Dunstabzugshaube bei Boost
2.1.4 Swegon CASA-Dunstabzugshaube vom Gerät
getrennt
Die kompatible Swegon CASA-Dunstabzugshaube kann
separat vom Lüftungsgerät montiert werden. In diesem
Fall wird die Abluft von der Dunstabzugshaube zu einem
zusätzlichen Kanalanschluss an der Geräteoberseite
geleitet. Der Kanal zwischen der Dunstabzugshaube
und dem Gerät ist so zu montieren, das er sich einfach
reinigen lässt.
Das Lüftungsgerät kann über die Bedieneinheit der
Dunstabzugshaube gesteuert werden.
Allgemeine Küchenlüftung
über Abluftauslässe
Küchenluftvolumenstrom von der
Dunstabzugshaube bei Boost
!
Wichtig
Der Kanalanschluss vom Gerät mit Ø
100 mm muss so nahe wie möglich am
Gerät mit einem Übergangsstück für Ø
125 mm versehen werden.
R3.061016
Allgemeine Küchenlüftung
über Abluftauslässe
∅ 125 mm
Schallisolierung
Schallisolierung
∅ 125 mm
∅ 125 mm
∅ 100 mm
!
