7.4.4 Überwachung (DDC)
• Die DDC-Steuerung kann an der Bedieneinheit über
das Menü für Einstellungen/Fernüberwachung (DDC)
aktiviert/deaktiviert werden.
• Für eine vorübergehende Temperaturregelung kann
eine Temperatursenkung für die Betriebspositionen
Verreist und Abwesend ausgewählt werden.
• Zwischen den Spannungen 2, 5 und 8 V erfolgt eine
stufenlose Steuerung. Hierbei schaltet die Lüftung
stufenlos zwischen den Betriebspositionen Abwesend
– Abwesend – Boost um. Ansonsten findet die
Steuerung gemäß der normalen DDC-Steuerung
statt.
8: 0 V (GND)
7: Nicht verwendet.
6: Istwert für die Ventilatordrehzahl 0-10 V GS
0 V = Keine DDC-Steuerung
1 V = Verreist
2 V = Abwesend
5 V = Anwesend
8 V = Boost
10 V = Gestoppt
5: Nicht verwendet.
4: Ventilatordrehzahlsteuerung 0-10 V GS (+/- 0,5 V)
DDC wird nicht verwendet
Verreist = 1 V GS
Abwesend
Anwesend
Boost = 8 V GS
Gestoppt
3: Alarm – Signal vom Lüftungsgerät
(Erdungskontakt)*
2: Notstopp/Feueralarm (das Gerät wird angehalten,
wenn der Kontakt zwischen den Klemmen 1-2 unter-
brochen wird)*
1: 0 V (GND)
Änderungen vorbehalten.
= 0 V GS
= 2 V GS
= 5 V GS
= 10 V GS
Alarm output
max 40V, 500mA
Close = alarm
Open = no alarm

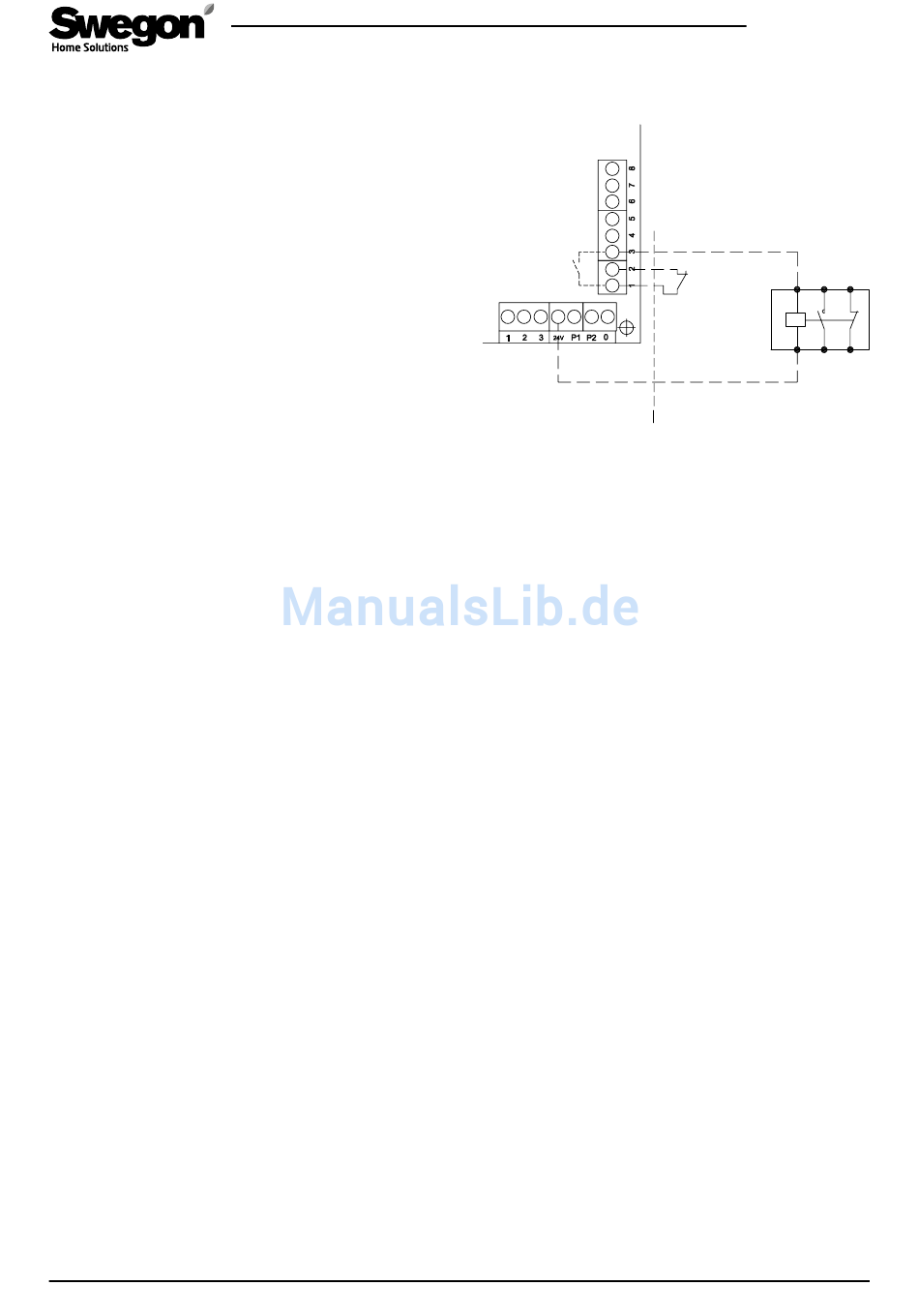

*) Anschluss von Alarm/Notstopp
R3.061016
A2
24VDC
max 500mA
A1
Zuständigkeit
