Benötigte Befestigungselemente - Matrix E7Xe Bedienungsanleitung

BENÖTIGTE BEFESTIGUNGSELEmENTE

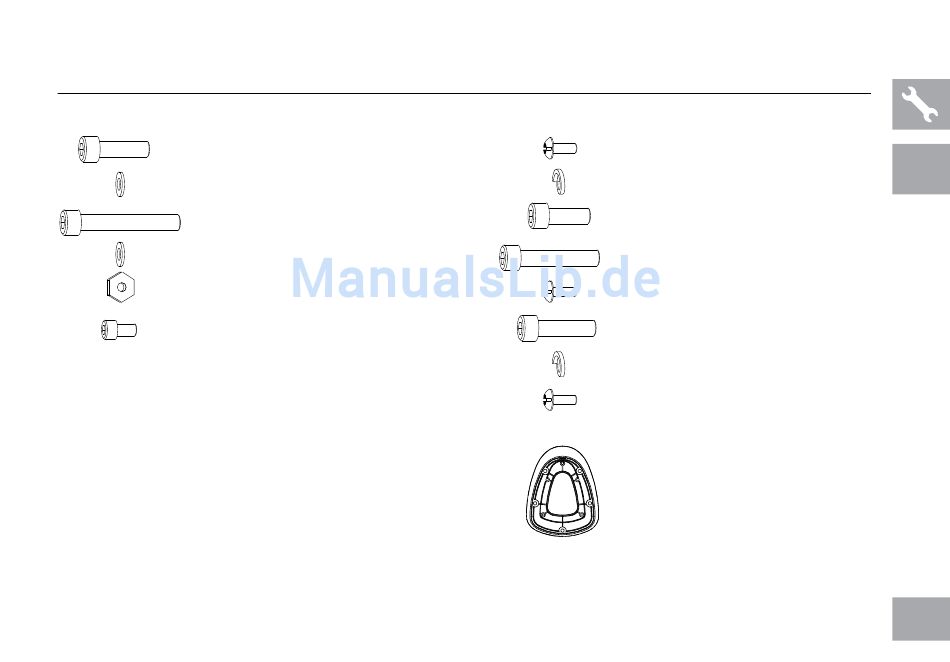

ABBILDUNG BESCHREIBUNG
INNENSECHSKANTSCHRAUBE
(M10x1,5Px25L)
MINDESTENS KLASSE 10.9
UNTERLEGSCHEIBE
(ø 10,2x ø 20x2,0T)
INNENSECHSKANTSCHRAUBE
(M10x1,5Px100L)
MINDESTENS KLASSE 12.9
UNTERLEGSCHEIBE
(ø 10,2 x ø 20x2,0T)
SECHSKANTMUTTER
(M10) KLASSE 10
SCHRAUBE
(M5x0,8Px10L)
ANZAHL TÜTENFARBE
4 ROT (2 TÜTEN)
4 ROT (2 TÜTEN)
1 GRÜN
2 GRÜN
1 GRÜN
5 GELB
ABBILDUNG BESCHREIBUNG
SCHRAUBE
(M5x0,8Px12L)
FEDERRINGSCHEIBE
(ø 8,2x ø 15,4x2,0T)
INNENSECHSKANTSCHRAUBE
(M8x1,25Px20L)
MINDESTENS KLASSE 10.9
INNENSECHSKANTSCHRAUBE
(M8x1,25Px45L)
MINDESTENS KLASSE 10.9
SCHRAUBE
(M5x0,8Px16L)
INNENSECHSKANTSCHRAUBE
(M8x1,25Px25L)
MINDESTENS KLASSE 10.9
FEDERRINGSCHEIBE
(ø 8,2x ø 13,5x2,0T)
SCHRAUBE
(M5x0,8Px16L)
ADAPTERPLATTE
(NUR FÜR PREMIUM-
KONSOLE MIT E5x RAHMEN)
ANZAHL TÜTENFARBE
2 SCHWARZ (2 TÜTEN)
ALLE
mODELLE
4 SCHWARZ (2 TÜTEN)
4 SCHWARZ (2 TÜTEN)
1 BLAU (2 TÜTEN)
3 BLAU (2 TÜTEN)
4 WEISS
4 WEISS
12 ROSA
1
23
