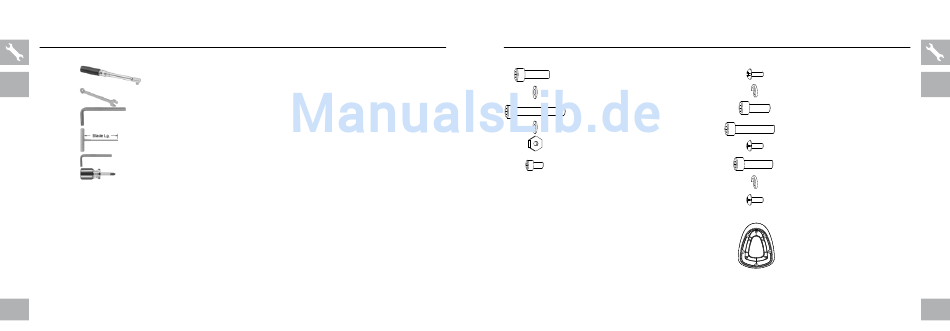

BENÖTIGTE WERKZEUGE
ARTIKELNUMMER ABBILDUNG BESCHREIBUNG
DREHMOMENTSCHLÜSSEL
Z01
(70 NM)
ALLE
mODELLE
Z02 SCHRAUBENSCHLÜSSEL
(17mm)
Z03 INBUSSCHLÜSSEL
(8mm)
INBUSSCHLÜSSEL (T-FORM)
Z04
(6mm)
Z05 INBUSSCHLÜSSEL (4mm)
Z06 KREUZSCHLITZ-
SCHRAUBENDREHER
22
QUANTITY PACKAGE
1 PURPLE
1 PURPLE
1 PURPLE
1 PURPLE
1 PURPLE
1 PURPLE
BENÖTIGTE BEFESTIGUNGSELEmENTE
ABBILDUNG BESCHREIBUNG ANZAHL TÜTENFARBE
INNENSECHSKANTSCHRAUBE
4 ROT (2 TÜTEN)
(M10x1,5Px25L)
MINDESTENS KLASSE 10.9
UNTERLEGSCHEIBE 4 ROT (2 TÜTEN)
(ø 10,2x ø 20x2,0T)
INNENSECHSKANTSCHRAUBE
1 GRÜN
(M10x1,5Px100L)
MINDESTENS KLASSE 12.9
UNTERLEGSCHEIBE 2 GRÜN
(ø 10,2 x ø 20x2,0T)
SECHSKANTMUTTER 1 GRÜN
(M10) KLASSE 10
SCHRAUBE 5 GELB
(M5x0,8Px10L)
ABBILDUNG BESCHREIBUNG ANZAHL TÜTENFARBE
SCHRAUBE 2 SCHWARZ (2 TÜTEN)
(M5x0,8Px12L)
FEDERRINGSCHEIBE 4 SCHWARZ (2 TÜTEN)
(ø 8,2x ø 15,4x2,0T)
INNENSECHSKANTSCHRAUBE
4 SCHWARZ (2 TÜTEN)
(M8x1,25Px20L)
MINDESTENS KLASSE 10.9
INNENSECHSKANTSCHRAUBE
1 BLAU (2 TÜTEN)
(M8x1,25Px45L)
MINDESTENS KLASSE 10.9
SCHRAUBE 3 BLAU (2 TÜTEN)
(M5x0,8Px16L)
INNENSECHSKANTSCHRAUBE
4 WEISS
(M8x1,25Px25L)
MINDESTENS KLASSE 10.9
FEDERRINGSCHEIBE 4 WEISS
(ø 8,2x ø 13,5x2,0T)
SCHRAUBE 12 ROSA
(M5x0,8Px16L)
ADAPTERPLATTE
(NUR FÜR PREMIUM- 1
KONSOLE MIT E5x RAHMEN)
ALLE
mODELLE
