13

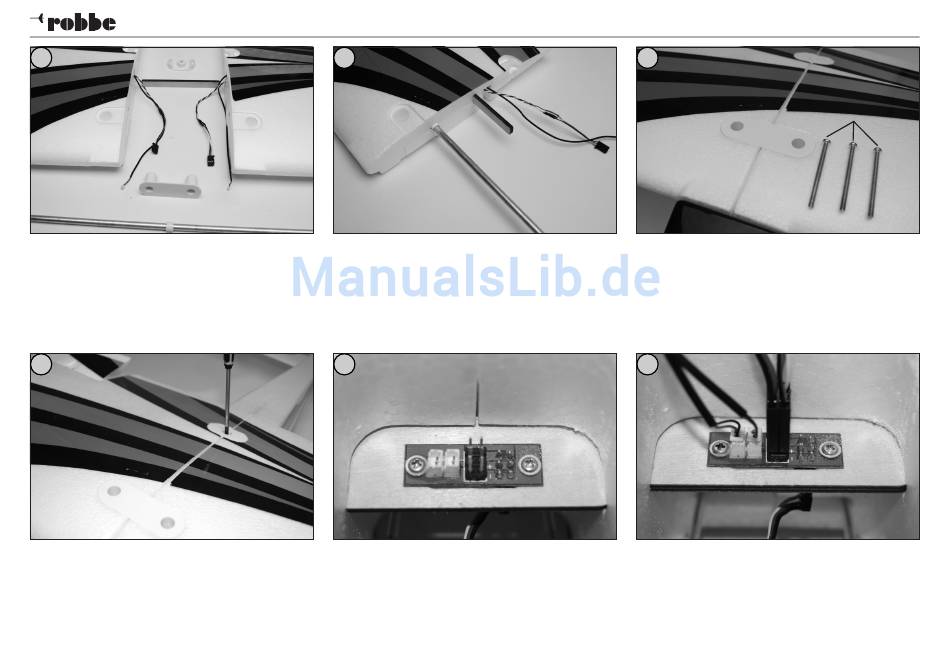

Bild 13
- Die Abbildung zeigt die benötigten Teile für den
Zusammenbau der Tragflächen.
16
Bild 16
- Befestigen Sie die Tragfläche wie abgebildet mit den vier
Schrauben M4 x 53 auf dem Rumpf.
Bau- und Betriebsanleitung Air Trainer 140 ARF
14
D
C
Bild 14
- Führen Sie den Hauptholm „C" und die Sperrholzverstärkung
„D" in die Tragfläche ein.
17
Bild 17
- Die
Abbildung
zeigt
das
Verteilerboard
Querruderanschlüsse und die Positionslichter in den
Tragflächen.
15
Bild 15
- Schieben Sie die beiden Tragflächenhälften zusammen
und drücken Sie vorsichtig die beiden Verbindungslaschen
„E" und „F" in die Aussparungen der Tragfläche.
18
I
J
Bild 18
für
die
- Schliessen Sie die Querruderservos „G" und „H" und die
Positionslichter „I" und „J" an.
Achtung:
schwarzes Kabel ist –Pol, rotes Kabel ist +Pol.
No. 2581
F
M4 x 53
E
G
H
5
