ROBBE Air Trainer 140 ARF Betriebsanleitung Seite 4

7

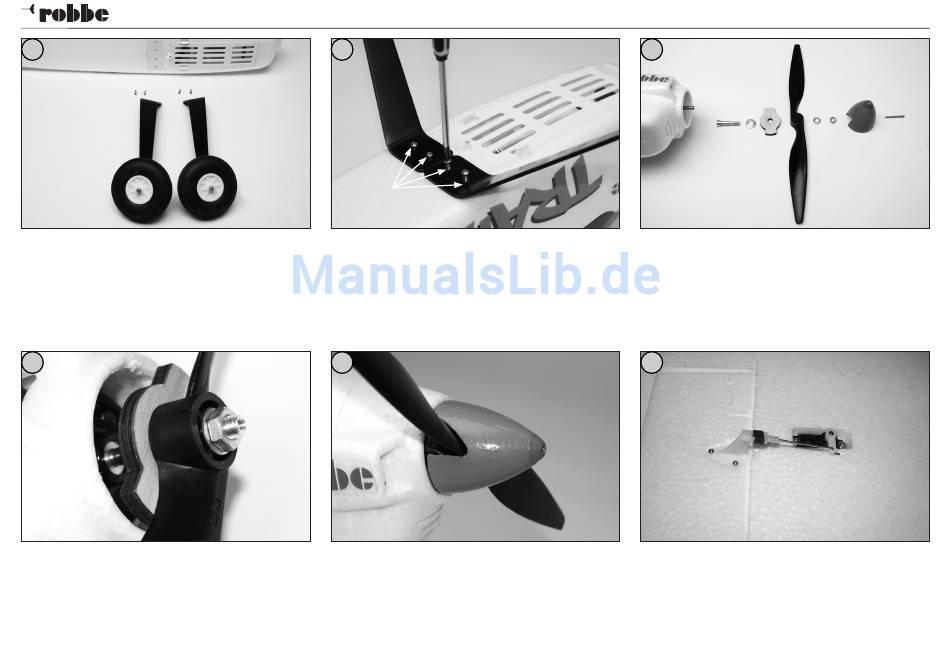

Bild 7
- Die Abbildung zeigt die benötigten Teile für die Montage
des Fahrwerks.
10
Bild 10
- Die Abbildung zeigt die ferig montierte Luftschraube mit
Luftschraubenmitnehmer und Spinnerrückwand.
4
Bau- und Betriebsanleitung Air Trainer 140 ARF
8
2,6 x 11mm
Bild 8
- Verschrauben Sie die beiden Fahrwerksteile mit den
vier Befestigungsschrauben in die Aufnahmeplatte am
Rumpfboden wie abgbildet.
11
Bild 11
- Verschrauben Sie abschliessend den Spinner mit dem
Luftschraubenmitnehmer (siehe Abbildung).
9
Bild 9
- Legen Sie sich die benötigten Teile für die Montage des
Propellers und des Spinners zurecht.
12
Bild 12
- Montieren Sie das Ruderhorn mit der Gegenplatte von
unten in das Querruder. Schrauben Sie den Gabelkopf
mit dem Sicherungsring auf das Anlenkungsgestänge.
Hängen Sie das Gestänge erst in den Servoarm und
dann in das Ruderhorn ein. Verfahren Sie mit der zweiten
Tragflächenhälfe ebenso.
No. 2581
