ROBBE Air Trainer 140 ARF Betriebsanleitung Seite 3

1
M3 x 35 (2x)

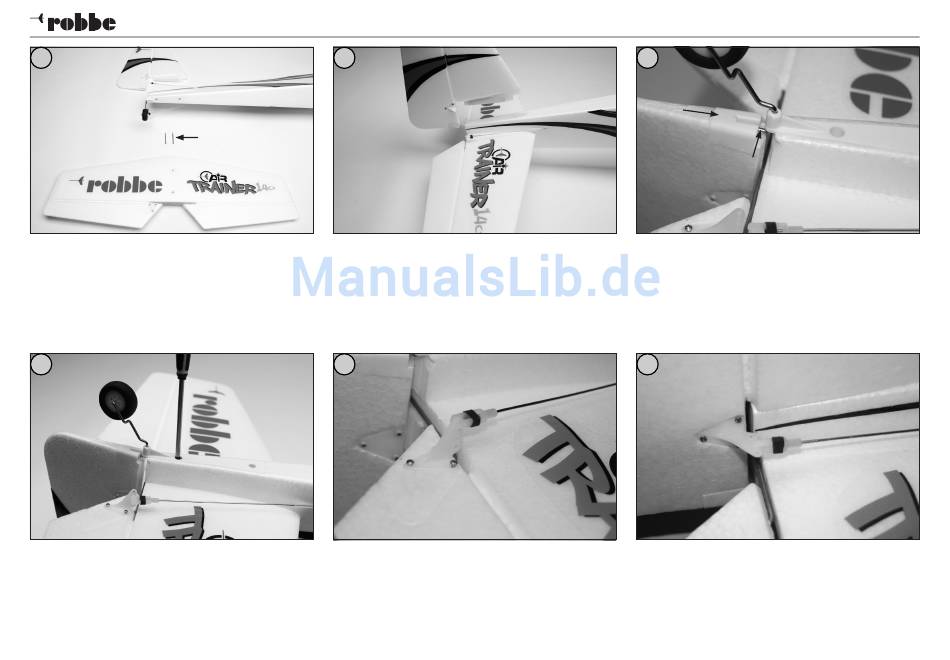

Bild 1
- Das Bild zeigt die benötigten Teile zum Einbau des Seiten-
und Höhenleitwerks.
4
Bild 4
- Verschrauben Sie die komplette Leitwerkseinheit mit dem
Rumpf wie abgebildet.
- Montieren Sie das Ruderhorn für das Höhenruder mit der
Gegenplatte von unten mit dem Höhenruder.
Bau- und Betriebsanleitung Air Trainer 140 ARF
2
Bild 2
- Schieben Sie das Höhenleitwerk von hinten in den
Aufnahmeschlitz am Rumpfende ein. Achten Sie darauf,
das sich die Montagebohrungen für das Ruderhorn des
Höhenruders auf der linken Rumpfseite befinden. Stecken
Sie von oben das Seitenleitwerk in den Rumpf ein.
Schrauben Sie die Gabelköpfe auf das Anlenkgestänge für
das Höhen- und Seitenruder.
5
Bild 5
- Hängen Sie das Anlenkgestänge mit dem Gabelkopf in
das Ruderhorn ein und fixieren Sie die Verbindung mit
dem Sicherungsring (siehe Abbildung).
3
B
A
Bild 3
- Drehen Sie die so vorbereitete Einheit auf den Rumpfrücken
und positionieren Sie das Spornrad wie abgebldet. Die
Spornradanlenkung „A" muss dabei in den Mitnehmer „B"
des Seitenruders einrasten.
6
Bild 6
- Montieren Sie das Ruderhorn des Seitenruders mit der
Gegenplatte auf der rechten Seite des Seitenruders.
Hängen Sie das Anlenkgestänge mit dem Gabelkopf in
das Ruderhorn ein und fixieren Sie die Verbindung mit
dem Sicherungsring (siehe Abbildung).
No. 2581
3
