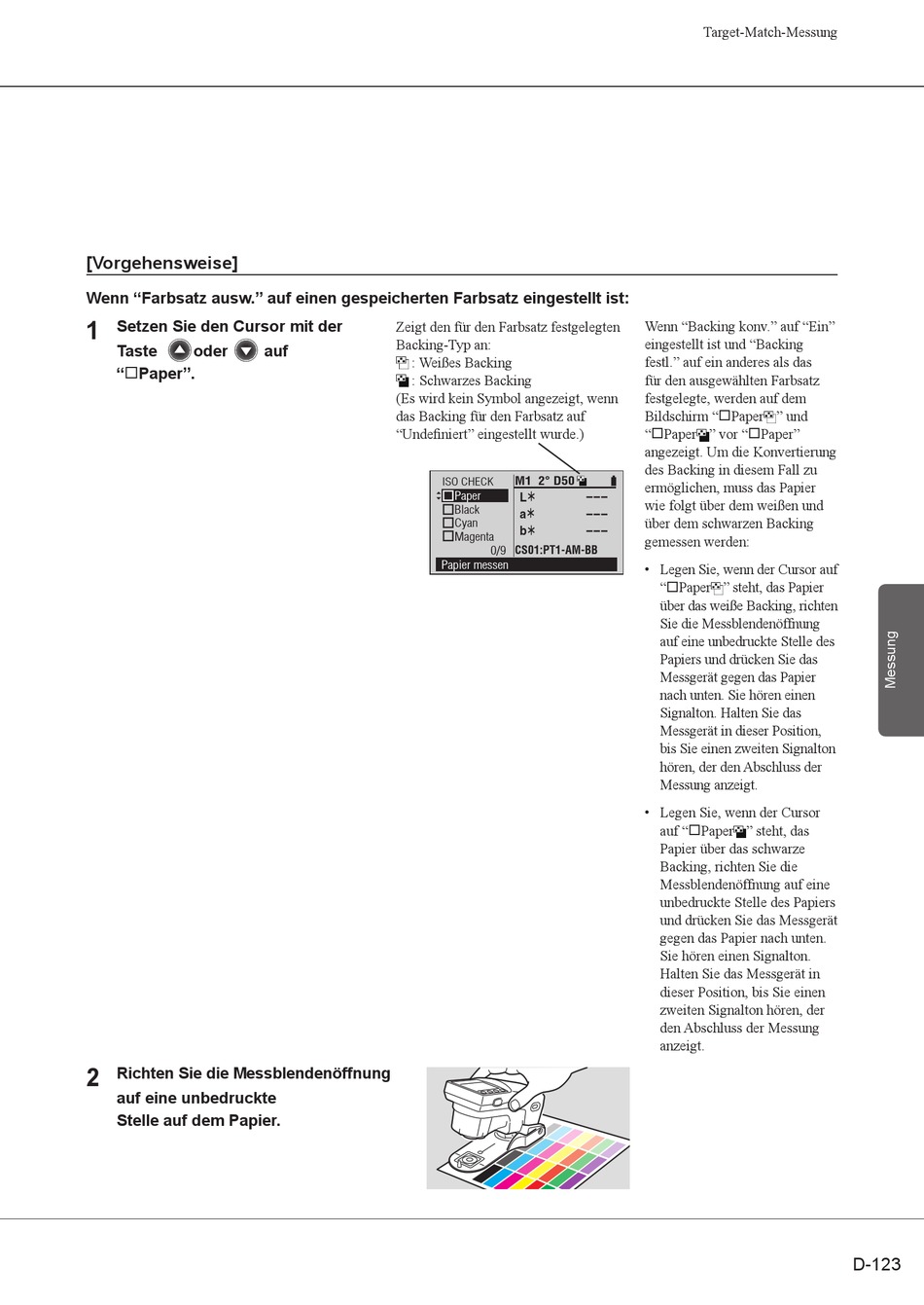

Konica Minolta FD-7 Benutzerhandbuch Seite 125

[Vorgehensweise]
Wenn "Farbsatz ausw." auf einen gespeicherten Farbsatz eingestellt ist:
1
Setzen Sie den Cursor mit der
Taste oder
" … Paper".
2
Richten Sie die Messblendenöffnung
auf eine unbedruckte
Stelle auf dem Papier.
Zeigt den für den Farbsatz festgelegten
Backing-Typ an:
auf
: Weißes Backing
: Schwarzes Backing
(Es wird kein Symbol angezeigt, wenn
das Backing für den Farbsatz auf
"Undefiniert" eingestellt wurde.)
M1 2° D50
ISO CHECK
Paper
L  ---
Black
a  ---
Cyan
b ---

Magenta
CS01:PT1-AM-BB
0/9
Papier messen
Target-Match-Messung
Wenn "Backing konv." auf "Ein"
eingestellt ist und "Backing
festl." auf ein anderes als das
für den ausgewählten Farbsatz
festgelegte, werden auf dem
Bildschirm "…Paper " und
"…Paper " vor "…Paper"
angezeigt. Um die Konvertierung
des Backing in diesem Fall zu
ermöglichen, muss das Papier
wie folgt über dem weißen und
über dem schwarzen Backing
gemessen werden:
• Legen Sie, wenn der Cursor auf
"…Paper " steht, das Papier
über das weiße Backing, richten
Sie die Messblendenöffnung
auf eine unbedruckte Stelle des
Papiers und drücken Sie das
Messgerät gegen das Papier
nach unten. Sie hören einen
Signalton. Halten Sie das
Messgerät in dieser Position,
bis Sie einen zweiten Signalton
hören, der den Abschluss der
Messung anzeigt.
• Legen Sie, wenn der Cursor
auf "…Paper " steht, das
Papier über das schwarze
Backing, richten Sie die
Messblendenöffnung auf eine
unbedruckte Stelle des Papiers
und drücken Sie das Messgerät
gegen das Papier nach unten.
Sie hören einen Signalton.
Halten Sie das Messgerät in
dieser Position, bis Sie einen
zweiten Signalton hören, der
den Abschluss der Messung
anzeigt.
D-123
