4. Wellenform-Anzeige
Bei der Durchführung der im folgenden Abschnitt beschriebenen Messungen kann die empfan-
gene Wellenform angezeigt werden. Das Pundit Lab bietet drei Möglichkeiten zur Anzeige der
Wellenform.
Oszilloskop

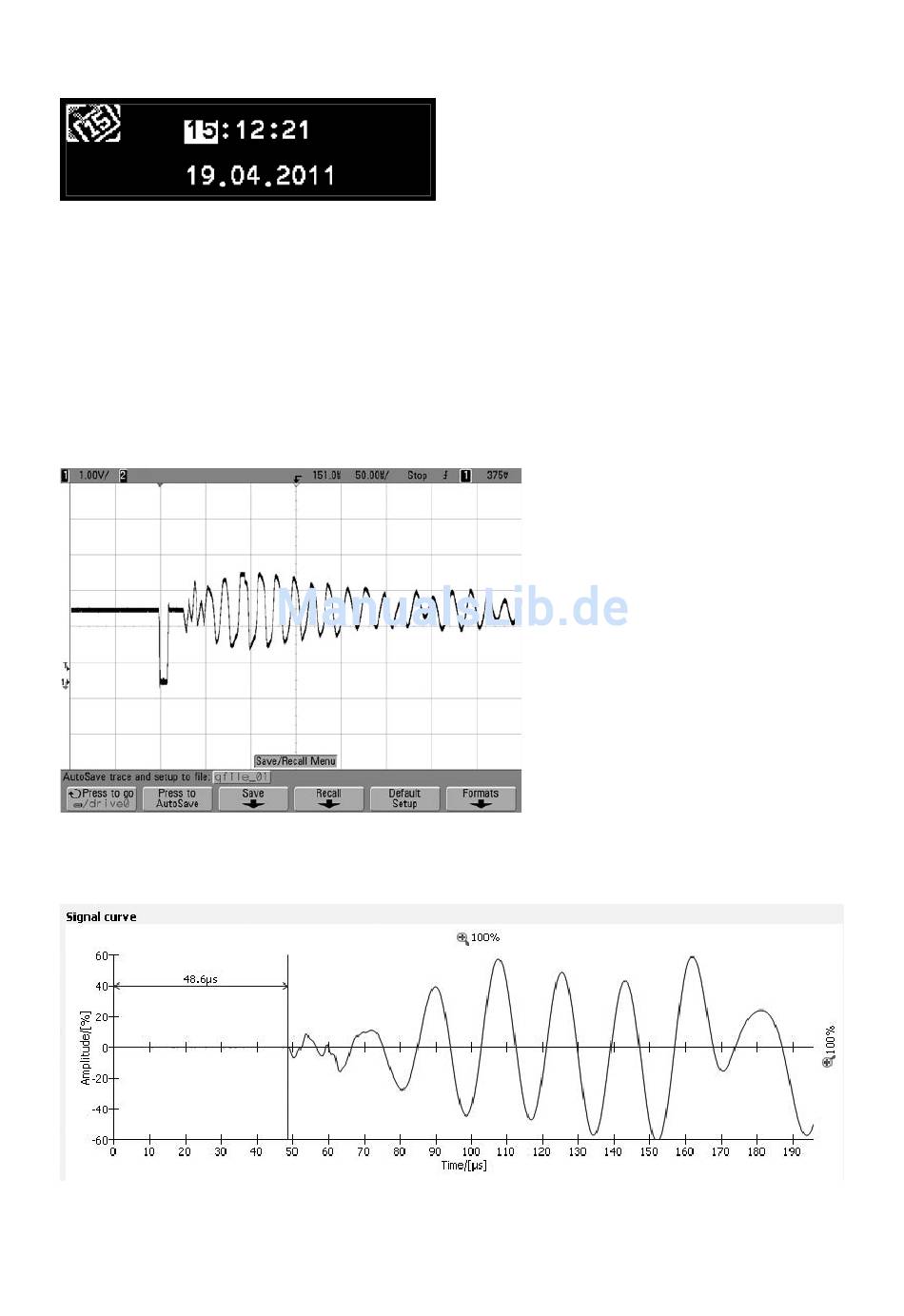

Verbinden Sie ein Oszilloskop mit dem Anschluss an der Rückseite des Geräts. Eine typische
Wellenform sieht folgendermassen aus:
Auslöseimpuls
Pundit Link - PC
Die Wellenform kann auch an einem mit dem USB-Anschluss verbundenen PC oder Laptop an-
gezeigt werden. Weitere Einzelheiten entnehmen Sie bitte der Pundit Link Bedienungsanleitung.
Am Gerät
Die Wellenform kann auch direkt am Gerät angezeigt werden. Weitere Informationen dazu ent-
hält der folgende Abschnitt.
© 2017 Proceq SA
)
+
Dient zur Erstellung von Messungen mit einem
Zeitstempel.
Pfeiltasten links und rechts verwenden, um
zwischen den Einstellungen zu wechseln. Pfeil-
tasten auf und ab verwenden, um die Einstellun-
gen zu ändern. Zum Speichern Enter drücken.
Zum beenden ohne speichern Cancel drücken.
(Kleinschreibung von links,rechts,auf und ab....)
Rx Wellenform
Sowohl der Auslöseimpuls als
auch die empfangene Wellenform
werden angezeigt.
