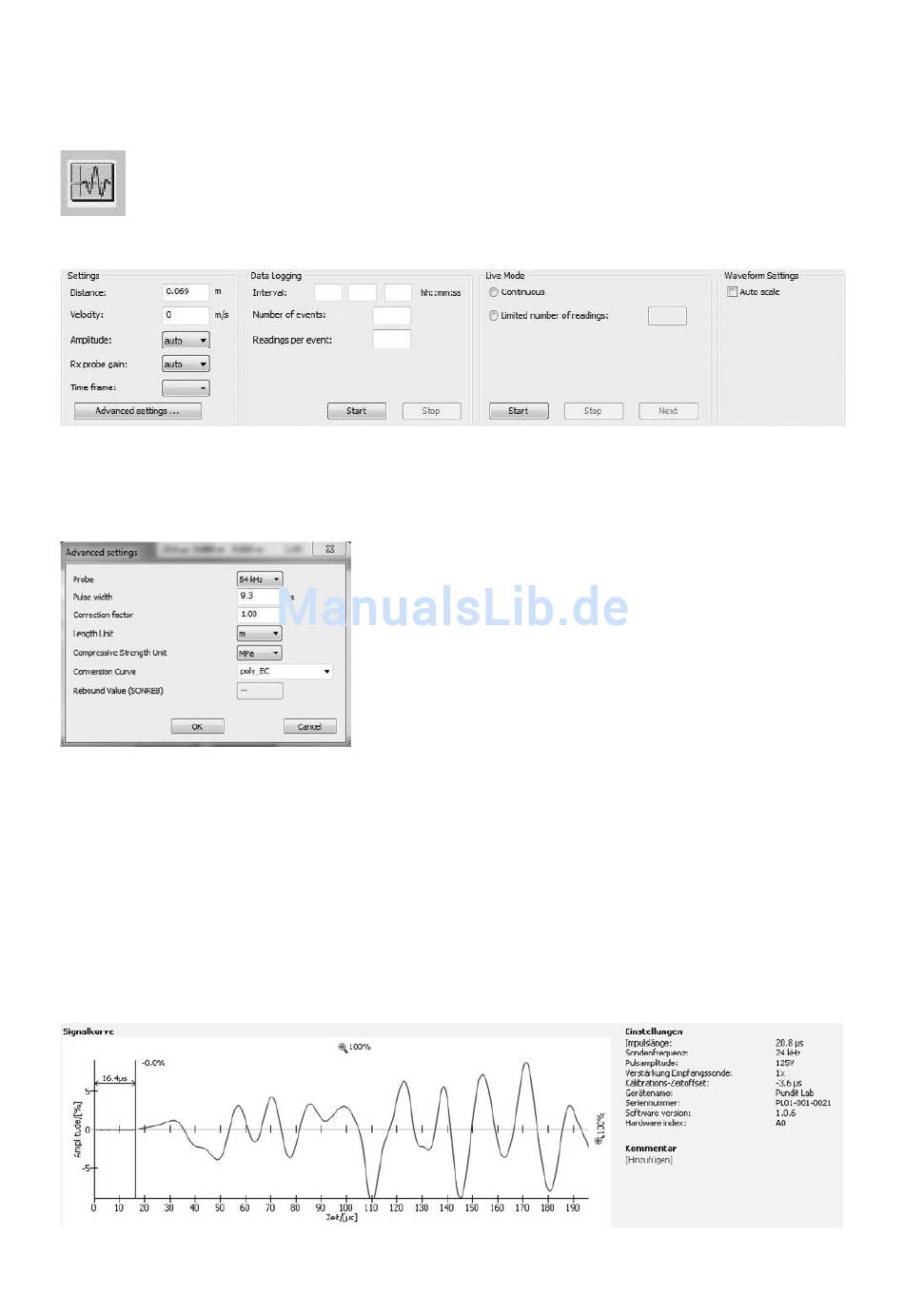

9.7 Live View
Pundit Link erlaubt die Fernbedienung des Pundit Lab und die Anzeige der Wellenform unmit-
telbar am PC-Bildschirm.
Auf das Symbol "Live View" klicken. Ist noch keine Verbindung zum Pundit herge-
stellt, wird der Verbindungsvorgang eingeleitet. (Siehe 9.1) Das Fenster "Live View"
wird angezeigt.
Hier können alle Übertragungsparameter eingestellt werden. Auf "Erweiterte Einstellungen ..."
klicken, um die folgenden Parameter zu ändern:
Die Impulsbreite wird automatisch auf einen für die gewählte Schallkopf-Frequenz optimalen
Wert eingestellt.
Zeitrahmen
Der Zeitrahmen kann zwischen 0.1 ms und maximal 10 ms gewählt werden, wobei 10 ms
einer Messung von ca. 40 m durch Beton entsprechen. Typische Messungen dauern weniger
als 0.5 ms. Diese Einstellung definiert die Zeitskala für die Anzeige der Wellenform wie unten
abgebildet.
z.B. Erfassungszeit auf 0.2 ms eingestellt
© 2017 Proceq SA
27
