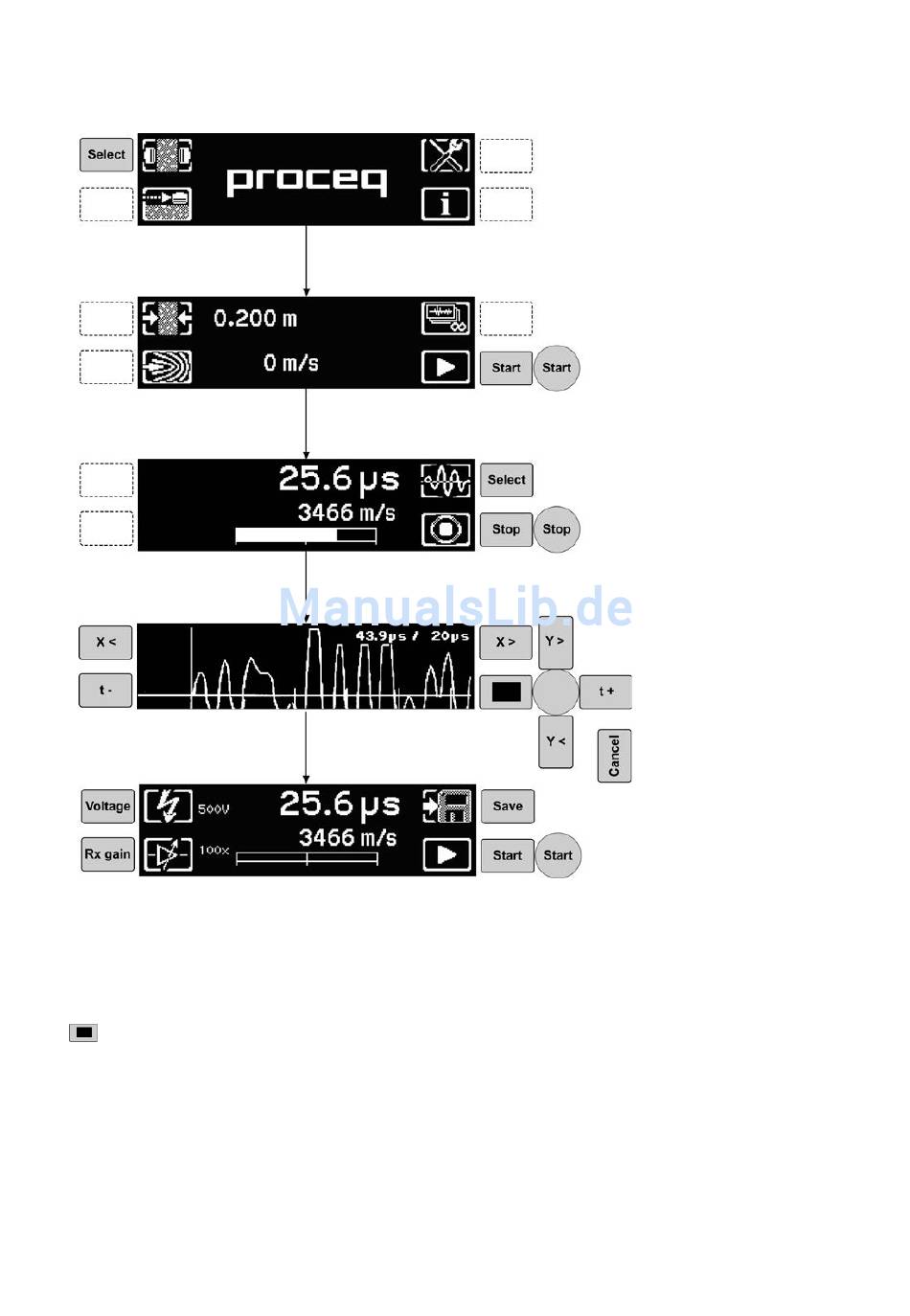

5.4 Standard-Messung – Wellenform-Anzeige
Anpassung der Wellenform
Y < >
Vertikaler Zoom
X < >
Horizontaler Zoom
t - +
Manuelle Anpassung des Auslösepunktes
Stopp/Start
Hinweis 1: Die Rx Verstärkung muss möglicherweise reduziert werden, damit die vertikale Zoomfunk-
tion Wirkung zeigt.
Hinweis 2: Einmal angepasst, wird der Auslösepunkt nicht automatisch zurückgesetzt, es sei denn,
dass im Menü "Messung starten" eine neue Messung ausgelöst wird.
Hinweis 3: Die Wellenform wird nicht gespeichert, nur die Laufzeit.
© 2017 Proceq SA
"Standard-Messungen"
auswählen
Messung starten
"Wellenform" auswählen
Nach Bedarf anpassen
(siehe unten)
Cancel drücken,
um zur Standardanzeige
zurückzukehren
12
