Wartung

8.4.5.3 Belichtungseinheit (Print Machine, PM)

Gilt für d-lab.2plus und netlab.2plus
Sonderwerkzeuge
– Staubsauger
– Pinsel
1
2
dlab2005
G_PM715
8-24 2005-05-01 / PN 04092_01
1
d-lab.2, d-lab.2plus, netlab.2plus: Bedienung

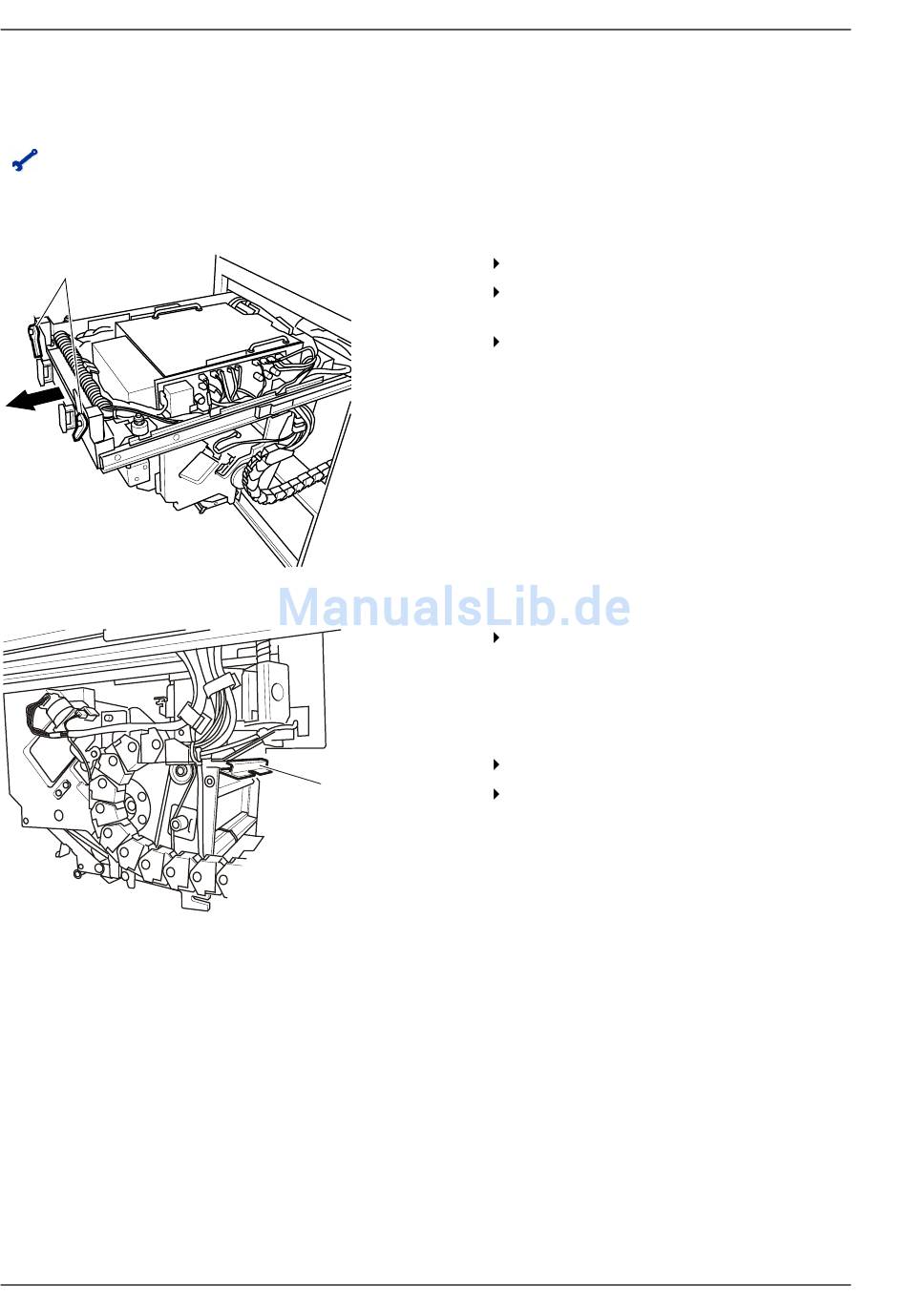

Printer-Seitentür öffnen.
Verriegelung (1) der Belichtungseinheit
lösen.
Belichtungseinheit auf den
Teleskopschienen herausziehen (2).
Leitblech (1) oben entnehmen:
Dazu bei Leitblech (1) die Wippe nach unten
drücken, Teil nach rechts herausnehmen;
Klappe unten entriegeln (Haltebügel nach
rechts drücken) und Teil nach unten
abklappen).
Papierstaub absaugen.
Leitblech oben (1) wieder einsetzen
Klappe unten wieder nach oben drücken und
Haltebügel einrasten.
