Kessel Minilift L WC Duo Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Kessel Anleitungen
  4. Pumpen
  5. Minilift L WC Duo
  6. Betriebsanleitung
Kessel Minilift L WC Duo Betriebsanleitung

Kessel Minilift L WC Duo Betriebsanleitung

Vorschau anzeigen Andere Handbücher für Minilift L WC Duo:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492

Quicklinks

Diese Anleitung herunterladen
Minilift L WC Duo
2026-03-20/1.0/016-426
loading

Verwandte Anleitungen für Kessel Minilift L WC Duo

Inhaltszusammenfassung für Kessel Minilift L WC Duo

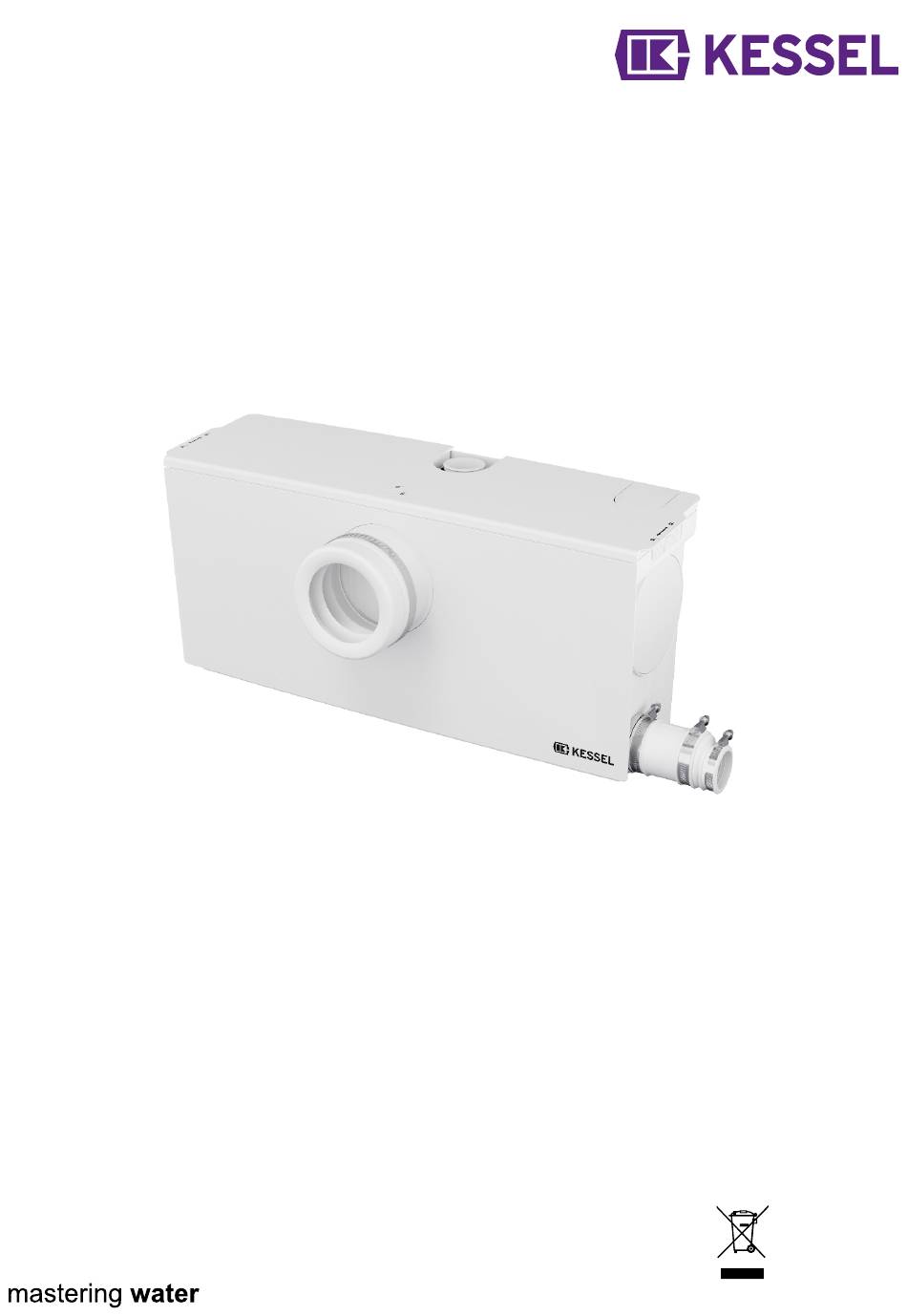

  • Seite 1 Minilift L WC Duo 2026-03-20/1.0/016-426...
  • Seite 2 Betriebsanleitung......................3 Operating instructions....................23 42 ......................‫تعليمات التشغيل‬ Инструкции за експлоатация..................62 Návody k a použití......................82 Driftsvejledning......................101 Οδηγίες λειτουργίας.....................120 Instrucciones de uso....................140 Kasutusjuhend......................160 Käyttöohjeet.........................179 Mode d'emploi......................198 Upute za rad....................... 218 Használati utasítás......................238 Istruzioni per l’uso....................... 258 Naudojimo instrukcijos....................278 Lietošanas instrukcijas....................

  • Seite 3: Inhaltsverzeichnis

    Betriebsanleitung Liebe Kundin, lieber Kunde, als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun- gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig- keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.

  • Seite 4: Hinweise Zur Betriebsanleitung

    Hinweise zur Betriebsanleitung Bei diesem Dokument handelt es sich um die Originalbetriebsanleitung in deutscher Sprache. Alle weiteren Sprachen sind eine Übersetzung der Originalbetriebsanleitung. Die Betriebsanleitung enthält wichtige Informationen zur sicheren Verwendung, Montage, Wartung und Entsorgung des Produkts. Die Betriebsanleitung vor Gebrauch sorgfältig lesen und während der gesamten Lebensdauer des Produkts griff- bereit in Nähe des Produktes aufbewahren.

  • Seite 5: Sicherheit

    Sicherheit Allgemeine Sicherheitshinweise VORSICHT Gesundheitsgefährdende Keime und Bakterien Infektionsgefahr bei Kontakt mit Fördermedium Schutzhandschuhe (EN 388) und Schutzbrille (EN 166) verwenden. Wenn die Möglichkeit besteht, mit dem Fördermedium in Kontakt zu kommen, zusätzlich eine Atemschutz- maske (EN 149) tragen. Bei Ein- und Ausbau, Wartung oder Reparatur der Hebeanlage sind die Unfallverhütungsvorschriften, die relevanten Normen, Richtlinien und Vorschriften zu beachten.

  • Seite 6: Bestimmungsgemäße Verwendung

    Zum Verlust der Gewährleistung können alle folgenden Handlungen führen, die nicht vom Hersteller ausdrücklich und schriftlich autorisiert sind: Um- oder Anbauten Verwendungen von nicht originalen Ersatzteilen Reparaturen, die nicht von einem Fachbetrieb durchgeführt werden Produktregistrierung Produkt registrieren und 5 Jahre Fachhandwerkergarantie sichern! www.kessel.de/produktregistrierung 6 / 492 016-426...

  • Seite 7: Produktbeschreibung Und Technische Daten

    Produktbeschreibung und Technische Daten Produktbeschreibung Minilift L WC Duo ist eine kompakte, anschlussfertige Hebeanlage. Die Tauchmotorpumpen sind mit rotierenden Schneidwerken ausgestattet. Die Pumpen arbeiten im Normalbetrieb alternie- rend. Bei Störung einer Pumpe kann die Hebeanlage mit nur einer Pumpe befristet weiter betrieben werden. Das Schneid- werk zerkleinert zuverlässig die Fäkalien im Abwasser.

  • Seite 8: Technische Daten

    Zubehör B2 (533-902) 2x Auftriebssicherung 1x Montagepaste 1x Übergang Druckleitung DN 32 (OD 2x Schrauben 2x Dübel 1x Schlauchschelle 25 - 40 mm 2x Verschlussstopfen Zulauf DN 50 2x Sicherungsscheibe 2x Zulaufanschluss DN 50 mit Klappen- 3x Schlauchschelle 32 - 50 mm einhang 2x Schlauchschelle 50 - 70 mm 2x Klappe Zulauf DN 50...

  • Seite 9: Volumen, Gewicht, Abmessungen

    Zulässiger Einsatzbereich Max. Förderhöhe H 9,0 m H [ m ] Max. Volumenstrom Q 9,8 m Medientemperatur Max. 50 °C Max. Medientemperatur, 80 °C für 2 min kurzfristig Umgebungstemperatur 3 - 40 °C Betriebsart S3 15 % / h ] Q [ m Schutzart Hebeanlage IP 44...

  • Seite 10: Montage

    Montage Allgemeine Hinweise zur Montage Für den elektrischen Anschluss eine entsprechende Steck- dose vorsehen. Elektrische Installation entsprechend den lokalen Richtlinien für Feuchtrauminstallationen ausführen. Um Betriebsgeräusche so gering wie möglich zu halten, eine Dämmmatte zwischen Produkt und Wand vorsehen. Es wird empfohlen, in der Druckleitung einen Absperrschie- ber zu installieren.
  • Seite 11 Bodenbefestigung vorbereiten Sicherstellen, dass die Schalldämmfüße ordnungsge- mäß montiert sind. Die Auftriebssicherungen (Zubehör) links und rechts unten am Behälter bis zum Anschlag hineindrücken. Die Bohrlöcher markieren. Dabei genügend Abstand zur Wand berücksichtigen (Schallschutz). Zwei Bohrungen Ø 6 mm setzen. Dabei auf im Boden liegende Leitungen achten.
  • Seite 12 Waagerechten Zulauf montieren ACHTUNG Bei Anschluss von niedrig liegenden Entwässe- rungsgegenständen muss der Klappeneinhang am Zulaufanschluss installiert werden! Sicherstellen, dass beide O-Ringe ordnungsgemäß montiert sind. Den Zulaufanschluss DN 50 mit Klappeneinhang (Zube- hör) in die Öffnung einführen. Den Zulaufanschluss DN 50 mit der Sicherungsscheibe an der Außenseite fixieren.

  • Seite 13: Potentialfreien Kontakt Anschließen

    Anschließend die Blende Zulauf WC Front mit Dich- tung am vorderen WC-Anschluss von außen einsetzen und mit der Verriegelung WC-Blende von innen fixieren. Das WC-Abflussrohr mit Montagepaste einfetten, in die Dichtung einschieben und mit der Schlauchschelle 110 - 130 mm fixieren. Niveauerfassung anpassen Werkseinstellung: Einschaltniveau = 95 mm Tiefenabsaugung: Einschaltniveau = 65 mm...
  • Seite 14 Max. Schaltleistung: 42 V = 500 mA, Kontaktart: Schließer (NO) Die Verwendung eines geschirmten Datenkabels wird empfohlen. Der Netzstecker ist ausgesteckt. Ein Datenkabel mit Durchmesser von maximal 6 mm ist vorhanden. Der Leiterquerschnitt der Adern darf 1,5 mm² nicht überschreiten. Den Deckel öffnen.

  • Seite 15: Betrieb

    Nur ein Nutzer hat zur gleichen Zeit Zugriff auf den Webserver. Ggf. die Abfrage am mobilen Endgerät nach Netzwerk ohne Internetverbindung bestätigen. Das lokale Wi-Fi ist am mobilen Endgerät getrennt. Am mobilen Endgerät aus der Liste der verfügbaren WLAN-Verbindungen die Adresse „KESSEL-Minilift-xxxxxx“ wäh- len. Das Kennwort „kessel1000“ eingeben.

  • Seite 16: Wartung

    Wartung KESSEL empfiehlt eine monatliche Funktionskontrolle durch den Betreiber. Die Wartung der Hebeanlage muss jährlich durch einen Fachkundigen erfolgen. Hebeanlage warten WARNUNG Spannungsführende Teile Gefahr durch Stromschlag Anlage freischalten! Sicherstellen, dass elektrische Geräte während der Arbeiten von der Spannungsversorgung getrennt sind.
  • Seite 17 Um das Tauchrohr zu entnehmen, die Befestigungs- schraube (TX 20) lösen. Das Tauchrohr mit einem feuchten Tuch reinigen. Das Tauchrohr montieren. (Anzugsmoment: 1,2 Nm) Pumpe reinigen Die 2 Entlüftungsöffnungen am Spiralgehäuse reinigen. VORSICHT Scharfkantige Messer Gefahr von Schnittverletzungen Schutzhandschuhe verwenden. Das Spiralgehäuse entsperren und demontieren.

  • Seite 18: Aktivkohlefilter Wechseln

    Aktivkohlefilter wechseln Den Aktivkohlefilter mindestens 1 Mal jährlich oder bei Geruchsbelästigung wechseln (Art.-Nr. 28061). Der Tausch des Aktivkohlefilters ist durch den Betreiber zulässig. Den Deckel abnehmen, siehe "Hebeanlage installieren", Seite 10. Die Blende für Entlüftungsventil abnehmen. Den Aktivkohlefilter tauschen. Die Blende für Entlüftungsventil aufsetzen. Den Deckel wieder aufsetzen.

  • Seite 19: Hilfe Bei Störungen

    Hilfe bei Störungen Bei Störung der Hebeanlage erfolgt ein akustischer Alarm. Zusätzlich startet der Webserver (bei Intervallbetrieb). Auf der Startseite wird die Statusanzeige in Rot angezeigt. Die Stö- rungsmeldung zum Alarm kann im Webserver angesehen und quittiert werden (siehe "Zugriff auf Webserver über Wi-Fi", Seite 15).
  • Seite 20 Störung Ursache Behebung Pumpe läuft seit mehr als Zulaufmenge zu groß Alle Zuläufe absperren. 2 min im Dauerbetrieb, Druckleitung verstopft Die Pumpe schaltet nach ca. 1 min aus. Alarm ertönt nach 2 min. Der Alarm verstummt. Wenn die Pumpe nicht abschaltet, zur Störung „Niveauerfas- sung fehlerhaft“...

  • Seite 21: Außerbetriebnahme

    Außerbetriebnahme Stillstandszeiten von mehr als 3 Monaten Während Stillstandszeiten von mehr als 3 Monaten kann das Wasser im Behälter verdunsten. Dadurch können die Fest- stoffe im Behälter verkrusten und die Hebeanlage verstopfen. Um Schäden an der Hebeanlage zu vermeiden, bei Stillstandszeiten von mehr als 3 Monaten die folgenden Punkte beach- ten: Hebeanlage vierteljährlich mit klarem Wasser in 2 Pumpvorgängen spülen.

  • Seite 22: Entsorgung

    Entsorgung ACHTUNG Produkte mit dieser Kennzeichnung auf dem Produkt, der Verpackung oder den Begleitpapieren dürfen nicht mit dem Hausmüll entsorgt werden. Das Produkt und dessen Komponenten zur Wiederverwendung und Verwertung bei dafür vorgesehenen, zerti- fizierten Sammelstellen abgeben. Batterien und Akkus, falls vorhanden, vor der Entsorgung entnehmen und separat abgeben. Örtlich geltende Vorschriften beachten.
  • Seite 23 Operating instructions Dear Customer, As a premium manufacturer of innovative products for draining technology, KESSEL offers integrated system solutions and customer-oriented service. In doing so, we set the highest quality standards and focus firmly on sustainability - not only with the manufacturing of our products, but also with regard to their long-term operation and we strive to ensure that you and your property are protected over the long term.

  • Seite 24: Notes On The Operating Instructions

    Notes on the operating instructions This document represents the original instructions in German. All other languages are translations of the original instruc- tions. The operating instructions contain important information on the safe use, installation, maintenance and disposal of the prod- uct.

  • Seite 25: Safety

    Safety General safety notes CAUTION Germs and bacteria that pose a health risk Risk of infection upon contact with the pumped medium Wear protective gloves (EN 388) and safety goggles (EN 166). If there is a possibility of coming into contact with the pumped medium, also wear a breathing mask (EN 149). When installing, removing, performing maintenance or repairing the lifting station, the accident prevention regulations, relevant standards, directives and regulations must be observed.

  • Seite 26: Intended Use

    Any of the following actions that are not expressly authorised in writing by the manufacturer can invalidate the warranty: Modifications or attachments Use of non-genuine spare parts Repairs not carried out by a specialist company Product registration Register your product and secure a 5-year specialist tradesman guarantee! www.kessel.com/product-registration 26 / 492 016-426...

  • Seite 27: Product Description And Technical Data

    Product description and technical data Product description The Minilift L WC Duo is a compact, ready-to-connect lifting station. The submersible pumps are equipped with rotating macerators. The pumps operate alternately during normal operation. In the event of a fault in the pump, the lifting station can continue to operate temporarily with only one pump. The macerator reliably shreds faeces in the wastewater.

  • Seite 28: Technical Data

    Accessories B2 (533-902) 2x buoyancy control 1x assembly paste 1x pressure pipe transition DN 32 2x screws (OD 40) 2x dowel 1x hose clamp 25 - 40 mm 2x inlet cover plate DN 50 2x locking washer 2x inlet connection DN 50 with flap 3x hose clamp 32 - 50 mm attachment 2x hose clamp 50 - 70 mm...
  • Seite 29 Permissible area of application Max. pumping height H 9.0 m H [ m ] Max. volume flow Q 9.8 m Media temperature Max. 50 °C Max. media temperature, 80 °C for 2 min short-term Ambient temperature 3 - 40 °C Operating mode S3 15 % / h ]...

  • Seite 30: Installation

    Installation General installation information Provide a suitable socket for the electrical connection. Carry out the electrical installation in accordance with the local guidelines for installations in damp areas. To keep operating noise to a minimum, place an insulating mat between the product and the wall. It is recommended to install a shut-off valve in the pressure pipe.
  • Seite 31 Preparing the floor mounting Ensure that the sound insulation feet are correctly installed. Press the buoyancy controls (accessories) on the left and right at the bottom of the tank in as far as they will Mark the drill holes. Ensure sufficient distance from the wall (sound insulation).
  • Seite 32 Installing the horizontal inlet NOTICE When connecting low-lying drainage objects, the flap attachment must be installed at the inlet con- nection! Ensure that both O-rings are correctly fitted. Insert the inlet connection DN 50 with the flap attach- ment (accessories) into the opening. Secure the inlet connection DN 50 with the locking washer on the outside.

  • Seite 33: Connect The Potential-Free Contact

    Then insert the toilet front inlet cover with the seal into the front toilet connection from the outside and secure it with the toilet cover lock from the inside. Grease the toilet drain pipe with assembly paste, insert it into the seal and secure it with the hose clamp 110 - 130 mm.
  • Seite 34 The use of a shielded data cable is recommended. The mains plug is unplugged. A data cable with a maximum diameter of 6 mm is available. The conductor cross-section of the wires must not exceed 1.5 mm². Open the cover. Make an opening with Ø...

  • Seite 35: Operation

    If necessary, confirm the query on the mobile device for a network without an Internet connection. The local Wi-Fi is disconnected on the mobile terminal. On your mobile device, select the "KESSEL-Minilift-xxxxxx” address from the list of available Wi-Fi connections. Enter the password „kessel1000“.

  • Seite 36: Maintenance

    Maintenance KESSEL recommends a monthly functional check by the operator. Maintenance must be carried out annually on the lifting station by a competent skilled person. Carrying out maintenance on the lifting station WARNING Live parts Danger from electric shock Disconnect the system from the power supply! Ensure that the electrical equipment is disconnected from the power supply during the work.
  • Seite 37 To remove the immersion pipe, loosen the fixing screw (TX 20). Clean the immersion pipe with a damp cloth. Install the immersion pipe. (Tightening torque: 1.2 Nm) Cleaning the pump Clean the 2 vent holes on the spiral housing. CAUTION Sharp-edged blades Risk of cuts Use protective gloves.

  • Seite 38: Changing The Activated Carbon Filter

    Changing the activated carbon filter Replace the activated carbon filter at least once a year or when odours become noticeable (art. no. 28061). It is permitted for the operator to replace the activated carbon filter. Remove the cover, see "Installing the lifting station", page 30.

  • Seite 39: Troubleshooting

    Troubleshooting An audible alarm sounds in the event of a fault in the lifting station. In addition, the web server starts (in interval mode). The status indicator on the home page is displayed in red. The fault message for the alarm can be viewed and acknowledged in the web server (see "Access to the web server via Wi-Fi", page 35).
  • Seite 40 Fault Cause Elimination Pump has been running Inflow volume too high Shut off all inlets. continuously for more than Pressure pipe blocked The pump switches off after approx. 1 min. 2 min, alarm sounds after The alarm goes silent. 2 min. If the pump does not switch off, switch to the „Level indicator faulty“...

  • Seite 41: Decommissioning

    Decommissioning Downtime of more than 3 months During downtimes of more than 3 months, the water in the tank may evaporate. This can cause the solids in the tank to crust over and block the lifting station. To prevent damage to the lifting station, observe the following points during downtimes of more than 3 months: Flush the lifting station quarterly with clean water in 2 pumping processes.

  • Seite 42: Bahnhofstraße

    ،‫ﻋزﻳزي اﻟﻌﻣﻳل‬ ‫ ﺣﻠوﻻ ً ﻣﺗﻛﺎﻣﻠﺔ ﻟﻸﻧﻅﻣﺔ وﺧدﻣﺎت ﻣوﺟﻬﺔ ﻟﺗﻠﺑﻳﺔ اﺣﺗﻳﺎﺟﺎت‬KESSEL ‫ﺑﺻﻔﺗﻬﺎ ﺷرﻛﺔ راﺋدة ﻓﻲ ﺗﺻﻧﻳﻊ اﻟﻣﻧﺗﺟﺎت اﻟﻣﺑﺗﻛرة ﻟﺗﻘﻧﻳﺎت اﻟﺻرف، ﺗﻘدم‬ ‫اﻟﻌﻣﻼء. وﻓﻲ ﻫذا اﻹﻁﺎر، ﻧﻠﺗزم ﺑﺄﻋﻠﻰ ﻣﻌﺎﻳﻳر اﻟﺟودة وﻧﺿﻊ اﻻﺳﺗداﻣﺔ ﻓﻲ ﺻﻣﻳم أوﻟوﻳﺎﺗﻧﺎ - ﻟﻳس ﻓﻘﻁ ﻓﻲ ﺗﺻﻧﻳﻊ ﻣﻧﺗﺟﺎﺗﻧﺎ، وﻟﻛن أﻳ ﺿ ً ﺎ ﻓﻳﻣﺎ ﻳﺗﻌﻠﻖ‬...
  • Seite 43 ‫ﻣﻼﺣﻅﺎت ﺣول ﺗﻌﻠﻳﻣﺎت اﻟﺗﺷﻐﻳل‬ .‫ﻫذا اﻟﻣﺳﺗﻧد ﻳﻣﺛل اﻟﺗﻌﻠﻳﻣﺎت اﻷﺻﻠﻳﺔ ﺑﺎﻟﻠﻐﺔ اﻷﻟﻣﺎﻧﻳﺔ. وﺟﻣﻳﻊ اﻟﻠﻐﺎت اﻷﺧرى ﻫﻲ ﺗرﺟﻣﺎت ﻟﻠﺗﻌﻠﻳﻣﺎت اﻷﺻﻠﻳﺔ‬ ‫ﺗﺣﺗوي ﺗﻌﻠﻳﻣﺎت اﻟﺗﺷﻐﻳل ﻋﻠﻰ ﻣﻌﻠوﻣﺎت ﻣﻬﻣﺔ ﺣول اﻻﺳﺗﺧدام اﻵﻣن ﻟﻠﻣﻧﺗﺞ وﺗرﻛﻳﺑﻪ وﺻﻳﺎﻧﺗﻪ واﻟﺗﺧﻠص ﻣﻧﻪ. اﻗرأ ﺗﻌﻠﻳﻣﺎت اﻟﺗﺷﻐﻳل ﺑﻌﻧﺎﻳﺔ ﻗﺑل‬ ‫اﻻﺳﺗﺧدام واﺣﺗﻔﻅ ﺑﻬﺎ ﻓﻲ ﻣﺗﻧﺎول اﻟﻳد ﺑﺎﻟﻘرب ﻣن اﻟﻣﻧﺗﺞ ﻁوال ﻓﺗرة ﻋﻣره اﻻﻓﺗراﺿﻲ. ﻋﻧد ﻧﻘل اﻟﻣﻧﺗﺞ، ﻳﺟب ﺗﺳﻠﻳم ﺗﻌﻠﻳﻣﺎت اﻟﺗﺷﻐﻳل إﻟﻰ اﻟﻣﺎﻟك‬ .‫اﻟﺟدﻳد‬...
  • Seite 44 ‫اﻟﺳﻼﻣﺔ‬ ‫ﺗﻌﻠﻳﻣﺎت اﻟﺳﻼﻣﺔ اﻟﻌﺎﻣﺔ‬ ‫اﺣﺗرس‬ ‫اﻟﺟراﺛﻳم واﻟﺑﻛﺗﻳرﻳﺎ اﻟﺗﻲ ﺗﺷﻛل ﺧﻁر ً ا ﻋﻠﻰ اﻟﺻﺣﺔ‬ ‫ﺧﻁر اﻟﻌدوى ﻋﻧد ﻣﻼﻣﺳﺔ اﻟوﺳﻁ اﻟذي ﻳﺗم ﺿﺧﻪ‬ .(EN 166) ‫( وﻧﻅﺎرات واﻗﻳﺔ‬EN 388) ‫ارﺗ د ِ ﻗﻔﺎزات واﻗﻳﺔ‬ .(EN 149) ‫إذا ﻛﺎن ﻫﻧﺎك اﺣﺗﻣﺎل ﻟﻠﺗﻼﻣس ﻣﻊ اﻟوﺳﻁ اﻟذي ﻳﺗم ﺿﺧﻪ، ﻓﺎرﺗ د ِ أﻳ ﺿ ً ﺎ ﻗﻧﺎع ﺗﻧﻔس‬ ‫ﻋﻧد...
  • Seite 45 :‫أي ﻣن اﻹﺟراءات اﻟﺗﺎﻟﻳﺔ اﻟﺗﻲ ﻟم ﻳ ُ ﺻر ّ ح ﺑﻬﺎ ﻛﺗﺎﺑ ﻳ ً ﺎ ﻣن ﻗﺑل اﻟﺷرﻛﺔ اﻟﻣﺻ ﻧ ّ ﻌﺔ ﻗد ﺗؤدي إﻟﻰ إﻟﻐﺎء اﻟﺿﻣﺎن‬ ‫إﺟراء ﺗﻌدﻳﻼت أو إﺿﺎﻓﺔ ﻣﻠﺣﻘﺎت‬ ‫اﺳﺗﺧدام ﻗﻁﻊ ﻏﻳﺎر ﻏﻳر أﺻﻠﻳﺔ‬ ‫ﺗﻧﻔﻳذ إﺻﻼﺣﺎت ﻣن ﻗﺑل ﺟﻬﺎت ﻏﻳر ﻣﺗﺧﺻﺻﺔ‬ ‫ﺗﺳﺟﻳل اﻟﻣﻧﺗﺞ‬ !‫ﺳ ﺟ ّ ِ ل ﻣﻧﺗﺟك واﺣﺻل ﻋﻠﻰ ﺿﻣﺎن 5 ﺳﻧوات ﻣن ﻓﻧﻲ ﻣﺗﺧﺻص‬ www.kessel.com/product-registration 016-426 45 / 492...
  • Seite 46 ‫وﺻف اﻟﻣﻧﺗﺞ واﻟﺑﻳﺎﻧﺎت اﻟﻔﻧﻳﺔ‬ ‫وﺻف اﻟﻣﻧﺗﺞ‬ .‫ ﻫﻲ ﻣﺣﻁﺔ رﻓﻊ ﻣدﻣﺟﺔ وﺟﺎﻫزة ﻟﻠﺗوﺻﻳل‬Minilift L WC Duo ‫ﻣﺣﻁﺔ‬ ‫اﻟﻣﺿﺧﺎت اﻟﻐﺎﻁﺳﺔ ﻣزودة ﺑوﺣدات ﺗﻘﻁﻳﻊ دوارة. ﺗﻌﻣل اﻟﻣﺿﺧﺎت ﺑﺎﻟﺗﻧﺎوب أﺛﻧﺎء اﻟﺗﺷﻐﻳل اﻟﻌﺎدي. ﻓﻲ ﺣﺎﻟﺔ ﺣدوث ﻋﻁل ﻓﻲ اﻟﻣﺿﺧﺔ، ﻳﻣﻛن‬ ‫ﻟﻣﺣﻁﺔ اﻟرﻓﻊ أن ﺗﺳﺗﻣر ﻓﻲ اﻟﻌﻣل ﻣؤﻗ ﺗ ً ﺎ ﺑﻣﺿﺧﺔ واﺣدة ﻓﻘﻁ. ﺗﻘوم وﺣدة اﻟﺗﻘﻁﻳﻊ ﺑﺗﻘﻁﻳﻊ اﻟﺑراز ﻓﻲ ﻣﻳﺎه اﻟﺻرف اﻟﺻﺣﻲ ﺑﺷﻛل ﻣوﺛوق. ﻳﺗم ﻗﻳﺎس‬...
  • Seite 47 (533-902) B2 ‫اﻟﻣﻠﺣﻘﺎت‬ ‫1 ﻣﻌﺟون ﺗﺟﻣﻳﻊ‬ ‫2 اﻟﺗﺣﻛم ﻓﻲ ﻗوة اﻟﻁﻔو‬ DN 32 ‫1 وﺻﻠﺔ اﻧﺗﻘﺎل أﻧﺑوب اﻟﺿﻐﻁ‬ ‫2 ﺑرﻏﻲ‬ (OD 40) ‫1 ﻣﺷﺑك ﺧرﻁوم 52 - 04 ﻣم‬ ‫2 ﺧﺎﺑور‬ ‫2 وردة ﻗﻔل‬ DN 50 ‫2 ﻟوﺣﺔ ﻏﻁﺎء ﻣدﺧل‬ ‫...
  • Seite 48 ‫ﻣﺟﺎل اﻟﺗﻁﺑﻳﻖ اﻟﻣﺳﻣوح ﺑﻪ‬ ‫0,9 ﻣﺗر‬ H ‫أﻗﺻﻰ ارﺗﻔﺎع ﻟﻠﺿﺦ‬ H [ m ] ‫/ﺳﺎﻋﺔ‬ ‫8,9 ﻣﺗر‬ Q ‫اﻟﺣد اﻷﻗﺻﻰ ﻟﻠﺗدﻓﻖ اﻟﺣﺟﻣﻲ‬ ‫05 درﺟﺔ ﻣﺋوﻳﺔ ﻛﺣد أﻗﺻﻰ‬ ‫درﺟﺔ ﺣرارة اﻟوﺳﻳﻁ‬ ‫08 درﺟﺔ ﻣﺋوﻳﺔ ﻟﻣدة دﻗﻳﻘﺗﻳن‬ ،‫أﻗﺻﻰ درﺟﺔ ﺣرارة ﻟﻠوﺳﻳﻁ‬ ‫ﻟﻔﺗرة ﻗﺻﻳرة‬ ‫3 - 04 درﺟﺔ...
  • Seite 49 ‫اﻟﺗرﻛﻳب‬ ‫ﻣﻌﻠوﻣﺎت اﻟﺗرﻛﻳب اﻟﻌﺎﻣﺔ‬ ‫وﻓر ﻣﻘﺑ ﺳ ً ﺎ ﻣﻧﺎﺳ ﺑ ً ﺎ ﻟﻠﺗوﺻﻳل اﻟﻛﻬرﺑﺎﺋﻲ. ﻧ ﻔ ّ ذ اﻟﺗرﻛﻳﺑﺎت اﻟﻛﻬرﺑﺎﺋﻳﺔ وﻓ ﻘ ً ﺎ‬ .‫ﻟﻺرﺷﺎدات اﻟﻣﺣﻠﻳﺔ اﻟﺧﺎﺻﺔ ﺑﺎﻟﺗرﻛﻳﺑﺎت ﻓﻲ اﻟﻣﻧﺎﻁﻖ اﻟرﻁﺑﺔ‬ ‫ﻟﻠﺣﻔﺎﻅ ﻋﻠﻰ ﺧﻔض ﺿوﺿﺎء اﻟﺗﺷﻐﻳل إﻟﻰ أدﻧﻰ ﺣد، ﺿﻊ ﺣﺻﻳرة‬ .‫ﻋﺎزﻟﺔ...
  • Seite 50 ‫اﻟﺗﺣﺿﻳر ﻟﻠﺗرﻛﻳب ﻋﻠﻰ اﻷرﺿﻳﺔ‬ .‫ﺗﺄﻛد ﻣن ﺗرﻛﻳب أﻗدام ﻋزل اﻟﺻوت ﺑﺷﻛل ﺻﺣﻳﺢ‬ ‫اﺿﻐﻁ ﻋﻠﻰ أزرار اﻟﺗﺣﻛم ﻓﻲ ﻗوة اﻟﻁﻔو )اﻟﻣﻠﺣﻘﺎت( اﻟﻣوﺟودة‬ ‫ﻋﻠﻰ اﻟﺟﺎﻧﺑﻳن اﻷﻳﺳر واﻷﻳﻣن ﻓﻲ اﻟﺟزء اﻟﺳﻔﻠﻲ ﻣن اﻟﺧزان إﻟﻰ‬ .‫أﻗﺻﻰ ﺣد ﻣﻣﻛن‬ ‫ﺿﻊ ﻋﻼﻣﺎت ﻋﻠﻰ ﻣواﺿﻊ ﻋﻣل اﻟﺛﻘوب. ﺗﺄﻛد ﻣن وﺟود ﻣﺳﺎﻓﺔ‬ .(‫ﻛﺎﻓﻳﺔ...
  • Seite 51 ‫ﺗرﻛﻳب اﻟﻣدﺧل اﻷﻓﻘﻲ‬ ‫ﺗﻧﺑﻳﻪ‬ ‫ﻋﻧد ﺗوﺻﻳل ﻧراﻓﻖ ﺻرف ﻣﻧﺧﻔﺿﺔ اﻟﻣﻧﺳوب، ﻳﺟب‬ !‫ﺗرﻛﻳب اﻟﻣﻠﺣﻖ اﻟﻘﻼب ﻋﻧد وﺻﻠﺔ اﻟﻣدﺧل‬ .‫ﺗﺄﻛد ﻣن ﺗرﻛﻳب ﻛﻠﺗﺎ ﺣﻠﻘﺗﻲ اﻹﺣﻛﺎم ﺑﺷﻛل ﺻﺣﻳﺢ‬ ‫ ﻣﻊ اﻟﻣﻠﺣﻖ اﻟﻘﻼب )ﺿﻣن‬DN 50 ‫أدﺧل وﺻﻠﺔ اﻟﻣدﺧل‬ .‫اﻟﻣﻠﺣﻘﺎت( ﻓﻲ اﻟﻔﺗﺣﺔ‬ ‫ ﺑﺎﺳﺗﺧدام وردة اﻟﻘﻔل ﻋﻠﻰ اﻟﺟﺎﻧب‬DN 50 ‫أ ﻣ ّ ن وﺻﻠﺔ اﻟﻣدﺧل‬ .‫اﻟﺧﺎرﺟﻲ‬...
  • Seite 52 ‫ﺛم أدﺧل ﻏﻁﺎء اﻟﻣدﺧل اﻷﻣﺎﻣﻲ ﻟﻠﻣرﺣﺎض ﻣﻊ ﻣﺎﻧﻊ اﻟﺗﺳرب‬ ‫ﻓﻲ وﺻﻠﺔ اﻟﻣرﺣﺎض اﻷﻣﺎﻣﻳﺔ ﻣن اﻟﺧﺎرج وأ ﻣ ّ ﻧﻪ ﺑﻘﻔل ﻏﻁﺎء‬ .‫اﻟﻣرﺣﺎض ﻣن اﻟداﺧل‬ ‫ﺷ ﺣ ّ م أﻧﺑوب ﺗﺻرﻳف اﻟﻣرﺣﺎض ﺑﺎﺳﺗﺧدام ﻣﻌﺟون‬ ‫اﻟﺗﺟﻣﻳﻊ، وأدﺧﻠﻪ ﻓﻲ ﻣﺎﻧﻊ اﻟﺗﺳرب ووأ ﻣ ّ ﻧﻪ ﺑﻣﺷﺑك اﻟﺧرﻁوم‬ .‫011 - 031 ﻣم‬...
  • Seite 53 ‫ﺗوﺻﻳل اﻟﻣﻼﻣس اﻟﺧﺎﻟﻲ ﻣن اﻟﺟﻬد اﻟﻛﻬرﺑﺎﺋﻲ‬ .‫ﻻ ﻳﺟوز ﺗرﻛﻳب ﺟﻬﺎز اﻹﻧذار، ﻋﻠﻰ ﺳﺑﻳل اﻟﻣﺛﺎل ﻣﺻﺑﺎﺡ اﻹﺷﺎرة، إﻻ ﺑواﺳﻁﺔ ﻓﻧﻲ ﻛﻬرﺑﺎء ﻣؤﻫل‬ (NO) ‫اﻟﻘدرة اﻟﻘﺻوى ﻟﻠﺗﺷﻐﻳل: 24 ﻓوﻟت = 005 ﻣﻠﻲ أﻣﺑﻳر، ﻧوع اﻟﻣﻼﻣس: ﻣﻔﺗوﺡ ﻋﺎدة‬ .‫ﻳ ُ وﺻﻰ ﺑﺎﺳﺗﺧدام ﻛﺎﺑل ﺑﻳﺎﻧﺎت ﻣﺣﻣﻲ‬ .‫ﻗﺎﺑس...
  • Seite 54 .‫إذا ﻟزم اﻷﻣر، ﻓﺄﻛد اﻻﺳﺗﻌﻼم ﻋﻠﻰ اﻟﺟﻬﺎز اﻟﻣﺣﻣول ﻟﺷﺑﻛﺔ ﺑدون اﺗﺻﺎل ﺑﺎﻹﻧﺗرﻧت‬ .‫ اﻟﻣﺣﻠﻲ ﻋﻠﻰ اﻟﺟﻬﺎز اﻟﻣﺣﻣول‬Wi-Fi ‫ﺗم ﻗﻁﻊ اﺗﺻﺎل‬ .‫ اﻟﻣﺗﺎﺣﺔ‬Wi-Fi ‫“ ﻣن ﻗﺎﺋﻣﺔ اﺗﺻﺎﻻت‬KESSEL-Minilift-xxxxxx„ ‫ﻋﻠﻰ ﺟﻬﺎزك اﻟﻣﺣﻣول، ﺣدد ﻋﻧوان‬ .“kessel1000„ ‫أدﺧل ﻛﻠﻣﺔ اﻟﻣرور‬ .‫اﻓﺗﺢ ﻣﺗﺻﻔ ﺣ ً ﺎ‬...
  • Seite 55 ‫اﻟﺻﻳﺎﻧﺔ‬ .‫ ﺑﺈﺟراء ﻓﺣص وﻅﻳﻔﻲ ﺷﻬري ﻣن ﻗﺑل اﻟﻣﺷﻐل‬KESSEL ‫ﺗوﺻﻲ‬ .‫ﻳﺟب إﺟراء اﻟﺻﻳﺎﻧﺔ ﺳﻧو ﻳ ً ﺎ ﻋﻠﻰ ﻣﺣﻁﺔ اﻟرﻓﻊ ﺑواﺳﻁﺔ ﺷﺧص ﻣﺗﺧﺻص وﻣﺎﻫر‬ ‫إﺟراء اﻟﺻﻳﺎﻧﺔ ﻋﻠﻰ ﻣﺣﻁﺔ اﻟرﻓﻊ‬ ‫ﺗﺣذﻳر‬ ‫اﻷﺟزاء اﻟﻣﻛﻬرﺑﺔ‬ ‫ﺧﻁر اﻟﺻﻌﻖ اﻟﻛﻬرﺑﺎﺋﻲ‬ !‫اﻓﺻل اﻟﻧﻅﺎم ﻋن ﻣﺻدر اﻟﻁﺎﻗﺔ‬...
  • Seite 56 .(TX 20) ‫ﻹزاﻟﺔ أﻧﺑوب اﻟﻐﻣر، ﻗم ﺑﺣل ﺑرﻏﻲ اﻟﺗﺛﺑﻳت‬ .‫ﻧﻅف أﻧﺑوب اﻟﻐﻣر ﺑﻘﻁﻌﺔ ﻗﻣﺎش ﻣﺑﻠﻠﺔ‬ (‫ر ﻛ ّ ب أﻧﺑوب اﻟﻐﻣر. )ﻋزم إﺣﻛﺎم اﻟرﺑﻁ: 2,1 ﻧﻳوﺗن ﻣﺗر‬ ‫ﺗﻧﻅﻳف اﻟﻣﺿﺧﺔ‬ .‫ﻧﻅ ّ ف ﻓﺗﺣﺗﻲ اﻟﺗﻬوﻳﺔ اﻟﻣوﺟودﺗﻳن ﻋﻠﻰ اﻟﻣﺑﻳت اﻟﺣﻠزوﻧﻲ‬ ‫اﺣﺗرس‬ ‫اﻟﺷﻔرات ﺣﺎدة اﻟﺣواف‬ ‫ﺧﻁر...
  • Seite 57 ‫ﺗﻐﻳﻳر ﻓﻠﺗر اﻟﻛرﺑون اﻟﻣﻧﺷﻁ‬ .(28061 ‫اﺳﺗﺑدل ﻓﻠﺗر اﻟﻛرﺑون اﻟﻣﻧﺷﻁ ﻣرة واﺣدة ﻋﻠﻰ اﻷﻗل ﻓﻲ اﻟﺳﻧﺔ أو ﻋﻧدﻣﺎ ﺗﺻﺑﺢ اﻟرواﺋﺢ ﻣﻠﺣوﻅﺔ )رﻗم اﻟﻣﻧﺗﺞ‬ .‫ﻳ ُ ﺳﻣﺢ ﻟﻠﻣﺷﻐل ﺑﺎﺳﺗﺑدال ﻓﻠﺗر اﻟﻛرﺑون اﻟﻣﻧﺷﻁ‬ .49 ‫أز ِ ل اﻟﻐﻁﺎء، اﻧﻅر "ﺗرﻛﻳب ﻣﺣﻁﺔ اﻟرﻓﻊ", ﺻﻔﺣﺔ‬ .‫أز...
  • Seite 58 ‫اﺳﺗﻛﺷﺎف اﻷﺧﻁﺎء وإﺻﻼﺣﻬﺎ‬ .‫ﻳﺻدر إﻧذار ﺻوﺗﻲ ﻓﻲ ﺣﺎﻟﺔ ﺣدوث ﻋﻁل ﻓﻲ ﻣﺣﻁﺔ اﻟرﻓﻊ‬ ‫ﺑﺎﻹﺿﺎﻓﺔ إﻟﻰ ذﻟك، ﻳﺑدأ ﺗﺷﻐﻳل ﺧﺎدم اﻟوﻳب )ﺑوﺿﻊ اﻟﻔﺎﺻل اﻟزﻣﻧﻲ(. ﻳﻅﻬر ﻣؤﺷر اﻟﺣﺎﻟﺔ ﻋﻠﻰ اﻟﺻﻔﺣﺔ اﻟرﺋﻳﺳﻳﺔ ﺑﺎﻟﻠون اﻷﺣﻣر. ﻳﻣﻛن ﻋرض‬ .(54 ‫", ﺻﻔﺣﺔ‬Wi-Fi ‫رﺳﺎﻟﺔ اﻟﺧﻁﺄ اﻟﺧﺎﺻﺔ ﺑﺎﻹﻧذار وﺗﺄﻛﻳدﻫﺎ ﻓﻲ ﺧﺎدم اﻟوﻳب )اﻧﻅر "اﻟوﺻول إﻟﻰ ﺧﺎدم اﻟوﻳب ﻋﺑر ﺷﺑﻛﺔ‬ ‫ﺗﺗﺟﻠﻰ...
  • Seite 59 ‫ﻛﻳﻔﻳﺔ اﻟﻣﻌﺎﻟﺟﺔ‬ ‫اﻟﺳﺑب‬ ‫اﻟﻌﻁل‬ .‫أﻏﻠﻖ ﺟﻣﻳﻊ اﻟﻣداﺧل‬ ‫ﺣﺟم اﻟﺗدﻓﻖ اﻟداﺧل ﻣرﺗﻔﻊ‬ ‫اﻟﻣﺿﺧﺔ ﺗﻌﻣل ﺑﺷﻛل ﻣﺳﺗﻣر‬ ‫ﻟﻠﻐﺎﻳﺔ‬ ‫ﻷﻛﺛر ﻣن دﻗﻳﻘﺗﻳن، وﻳﺻدر‬ .‫ﺗﺗوﻗف اﻟﻣﺿﺧﺔ ﻋن اﻟﻌﻣل ﺑﻌد ﺣواﻟﻲ دﻗﻳﻘﺔ واﺣدة‬ ‫ﺻوت إﻧذار ﺑﻌد دﻗﻳﻘﺗﻳن‬ ‫اﻧﺳداد أﻧﺑوب اﻟﺿﻐﻁ‬ .‫ﻳﺗوﻗف ﺻوت اﻹﻧذار‬ ‫إذا ﻟم ﻳﺗم إﻳﻘﺎف ﺗﺷﻐﻳل اﻟﻣﺿﺧﺔ، ﻓﺎﻧﺗﻘل إﻟﻰ ﻋﻁل „ﻣؤﺷر اﻟﻣﺳﺗوى‬ .“‫ﻣﻌﻁل‬...
  • Seite 60 ‫إﻳﻘﺎف اﻟﺗﺷﻐﻳل‬ ‫ﻓﺗرة ﺗوﻗف ﺗزﻳد ﻋﻠﻰ 3 ﺷﻬور‬ ‫ﺧﻼل ﻓﺗرات اﻟﺗوﻗف اﻟﺗﻲ ﺗزﻳد ﻋﻠﻰ 3 ﺷﻬور، ﻗد ﺗﺗﺑﺧر اﻟﻣﻳﺎه اﻟﻣوﺟودة ﻓﻲ اﻟﺧزان. وﻗد ﻳﺗﺳﺑب ذﻟك ﻓﻲ ﺗﻛو ّ ن ﻗﺷرة ﻋﻠﻰ اﻟﻣواد اﻟﺻﻠﺑﺔ‬ .‫اﻟﻣوﺟودة ﻓﻲ اﻟﺧزان وﺗﺳد ﻣﺣﻁﺔ اﻟرﻓﻊ‬ :‫ﻟﻣﻧﻊ ﺣدوث أﺿرار ﺑﻣﺣﻁﺔ اﻟرﻓﻊ، ﻳرﺟﻰ ﻣراﻋﺎة اﻟﻧﻘﺎﻁ اﻟﺗﺎﻟﻳﺔ ﺧﻼل ﻓﺗرات اﻟﺗوﻗف اﻟﺗﻲ ﺗزﻳد ﻋﻠﻰ 3 ﺷﻬور‬ .‫اﺷﻁف...
  • Seite 61 ‫اﻟﺗﺧﻠص ﻣن اﻟﻣﻧﺗﺞ‬ ‫ﺗﻧﺑﻳﻪ‬ ‫ﻳﺟب ﻋدم اﻟﺗﺧﻠص ﻣن اﻟﻣﻧﺗﺟﺎت اﻟﺗﻲ ﺗﺣﻣل ﻫذه اﻟﻌﻼﻣﺔ ﻋﻠﻰ اﻟﻣﻧﺗﺞ أو اﻟﻌﺑوة أو اﻟﻣﺳﺗﻧدات اﻟﻣرﻓﻘﺔ ﻣﻌﻬﺎ ﺑﺈﻟﻘﺎﺋﻬﺎ ﺿﻣن اﻟﻧﻔﺎﻳﺎت‬ .‫اﻟﻣﻧزﻟﻳﺔ‬ .‫ﺧ ُ ذ اﻟﻣﻧﺗﺞ وﻣﻛوﻧﺎﺗﻪ إﻟﻰ ﻧﻘﻁﺔ ﺗﺟﻣﻳﻊ ﻣﻌﺗﻣدة ﺣﻳث ﺳﻳﺗم إﻋﺎدة ﺗدوﻳره وإﻋﺎدة اﺳﺗﺧداﻣﻪ‬ .‫ﻗﺑل...

  • Seite 62: Инструкции За Експлоатация

    Инструкции за експлоатация Уважаеми клиенти, Като производител на иновативни продукти за дренажни технологии от висок клас, KESSEL предлага интегрирани системни решения и ориентирано към клиента обслужване. По този начин поставяме най-високите стандарти за качество и се фокусираме твърдо върху устойчивостта - не само при производството на нашите продукти, но и по...

  • Seite 63: Забележки Към Инструкциите За Експлоатация

    Забележки към инструкциите за експлоатация Този документ представлява оригиналните инструкции на немски език. Всички други езици са преводи на оригинал- ните инструкции. Инструкциите за експлоатация съдържат важна информация за безопасното използване, монтаж, поддръжка и изх- върляне на продукта. Преди употреба ги прочетете внимателно и ги дръжте на удобно място в близост до продукта през...

  • Seite 64: Безопасност

    Безопасност Общи бележки за безопасност ВНИМАНИЕ Микроби и бактерии, които представляват риск за здравето Риск от инфекция при контакт с изпомпваната среда Носете защитни ръкавици (EN 388) и предпазни очила (EN 166). Ако съществува вероятност от контакт с изпомпваната среда, носете и дихателна маска (EN 149). При...
  • Seite 65 доведе до анулиране на гаранцията: Модификации или прикачено оборудване Използване на неоригинални резервни части Ремонти, които не са извършени от специализирана фирма Регистрация на продукта Регистрирайте продукта си и си осигурете 5-годишна гаранция от специализиран търговец! www.kessel.com/product-registration 016-426 65 / 492...

  • Seite 66: Описание И Технически Данни На Продукта

    Описание и технически данни на продукта Описание на продукта Minilift L WC Duo е компактна, готова за свързване подемна станция. Потопяемите помпи са оборудвани с въртящи се мацератори. При нормална експлоатация помпите работят пос- ледователно. В случай на повреда на помпата, подемната станция може да продължи да работи временно само с...

  • Seite 67: Технически Данни

    Принадлежности B2 (533-902) 2 устройства за контрол на плавае- 1 бр. монтажна паста мостта 1 преходник на напорна тръба DN 32 2 винта (OD 40) 2 дюбела 1 скоба за маркуч 25 - 40 mm 2 капака на входа DN 50 2 заключващи...
  • Seite 68 Допустима област на приложение Макс. височина на изпомп- 9,0 m ване H H [ m ] Макс. дебит Q 9,8 m Температура на средата Макс. 50 °C Макс. температура на сре- 80 °C за 2 мин. дата, краткосрочна Околна температура 3 - 40 °C Режим...

  • Seite 69: Монтаж

    Монтаж Обща информация за монтажа Осигурете подходящ контакт за електрическото свърз- ване. Изпълнете електрическата инсталация в съответ- ствие с местните указания за инсталации във влажни помещения. За да сведете до минимум работния шум, поставете изолационна подложка между продукта и стената. Препоръчително...
  • Seite 70 Подготовка на монтажа на пода Уверете се, че шумоизолиращите крачета са пра- вилно монтирани. Натиснете докрай устройствата за контрол на плава- емостта (принадлежности) отляво и отдясно в дол- ната част на резервоара. Маркирайте отворите за пробиване. Осигурете дос- татъчно разстояние от стената (звукоизолация). Направете...
  • Seite 71 Монтиране на хоризонталния вход BHИMAИЕ При свързване на ниско разположени отводни- телни обекти, приставката с клапа трябва да бъде монтирана на връзката на входа! Уверете се, че и двата О-пръстена са правилно пос- тавени. Поставете връзката на входа DN 50 с приставката с клапа...
  • Seite 72 След това поставете предния капак на входа на тоа- летната с уплътнението в предната връзка на тоа- летната отвън и го закрепете с ключалката на капака на тоалетната отвътре. Намажете тръбата за оттичане на тоалетната с мон- тажна паста, поставете я в уплътнението и я закре- пете...
  • Seite 73 Макс. превключваща мощност: 42 V = 500 mA, тип контакт: нормално отворен (NO) Препоръчва се използването на екраниран кабел за данни. Захранващият щепсел е изключен. Наличен е кабел за данни с максимален диаметър 6 mm. Напречното сечение на проводниците не трябва да надвишава...

  • Seite 74: Операция

    Ако е необходимо, потвърдете заявката на мобилното устройство за мрежа без връзка по Интернет. Локалната Wi-Fi връзка е прекъсната на мобилното устройство. На мобилното си устройство изберете адреса „KESSEL-Minilift-xxxxxx” от списъка с налични Wi-Fi връзки. Въведете паролата „kessel1000“. Отворете браузър.

  • Seite 75: Поддръжка

    Поддръжка KESSEL препоръчва месечна функционална проверка от оператора. Всяка година трябва да се извършва техническо обслужване на подемната станция от компетентен квалифициран специалист. Извършване на техническо обслужване на подемната станция ПРЕДУПРЕЖДЕНИЕ Части под напрежение Опасност от токов удар Изключете системата от електрозахранването! Уверете...
  • Seite 76 За да демонтирате потопяемата тръба, разхлабете фиксиращия винт (TX 20). Почистете потопяемата тръба с влажна кърпа. Монтирайте потопяемата тръба. (Сила на затягане: 1,2 Nm) Почистване на помпата Почистете 2-та вентилационни отвора на спирало- видния корпус. ВНИМАНИЕ Лопатки с остри ръбове Риск...
  • Seite 77 Смяна на филтъра с активен въглен Сменяйте филтъра с активен въглен най-малко веднъж годишно или когато се появят забележими миризми (арт. № 28061). Операторът има право да сменя филтъра с активен въглен. Свалете капака, виж "Монтаж на подемната стан- ция", страница 69. Свалете...

  • Seite 78: Отстраняване На Неизправности

    Отстраняване на неизправности При възникване на неизправност в помпената станция се задейства звукова аларма. Освен това уеб сървърът стартира (в интервален режим). Индикаторът за състоянието на началната страница се показва в червено. Съобщението за грешка за алармата може да бъде видяно и потвърдено в уеб сървъра (виж "Достъп...
  • Seite 79 Неизправност Причина Отстраняване Помпата работи неп- Прекалено голям Затворете всички входни отвори. рекъснато повече от приток Помпата се изключва след приблизително 1 мин.. 2 мин., алармата се Запушена напорна Алармата млъква. задейства след 2 мин.. тръба Ако помпата не се изключва, превключете на грешка „Неизправен...

  • Seite 80: Извеждане От Експлоатация

    Извеждане от експлоатация Прекъсване на работата за повече от 3 месеца При прекъсвания на работата за повече от 3 месеца водата в резервоара може да се изпари. Това може да доведе до образуване на кора от твърди частици в резервоара и да блокира подемната станция. За...

  • Seite 81: Изхвърляне

    Изхвърляне BHИMAИЕ Продуктите с тази маркировка върху продукта, опаковката или придружаващите документи не трябва да се изхвърлят заедно с битовите отпадъци. Занесете продукта и неговите компоненти в сертифициран пункт за събиране, където ще бъдат рецик- лирани и повторно използвани. Преди изхвърляне, извадете батериите и акумулаторните батерии, ако има такива, и ги изхвърлете отделно.
  • Seite 82 Návody k a použití Milá zákaznice, milý zákazníku, jako špičkový výrobce inovativních výrobků pro odvodňovací techniku nabízí společnost KESSEL komplexní systémová řešení a služby, které vycházejí vstříc zákazníkům. Dodržujeme přitom nejvyšší standardy kvality a důsledně se držíme principu udržitelnosti. To znamená, že nejen při výrobě našich výrobků, ale také s ohledem na jejich dlouhodobý provoz usi- lujeme o trvalou ochranu Vás samotných i Vašeho majetku.

  • Seite 83: Upozornění Ohledně Návodu K Obsluze

    Upozornění ohledně návodu k obsluze Tento dokument je v originále návodem k obsluze v německém jazyce. Všechny ostatní jazykové verze jsou překladem ori- ginálního návodu k obsluze. Návod k obsluze obsahuje důležité informace o bezpečném používání, montáži, údržbě a likvidaci výrobku. Před použitím si návod k obsluze pečlivě...

  • Seite 84: Bezpečnost

    Bezpečnost Všeobecné bezpečnostní pokyny UPOZORNĚNÍ Bakterie a mikroorganismy ohrožující zdraví Nebezpečí infekce při kontaktu s dopravovaným médiem Používejte ochranné rukavice (EN 388) a ochranné brýle (EN 166). Pokud existuje možnost kontaktu s dopravovaným médiem, noste navíc respirátor (EN 149). Při montáži, demontáži, údržbě nebo opravě čerpacího zařízení je třeba dodržovat předpisy pro prevenci úrazů, pří- slušné...
  • Seite 85 Všechny následující úkony, které nebyly výslovně a písemně schváleny výrobcem, mohou vést ke ztrátě záruky: přestavby a přístavby použití neoriginálních náhradních dílů opravy, které nejsou prováděny odbornou firmou Registrace výrobku Zaregistrujte výrobek a získejte 5 letou odbornou záruku! www.kessel.com/product-registration 016-426 85 / 492...

  • Seite 86: Popis Výrobku A Technické Údaje

    Popis výrobku a technické údaje Popis výrobku Minilift L WC Duo je kompaktní čerpací zařízení, připravené k připojení. Ponorná motorová čerpadla jsou vybavena rotačními řezacími mechanismy. Čerpadla pracují v normálním provozu stří- davě. V případě poruchy jednoho čerpadla může čerpací zařízení pokračovat v provozu po omezenou dobu pouze s jed- ním čerpadlem.

  • Seite 87: Technické Údaje

    Příslušenství B2 (533-902) 2x vztlaková pojistka 1x montážní pasta 1x přechodová spojka tlakového potrubí 2x šrouby DN 32 (OD 40) 2x hmoždinka 1x hadicová spona 25–40 mm 2x uzavírací zátka přívodu DN 50 2x pojistná podložka 3x hadicová spona 32–50 mm 2x přívodní...
  • Seite 88 Povolený rozsah použití Max. dopravní výška H 9,0 m H [ m ] Max. objemový průtok Q 9,8 m Teplota média Max. 50 °C Max. teplota média, krátko- 80 °C po dobu 2 min době Okolní teplota 3–40 °C Provozní režim S3 15 % / h ] Q [ m...

  • Seite 89: Montáž

    Montáž Obecné pokyny k montáži Pro elektrické připojení zajistěte odpovídající zásuvku. Elek- trickou instalaci proveďte v souladu s místními předpisy pro instalace ve vlhkých prostorách. Aby byl provozní hluk co nejmenší, nainstalujte mezi výro- bek a stěnu izolační podložku. Do tlakového potrubí doporučujeme nainstalovat uzavírací šoupátko.
  • Seite 90 Příprava upevnění k podlaze Zajistěte, aby byly správně namontovány patky pro hlu- kovou izolaci. Vztlakové pojistky (součást příslušenství) vtlačte vlevo a vpravo dole na nádrži až na doraz. Vyznačte si vrtané otvory. Zajistěte přitom dostatečnou vzdálenost od stěny (zvuková izolace). Vyvrtejte dva otvory s Ø...
  • Seite 91 Montáž horizontálního přívodu OZNÁMENÍ Při připojení níže položených odvodňovaných zaří- zení je nutno na přívodní přípojku nainstalovat klapku! Zajistěte, aby byly oba O-kroužky správně namonto- vány. Přívodní přípojku DN 50 s klapkou (součást příslušen- ství) zaveďte do otvoru. Přívodní přípojku DN 50 upevněte pomocí pojistné pod- ložky na vnější...
  • Seite 92 Úprava monitorování hladiny Tovární nastavení: zapínací hladina = 95 mm Hluboké odsávání: zapínací hladina = 65 mm Pro hluboké odsávání proveďte nastavení na mobilním koncovém zařízení (viz "Přístup k webovému serveru přes Wi- Fi", strana 94). Nasazení čerpadla Přírubu čerpadla a vodicí prvky v nádrži namažte mon- tážní...
  • Seite 93 Max. spínací výkon: 42 V = 500 mA, typ kontaktu: spínací (NO) Doporučujeme použít stíněný datový kabel. Síťová zástrčka je odpojená. K dispozici je datový kabel o maximálním průměru 6 mm. Průřez vodičů nesmí překročit 1,5 mm². Otevřete víko. V horní zadní části nádrže vyvrtejte otvor s Ø 6 mm a odstraňte otřepy.

  • Seite 94: Provoz

    K webovému serveru má současně přístup pouze jeden uživatel. Příp. potvrďte dotaz na mobilním zařízení ohledně sítě bez připojení k internetu. Místní Wi-Fi je na mobilním zařízení odpojeno. Na mobilním zařízení vyberte ze seznamu dostupných Wi-Fi připojení adresu „KESSEL-Minilift-xxxxxx“. Zadejte heslo „kessel1000“. Otevřete prohlížeč.

  • Seite 95: Údržba

    Údržba Společnost KESSEL doporučuje provozovateli provádět jednou měsíčně kontrolu funkčnosti. Údržbu čerpacího zařízení musí provádět jednou ročně odborník. Údržba čerpacího zařízení VAROVÁNÍ Části vedoucí napětí Nebezpečí úrazu elektrickým proudem Vypněte zařízení! Zajistěte, aby byla elektrická zařízení během provádění prací odpojena od přívodu napětí.
  • Seite 96 Ponornou trubku vyjmete tak, že povolíte upevňovací šroub (TX 20). Ponornou trubku očistěte vlhkým hadříkem. Ponornou trubku namontujte. (utahovací moment: 1,2 Nm) Čištění čerpadla Vyčistěte 2 odvzdušňovací otvory na spirálovém krytu. UPOZORNĚNÍ Nože s ostrými hranami Nebezpečí řezných poranění Používejte ochranné rukavice. Odjistěte a demontujte spirálové...
  • Seite 97 Výměnu filtru s aktivním uhlím může provést provozovatel. Sejměte víko, viz "Instalace čerpacího zařízení", strana 89. Sejměte záslepku odvzdušňovacího ventilu. Vyměňte filtr s aktivním uhlím. Nasaďte záslepku odvzdušňovacího ventilu. Opět nasaďte víko. 016-426 97 / 492...

  • Seite 98: Řešení Problémů

    Řešení problémů V případě poruchy čerpacího zařízení se spustí akustický alarm. Navíc se spustí webový server (v případě intervalového provozu). Na úvodní stránce se červeně zobrazí stavový indikátor. Poruchové hlášení týkající se alarmu lze zobrazit a potvrdit na webovém serveru (viz "Přístup k webovému serveru přes Wi- Fi", strana 94).
  • Seite 99 Porucha Příčina Oprava Čerpadlo běží nepřetržitě Příliš velké přívodní Uzavřete všechny přívody. déle než 2 minuty, alarm množství Čerpadlo se po cca 1 min vypne. se spustí po 2 min. Ucpání tlakového Alarm se vypne. potrubí Pokud se čerpadlo nevypne, přejděte k poruše „Chybné monitorování...

  • Seite 100: Odstavení Z Provozu

    Odstavení z provozu Odstávka delší než 3 měsíce Při odstávkách delších než 3 měsíce může voda v nádrži vypařit. V důsledku toho může dojít ke ztvrdnutí pevných látek v nádrži a ucpání čerpacího zařízení. Aby se zabránilo poškození čerpacího zařízení, dodržujte při odstávkách delších než 3 měsíce následující body: Čerpací...
  • Seite 101 Driftsvejledning Kære kunde, Som førende producent af innovative produkter for dræningsteknik, tilbyder KESSEL integrerede systemløsninger og kun- deorienteret service. Herved stræber vi efter den højeste kvalitet og fokuserer kraftigt på bæredygtighed - ikke kun ved pro- duktionen af vores produkter, men også ift. deres drift i mange år, så du og din ejendom er beskyttet på lang sigt.

  • Seite 102: Bemærkninger Til Betjeningsvejledningen

    Bemærkninger til betjeningsvejledningen Dette dokument indeholder de originale instruktioner på tysk. Alle andre sprog er oversættelser af de originale instruktioner. Betjeningsvejledningen indeholder vigtige oplysninger om sikker brug, installation, vedligeholdelse og bortskaffelse af pro- duktet. Læs brugsanvisningen omhyggeligt inden brug, og opbevar den i nærheden af produktet i hele dets levetid. Når pro- duktet overdrages, skal brugsanvisningen afleveres til den nye ejer.

  • Seite 103: Sikkerhed

    Sikkerhed Generelle sikkerhedsbemærkninger FORSIGTIG Bakterier og mikroorganismer, der udgør en sundhedsrisiko Risiko for infektion ved kontakt med det pumpede medium Brug beskyttelseshandsker (EN 388) og sikkerhedsbriller (EN 166). Hvis der er risiko for kontakt med det pumpede medium, skal man også bære åndedrætsmaske (EN 149). Ved installation, demontering, vedligeholdelse eller reparation af pumpestationen skal reglerne for ulykkesforebyggelse, relevante standarder, direktiver og forskrifter overholdes.
  • Seite 104 Enhver af de følgende handlinger, som ikke udtrykkeligt er skriftligt godkendt af producenten, kan gøre garantien ugyldig: ændring eller udvidelse brug af uoriginale reservedele Reparationer, der ikke udføres af et specialfirma Produktregistrering Registrer dit produkt og få en 5-årig garanti fra en specialiseret håndværker! www.kessel.com/product-registration 104 / 492 016-426...

  • Seite 105: Produktbeskrivelse Og Tekniske Data

    Produktbeskrivelse og tekniske data Produktbeskrivelse Minilift L WC Duo er en kompakt, tilslutningsklar pumpestation. De nedsænkbare pumper er udstyret med roterende skæreenheder. Pumperne kører skiftevis under normal drift. I tilfælde af en fejl i pumpen kan pumpestationen fortsætte med at fungere midlertidigt med kun én pumpe. Skæreenheden findeler pålideligt afføring i spildevandet.

  • Seite 106: Tekniske Data

    Tilbehør B2 (533-902) 2x opdriftskontrol 1x monteringspasta 2x skruer 1x trykrørovergang DN 32 (OD 40) 2x dyvel 1x spændebånd 25 - 40 mm 2x dæksel til indløb DN 50 2x låseskive 3x spændebånd 32 - 50 mm 2x indløb DN 50 med klapfastgørelse 2x spændebånd 50 - 70 mm 2x indløbsklap DN 50 2x indløb DN 40/DN 50...
  • Seite 107 Tilladt anvendelsesområde Maks. pumpehøjde H 9,0 m H [ m ] Maks. volumenstrøm Q 9,8 m Medietemperatur Maks. 50 °C Maks. medietemperatur, 80 °C i 2 min kortvarig Omgivelsestemperatur 3 - 40 °C Driftsform S3 15 % / h ] Q [ m Beskyttelsesklasse for pum- IP 44...

  • Seite 108: Montering

    Montering Generel information for installation Sørg for en passende bøsning til den elektriske tilslutning. Udfør den elektriske installation i overensstemmelse med de lokale retningslinjer for installationer i fugtige områder. For at holde driftsstøjen på et minimum skal du placere en isolerende måtte mellem produktet og væggen.
  • Seite 109 Forberedelse af gulvmontering Sørg for, at lydisoleringsfødderne er installeret korrekt. Tryk på opdriftskontrollerne (tilbehør) til venstre og højre i bunden af tanken, så langt de kan komme. Markér borehullerne. Sørg for en tilstrækkelig afstand til væggen (lydisolering). Bor to huller Ø 6 mm. Vær opmærksom på eventuelle kabler, der ligger på...
  • Seite 110 Montering af det vandrette indløb BEMÆRK Ved tilslutning af lavtliggende drænobjekter skal klapfæstet monteres ved indløbet! Sørg for, at begge O-ringe er monteret korrekt. Indsæt indløbets tilslutning DN 50 med klapfæstet (tilbe- hør) i åbningen. Fastgør indløbet DN 50 med låseskiven på ydersiden. For DN 50 skal indløbet skæres tilsvarende ved hjælp af en sikkerhedskniv.

  • Seite 111: Tilslut Den Potentialfri Kontakt

    Indsæt derefter toilettets forreste indløbsdæksel med tætningsringen i den forreste toiletforbindelse udefra og fastgør det med låsen til toiletdækslet indefra. Smør toiletafløbsrøret med monteringspasta, indsæt det i tætningsringen og fastgør det med spændebåndet 110 - 130 mm. Justering af niveauindikatoren Fabriksindstilling: tændingsniveau = 95 mm Dyb sugeevne: tændingsniveau = 65 mm For dyb sugeevne skal indstillingen foretages på...
  • Seite 112 Det anbefales at bruge et afskærmet datakabel. Stikket er trukket ud af stikkontakten. Der findes et datakabel med en maksimal diameter på 6 mm. Ledernes tværsnit må ikke overstige 1,5 mm². Åbn dækslet. Lav en åbning med Ø 6 mm i den øverste bagkant af tanken, og fjern graterne.

  • Seite 113: Drift

    Bekræft om nødvendigt forespørgslen på den mobile enhed for et netværk uden internetforbindelse. Det lokale WiFi er afbrudt på den mobile terminal. Vælg adressen „KESSEL-Minilift-xxxxxx“ fra listen over tilgængelige WiFi-forbindelser på din mobile enhed. Indtast adgangskoden „kessel1000“. Åbn en browser.

  • Seite 114: Service

    Service KESSEL anbefaler, at operatøren foretager en månedlig funktionskontrol. Vedligeholdelse skal udføres årligt på pumpestationen af en teknisk specialist. Udførelse af vedligeholdelse på pumpestationen ADVARSEL Strømførende dele Fare for elektrisk stød Frakobl systemet fra strømforsyningen! Sørg for, at det elektriske udstyr er koblet fra strømforsyningen under arbejdet.
  • Seite 115 For at fjerne trykføleren skal du løsne låseskruen (TX 20). Rengør trykføleren med en fugtig klud. Installer trykføleren. (Tilspændingsmoment: 1,2 Nm) Rengøring af pumpe Rengør de 2 ventilationshuller på spiralhuset. FORSIGTIG Skarpe klinger Risiko for snitsår Brug beskyttelseshandsker. Lås og afmonter spiralhuset. Fjern eventuelle fastsiddende forureninger fra akselsam- lingen på...
  • Seite 116 Fjern dækslet, på "Installation af pumpestationen", side 108. Fjern dækslet til udluftningsventilen. Udskift det aktiverede carbonfilter. Monter dækslet til udluftningsventilen. Sæt dækslet på igen. 116 / 492 016-426...

  • Seite 117: Fejlfinding

    Fejlfinding Der lyder en hørbar alarm i tilfælde af en fejl på pumpestationen. Derudover starter webserveren (i intervaller). Statusindikatoren på startsiden vises i rødt. Fejlmeddelelsen for alarmen kan ses og bekræftes på webserveren (på "Adgang til webserveren via WiFi", side 113). Fejl eller svigt på...
  • Seite 118 Fejl Årsag Eliminering Pumpen har kørt kontinu- Tilførselsvolumen for Luk alle indløb. erligt i mere end 2 min, højt Pumpen slukker efter ca. 1 min. alarmen lyder efter 2 min. Trykrør blokeret Alarmen bliver tavs. Hvis pumpen ikke slukker, skal du skifte til fejlen „Niveauindi- kator defekt“.

  • Seite 119: Nedlukning

    Nedlukning Nedetid på mere end 3 måneder Ved driftsstop på mere end 3 måneder kan vandet i tanken fordampe. Dette kan medføre, at de faste stoffer i tanken danner en skorpe og blokerer pumpestationen. For at undgå skader på pumpestationen skal følgende punkter overholdes ved driftsstop på mere end 3 måneder: Skyl pumpestationen hvert kvartal med rent vand i 2 pumpeprocesser.

  • Seite 120: Οδηγίες Λειτουργίας

    Οδηγίες λειτουργίας Αγαπητέ πελάτη, Ως κορυφαίος κατασκευαστής καινοτόμων προϊόντων στον τομέα της τεχνολογίας αποστράγγισης, η KESSEL προσφέρει ολοκληρωμένες λύσεις συστημάτων και εξυπηρέτηση προσανατολισμένη στον πελάτη. Με αυτόν τον τρόπο, θέτουμε τα υψηλότερα πρότυπα ποιότητας και εστιάζουμε την προσοχή μας στη βιωσιμότητα – όχι μόνο με την κατασκευή των προϊ- όντων...

  • Seite 121: Σημειώσεις Σχετικά Με Τις Οδηγίες Λειτουργίας

    Σημειώσεις σχετικά με τις οδηγίες λειτουργίας Το παρόν έγγραφο αντιπροσωπεύει τις αρχικές οδηγίες στα γερμανικά. Όλες οι άλλες γλώσσες είναι μεταφράσεις των αρχι- κών οδηγιών. Οι οδηγίες λειτουργίας περιέχουν σημαντικές πληροφορίες σχετικά με την ασφαλή χρήση, εγκατάσταση, συντήρηση και απόρριψη του προϊόντος. Διαβάστε προσεκτικά τις οδηγίες χρήσης πριν από τη χρήση και φυλάξτε τις σε προσιτό μέρος κοντά...

  • Seite 122: Ασφάλεια

    Ασφάλεια Γενικές οδηγίες ασφαλείας ΠΡΟΣΟΧΗ Μικρόβια και βακτήρια που αποτελούν κίνδυνο για την υγεία Κίνδυνος λοίμωξης κατά την επαφή με το αντλούμενο μέσο Να φοράτε προστατευτικά γάντια (EN 388) και προστατευτικά γυαλιά (EN 166). Εάν υπάρχει πιθανότητα επαφής με το αντλούμενο μέσο, φορέστε επίσης μια αναπνευστική μάσκα (EN 149). Κατά...

  • Seite 123: Προβλεπόμενη Χρήση

    Οποιαδήποτε από τις παρακάτω ενέργειες που δεν έχουν εγκριθεί ρητά γραπτώς από τον κατασκευαστή μπορεί να ακυρώσει την εγγύηση: Τροποποιήσεις ή προσθήκες Χρήση μη γνήσιων ανταλλακτικών Επισκευές που δεν πραγματοποιήθηκαν από εξειδικευμένη εταιρεία Καταχώριση προϊόντος Καταχωρίστε το προϊόν σας και εξασφαλίστε μια εγγύηση 5 ετών από εξειδικευμένο έμπορο! www.kessel.com/product-registration 016-426 123 / 492...

  • Seite 124: Περιγραφή Προϊόντος Και Τεχνικά Χαρακτηριστικά

    Περιγραφή προϊόντος και τεχνικά χαρακτηριστικά Περιγραφή προϊόντος Το Minilift L WC Duo είναι ένας συμπαγής, έτοιμος προς σύνδεση σταθμός ανύψωσης απόνερων. Οι βυθιζόμενες αντλίες είναι εξοπλισμένες με περιστρεφόμενους τεμαχιστές. Οι αντλίες λειτουργούν εναλλάξ κατά τη διάρ- κεια της κανονικής λειτουργίας. Σε περίπτωση βλάβης της αντλίας, ο σταθμός ανύψωσης απόνερων μπορεί να συνεχίσει να...

  • Seite 125: Τεχνικά Χαρακτηριστικά

    Αξεσουάρ B2 (533-902) 2 ελεγκτές άνωσης 1 πάστα συναρμολόγησης 1 συναρμογή πιεζομετρικού σωλήνα 2 βίδες DN 32 (OD 40) 2 πείροι 1 σφιγκτήρας σωλήνα 25 - 40 mm 2 καλύμματα εισόδου DN 50 2 ροδέλες ασφάλισης 2 σύνδεσμοι εισόδου DN 50 με εξάρ- 3 σφιγκτήρες...
  • Seite 126 Επιτρεπόμενη περιοχή χρήσης Μέγιστο ύψος άντλησης H 9,0 m H [ m ] Μέγιστη ροή όγκου Q 9,8 m Θερμοκρασία μέσου Μέγ. 50 °C Μέγ. θερμοκρασία μέσου, 80 °C για 2 λεπτά βραχυπρόθεσμα Θερμοκρασία περιβάλλο- 3 - 40 °C ντος Κατάσταση...

  • Seite 127: Εγκατάσταση

    Εγκατάσταση Γενικές πληροφορίες εγκατάστασης Παρέχετε μια κατάλληλη πρίζα για την ηλεκτρική σύνδεση. Εκτελέστε την ηλεκτρική εγκατάσταση σύμφωνα με τις τοπι- κές οδηγίες για εγκαταστάσεις σε υγρούς χώρους. Για να μειώσετε τον θόρυβο λειτουργίας στο ελάχιστο, τοπο- θετήστε ένα μονωτικό στρώμα μεταξύ του προϊόντος και του τοίχου.
  • Seite 128 Προετοιμασία της στερέωσης στο δάπεδο Βεβαιωθείτε ότι τα πόδια ηχομόνωσης έχουν τοποθετη- θεί σωστά. Πιέστε τα χειριστήρια άνωσης (αξεσουάρ) στην επάνω και τη δεξιά πλευρά στο κάτω μέρος της δεξαμενής μέχρι το τέρμα. Μαρκάρετε τις οπές διάτρησης. Διασφαλίστε επαρκή απόσταση από τον τοίχο (ηχομόνωση). Ανοίξτε...
  • Seite 129 Εγκατάσταση της οριζόντιας εισόδου EIΔΟΠΟΙΗΣΗ Κατά τη σύνδεση αντικειμένων αποστράγγισης που βρίσκονται σε χαμηλό επίπεδο, το εξάρτημα πτερυγίου πρέπει να εγκατασταθεί στον σύνδεσμο εισόδου! Βεβαιωθείτε ότι και οι δύο δακτύλιοι O έχουν τοποθετη- θεί σωστά. Εισάγετε τον σύνδεσμο εισόδου DN 50 με το εξάρτημα πτερυγίου...
  • Seite 130 Στη συνέχεια, τοποθετήστε το μπροστινό κάλυμμα εισό- δου της τουαλέτας με τη στεγανοποιητική ταινία στον μπροστινό σύνδεσμο της τουαλέτας από την εξωτερική πλευρά και ασφαλίστε το με την ασφάλιση του καλύμμα- τος της τουαλέτας από την εσωτερική πλευρά. Λιπάνετε τον σωλήνα αποστράγγισης της τουαλέτας με πάστα...
  • Seite 131 Μέγ. ικανότητα εναλλαγής: 42 V = 500 mA, τύπος επαφής: κανονικά ανοιχτή (NO) Συνιστάται η χρήση θωρακισμένου καλωδίου δεδομένων. Το βύσμα τροφοδοσίας του ρεύματος είναι αποσυνδεδεμένο. Διατίθεται καλώδιο δεδομένων με μέγιστη διάμετρο 6 mm. Η διατομή του αγωγού των καλωδίων δεν πρέπει να υπερβαί- νει...

  • Seite 132: Λειτουργία

    Εάν είναι απαραίτητο, επιβεβαιώστε το ερώτημα στη φορητή συσκευή για δίκτυο χωρίς σύνδεση στο Internet. Το τοπικό Wi-Fi είναι αποσυνδεδεμένο στο κινητό τερματικό. Στην κινητή συσκευή σας, επιλέξτε τη διεύθυνση «KESSEL-Minilift-xxxxxx» από τη λίστα των διαθέσιμων συνδέσεων Wi-Fi. Εισαγάγετε τον κωδικό πρόσβασης „kessel1000“.

  • Seite 133: Συντήρηση

    Συντήρηση Η KESSEL συνιστά μηνιαίο έλεγχο λειτουργίας από τον χειριστή. Η συντήρηση πρέπει να πραγματοποιείται ετησίως στον σταθμό ανύψωσης απόνερων από αρμόδιο εξειδικευμένο προσω- πικό. Πραγματοποίηση συντήρησης στον σταθμό ανύψωσης απόνερων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα υπό τάση Κίνδυνος από ηλεκτροπληξία Αποσυνδέστε το σύστημα από την παροχή ρεύματος! Βεβαιωθείτε...
  • Seite 134 Για να αφαιρέσετε τον σωλήνα εμβάπτισης, χαλαρώστε τη βίδα στερέωσης (TX 20). Καθαρίστε τον σωλήνα εμβάπτισης με ένα υγρό πανί. Εγκαταστήστε τον σωλήνα εμβάπτισης. (Ροπή σύσφι- ξης: 1,2 Nm) Καθαρισμός της αντλίας Καθαρίστε τις 2 οπές εξαερισμού στο σπειροειδές περί- βλημα.
  • Seite 135 Αλλαγή του φίλτρου ενεργού άνθρακα Αντικαταστήστε το φίλτρο ενεργού άνθρακα τουλάχιστον μία φορά το χρόνο ή όταν αρχίσουν να γίνονται αισθητές οσμές (κωδικός προϊόντος 28061). Ο χειριστής έχει το δικαίωμα να αντικαταστήσει το φίλτρο ενεργού άνθρακα. Αφαιρέστε το κάλυμμα, βλέπε "Εγκατάσταση του σταθ- μού...

  • Seite 136: Αντιμετώπιση Προβλημάτων

    Αντιμετώπιση προβλημάτων Σε περίπτωση βλάβης στον σταθμό ανύψωσης απόνερων, ηχεί ένας ηχητικός συναγερμός. Επιπλέον, ο διακομιστής ιστού ξεκινά (σε διαλειμματική λειτουργία). Η ένδειξη κατάστασης στην αρχική σελίδα εμφανίζε- ται με κόκκινο χρώμα. Το μήνυμα σφάλματος για τον συναγερμό μπορεί να προβληθεί και να επιβεβαιωθεί στον διακομιστή ιστού...
  • Seite 137 Σφάλμα Αιτία Αντιμετώπιση Η αντλία δεν αντλεί, ο Η πτερωτή δίνης πολ- Προσοχή! Η αντλία θερμαίνεται κατά τη λειτουργία! κινητήρας βουίζει, ο συνα- λαπλών πτερυγίων Εάν είναι απαραίτητο, χρησιμοποιήστε ένα κατσαβίδι με επί- γερμός ηχεί μετά από είναι μπλοκαρισμένη πεδη κεφαλή για να γυρίσετε το άκρο του άξονα της αντλίας 2 λεπτά.

  • Seite 138: Οριστική Θέση Εκτός Λειτουργίας

    Οριστική θέση εκτός λειτουργίας Διακοπή λειτουργίας άνω των 3 μηνών Κατά τη διάρκεια διακοπών λειτουργίας άνω των 3 μηνών, το νερό στη δεξαμενή ενδέχεται να εξατμιστεί. Αυτό μπορεί να προκαλέσει τη δημιουργία κρούστας από στερεά μέσα στη δεξαμενή και να φράξει τον σταθμό ανύψωσης απόνερων. Για...

  • Seite 139: Απόρριψη

    Απόρριψη EIΔΟΠΟΙΗΣΗ Τα προϊόντα που φέρουν αυτή τη σήμανση στο προϊόν, τη συσκευασία ή τα συνοδευτικά έγγραφα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Μεταφέρετε το προϊόν και τα εξαρτήματά του σε ένα πιστοποιημένο σημείο συλλογής, όπου θα ανακυκλωθεί και...
  • Seite 140 Instrucciones de uso Estimado/a cliente: Como fabricante prémium de productos innovadores para la tecnología de drenaje, KESSEL ofrece soluciones de sistemas integrados y un servicio orientado al cliente. Para ello, establecemos los más altos estándares de calidad y nos centramos firmemente en la sostenibilidad, no solo en la fabricación de nuestros productos, sino también en su funcionamiento a largo...

  • Seite 141: Notas Sobre Las Instrucciones De Funcionamiento

    Notas sobre las instrucciones de funcionamiento Este documento representa las instrucciones originales en alemán. Todos los demás idiomas son traducciones de las ins- trucciones originales. Las instrucciones de funcionamiento contienen información importante sobre el uso, la instalación, el mantenimiento y la eliminación seguros del producto.

  • Seite 142: Seguridad

    Seguridad Notas generales de seguridad ATENCIÓN Gérmenes y bacterias que suponen un riesgo para la salud Riesgo de infección por contacto con el medio bombeado Utilice guantes de protección (EN 388) y gafas de seguridad (EN 166). Si existiera la posibilidad de entrar en contacto con el medio bombeado, utilice también una máscara respira- toria (EN 149).

  • Seite 143: Uso Previsto

    Registro del producto Registre su producto y obtenga una garantía de 5 años por parte de un técnico especializado. www.kessel.com/product-registration 016-426 143 / 492...

  • Seite 144: Descripción Del Producto Y Datos Técnicos

    Descripción del producto y datos técnicos Descripción del producto Minilift L WC Duo es una estación elevadora compacta y lista para conectarse. Las bombas sumergibles están equipadas con maceradores giratorios. Las bombas funcionan de forma alterna durante el funcionamiento normal. En caso de avería en la bomba, la estación elevadora puede seguir funcionando temporalmente con una sola bomba.

  • Seite 145: Datos Técnicos

    Accesorios B2 (533-902) 2 controles de flotabilidad 1 pasta de montaje 1 transición de tubería de presión 2 tornillos DN 32 (OD 40) 1 abrazadera para manguera de 25 - 2 clavijas 40 mm 2 placas de cubierta de entrada DN 50 2 arandelas de seguridad 3 abrazaderas para manguera de 32 - 2 conexiones de entrada DN 50 con...
  • Seite 146 Área de aplicación permitida Altura máxima de bom- 9,0 m beo H H [ m ] Caudal máximo Q 9,8 m Temperatura del medio Máx. 50 °C Temperatura máx. del 80 °C durante 2 minutos medio, a corto plazo Temperatura ambiente 3 - 40 °C Modo de operación S3 15 %...

  • Seite 147: Instalación

    Instalación Información general sobre la instalación Proporcione una toma de corriente adecuada para la cone- xión eléctrica. Realice la instalación eléctrica de acuerdo con las directrices locales para instalaciones en zonas húmedas. Para mantener el ruido de funcionamiento al mínimo, colo- que una alfombrilla aislante entre el producto y la pared.
  • Seite 148 Preparación del montaje en el suelo Asegúrese de que las patas aislantes acústicamente estén correctamente instaladas. Presione los controles de flotabilidad (accesorios) situa- dos a la izquierda y a la derecha en la parte inferior del tanque hasta el fondo. Marque los agujeros de perforación.
  • Seite 149 Instalación de la entrada horizontal AVISO Al conectar objetos de drenaje situados a baja altura, el accesorio de la válvula debe instalarse en la conexión de entrada. Asegúrese de que ambas juntas tóricas estén correcta- mente colocadas. Inserte la conexión de entrada DN 50 con el accesorio de solapa (accesorios) en la abertura.
  • Seite 150 A continuación, inserte la cubierta de la entrada delan- tera del inodoro con la junta en la conexión delantera del inodoro desde el exterior y fíjela con el cierre de la tapa del inodoro desde el interior. Engrase el tubo de desagüe del inodoro con pasta de montaje, insértelo en la junta y fíjelo con la abrazadera de manguera de 110 - 130 mm.
  • Seite 151 Capacidad máxima de conmutación: 42 V = 500 mA, tipo de contacto: normalmente abierto (NO) Se recomienda el uso de un cable de datos blindado. El enchufe de la red eléctrica está desconectado. Está disponible un cable de datos con un diámetro máximo de 6 mm. La sección transversal del conductor de los cables no debe superar 1,5 mm².

  • Seite 152: Funcionamiento

    Si fuera necesario, confirme la consulta en el dispositivo móvil para una red sin conexión a Internet. La conexión wifi local está desconectada en el terminal móvil. En su dispositivo móvil, seleccione la dirección «KESSEL-Minilift-xxxxxx» de la lista de conexiones wifi disponibles. Introduzca la contraseña «kessel1000».

  • Seite 153: Mantenimiento

    Mantenimiento KESSEL recomienda que el operador realice una comprobación de funcionamiento mensual. Una persona competente y cualificada debe realizar el mantenimiento anualmente en la estación elevadora. Realización del mantenimiento de la estación elevadora ADVERTENCIA Partes vivas Peligro de descarga eléctrica ¡Desconecte el sistema de la fuente de alimentación!
  • Seite 154 Para retirar el tubo de inmersión, afloje el tornillo de fija- ción (TX 20). Limpie el tubo de inmersión con un paño húmedo. Instale el tubo de inmersión. (Par de apriete: 1,2 Nm) Limpieza de la bomba Limpie los dos orificios de ventilación de la carcasa en espiral.
  • Seite 155 Cambio del filtro de carbón activado Sustituya el filtro de carbón activado al menos una vez al año o cuando se perciban olores (n.º de art. 28061). El operador está autorizado a sustituir el filtro de carbón activado. Retire la cubierta, véase "Instalación de la estación ele- vadora", página 147.

  • Seite 156: Solución De Problemas

    Solución de problemas En caso de avería en la estación elevadora, sonará una alarma acústica. Además, se iniciará el servidor web (en modo intervalo). El indicador de estado de la página de inicio se muestra en rojo. El mensaje de fallo de la alarma se puede ver y confirmar en el servidor web (véase "Acceso al servidor web a través de wifi", página 152).
  • Seite 157 Fallo Causa Eliminación La bomba no bombea, el El impulsor vórtex de ¡Precaución! ¡La bomba se calienta durante el funciona- motor zumba y la alarma múltiples álabes está miento! suena después de 2 min. bloqueado Si fuera necesario, utilice un destornillador plano para girar el extremo del eje de la bomba en sentido horario desde arriba El condensador está...

  • Seite 158: Puesta Fuera De Servicio

    Puesta fuera de servicio Periodo de inactividad superior a 3 meses Durante periodos de inactividad superiores a 3 meses, el agua del depósito puede evaporarse. Esto puede provocar que los sólidos del tanque formen una costra y bloqueen la estación elevadora. Para evitar daños en la estación elevadora, tenga en cuenta los siguientes puntos durante periodos de inactividad superio- res a 3 meses: lave la estación elevadora trimestralmente con agua limpia en 2 procesos de bombeo.

  • Seite 159: Eliminación

    Eliminación AVISO Los productos que lleven esta marca en el producto, el embalaje o los documentos adjuntos no deben desecharse junto con los residuos domésticos. Lleve el producto y sus componentes a un punto de recogida certificado, donde serán reciclados y reutiliza- dos.
  • Seite 160 Kasutusjuhend Hea klient! Uuenduslike drenaažitehnoloogia toodete preemium-tootjana pakub KESSEL integreeritud süsteemilahendusi ja kliendi- keskseid teenuseid. Seda tehes seame kõrgeimad kvaliteedistandardid ja keskendume kindlalt jätkusuutlikkusele – mitte ainult oma toodete valmistamisel, vaid ka nende pikaajalise kasutamise osas, ning püüame tagada, et teie ja teie vara olek- sid pikaajaliselt kaitstud.

  • Seite 161: Kasutusjuhendit Puudutavad Märkused

    Kasutusjuhendit puudutavad märkused Käesolev dokument on originaalis saksakeelne juhend. Kõik muud keeled on originaaljuhendite tõlked. Kasutusjuhendis on oluline teave toote ohutu kasutamise, paigaldamise, hoolduse ja kõrvaldamise kohta. Lugege enne kasutamist hoolikalt kasutusjuhend läbi ja hoidke see kogu toote kasutusaja jooksul toote lähedal käepärast. Toote edasi- andmisel tuleb kasutusjuhend anda uuele omanikule kaasa.

  • Seite 162: Ohutus

    Ohutus Üldised ohutusjuhised ETTEVAATUST Tervisele ohtlikud mikroobid ja bakterid Infektsioonirisk kokkupuutel pumbatava keskkonnaga Kandke kaitsekindaid (EN 388) ja kaitseprille (EN 166). Kui on olemas võimalus kokkupuuteks pumbatava keskkonnaga, kandke ka hingamismaski (EN 149). Tõsteseadme paigaldamisel, eemaldamisel, hooldamisel või remondil tuleb järgida õnnetuste ennetamise eeskirju, asja- kohaseid standardeid, direktiive ja määrusi.
  • Seite 163 Kõik järgmised tegevused, mida tootja ei ole kirjalikult selgesõnaliselt lubanud, võivad garantii kehtetuks muuta: muudatused või lisad mitteoriginaalsete varuosade kasutamine remont, mida ei teosta spetsialiseerunud ettevõte Toote registreerimine Registreerige oma toode ja tagage endale 5-aastane spetsialisti garantii! www.kessel.com/product-registration 016-426 163 / 492...

  • Seite 164: Toote Kirjeldus Ja Tehnilised Andmed

    Toote kirjeldus ja tehnilised andmed Toote kirjeldus Minilift L WC Duo on kompaktne, ühendusvalmis tõstejaam. Sukelpumpale on paigaldatud pöörlev matseraator. Pumbad töötavad tavapärase töö ajal vaheldumisi. Pumba rikke korral võib tõstejaam ajutiselt töötada edasi ainult ühe pumpaga. Matseraator purustab usaldusväärselt reovees olevad fekaalid.

  • Seite 165: Tehnilised Andmed

    Tarvikud B2 (533-902) 2x ujuvuse kontroll 1x kokkupanekupasta 2x kruvid 1x rõhutorustiku liitmik DN 32 (OD 40) 2x tüübel 1x voolikuklambri 25–40 mm 2x sisselaske katteplaat DN 50 2x lukustav seib 2x sisselaskeühendus DN 50 koos kla- 3x voolikuklambri 32–50 mm piga 2x voolikuklamber 50–70 mm 2x sisselaskeklapp DN 50...
  • Seite 166 Lubatud kasutusala Maksimaalne pumbakõrgus 9,0 m H [ m ] Max vooluhulk Q 9,8 m Aine temperatuur Max 50 °C Max aine temperatuur, lühi- 80 °C kestab 2 min ajaline Ümbritseva õhu tempera- 3 – 40 °C tuur / h ] Q [ m Q [ l/ s ] Töörežiim...

  • Seite 167: Paigaldamine

    Paigaldamine Üldine paigaldusteave Paigaldage sobiv pistikupesa elektriühenduse jaoks. Tehke elektripaigaldus vastavalt kohalikele juhistele, mis kehtivad niisketes ruumides paigalduste kohta. Et hoida töömüra miinimumini, paigaldage toote ja seina vahele isolatsioonimatt. Soovitatav on paigaldada survetorusse sulgekraan. Rõhutorustik: Esmalt paigaldage see vertikaalselt minimaalse kõrgu- sega 1,80 m ja seejärel horisontaalselt kerge kaldega.
  • Seite 168 Põrandale kinnitamise ettevalmistamine Veenduge, et helisummutusjalad on õigesti paigaldatud. Vajutage paagi põhjas vasakul ja paremal asuvaid uju- vuse kontrollimise nuppe (lisavarustus) nii kaugele kui võimalik. Märkige puurimisavad. Tagage piisav kaugus seinast (helisummutus). Tehke kaks puuritud auku Ø 6 mm. Pöörake tähelepanu põrandal olevatele kaablitele.
  • Seite 169 Horisontaalse sisselaskeava paigaldamine TEATIS Madalatel asuvate drenaažiobjektide ühendamisel tuleb klapi ühendus paigaldada sisselaskeühen- dusele! Veenduge, et mõlemad O-rõngad on õigesti paigalda- tud. Sisestage sisselaskeühendus DN 50 koos klapiga (lisa- tarvikud) avasse. Kinnitage sisselaskeühendus DN 50 lukustusrõngaga välipoolel. Kui DN 50, lõigake sisselaskeliitmik vastavalt maalri- noaga.
  • Seite 170 Seejärel paigaldage WC-poti esikülje sisselaskekate koos tihendiga väljastpoolt WC-poti esikülje ühendus- esse ja kinnitage see seestpoolt WC-poti katte lukuga. Määrige WC-poti äravoolutorule paigalduspastat, sises- tage see tihendisse ja kinnitage voolikuklambriga 110–130 mm. Tasemeindikaatori reguleerimine Tehaseseadistus: sisselülitamise tase = 95 mm Sügavimemisvõime: sisselülitustase = 65 mm Sügavimemiseks tehkeseadistus mobiilseadmes (vt "Juurdepääs veebiserverile Wi-Fi kaudu", lehekülg 172).
  • Seite 171 Soovitatav on kasutada varjestatud andmekaablit. Võrgupistik on pistikupesast välja tõmmatud. Saadaval on andmesidekaabel, mille maksimaalne läbimõõt on 6 mm. Juhtme ristlõige ei tohi ületada 1,5 mm². Avage kaas. Tehke paagi tagumisse ülemisse serva avaus Ø 6 mm ja eemaldage jämedad servad. Tõmmake andmekaabel ava kaudu trükkplaadile.

  • Seite 172: Tööpõhimõte

    ühel kasutajal. Vajaduse korral kinnitage päring mobiilseadmes võrgus, kus puudub internetiühendus. Mobiiliseadmes on kohalik Wi-Fi ühendus katkestatud. Valige oma mobiilseadmes saadaval olevate Wi-Fi-ühenduste loendist aadress „KESSEL-Minilift-xxxxxx”. Sisestage parool „kessel1000“. Ava brauser. Sisestage oma brauserisse täielik tee: http://minilift.kessel Avatakse KESSELi veebiserveri lehekülg.

  • Seite 173: Hooldus

    Hooldus KESSEL soovitab operaatoril teha igakuiselt funktsionaalset kontrolli. Hooldustöid peab tõstejaama puhul tegema pädev oskustöötaja kord aastas. Tõstejaamal hoolduse tegemine HOIATUS Pinge all osad Elektrilöögi saamise oht Ühendage süsteem vooluvõrgust lahti! Veenduge, et elektriseadmed on töö ajal vooluvõrgust lahti ühendatud.
  • Seite 174 Sukeldustoru eemaldamiseks keerake lahti kinnituskruvi (TX 20). Puhastage sukeldustoru niiske lapiga. Paigaldage sukeldustoru. (Kinnitusmoment: 1,2 Nm) Pumba puhastamine Puhastage spiraalkorpuse 2 ventilatsiooniava. ETTEVAATUST Teravaservalised terad Lõigete oht Kasutage kaitsekindaid. Avage ja demonteerige spiraalkorpus. Eemaldage kõik kleepunud saasteained mitme labaga keerisratas telje kinnituskohast ja veovõllilt. Puhastage mitme labaga keerisratas ning kontrollige selle kulumist ja sujuvat töötamist.
  • Seite 175 Operaatoril on lubatud aktiivsöefilter välja vahetada. Eemaldage kate, vt "Tõstejaama paigaldamine", lehekülg 167. Eemaldage õhutusventiili kate. Vahetage aktiivsöefilter välja. Paigaldage õhutusventiili kate. Pange kaas tagasi. 016-426 175 / 492...

  • Seite 176: Vigade Leidmine Ja Kõrvaldamine

    Vigade leidmine ja kõrvaldamine Tõstejaama rikke korral kostub helisignaal. Lisaks käivitub veebiserver (intervallrežiimil). Kodulehe staatuse indikaator on punane. Häire veateadet saab vaadata ja kin- nitada veebiserveris (vt "Juurdepääs veebiserverile Wi-Fi kaudu", lehekülg 172). Tõstejaama rikked või tõrked ilmnevad drenaažiobjektide tagasivooluna (vesi ei voola enam ära). Sõltuvalt tagasivooluma- hust võivad tekkida lekked ja pumbatav aine võib välja voolata.
  • Seite 177 Viga Põhjus Kõrvaldamine Pump on töötanud pide- Sissevoolumaht on Sulgege kõik sisselaskeavad. valt üle 2 min, alarm hak- liiga suur Pump lülitub välja umbes 1 min pärast. kab helisema pärast Rõhutorustik ummistu- Alarm vaikib. 2 min. Kui pump ei lülitu välja, lülituge üle veale „Tasememõõtja rike”.

  • Seite 178: Kasutuselt Kõrvaldamine

    Kasutuselt kõrvaldamine Seisuaeg üle 3 kuu Kui seade on seisnud kauem kui 3 kuud, võib veepaagis olev vesi aurustuda. See võib põhjustada paagis olevale tahkele ainele kooriku tekkimist ja tõstejaama ummistumist. Tõstejaama kahjustuste vältimiseks järgige järgmisi punkte, kui seisak kestab kauem kui 3 kuud. Loputage tõstejaama kord kvartalis puhta veega 2 pumpamisprotsessi käigus.
  • Seite 179 Käyttöohjeet Hyvä asiakas, Laadukkaiden ja innovatiivisten viemäröintiteknologian tuotteiden valmistajana KESSEL tarjoaa integroituja järjestelmärat- kaisuja ja asiakaslähtöistä palvelua. Näin asetamme korkeimmat laatustandardit ja keskitymme vahvasti kestävyyteen – paitsi tuotteidemme valmistuksessa, myös niiden pitkäikäisyydessä. Pyrimme varmistamaan niin sinun kuin kiinteistösi suo- jaamisen pitkällä aikavälillä.

  • Seite 180: Käyttöohjeita Koskevia Huomautuksia

    Käyttöohjeita koskevia huomautuksia Tämä asiakirja on alkuperäinen saksankielinen ohje. Kaikki muut kielet ovat käännöksiä alkuperäisistä ohjeista. Käyttöohjeet sisältävät tärkeitä tietoja tuotteen turvallisesta käytöstä, asennuksesta, huollosta ja hävittämisestä. Lue käyttö- ohjeet huolellisesti ennen käyttöä ja säilytä niitä tuotteen lähellä sen koko käyttöiän ajan. Tuotetta luovuttaessa käyttöohjeet on luovutettava uudelle omistajalle.

  • Seite 181: Turvallisuus

    Turvallisuus Yleiset turvallisuusohjeet HUOMIO Terveysriskin aiheuttavat bakteerit ja mikrobit Infektioriski kosketuksessa pumpattavan aineen kanssa Käytä suojakäsineitä (EN 388) ja suojalaseja (EN 166). Jos on mahdollista joutua kosketuksiin pumpattavan aineen kanssa, käytä myös hengityssuojainta (EN 149). Pumppaamon asennuksessa, poistamisessa, huollossa tai korjauksessa on noudatettava onnettomuuksien ehkäisyä koskevia määräyksiä, asiaankuuluvia standardeja, direktiivejä...
  • Seite 182 Mikä tahansa seuraavista toimista, joita valmistaja ei ole nimenomaisesti kirjallisesti hyväksynyt, voi mitätöidä takuun: Muutokset tai lisäykset Muiden kuin aitojen varaosien käyttö Korjaukset, joita ei ole suorittanut erikoistunut yritys Tuotteen rekisteröinti Rekisteröi tuotteesi ja varmista 5 vuoden ammattilaisen takuu! www.kessel.com/product-registration 182 / 492 016-426...

  • Seite 183: Tuotekuvaus Ja Tekniset Tiedot

    Tuotekuvaus ja tekniset tiedot Tuotekuvaus Minilift L WC Duo on kompakti, liitäntävalmis pumppaamo. Uppopumpuissa on pyörivät silppurit. Pumput toimivat vuorotellen normaalikäytössä. Pumpun vikaantuessa pumppaamo voi jatkaa toimintaansa väliaikaisesti yhdellä pumpulla. Silppuri silppuaa luotettavasti jäteveden sisältämät ulosteet. Tasot mitataan käyttämällä uppoputkea/paineanturia. Ilmanvaihtojärjestelmä on varustettu aktiivihiilisuodattimella.

  • Seite 184: Tekniset Tiedot

    Lisävarusteet B2 (533-902) 2x kelluvuuden hallinta 1x asennustahna 1x paineputken siirtymäosa DN 32 2x ruuvi (OD 40) 2x tappi 1x letkunkiristin 25–40 mm 2x tulon peitelevy DN 50 2x lukitusaluslevy 3x letkunkiristin 32–50 mm 2x tuloliitäntä DN 50 läppäkiinnityksellä 2x letkunkiristin 50–70 mm 2x tuloventtiili DN 50 2x tulon siirtymäosa DN 40/DN 50 1x tiiviste...
  • Seite 185 Sallittu käyttöalue Maks. pumppauskorkeus H 9,0 m H [ m ] Maks. tilavuusvirtaus Q 9,8 m Väliaineen lämpötila Enintään 50 °C Maks. väliaineen lämpötila, 80 °C 2 min lyhytaikainen Ympäristön lämpötila 3–40 °C Toimintatila S3 15 % / h ] Q [ m Pumppaamon kotelointi- IP 44...

  • Seite 186: Asennus

    Asennus Yleiset asennustiedot Järjestä sopiva pistorasia sähköliitäntää varten. Suorita säh- köasennus kosteisiin tiloihin asennuksia koskevien paikallis- ten ohjeiden mukaisesti. Jotta käyttömelu pysyy mahdollisimman vähäisenä, aseta eristysmatto tuotteen ja seinän väliin. Paineputkeen on suositeltavaa asentaa sulkuventtiili. Paineputki: Reititä se ensin pystysuunnassa vähintään 1,80 m kor- keudella ja sitten vaakasuunnassa hieman kaltevana.
  • Seite 187 Lattia-asennuksen valmistelu Varmista, että äänieristysjalat on asennettu oikein. Paina säiliön pohjassa vasemmalla ja oikealla olevia kel- luvuuden säätimiä (lisävarusteet) niin pitkälle kuin ne menevät. Merkitse porausreiät. Varmista riittävä etäisyys seinästä (äänieristys). Poraa kaksi reikää Ø 6 mm. Varo lattialla olevia kaape- leita.
  • Seite 188 Vaakasuoran tulon asentaminen HUOMAUTUS Kun liitetään matalalla sijaitsevia viemärikohteita, läppäkiinnitys on asennettava tuloliitäntään! Varmista, että molemmat O-renkaat on asennettu oikein. Aseta tuloliitäntä DN 50 läppäkiinnityksellä (lisävaruste) aukkoon. Kiinnitä tuloliitäntä DN 50 lukitusaluslevyllä ulkopuolelle. DN 50 tuloliitännän kohdalla leikkaa tulo siirtymäosa vastaavasti katkoteräveitsellä.
  • Seite 189 Tason ilmaisimen säätäminen Tehdasasetus: kytkentätaso = 95 mm Syvä imu: kytkentätaso = 65 mm Syvää imua varten määritä asetukset mobiililaitteella (katso "Pääsy verkkopalvelimeen Wi-Fi-yhteyden kautta", sivu 191). Pumpun asettaminen Voitele pumpun laippa ja säiliön ohjaimet asennustah- nalla. Aseta pumput säiliöön. Varmista, että virtakaapeli ei ole jumissa.
  • Seite 190 Maks. kytkentäkapasiteetti: 42 V = 500 mA, kosketintyyppi: normaalisti avoin (NO) Suojatun datakaapelin käyttöä suositellaan. Verkkopistoke on irrotettu. Saatavilla on datakaapeli, jonka halkaisija on enintään 6 mm. Johtimien poikkipinta-ala ei saa ylittää 1,5 mm². Avaa kansi. Tee säiliön takareunaan yläosaan aukko, jonka koko on Ø...

  • Seite 191: Toiminta

    Yhdistäminen verkkopalvelimeen: Vain yksi käyttäjä voi käyttää verkkopalvelinta kerrallaan. Vahvista tarvittaessa kysely mobiililaitteella, jos verkossa ei ole Internet-yhteyttä. Paikallinen Wi-Fi-yhteys on katkaistu mobiililaitteessa. Valitse mobiililaitteellasi käytettävissä olevien Wi-Fi-yhteyksien luettelosta osoite "KESSEL-Minilift-xxxxxx”. Syötä salasana „kessel1000“. Avaa selain. Kirjoita selaimeesi polku: http://minilift.kessel KESSEL-verkkopalvelimen sivu avautuu.

  • Seite 192: Huolto

    Huolto KESSEL suosittelee, että käyttäjä suorittaa kuukausittaisen toimintatarkistuksen. Pätevän ammattilaisen tulee huoltaa pumppaamo vuosittain. Pumppaamon huoltotyöt VAROITUS Jännitteiset osat Sähköiskun vaara Irrota järjestelmä virtalähteestä! Varmista, että sähkölaitteet on irrotettu virtalähteestä työn aikana. Suojaa sähkölaitteet uudelleen kytkemiseltä. HUOMIO Rajoitettu pääsy asennettaessa/poistettaessa liitäntöjä ja pumppua, pumpun odottamaton käynnistyminen Käsivammojen vaara...
  • Seite 193 Uppoputken irrottamiseksi löysää kiinnitysruuvia (TX 20). Puhdista uppoputki kostealla liinalla. Asenna uppoputki. (Kiristysmomentti: 1,2 Nm) Pumpun puhdistaminen Puhdista kierrekotelon 2 tuuletusaukkoa. HUOMIO Terävät terät Viiltohaavojen vaara Käytä suojakäsineitä. Avaa kierrekotelon lukitus ja pura se. Poista kaikki tarttuneet epäpuhtaudet monisiipisen siipi- pyörän akselikiinnityksestä...
  • Seite 194 Käyttäjä saa vaihtaa aktiivihiilisuodattimen. Poista kansi, katso "Pumppaamon asennus", sivu 186. Poista tuuletusventtiilin kansi. Vaihda aktiivihiilisuodatin. Asenna tuuletusventtiilin kansi paikalleen. Aseta kansi takaisin paikalleen. 194 / 492 016-426...

  • Seite 195: Vianmääritys

    Vianmääritys Pumppaamossa ilmenevän virheen kohdalla kuuluu äänimerkki. Lisäksi verkkopalvelin käynnistyy (intervallitilassa). Kotisivun tilailmaisin näkyy punaisena. Hälytyksen virheilmoitusta voi tar- kastella ja sen voi kuitata verkkopalvelimessa (katso "Pääsy verkkopalvelimeen Wi-Fi-yhteyden kautta", sivu 191). Pumppaamon virheet tai häiriöt ilmenevät viemäröintikohteiden padotuksena (vesi ei enää valu pois). Padotuksen määrästä riippuen voi esiintyä...
  • Seite 196 Virhe Korjaus Pumppu on ollut käyn- Tulovirtauksen tilavuus Sulje kaikki tulot. nissä yhtäjaksoisesti yli liian suuri Pumppu sammuu noin 1 min kuluttua. 2 min, hälytysääni kuuluu Paineputki tukossa Hälytys lakkaa soimasta. 2 min kuluttua. Jos pumppu ei sammu, siirry vikaan „Tason ilmaisin vialli- nen“.

  • Seite 197: Käytöstäpoisto

    Käytöstäpoisto Yli 3 kuukauden käyttökatkos Yli 3 kuukauden käyttökatkosten aikana säiliön vesi voi haihtua. Tämä voi aiheuttaa säiliössä olevien kiintoaineiden sakkau- tumisen ja pumppaamon tukkeutumisen. Pumppaamon vaurioitumisen estämiseksi on noudatettava seuraavia ohjeita, kun laite on poissa käytöstä yli 3 kuukautta: Huuhtele pumppaamo neljännesvuosittain puhtaalla vedellä...
  • Seite 198 Mode d'emploi Chère cliente, cher client, En qualité de producteur de pointe de produits novateurs dans le domaine de la technique d’assainissement, KESSEL pro- pose des réponses systématiques globales et un service orienté aux besoins de la clientèle. Nous misons simultanément sur les normes de qualité...

  • Seite 199: Remarques Concernant Le Mode D'emploi

    Remarques concernant le mode d'emploi Ce document est le mode d’emploi ; le mode d’emploi original est rédigé en allemand. Toutes les autres langues sont des traductions du mode d’emploi original. Ce mode d’emploi contient des informations importantes permettant d’utiliser, de monter, d’entretenir et d’éliminer le produit en toute sécurité.

  • Seite 200: Sécurité

    Sécurité Consignes de sécurité générales ATTENTION Germes et bactéries dangereux pour la santé Risque d'infection en cas de contact avec le fluide transporté Utiliser des gants de protection (EN 388) et des lunettes de protection (EN 166). S'il existe un risque de contact avec le fluide transporté, porter en plus un masque respiratoire (EN 149). Lors du montage, du démontage, de la maintenance ou de la réparation du poste de relevage, il convient de respecter les consignes de prévention des accidents, les normes, directives et prescriptions applicables.

  • Seite 201: Utilisation Conforme À L'usage Prévu

    : transformations ou pièces annexées utilisations de pièces de rechange non originales réparations non effectuées par une entreprise spécialisée Enregistrement du produit Enregistrez votre produit et bénéficiez d’une garantie professionnelle de 5 ans ! www.kessel.fr/enregistrement-produit 016-426 201 / 492...

  • Seite 202: Description Du Produit Et Caractéristiques Techniques

    Description du produit et caractéristiques techniques Description du produit Minilift L WC Duo est un poste de relevage compact et prêt à être raccordé. Les pompes submersibles sont équipées de couteaux rotatifs. En fonctionnement normal, les pompes fonctionnent en alter- nance.

  • Seite 203: Caractéristiques Techniques

    Accessoires B2 (533-902) 2x dispositifs anti-soulèvement 1x pâte de montage 1x manchon de raccordement pour 2x vis conduite de refoulement DN 32 (OD 40) 2x chevilles 1x collier de serrage 25 - 40 mm 2x bouchons d'obturation pour arrivée 2x rondelles de sécurité DN 50 2x raccords d'arrivée DN 50 avec sup- 3x colliers de serrage 32 - 50 mm...
  • Seite 204 Domaine d'utilisation autorisé Hauteur de refoulement 9,0 m max. H H [ m ] Débit volumique max. Q 9,8 m Température du fluide max. 50 °C Température maximale du 80 °C pendant 2 minutes fluide, à court terme Température ambiante 3 à...

  • Seite 205: Montage

    Montage Remarques générales concernant le montage Prévoir une prise électrique adaptée pour le raccordement électrique. Effectuer l'installation électrique conformément aux directives locales relatives aux installations dans des locaux humides. Afin de réduire au maximum les bruits de fonctionnement, prévoir un tapis isolant entre le produit et le mur. Il est recommandé...
  • Seite 206 Préparer la fixation au sol S'assurer que les pieds insonorisants sont correctement montés. Enfoncer les dispositifs anti-soulèvement (accessoires) en bas à gauche et à droite de la cuve jusqu’en butée. Marquer les trous de perçage. Veiller à respecter une distance suffisante par rapport au mur (isolation pho- nique).
  • Seite 207 Monter l'arrivée horizontale AVIS Si des organes d'évacuation situés à un niveau inférieur sont raccordés, le support du clapet doit être installé sur le raccord d'arrivée ! S’assurer que les deux joints toriques sont correctement installés. Insérer le raccord d'arrivée DN 50 avec le support du clapet (accessoires) dans l'ouverture.
  • Seite 208 Insérer ensuite le cache d'arrivée WC avant, muni de son joint, sur le raccord WC avant depuis l'extérieur et le fixer à l'aide du verrouillage du cache WC depuis l'inté- rieur. Graisser le tuyau d'évacuation WC avec de la pâte de montage, l'insérer dans le joint et le fixer avec le collier de serrage 110 - 130 mm.
  • Seite 209 Puissance de commutation max. : 42 V = 500 mA, type de contact : contact à fermeture (NO) Il est recommandé d'utiliser un câble de données blindé. La fiche secteur est débranchée. Un câble de données d'un diamètre maximal de 6 mm est disponible. La section transversale des conducteurs ne doit pas dépasser 1,5 mm².

  • Seite 210: Fonctionnement

    Si nécessaire, confirmer sur l’appareil mobile la connexion à un réseau sans accès Internet. Le Wi-Fi local est déconnecté sur l’appareil mobile. Sur l’appareil mobile, sélectionner l'adresse « KESSEL-Minilift-xxxxxx » dans la liste des réseaux Wi-Fi disponibles. Entrer le mot de passe « kessel1000 ».

  • Seite 211: Maintenance

    Maintenance KESSEL recommande un contrôle mensuel du fonctionnement par l'exploitant. La maintenance du poste de relevage doit être effectuée une fois par an par un spécialiste. Maintenance du poste de relevage AVERTISSEMENT Pièces sous tension Danger d'électrocution Activer le poste ! S'assurer que les appareils électriques sont coupés de l'alimentation en tension pendant les travaux.
  • Seite 212 Pour retirer le capteur de pression, desserrer la vis de fixation (TX 20). Nettoyer le capteur de pression avec un chiffon humide. Monter le capteur de pression. (Couple de serrage : 1,2 Nm) Nettoyer la pompe Nettoyer les 2 orifices de ventilation sur la volute de pompe.
  • Seite 213 Remplacer le filtre à charbon actif Remplacer le filtre à charbon actif au moins 1 fois par an ou en cas d'odeurs désagréables (réf. 28061). Le remplacement du filtre à charbon actif est autorisé par l'exploitant. Retirer le couvercle, cf. "Installer le poste de relevage", page 205.

  • Seite 214: Aide En Cas De Panne

    Aide en cas de panne En cas de dysfonctionnement du poste de relevage, une alarme sonore retentit. De plus, le serveur Web démarre (en mode intermittent). Sur la page d'accueil, l'indicateur d'état s'affiche en rouge. Le mes- sage d'erreur relatif à l'alarme peut être consulté et acquitté sur le serveur Web (cf. "Accès au serveur Web via le Wi-Fi", page 210).
  • Seite 215 Dysfonctionnement Cause Résolution La pompe fonctionne en Débit trop important Fermer toutes les arrivées. continu depuis plus de Conduite de refoule- La pompe s'arrête après environ 1 min. 2 min, l'alarme retentit ment bouchée L'alarme s'arrête. après 2 min. Si la pompe ne s'arrête pas, passer au défaut « Détection du niveau défectueuse ».

  • Seite 216: Mise Hors Service

    Mise hors service Périodes d’inactivité supérieures à 3 mois Pendant les périodes d'inactivité de plus de 3 mois, l'eau contenue dans la cuve peut s'évaporer. Cela peut entraîner la for- mation d'une croûte de matières solides dans la cuve et boucher le poste de relevage. Afin d'éviter tout dommage sur le poste de relevage, respecter les points suivants lors d’une période d'inactivité...

  • Seite 217: Évacuation

    Évacuation AVIS Les produits portant ce marquage sur le produit, l'emballage ou les documents d'accompagnement ne doivent pas être éliminés avec les ordures ménagères. Déposer le produit et ses composants dans des points de collecte certifiés prévus à cet effet, en vue de leur réutilisation et de leur recyclage.

  • Seite 218: Upute Za Rad

    Upute za rad Poštovani kupče, kao vrhunski proizvođač inovativnih proizvoda za tehnologiju odvodnje, KESSEL nudi integrirana sustavna rješenja i uslugu usmjerenu na kupca. Pritom postavljamo najviše standarde kvalitete i čvrsto se fokusiramo na održivost, ne samo s pro- izvodnjom naših proizvoda, već i s obzirom na njihov dugoročni rad te nastojimo osigurati dugoročnu zaštitu vas i vaše imo- vine.

  • Seite 219: Napomene O Uputama Za Uporabu

    Napomene o uputama za uporabu Ovaj dokument predstavlja izvorne upute na njemačkom jeziku. Svi ostali jezici su prijevodi izvornih uputa. Upute za uporabu sadržavaju važne informacije o sigurnoj uporabi, instalaciji, održavanju i zbrinjavanju proizvoda. Prije uporabe pažljivo pročitajte upute za uporabu i držite ih pri ruci tijekom cijelog vijeka trajanja. Pri predaji proizvoda, upute za uporabu moraju se predati novom vlasniku.

  • Seite 220: Sigurnost

    Sigurnost Opće sigurnosne napomene OPREZ Klice i bakterije koje predstavljaju rizik za zdravlje Opasnost od infekcije pri kontaktu s pumpanim medijem Nosite zaštitne rukavice (EN 388) i zaštitne naočale (EN 166). Ako postoji mogućnost kontakta s pumpanim medijem, nosite i masku za disanje (EN 149). Pri ugradnji, uklanjanju, održavanju ili popravku podizne stanice moraju se poštovati propisi o sprečavanju nesreća, rele- vantni standardi, direktive i propisi.
  • Seite 221 Bilo koja od sljedećih radnji koje proizvođač nije izričito odobrio u pisanom obliku može poništiti jamstvo: izmjene ili dodaci uporaba neoriginalnih rezervnih dijelova popravke ne provodi specijalizirana tvrtka Registracija proizvoda Registrirajte svoj proizvod i osigurajte 5-godišnje jamstvo za specijalizirane stručne servisere! www.kessel.com/product-registration 016-426 221 / 492...

  • Seite 222: Opis Proizvoda I Tehnički Podatci

    Opis proizvoda i tehnički podatci Opis proizvoda Minilift L WC Duo je kompaktna podizna stanica spremna za priključenje. Potopne pumpe opremljene su rotacijskim rezačima. Pumpe rade naizmjenično tijekom normalnog rada. U slučaju kvara na pumpi podizna stanica može privremeno nastaviti s radom samo s jednom pumpom. Rezač pouzdano usitnjava izmet u otpadnim vodama.

  • Seite 223: Tehnički Podatci

    Pribor B2 (533-902) 2x kontrole uzgona 1x pasta za montažu 2X vijka 1x prijelaz tlačne cijevi DN 32 (OD 40) 2x čepa 1x stezaljka za crijevo 25 – 40 mm 2x poklopca dovodnog priključka DN 50 2x podloške za zaključavanje 2x ulazna priključka DN 50 sa zaklop- 3x stezaljke za crijevo 32 –...
  • Seite 224 Dopušteno područje primjene Maksimalna visina pumpa- 9,0 m nja H H [ m ] Maksimalni volumni protok 9,8 m Temperatura medija Maks. 50 °C Maks. temperatura medija, 80 °C za 2 min kratkoročna Okolna temperatura 3 – 40 °C / h ] Q [ m Q [ l/ s ] Način rada...

  • Seite 225: Ugradnja

    Ugradnja Opće informacije o instalaciji Osigurajte odgovarajuću utičnicu za električni priključak. Električnu instalaciju provedite u skladu s lokalnim smjerni- cama za instalacije u vlažnim područjima. Kako biste smanjili radnu buku na minimum, postavite izola- cijsku podlogu između proizvoda i zida. Preporučuje se ugradnja zapornog ventila u tlačnu cijev.
  • Seite 226 Priprema podne montaže Pobrinite se za to da su nožice za zvučnu izolaciju pra- vilno postavljene. Pritisnite kontrole uzgona (pribor ) lijevo i desno na dnu spremnika do kraja. Označite rupe za bušenje. Osigurajte dovoljnu udalje- nost od zida (zvučna izolacija). Izbušite dvije rupe Ø...
  • Seite 227 Ugradnja vodoravno ulaznog priključka POZOR Pri priključivanju nisko položenih odvodnih obje- kata, na ulazni priključak potrebno je ugraditi zak- lopku! Provjerite jesu li oba O-prstena pravilno postavljena. Umetnite ulazni priključak DN 50 sa zaklopkom (pribor) u otvor. Osigurajte ulazni priključak DN 50 izvana podloškom za zaključavanje.
  • Seite 228 Namještanje indikatora razine Tvornička postavka: razina uključivanja = 95 mm Duboko usisavanje: razina uključivanja = 65 mm Za duboko usisavanje namjestite postavke na mobilnom uređaju (vidi "Pristup web-poslužitelju putem Wi-Fi-ja", stranica 230). Umetanje pumpe Pastom za montažu podmažite prirubnicu pumpe i vodi- lice u spremniku.
  • Seite 229 Maksimalni kapacitet uklapanja/isklapanja: 42 V = 500 mA, tip kontakta: normalno otvoren (NO) Preporučuje se upotreba oklopljenog podatkovnog kabela. Mrežni utikač isključen je iz struje. Dostupan je podatkovni kabel maksimalnog promjera 6 mm. Poprečni presjek vodiča žica ne smije prelaziti 1,5 mm². Otvorite poklopac.

  • Seite 230: Rad

    U bilo kojem trenutku samo jedan korisnik može pristupiti web-poslužitelju. Ako je potrebno, na mobilnom uređaju potvrdite upit za mrežu bez internetske veze. Lokalna Wi-Fi veza na mobilnom terminalu prekida se. Na mobilnom uređaju s popisa dostupnih Wi-Fi veza odaberite adresu „KESSEL-Minilift-xxxxxx”. Unesite lozinku „kessel1000”. Otvorite preglednik.

  • Seite 231: Održavanje

    Održavanje Društvo KESSEL preporučuje da operator obavlja mjesečnu provjeru funkcionalnosti. Održavanje na podiznoj stanici jednom godišnje obavlja kompetentna i stručna osoba. Održavanje podizne stanice UPOZORENJE Dijelovi pod naponom Opasnost od električnog udara Odspojite sustav od napajanja! Osigurajte da je električna oprema tijekom radova odspojena od napajanja.
  • Seite 232 Da biste uklonili cijev za uranjanje, otpustite pričvrsni vijak (TX 20). Vlažnom krpom očistite cijev za uranjanje. Instalirajte cijev za uranjanje. (pritezni moment: 1,2 Nm) Čišćenje pumpe Očistite 2 ventilacijska otvora na spiralnom kućištu. OPREZ Oštre oštrice Rizik od posjekotina Upotrebljavajte zaštitne rukavice.
  • Seite 233 Operatoru je dopušteno mijenjati filter s aktivnim ugljenom. Skinite poklopac, vidi "Ugradnja podizne stanice", stranica 225. Skinite poklopac ventilacijskog ventila. Zamijenite filtar s aktivnim ugljenom. Postavite poklopac vetilacijskog ventila. Vratite poklopac. 016-426 233 / 492...

  • Seite 234: Otklanjanje Problema

    Otklanjanje problema Zvučni alarm oglašava se u slučaju kvara na podiznoj stanici. Osim toga, pokreće se web-poslužitelj (u intervalnom načinu rada). Indikator statusa na početnoj stranici prikazan je crve- nom bojom. Poruka o grešci za alarm može se pregledati i potvrditi na web-poslužitelju (vidi "Pristup web-poslužitelju putem Wi-Fi-ja", stranica 230).
  • Seite 235 Kvar Uzrok Otklanjanje Pumpa radi neprekidno Preveliki volumen Zatvorite sve ulazne priključke. više od 2 min, alarm se dotoka Pumpa se isključuje nakon otprilike 1 min. oglašava nakon 2 min. Tlačna cijev blokirana Alarm se isključuje. Ako se pumpa ne isključi, prebacite na grešku „Neispravan indikator razine”.

  • Seite 236: Stavljanje Izvan Pogona

    Stavljanje izvan pogona Razdoblje prekida rada dulje od 3 mjeseca Tijekom razdoblja prekida rada duljihh od 3 mjeseca, voda u spremniku može ispariti. To može uzrokovati da se krute tvari u spremniku stvrdnu i začepe podiznu stanicu. Kako biste spriječili oštećenje podizne stanice, tijekom razdoblja prekida rada duljih od 3 mjeseca promatrajte sljedeće točke: Ispirite podiznu stanicu svaka tri mjeseca čistom vodom u 2 procesa pumpanja.

  • Seite 237: Odlaganje U Otpad

    Odlaganje u otpad POZOR Proizvodi s ovom oznakom na proizvodu, ambalaži ili pratećim dokumentima ne smiju se odlagati u otpad zajedno s kućanskim otpadom. Proizvod i njegove komponente odnesite na certificirano mjesto za prikupljanje na kojem će biti reciklirani i ponovno upotrijebljeni.
  • Seite 238 Használati utasítás Tisztelt Ügyfelünk! A vízelvezető technológia területén innovatív termékek prémium gyártójaként a KESSEL cég integrált rendszermegoldásokat és ügyfélorientált szolgáltatást kínál. Ennek során a legmagasabb minőségi követelményeket támasztjuk és határozottan a fenntarthatóságra koncentrálunk – nemcsak termékeink gyártása során, hanem azok hosszú...

  • Seite 239: Használati Utasításra Vonatkozó Megjegyzések

    A használati utasításra vonatkozó megjegyzések Ez a dokumentum az eredeti német nyelvű utasításokat tartalmazza. Az összes többi nyelv az eredeti utasítások fordítása. A használati utasítás fontos információkat tartalmaz a termék biztonságos használatáról, telepítéséről, karbantartásáról és ártalmatlanításáról. Használat előtt olvassa el figyelmesen a használati utasítást, és tartsa azt a termék közelében, annak teljes élettartama alatt.

  • Seite 240: Biztonság

    Biztonság Általános biztonsági megjegyzések VIGYÁZAT Egészségügyi kockázatot jelentő kórokozók és baktériumok A szivattyúzott közeggel való érintkezéskor fertőzésveszély áll fenn Viseljen védőkesztyűt (EN 388) és védőszemüveget (EN 166). Ha fennáll a veszélye, hogy érintkezésbe kerülhet a szivattyúzott közeggel, viseljen légzésvédő maszkot is (EN 149).

  • Seite 241: Rendeltetésszerű Használat

    Az alábbi, a gyártó által írásban külön nem engedélyezett cselekmények bármelyike esetén a garanciavesztéssel járhat: Módosítások vagy kiegészítések Nem eredeti alkatrészek használata Nem szakcég által végzett javítások Termékregisztráció Regisztrálja termékét, és szerezzen 5 év szakmai garanciát! www.kessel.com/product-registration 016-426 241 / 492...

  • Seite 242: Termékleírás És Műszaki Adatok

    Termékleírás és műszaki adatok Termékleírás A Minilift L WC Duo egy kompakt, csatlakoztatásra kész emelőállomás. A merülő szivattyúk forgó aprítóval vannak felszerelve. A szivattyúk normál üzemben felváltva működnek. A szivattyú meghibásodása esetén az emelőállomás ideiglenesen egy szivattyúval is tovább működhet. Az aprító megbízhatóan darálja le a szennyvízben található...

  • Seite 243: Műszaki Adatok

    Kiegészítők B2 (533–902) 2x felhajtóerő-szabályozó 1x szerelőpaszta 2x csavar 1x nyomócső összekötő DN 32 (OD 40) 2x tipli 1x tömlőbilincs 25–40 mm 2x beömlő fedlap DN 50 2x rögzítő alátét 2x DN 50 beömlő csatlakozás 3x tömlőbilincs 32–50 mm csappantyús szerelvénnyel 2x tömlőbilincs 50–70 mm 2x beömlő...
  • Seite 244 Megengedett alkalmazási terület Max. szivattyúzási 9,0 m magasság H H [ m ] Max. térfogatáram Q 9,8 m Közeg hőmérséklet Max. 50 °C Max. közeg hőmérséklet, 80 °C 2 percig rövid időre Környezeti hőmérséklet 3–40 °C Üzemmód S3 15 % / h ] Q [ m Q [ l/ s ]...

  • Seite 245: Beszerelés

    Beszerelés Általános beszerelési információk Biztosítson megfelelő aljzatot az elektromos csatlakozáshoz. A elektomos beszerelést a nedves helyiségekben történő szerelésre vonatkozó helyi irányelveknek megfelelően hajtsa végre. A működési zaj minimalizálása érdekében helyezzen szigetelő szőnyeget a termék és a fal közé. Javasolt elzárószelep felszerelése a nyomócsőbe. Nyomócső: Először függőlegesen, legalább 1,80 m magassággal, majd vízszintesen, enyhe lejtéssel vezesse.
  • Seite 246 A padlóra rögzítés előkészítése Győződjön meg arról, hogy a hangszigetelő lábak megfelelően fel vannak szerelve. Nyomja a tartály alján balra és jobbra található felhajtóerő-szabályozókat (tartozék) a végső állásig. Jelölje meg a fúráshoz szükséges furatokat. Hagyjon elegendő távolságot a faltól (hangszigetelés). Készítsen két Ø...
  • Seite 247 A vízszintes beömlő felszerelése ÉRTESÍTÉS Alacsonyan fekvő vízelvezető objektumok csatlakoztatásakor a szelepet a beömlő csatlakozásra kell felszerelni! Győződjön meg arról, hogy mindkét O-gyűrű megfelelően van felszerelve. Illessze be a DN 50 beömlő csatlakozót a szárnyas rögzítéssel (tartozékok) a nyílásba. Rögzítse a DN 50 beömlő csatlakozást a rögzítő alátéttel a külső...
  • Seite 248 Ezután helyezze be a WC elülső beömlő fedelét a tömítéssel együtt a WC elülső csatlakozásába kívülről, és rögzítse belülről a WC fedélzárral. Kenje be a WC-lefolyócsövet szerelőpasztával, helyezze be a tömítésbe, és rögzítse 110–130 mm tömlőbilinccsel. A szintjelző beállítása Gyári beállítás: bekapcsolási szint = 95 mm Mélyszívás: bekapcsolási szint = 65 mm Mélyszíváshoz állítsa be egy mobil eszközön (lásd "Hozzáférés a webszerverhez Wi-Fi-n keresztül", oldal 250).
  • Seite 249 Árnyékolt adatkábel használata ajánlott. A hálózati csatlakozó ki van húzva. Maximum 6 mm átmérőjű adatkábel áll rendelkezésre. A kábelvezetők keresztmetszete nem haladhatja meg az 1,5 mm²-t. Nyissa ki a fedelet. Készítsen egy Ø 6 mm-es nyílást a tartály felső hátsó szélén, és távolítsa el a sorját.

  • Seite 250: Művelet

    Szükség esetén erősítse meg a lekérdezést mobil eszközön internetkapcsolat nélküli hálózat esetén. A mobil terminálon a helyi Wi-Fi kapcsolat megszakadt. Válassza ki mobil eszközén a „KESSEL-Minilift-xxxxxx” címet a rendelkezésre álló Wi-Fi-kapcsolatok listájából. Írja be a „kessel1000” jelszót. Nyisson meg egy böngészőt.

  • Seite 251: Karbantartás

    Karbantartás A KESSEL javasolja, hogy az üzemeltető havonta ellenőrizze a működést. Az emelőállomás karbantartását évente el kell végeztetni képzett szakemberrel. Az emelőállomás karbantartásának elvégzése FIGYELMEZTETÉS Feszültség alatt lévő alkatrészek Áramütés veszélye Válassza le a rendszert az áramellátásról! Győződjön meg arról, hogy a munkavégzés során az elektromos berendezés nincs csatlakoztatva az áramellátáshoz.
  • Seite 252 A merülőcső eltávolításához lazítsa meg a rögzítőcsavart (TX 20). Tisztítsa meg a merülőcsövet egy nedves ruhával. Szerelje be a merülőcsövet. (Meghúzási nyomaték: 1,2 Nm) A szivattyú tisztítása Tisztítsa meg a spirál házon található 2 szellőzőnyílást. VIGYÁZAT Éles pengék Vágás kockázata Viseljen védőkesztyűt.
  • Seite 253 Az aktívszén-szűrő cseréje Cserélje ki az aktívszén-szűrőt évente legalább egyszer, vagy ha szagokat lehet érezni belőle (cikkszám 28061). Az üzemeltető elvégezheti az aktívszén-szűrő cseréjét. Távolítsa el a fedelet, lásd "Az emelőállomás beszerelése", oldal 245. Távolítsa el a szellőzőszelep fedelét. Cserélje ki az aktívszén-szűrőt. Helyezze fel a szellőzőszelep fedelét.

  • Seite 254: Hibaelhárítás

    Hibaelhárítás Az emelőállomás meghibásodása esetén hangjelzés hallható. Ezenkívül elindul a webszerver (intervallum módban). A kezdőlapon található állapotjelző piros színnel jelenik meg. A riasztás hibajelzését a webszerveren lehet megtekinteni és nyugtázni (lásd "Hozzáférés a webszerverhez Wi-Fi-n keresztül", oldal 250). Az emelőállomás meghibásodásai vagy működési hibái a vízelvezetők visszaduzzadásán keresztül láthatóak (a víz már nem folyik el).
  • Seite 255 Hiba Elhárítás A szivattyú több mint Túl nagy beáramlási Zárjon el minden beömlőnyílást. 2 percig folyamatosan mennyiség A szivattyú kb. 1 perc után kikapcsol. működik, 2 perc után A nyomócső eldugult A riasztó elhallgat. riasztás hallható. Ha a szivattyú nem kapcsol ki, váltson át a „Szintjelző meghibásodott”...

  • Seite 256: Leszerelés

    Leszerelés 3 hónapnál hosszabb leállás 3 hónapnál hosszabb leállás esetén a tartályban lévő víz elpárologhat. Emiatt a tartályban lévő szilárd anyagok megkeményedhetnek és az emelőállomás eldugulhat. Az emelőállomás károsodásának elkerülése érdekében tartsa be az alábbiakat, ha több mint 3 hónapig nem használják az állomást: Az emelőállomást negyedévente öblítse át tiszta vízzel, 2 szivattyúzási folyamatban.

  • Seite 257: Ártalmatlanítás

    Ártalmatlanítás ÉRTESÍTÉS A terméket, a csomagolását, illetve a kísérő dokumentumokon ezzel a jelöléssel ellátott termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Vigye a terméket és annak alkatrészeit egy hiteles gyűjtőhelyre, ahol újrahasznosítják és újrafelhasználják. Ártalmatlanítás előtt vegye ki az elemeket és az újratölthető elemeket, ha vannak, és azokat külön dobja el. Tartsa be a helyi előírásokat.
  • Seite 258 Cara cliente, caro cliente, in qualità di produttore premium di prodotti innovativi per la tecnica di drenaggio, KESSEL offre soluzioni di sistema inte- grate e un servizio orientato al cliente. Puntiamo sui massimi standard qualitativi e ci impegniamo coerentemente per la sostenibilità...

  • Seite 259: Indicazioni Relative Alle Istruzioni Per L'uso

    Indicazioni relative alle istruzioni per l’uso Il presente documento rappresenta le istruzioni per l’uso originali in lingua tedesca. Tutte le altre lingue sono traduzioni delle istruzioni per l’uso originali. Le istruzioni per l’uso contengono informazioni importanti per l’uso sicuro, il montaggio, la manutenzione e lo smaltimento del prodotto.

  • Seite 260: Sicurezza

    Sicurezza Istruzioni generali di sicurezza ATTENZIONE Germi e batteri nocivi per la salute Pericolo d’infezione in caso di contatto con il fluido trasportato Indossare guanti protettivi (EN 388) e occhiali protettivi (EN 166). Se esiste la possibilità di entrare in contatto con il fluido trasportato, indossare anche una maschera di prote- zione delle vie respiratorie (EN 149).

  • Seite 261: Uso Conforme Alla Destinazione

    Modifiche o aggiunte Utilizzo di ricambi non originali Riparazioni non eseguite da un’azienda specializzata Registrazione del prodotto Registrate il prodotto e assicuratevi 5 anni di garanzia da parte di tecnici specializzati! www.kessel-italia.it/registrazione-prodotto 016-426 261 / 492...

  • Seite 262: Descrizione Del Prodotto E Dati Tecnici

    Descrizione del prodotto e dati tecnici Descrizione del prodotto Minilift L WC Duo è un impianto di sollevamento compatto e pronto per il collegamento. Le pompe motorizzate sommerse sono dotate di trituratori rotanti. Le pompe funzionano in modo alternato durante il fun- zionamento normale.

  • Seite 263: Dati Tecnici

    Accessori B2 (533-902) 2 sicure contro il galleggiamento 1 pasta di montaggio 1 transizione tubo di mandata DN 32 2 viti (OD 40) 2 tasselli 1 fascetta per tubo 25 - 40 mm 2 tappi di chiusura entrata DN 50 2 rondelle di sicurezza 2 raccordi di entrata DN 50 con aggan- 3 fascette per tubo 32 - 50 mm...
  • Seite 264 Gamma d’impiego consentita Altezza di pompaggio max 9,0 m H [ m ] Portata massima Q 9,8 m Temperatura del fluido Max 50 °C Temperatura massima del 80 °C per 2 min fluido, per brevi periodi Temperatura ambiente 3 - 40 °C Modalità...

  • Seite 265: Montaggio

    Montaggio Indicazioni generali per il montaggio Per il collegamento elettrico, prevedere una presa di cor- rente adeguata. Eseguire l’installazione elettrica in con- formità con le direttive locali relative alle installazioni in ambienti umidi. Per ridurre al minimo i rumori di funzionamento, prevedere un materassino isolante tra il prodotto e la parete.
  • Seite 266 Preparazione del fissaggio al suolo Assicurarsi che i piedini fonoassorbenti siano montati correttamente. Inserire a fondo le sicure contro il galleggiamento (accessori) nella parte inferiore sinistra e destra del ser- batoio. Segnare i fori. Mantenere una distanza sufficiente dalla parete (isolamento acustico). Realizzare due fori Ø...
  • Seite 267 Montaggio dell’entrata orizzontale AVVISO In caso di collegamento di oggetti di drenaggio situati in posizione ribassata, l’aggancio della cla- pet deve essere installato sul raccordo di entrata! Assicurarsi che entrambi gli o-ring siano montati corret- tamente. Inserire il raccordo di entrata DN 50 con l’aggancio della clapet (accessorio) nell’apertura.

  • Seite 268: Collegamento Del Contatto A Potenziale Zero

    Infine, inserire la mascherina di entrata WC frontale con guarnizione sull’allacciamento WC anteriore dall’esterno e fissarla dall’interno con il bloccaggio della mascherina Lubrificare il tubo di scarico del WC con la pasta di montaggio, inserirlo nella guarnizione e fissarlo con la fascetta per tubo 110 - 130 mm.
  • Seite 269 Potenza di commutazione max: 42 V = 500 mA, tipo di contatto: contatto normalmente aperto (NO) Si consiglia l’uso di un cavo dati schermato. La spina di rete elettrica è scollegata. È disponibile un cavo dati con diametro massimo di 6 mm. La sezione trasversale dei conduttori non deve superare 1,5 mm².

  • Seite 270: Funzionamento

    Se necessario, confermare la richiesta sul dispositivo terminale mobile per la rete senza connessione a Internet. Il Wi-Fi locale è disattivato sul dispositivo mobile. Sul dispositivo mobile, selezionare l’indirizzo “KESSEL-Minilift-xxxxxx” dall’elenco delle connessioni WLAN disponibili. Inserire la password “kessel1000”. Aprire un browser.

  • Seite 271: Manutenzione

    Manutenzione KESSEL raccomanda un controllo mensile del funzionamento da parte dell’esercente. La manutenzione dell’impianto di sollevamento deve essere eseguita una volta all’anno da un tecnico specializzato. Manutenzione dell’impianto di sollevamento AVVERTENZA Parti conducenti tensione Pericolo dovuto a scosse elettriche Sbloccare l’impianto! Accertare che gli apparecchi elettrici siano separati dall’alimentazione di tensione durante i lavori.
  • Seite 272 Per rimuovere il tubo ad immersione, allentare la vite di fissaggio (TX 20). Pulire il tubo ad immersione con un panno umido. Montare il tubo ad immersione. (Coppia di serraggio: 1,2 Pulire la pompa Pulire le 2 aperture di sfiato sul corpo a spirale. ATTENZIONE Lame affilate Pericolo di lesioni da taglio...
  • Seite 273 Sostituire il filtro a carbone attivo Sostituire il filtro a carbone attivo almeno 1 volta all’anno o in presenza di odori sgradevoli (codice articolo 28061). La sostituzione del filtro a carbone attivo può essere effettuata dall’esercente. Smontare il coperchio, vd. "Installazione dell’impianto di sollevamento", pagina 265.

  • Seite 274: Aiuto In Caso Di Disturbi

    Aiuto in caso di disturbi In caso di malfunzionamento dell’impianto di sollevamento, viene emesso un allarme acustico. Inoltre, il server web viene avviato (in caso di funzionamento a intervalli). Nella pagina iniziale, l’indicatore di stato è visualizzato in rosso. Il messaggio di guasto relativo all’allarme può essere visualizzato e confermato nel server web (vd. "Accesso al server web tramite Wi-Fi", pagina 270).
  • Seite 275 Disturbo Causa Risoluzione La pompa funziona in Quantità in entrata Chiudere tutte le entrate. funzionamento continuo eccessiva La pompa si spegne dopo circa 1 min. da più di 2 min, l’allarme Tubo di mandata L’allarme smette di suonare. suona dopo 2 min. ostruito Se la pompa non si spegne, passare al guasto “Rilevamento livello errato”.

  • Seite 276: Messa Fuori Servizio

    Messa fuori servizio Tempi di inattività superiori a 3 mesi Durante tempi di inattività superiori a 3 mesi, l’acqua contenuta nel serbatoio può evaporare. Ciò può causare l’incrosta- zione dei solidi nel serbatoio e l’intasamento dell’impianto di sollevamento. Per evitare danni all’impianto di sollevamento, in caso di tempi di inattività superiori a 3 mesi osservare i seguenti punti: Lavare l’impianto di sollevamento ogni tre mesi con acqua pulita in 2 operazioni di pompaggio.

  • Seite 277: Smaltimento

    Smaltimento AVVISO I prodotti con questa etichetta sul prodotto, sulla confezione o sui documenti di accompagnamento non devono essere smaltiti con i rifiuti indifferenziati. Conferire il prodotto e i suoi componenti ai centri di raccolta certificati e appositamente designati per il riutilizzo e il riciclaggio.
  • Seite 278 Naudojimo instrukcijos Gerbiamas kliente, kaip novatoriškų nuotekų tvarkymo technologijų produktų gamintojas, KESSEL siūlo integruotus sistemų sprendimus ir į kli- entus orientuotą aptarnavimą. Tai darydami taikome aukščiausius kokybės standartus ir didelį dėmesį skiriame tvarumui – ne tik gamindami savo produkciją, bet ir užtikrindami ilgalaikį jos eksploatavimą ir siekiame, kad Jūs ir Jūsų turtas būtų sau- gūs ilgą...

  • Seite 279: Pastabos Dėl Naudojimo Instrukcijos

    Pastabos dėl naudojimo instrukcijos Šis dokumentas yra originali instrukcija vokiečių kalba. Visos kitos kalbos yra originalios instrukcijos vertimai. Naudojimo instrukcijoje pateikiama svarbi informacija apie saugų gaminio naudojimą, montavimą, techninę priežiūrą ir šali- nimą. Prieš naudodami atidžiai perskaitykite naudojimo instrukciją ir laikykite ją lengvai pasiekiamoje vietoje šalia gaminio visą...

  • Seite 280: Sauga

    Sauga Bendrieji saugos nurodymai PERSPĖJIMAS Sveikatai pavojingi mikroorganizmai ir bakterijos Infekcijos rizika kontaktuojant su pumpuojama terpe: Mūvėkite apsaugines pirštines (EN 388) ir dėvėkite apsauginius akinius (EN 166). Jei yra galimybė kontaktuoti su pumpuojama terpe, taip pat dėvėkite respiratorių (EN 149). Montuojant, išmontuojant, atliekant pakėlimo stotelės techninę...

  • Seite 281: Numatytoji Paskirtis

    Bet kuris iš šių veiksmų gali panaikinti garantiją, jei gamintojas nėra davęs aiškaus sutikimo raštu: Modifikacijos ar papildomų dalių montavimas. Neoriginalių atsarginių dalių naudojimas. Remonto darbai, kuriuos atliko ne specializuota įmonė. Gaminio registracija Užregistruokite savo gaminį ir užsitikrinkite 5 metų kvalifikuoto meistro garantiją! www.kessel.com/product-registration 016-426 281 / 492...

  • Seite 282: Gaminio Aprašymas Ir Techniniai Duomenys

    Gaminio aprašymas ir techniniai duomenys Gaminio aprašymas „Minilift L WC Duo“ yra kompaktiška, paruošta prijungti pakėlimo stotelė. Panardinamieji siurbliai turi besisukančius smulkintuvus. Įprasto veikimo metu siurbliai dirba pakaitomis. Gedimo atveju pakėlimo stotelė gali laikinai toliau veikti naudojant tik vieną siurblį. Smulkintuvas patikimai susmulkina nuotekose esančias fekalijas.

  • Seite 283: Techniniai Duomenys

    Priedai B2 (533–902) 2 plūdrumo kontrolės įtaisai 1 montavimo pasta 1 slėginio vamzdžio perėjimas DN 32 2 varžtai (išorinis skersmuo 32) 2 mūrvinės 1 žarnos sąvarža 25–40 mm 2 įvado dengiamosios plokštės DN 50 2 fiksavimo poveržlės 2 įvado jungtys DN 50 su sklendės 3 žarnos sąvaržos 32–50 mm priedu 2 žarnos sąvaržos 50–70 mm...
  • Seite 284 Leistina naudojimo sritis Maks. pakėlimo aukštis H 9,0 m H [ m ] Maks. tūrinis srautas Q 9,8 m /val. Terpės temperatūra Daug. 50 °C Maks. trumpalaikė terpės 80 °C (2 min.) temperatūra Aplinkos temperatūra 3–40 °C Darbo režimas S3 15 % / h ] Q [ m Pakėlimo stotelės apsaugos...

  • Seite 285: Montavimas

    Montavimas Bendra informacija apie montavimą Paruoškite tinkamą elektros lizdą. Elektros instaliaciją atli- kite laikydamiesi vietinių taisyklių, taikomų instaliacijai drėg- nose patalpose. Kad veikimo triukšmas būtų kuo mažesnis, tarp gaminio ir sienos padėkite izoliacinį kilimėlį. Slėginiame vamzdyje rekomenduojama sumontuoti uždaro- mąjį vožtuvą. Slėginis vamzdis: Pirmiausia tieskite vertikaliai (ne mažiau kaip 1,80 m aukščio), o tada horizontaliai su nedideliu nuolydžiu.
  • Seite 286 Paruošimas montavimui prie grindų Įsitikinkite, kad teisingai sumontuotos garso izoliacijos kojelės. Rezervuaro apačioje kairėje ir dešinėje iki galo įspaus- kite plūdrumo kontrolės įtaisus (priedai). Pažymėkite gręžimo skyles. Užtikrinkite pakankamą atstumą nuo sienos (garso izoliacija). Išgręžkite dvi 6 mm skersmens skyles. Atkreipkite dėmesį...
  • Seite 287 Horizontalaus įvado montavimas PRANEŠIMAS Jungiant žemai įrengtus sanitarinius prietaisus, prie įvado jungties privalo būti sumontuotas sklen- dės priedas! Įsitikinkite, kad abu sandarinimo žiedai yra tinkamai įdėti. Įstatykite į angą įvado jungtį DN 50 su sklendės priedu (priedas). Iš išorės užfiksuokite įvado jungtį DN 50 fiksavimo poveržle.
  • Seite 288 Lygio indikatoriaus reguliavimas Gamyklinis nustatymas: įsijungimo lygis = 95 mm Gilusis siurbimas: įsijungimo lygis = 65 mm Giliojo siurbimo nustatymus atlikite per mobilųjį įrenginį (žr. "Prieiga prie žiniatinklio serverio per „Wi-Fi“", puslapis 290). Siurblio įstatymas Sutepkite siurblio jungę ir talpyklos kreipiančiąsias mon- tavimo pasta.
  • Seite 289 Maks. komutavimo galia: 42 V = 500 mA, kontakto tipas: normaliai atviras (NO). Rekomenduojama naudoti ekranuotą duomenų kabelį. Maitinimo kištukas turi būti ištrauktas. Galima įsigyti duomenų kabelį, kurio didžiausias skersmuo 6 mm. Gyslų skerspjūvio plotas neturi viršyti 1,5 mm². Atidarykite dangtį. Viršutiniame galiniame rezervuaro krašte padarykite 6 mm skersmens angą...

  • Seite 290: Naudojimas

    Prieigą prie žiniatinklio serverio vienu metu gali turėti tik vienas naudotojas. Jei reikia, mobiliajame įrenginyje patvirtinkite užklausą dėl tinklo be interneto ryšio. Mobiliajame terminale yra atjungtas vietinis „Wi-Fi“ ryšys. Savo mobiliajame įrenginyje iš galimų „Wi-Fi“ ryšių sąrašo pasirinkite adresą „KESSEL-Minilift-xxxxxx“. Įveskite slaptažodį „kessel1000“. Atidarykite naršyklę.

  • Seite 291: Techninė Priežiūra

    Techninė priežiūra KESSEL rekomenduoja naudotojui kas mėnesį atlikti veikimo patikrą. Pakėlimo stotelės techninę priežiūrą kartą per metus turi atlikti kompetentingas kvalifikuotas asmuo. Pakėlimo stotelės techninės priežiūros atlikimas ĮSPĖJIMAS Dalys po įtampa Elektros smūgio pavojus! Atjunkite sistemą nuo maitinimo šaltinio! Užtikrinkite, kad atliekant darbus elektros įranga būtų atjungta nuo maitinimo.
  • Seite 292 Norėdami išimti panardinamąjį vamzdį, atlaisvinkite tvirti- nimo varžtą (TX 20). Nuvalykite panardinamąjį vamzdį drėgna šluoste. Sumontuokite panardinamąjį vamzdį. (Priveržimo momentas: 1,2 Nm) Siurblio valymas Išvalykite 2 ventiliacijos angas ant spiralinio korpuso. PERSPĖJIMAS Aštrios mentės Pjautinių sužalojimų pavojus! Mūvėkite apsaugines pirštines. Atfiksuokite ir išmontuokite spiralinį...
  • Seite 293 Aktyvintosios anglies filtrą leidžiama pakeisti pačiam naudotojui. Nuimkite dangtį, žr. "Pakėlimo stotelės montavimas", puslapis 285. Nuimkite ventiliacijos vožtuvo dangtelį. Pakeiskite aktyvintosios anglies filtrą. Uždėkite ventiliacijos vožtuvo dangtelį. Uždėkite dangtį atgal. 016-426 293 / 492...

  • Seite 294: Trikčių Šalinimas

    Trikčių šalinimas Įvykus pakėlimo stotelės gedimui, pasigirsta garsinis pavojaus signalas. Papildomai įsijungia saityno serveris (intervaliniu režimu). Būsenos indikatorius pagrindiniame puslapyje šviečia raudonai. Pavojaus signalo pranešimą galima peržiūrėti ir patvirtinti saityno serveryje (žr. "Prieiga prie žiniatinklio serverio per „Wi-Fi“", puslapis 290). Pakėlimo stotelės gedimai ar triktys tampa pastebimi dėl nuotekų...
  • Seite 295 Triktis Priežastis Šalinimas Siurblys nepertraukiamai Per didelis atitekančio Uždarykite visus įvadus. veikia ilgiau nei 2 min., po srauto kiekis Siurblys išsijungia maždaug po 1 min. 2 min. pasigirsta pavojaus Užkimštas slėginis Pavojaus signalas nutyla. signalas. vamzdis Jei siurblys neišsijungia, pereikite prie trikties „Sugedo lygio indikatorius“.

  • Seite 296: Eksploatacijos Nutraukimas

    Eksploatacijos nutraukimas Prastova ilgiau nei 3 mėnesiai Jei prastova trunka ilgiau nei 3 mėnesius, vanduo talpykloje gali išgaruoti. Dėl to talpykloje esančios kietosios medžiagos gali pridžiūti ir užkimšti pakėlimo stotelę. Norėdami išvengti pakėlimo stotelės pažeidimų, kai prastova ilgesnė nei 3 mėnesiai, laikykitės šių punktų: Kas ketvirtį...
  • Seite 297 Lietošanas instrukcijas Cienījamais klient! Kā augstākās klases inovatīvu drenāžas tehnoloģijas produktu ražotājs KESSEL piedāvā integrētus sistēmu risinājumus un uz klientu orientētu servisu. Tādējādi mēs nosakām visaugstākos kvalitātes standartus un stingri koncentrējamies uz ilgtspēju – ne tikai attiecībā uz izstrādājumu ražošanu, bet arī attiecībā uz to ilgtermiņa darbību, un mēs cenšamies nodroši- nāt, ka Jūs un Jūsu īpašums tiek aizsargāti ilgtermiņā.

  • Seite 298: Piezīmes Par Ekspluatācijas Instrukcijām

    Piezīmes par ekspluatācijas instrukcijām Šis dokuments ir oriģinālās instrukcijas vācu valodā. Visas pārējās valodas ir oriģinālās instrukcijas tulkojumi. Lietošanas instrukcijā ir sniegta svarīga informācija par produkta drošu lietošanu, uzstādīšanu, apkopi un utilizāciju. Pirms lietošanas rūpīgi izlasiet lietošanas instrukcijas un glabājiet tās pie rokas pie produkta visā tā ekspluatācijas laikā. Nododot produktu, lietošanas instrukcijas jānodod jaunajam īpašniekam.

  • Seite 299: Drošība

    Drošība Vispārīgas piezīmes par drošību UZMANĪBU Mikroorganismi un baktērijas, kas apdraud veselību. Infekcijas risks, nonākot saskarē ar sūknējamo materiālu. Valkājiet aizsargcimdus (EN 388) un aizsargbrilles (EN 166). Ja pastāv iespēja nonākt saskarē ar sūknējamo materiālu, velciet arī elpošanas masku (EN 149). Uzstādot, noņemot, veicot apkopi vai remontējot notekūdeņu pārsūknēšanas staciju, jāievēro negadījumu novēršanas noteikumi, attiecīgie standarti, direktīvas un noteikumi.

  • Seite 300: Paredzētais Lietojums

    Jebkura no turpmāk minētajām darbībām, ko ražotājs nav skaidri rakstiski atļāvis, var anulēt garantiju: izmaiņas vai pielikumi; neoriģinālu rezerves daļu izmantošana; remonts, ko nav veicis specializēts uzņēmums. Izstrādājuma reģistrācija Reģistrējiet savu izstrādājumu un nodrošiniet 5 gadu speciālista garantiju! www.kessel.com/product-registration 300 / 492 016-426...

  • Seite 301: Izstrādājuma Apraksts Un Tehniskie Dati

    Izstrādājuma apraksts un tehniskie dati Izstrādājuma apraksts Minilift L WC Duo ir kompakta, pieslēgšanai gatava pacelšanas stacija. Iegremdējamie sūkņi ir aprīkoti ar rotējošu smalcinātāju. Sūkņi normālas darbības laikā darbojas pārmaiņus. Sūkņa bojā- juma gadījumā pacelšanas stacija var īslaicīgi turpināt darboties tikai ar vienu sūkni. Smalcinātājs uzticami sasmalcina note- kūdeņos esošās fekālijas.

  • Seite 302: Tehniskie Dati

    Piederumi B2 (533-902) 2x peldspējas vadība 1x montāžas pasta 2x skrūves 1x spiedvada pāreja DN 32 (OD 40) 2x tapas 1x šļūtenes skava 25–40 mm 2x ievada vāka plāksne DN 50 2x fiksējošā paplāksne 2x ievada savienojums DN 50 ar atloka 3x šļūtenes skava 32–50 mm stiprinājumu 2x šļūtenes skava 50–70 mm...
  • Seite 303 Atļautā lietošanas joma Maks. sūknēšanas augst- 9,0 m ums H H [ m ] Maks. tilpuma plūsma Q 9,8 m Sūknējamā materiāla tem- Maks. 50 °C peratūra Sūknējamā materiāla maksi- 80 °C 2 minūtes mālā temperatūra, īslaicīgi Apkārtējās vides tempera- 3–40 °C / h ] Q [ m...

  • Seite 304: Uzstādīšana

    Uzstādīšana Vispārīga informācija par uzstādīšanu Nodrošiniet piemērotu kontaktligzdu elektriskajam pieslēgu- mam. Veiciet elektroinstalāciju saskaņā ar vietējām vadlīni- jām par uzstādīšanu mitrās zonās. Lai samazinātu darbības troksni līdz minimumam, novieto- jiet izolācijas paklāju starp izstrādājumu un sienu. Spiedvadā ieteicams uzstādīt slēgvārstu. Spiedvads Vispirms izvietojiet to vertikāli ar minimālo augstumu 1,80 m, pēc tam horizontāli ar nelielu slīpumu.
  • Seite 305 Grīdas stiprinājuma sagatavošana Pārliecinieties, ka skaņas izolācijas kājiņas ir pareizi uzstādītas. Nospiediet peldspējas vadības ierīces (piederumi) tver- tnes apakšdaļas kreisajā un labajā pusē līdz pašam galam. Atzīmējiet urbšanas caurumus. Nodrošiniet pietiekamu attālumu no sienas (skaņas izolācija). Izurbiet divus Ø 6 mm caurumus. Ņemiet vērā visus kabeļus, kas atrodas uz grīdas.
  • Seite 306 Horizontālā ievada uzstādīšana IEVĒRĪBAI Pieslēdzot zemu izvietotus drenāžas objektus, pie ievada pieslēguma ir jāuzstāda atloka stiprinā- jums! Pārliecinieties, ka abas gredzenblīves ir pareizi uzstādī- tas. Ievietojiet atverē ievada savienojumu DN 50 ar atloka stiprinājumu (piederumi). Nostipriniet ievada savienojumu DN 50 ar fiksējošo paplāksni ārpusē.
  • Seite 307 Pēc tam ievietojiet tualetes priekšēja ievada vāku ar blīvi priekšējā tualetes savienojumā no ārpuses un nostipri- niet to ar tualetes vāka fiksatoru no iekšpuses. Ieziediet tualetes izliešanas cauruli ar montāžas pastu, ievietojiet to blīvē un nostipriniet ar šļūtenes skavu 110–130 mm. Līmeņa indikatora regulēšana Rūpnīcas iestatījums: ieslēgšanās līmenis = 95 mm Dziļā...
  • Seite 308 Ieteicams izmantot ekranētu datu kabeli. Elektrotīkla kontaktspraudnis ir atvienots. Ir pieejams datu kabelis ar maksimālo diametru 6 mm. Vadu šķērsgriezums nedrīkst pārsniegt 1,5 mm². Atveriet vāku. Ierīkojiet atveri ar Ø 6 mm tvertnes augšējā aizmugurējā malā un nogludiniet atskabargas. Izvelciet datu kabeli cauri atverei uz shēmas plati. Kabeļa izolācija beidzas pēc aptuveni 1 cm tvertnes dzi- ļumā.

  • Seite 309: Darbība

    Jebkurā brīdī tikai viens lietotājs var piekļūt tīmekļa serverim. Ja nepieciešams, apstipriniet pieprasījumu mobilajā ierīcē tīklam bez interneta savienojuma. Vietējais Wi-Fi ir atvienots mobilajā terminālī. Savā mobilajā ierīcē no pieejamo Wi-Fi savienojumu saraksta atlasiet adresi “KESSEL-Minilift-xxxxxx”. Ievadiet paroli “kessel1000”. Atveriet pārlūkprogrammu.

  • Seite 310: Apkope

    Apkope KESSEL iesaka operatoram veikt ikmēneša funkcionālo pārbaudi. Pacelšanas stacijas apkope jāveic reizi gadā kompetentai un kvalificētai personai. Pacelšanas stacijas apkopes veikšana BRĪDINĀJUMS Daļas zem sprieguma Elektriskās strāvas trieciena bīstamība Atvienojiet sistēmu no strāvas padeves! Pārliecinieties, ka darba laikā elektriskās iekārtas ir atvienotas no strāvas padeves.
  • Seite 311 Lai noņemtu iegremdēšanas cauruli, atskrūvējiet stipri- nājuma skrūvi (TX 20). Notīriet iegremdēšanas cauruli ar mitru drānu. Uzstādiet iegremdēšanas cauruli. (Pievilkšanas griezes moments: 1,2 Nm) Sūkņa tīrīšana Notīriet spirālveida korpusa 2 ventilācijas atveri. UZMANĪBU Asmeņi ar asām malām Sagriešanās risks Lietojiet aizsargcimdus. Atbloķējiet un demontējiet spirālveida korpusu.
  • Seite 312 Aktīvās ogles filtra nomaiņa Aktīvās ogles filtru nomainiet vismaz vienu reizi gadā vai tad, kad kļūst jūtamas smakas (art. Nr. 28061). Operatoram ir atļauts nomainīt aktīvās ogles filtru. Noņemiet vāku, skatīt "Pacelšanas stacijas uzstādī- šana", lapas 304. Noņemiet ventilācijas vārsta vāku. Nomainiet aktīvās ogles filtru.

  • Seite 313: Problēmu Novēršana

    Problēmu novēršana Ja pacelšanas stacijā rodas kļūme, atskan skaņas signāls. Turklāt tiek palaists tīmekļa serveris (intervāla režīmā). Sākumlapas statusa indikators tiek rādīts sarkanā krāsā. Trauksmes kļūmes ziņojumu var apskatīt un apstiprināt tīmekļa serverī (skatīt "Piekļuve tīmekļa serverim, izmantojot Wi-Fi", lapas 309). Pacelšanas stacijas kļūmes vai bojājumi kļūst redzami, kad drenāžas objektos ir atpakaļplūsma (ūdens vairs neaizplūst).
  • Seite 314 Kļūme Cēlonis Risinājums Sūknis darbojas nepār- Ieplūdes apjoms ir Aizveriet visus ievadus. traukti vairāk nekā 2 min., pārāk liels Sūknis izslēdzas pēc aptuveni 1 min. trauksme atskan pēc Nosprostots spiedvads Trauksme apklust. 2 min. Ja sūknis neizslēdzas, pārejiet uz kļūmi “Līmeņa indikators ir bojāts”.

  • Seite 315: Ekspluatācijas Izbeigšana

    Ekspluatācijas izbeigšana Dīkstāve, kas ilgāka par 3 mēnešiem Par 3 mēnešiem ilgākas dīkstāves laikā ūdens tvertnē var iztvaikot. Tas var izraisīt cietvielu veidošanos tvertnē un nospros- tot pacelšanas staciju. Lai novērstu pacelšanas stacijas bojājumus, par 3 mēnešiem ilgākas dīkstāves laikā ievērojiet šādus punktus: Reizi ceturksnī...
  • Seite 316 Bedieningshandleiding Beste klant, Als premium fabrikant van innovatieve producten voor de afwateringstechniek biedt KESSEL totale systeemoplossingen en klantgerichte service. Wij stellen hierbij maximale kwaliteitsnormen en zetten consequent in op duurzaamheid, niet alleen bij de productie van onze producten, maar ook met het oog op hun langdurige gebruik zetten wij ons in voor een permanente bescherming van u en uw eigendom.

  • Seite 317: Opmerkingen Bij De Gebruikershandleiding

    Opmerkingen bij de gebruikershandleiding Deze gebruikershandleiding is in het Duits geschreven. Alle versies van deze handleiding in andere talen zijn vertalingen van het Duitse origineel. De gebruikershandleiding bevat belangrijke informatie over het veilige gebruiken, monteren, onderhouden en afvoeren van het product. Lees de gebruikershandleiding voor gebruik zorgvuldig door en bewaar haar gedurende de hele levensduur van het product binnen handbereik.

  • Seite 318: Veiligheid

    Veiligheid Algemene veiligheidsinstructies VOORZICHTIG Gevaarlijke ziektekiemen en bacteriën Infectierisico bij contact met transportmedium Draag beschermende handschoenen (EN 388) en een veiligheidsbril (EN 166). Als de kans bestaat dat u in contact met het transportmedium komt, moet u ook een ademhalingsmasker (EN 149) dragen.
  • Seite 319 Productregistratie Registreer uw product en krijg 5 jaar garantie van een gespecialiseerde vakman! www.kessel-nederland.nl/productregistratie www.kessel-belgie.be/productregistratie 016-426 319 / 492...

  • Seite 320: Productomschrijving En Technische Gegevens

    Productomschrijving en technische gegevens Productomschrijving De Minilift L WC duo is een compacte en stekkerklare opvoerinstallatie. De dompelpompen zijn uitgerust met roterende snijwerken. In normaal bedrijf werken de pompen om en om. Bij een sto- ring kan de opvoerinstallatie korte tijd met één pomp blijven werken. Het betrouwbare snijwerk versnippert de fecaliën in het afvalwater.

  • Seite 321: Technische Gegevens

    Toebehoren B2 (533-902) Twee drijfbeveiligingen Montagepasta Eén overgang voor de persleiding, Twee schroeven DN 32 (OD 40) Twee pluggen Een slangklem, 25 – 40 mm Twee afsluitpluggen voor toevoeren, Twee borgringen DN 50 Twee toevoeraansluitingen, DN 50, met Drie slangklemmen, 32 – 50 mm klepbevestiging Twee slangklemmen, 50 –...
  • Seite 322 Toegestaan toepassingsgebied Max. opvoerhoogte (H) 9,0 m H [ m ] Max. opvoercapaciteit (Q) 9,8 m Mediumtemperatuur Max. 50 °C Max. mediumtemperatuur, 2 min. lang 80 °C kortdurend Omgevingstemperatuur 3 – 40 °C Modus S3 15 % / h ] Q [ m Beschermingsklasse IP 44...

  • Seite 323: Monteren

    Monteren Algemene montage-instructies Zorg voor een geschikte stopcontact voor de elektrische aansluiting. Voer de elektrische installatie uit volgens de lokale richtlijnen voor installaties in vochtige ruimten. Plaats een isolatiemat tussen het product en de muur om het geluidsniveau zo veel mogelijk te beperken. We raden aan om in de persleiding een afsluiter te installe- ren.
  • Seite 324 De bevestiging aan de bodem voorbereiden Zorg dat de geluidsisolerende pootjes juist zijn gemon- teerd. Druk de drijfbeveiligingen (toebehoren) links en rechts onderaan het reservoir tot aan de aanslag naar binnen. Markeer de boorgaten. Houd daarbij voldoende afstand tot de muur (geluidsisolatie). Boor twee gaten van 6 mm.
  • Seite 325 Een horizontale toevoer monteren LET OP Bij het aansluiten van laaggelegen afwaterings- voorzieningen moet de klepbevestiging bij de toe- voeraansluiting worden geïnstalleerd. Zorg dat beide O-ringen juist zijn gemonteerd. Plaats de toevoeraansluiting (DN 50) met de klepbeves- tiging (toebehoor) in de opening. Bevestig de toevoeraansluiting (DN 50) met de borgring aan de buitenkant.

  • Seite 326: Potentiaalvrij Contact Aansluiten

    Plaats vervolgens het afdekplaatje voor de wc-toevoer met afdichting op de wc-aansluiting aan de voorkant en zet het afdekplaatje van binnenuit vast. Vet de wc-afvoerbuis in met montagepasta, schuif hem in de afdichting en zet hem met de slangklem (110 – 130 mm) vast. De niveaudetectie aanpassen Fabrieksinstelling: inschakelniveau = 95 mm Diepteafzuiging: inschakelniveau = 65 mm...
  • Seite 327 Max. schakelvermogen: 42 V = 500 mA, contacttype: maakcontact (NO) Het gebruik van een afgeschermde datakabel wordt aanbevolen. De stekker is uit de contactdoos gehaald. Er is een datakabel met een maximale diameter van 6 mm beschikbaar. De doorsnede van de aders mag niet groter zijn dan 1,5 mm².

  • Seite 328: Gebruik

    Bevestig eventueel de vraag op het mobiele apparaat naar een netwerk zonder internetverbinding. De lokale wifi is op het mobiele eindapparaat uitgeschakeld. Selecteer op het mobiele apparaat het adres “KESSEL-Minilift-xxxxxx” uit de lijst met beschikbare wifi-verbindingen. Voer het wachtwoord “kessel1000” in.

  • Seite 329: Onderhoud

    Onderhoud KESSEL adviseert een maandelijkse functiecontrole door de exploitant. Het onderhoud van de opvoerinstallatie moet jaarlijks door een deskundige worden uitgevoerd. De opvoerinstallatie onderhouden WAARSCHUWING Spanningvoerende delen Gevaar door elektrische schokken Installatie vrijschakelen! Zorg dat elektrische apparaten tijdens de werkzaamheden van de voedingsspanning zijn losgekoppeld.
  • Seite 330 Draai de bevestigingsschroeven (TX 20) van de druk- buis los om de drukbuis te verwijderen. Maak de drukbuis met een vochtige doek schoon. Plaats de drukbuis terug. (Aandraaimoment: 1,2 Nm.) De pomp schoonmaken Maak de twee ontluchtingsopeningen op de spiraalbe- huizing schoon.
  • Seite 331 Verwijder het deksel, zie "De opvoerinstallatie installe- ren", pagina 323. Verwijder het afdekplaatje van het ontluchtingsventiel. Vervang het actiefkoolfilter. Plaats het afdekplaatje voor het ontluchtingsventiel. Plaats het deksel terug. 016-426 331 / 492...

  • Seite 332: Hulp Bij Storingen

    Hulp bij storingen Bij een storing van de opvoerinstallatie klinkt er een akoestisch alarm. Daarnaast wordt de webserver gestart (bij intervalbedrijf). Op de startpagina wordt de status rood weergegeven. De sto- ringsmelding voor het alarm kan op de webserver worden bekeken en bevestigd (zie "Toegang tot de webserver via wifi", pagina 328).
  • Seite 333 Storing Oorzaak Verhelpen De pomp draait al meer Er wordt te veel water Sluit alle toevoeren af. dan 2 min onafgebro- toegevoerd De pomp wordt na ongeveer 1 min uitgeschakeld. ken en het alarm gaat na De persleiding is ver- Het alarm gaat uit.

  • Seite 334: Buitenbedrijfstelling

    Buitenbedrijfstelling Stilstand van meer dan drie maanden Als de installatie langer dan drie maanden stilstaat, kan het water in het reservoir verdampen. Hierdoor kunnen de vaste stoffen in de tank gaan aankoeken en kan de opvoerinstallatie verstopt raken. Om schade aan de opvoerinstallatie te voorkomen, moet u bij stilstand van meer dan drie maanden rekening houden met het volgende: Spoel de opvoerinstallatie elk kwartaal met schoon water in twee pompcycli door.

  • Seite 335: Lediging

    Lediging LET OP Producten met deze aanduiding op het product, de verpakking of de begeleidende documenten mogen niet met het huishoudelijk afval worden weggegooid. Lever het product en de onderdelen voor hergebruik en recycling in bij aangewezen gecertificeerde inzamel- punten. Verwijder eventueel aanwezige accu’s en batterijen voordat u producten afdankt en voer ze afzonderlijk af.
  • Seite 336 Bruksanvisning Kjære kunde, som en førsteklasses produsent av innovative produkter for dreneringsteknologi tilbyr KESSEL integrerte systemløsninger og kundeorientert service. Dermed setter vi de høyeste kvalitetsstandarder og fokuserer sterkt på bærekraft – ikke bare når det gjelder produksjonen av produktene våre, men også med tanke på deres langsiktige drift, og vi streber etter å sikre at du og eiendommen din er beskyttet på...

  • Seite 337: Merknader Til Driftsinstruksen

    Merknader til driftsinstruksen Dette dokumentet inneholder de opprinnelige instruksene på tysk. Alle andre språk er oversettelser av de originale instruk- sene. Driftsinstruksene inneholder viktig informasjon om sikker bruk, installasjon, vedlikehold og avhending av produktet. Les driftsinstruksene nøye før bruk, og oppbevar dem lett tilgjengelig i nærheten av produktet gjennom hele levetiden. Ved over- levering av produktet må...

  • Seite 338: Sikkerhet

    Sikkerhet Generelle sikkerhetsmerknader FORSIKTIG Bakterier og mikroorganismer som utgjør en helsefare Risiko for infeksjon ved kontakt med mediet som er pumpet Bruk vernehansker (EN 388) og vernebriller (EN 166). Hvis det er fare for kontakt med mediet som er pumpet, må du også bruke åndedrettsvern (EN 149). Ved installasjon, demontering, vedlikehold eller reparasjon av løfteanlegget må...
  • Seite 339 Enhver følgende handling som ikke er uttrykkelig godkjent skriftlig av produsenten, kan ugyldiggjøre garantien: Modifikasjoner eller vedlegg Bruk av ikke-originale reservedeler Reparasjoner som ikke utføres av et spesialfirma Produktregistrering Registrer produktet ditt og sikre deg en 5-års garanti fra spesialiserte håndverkere! www.kessel.com/product-registration 016-426 339 / 492...

  • Seite 340: Produktbeskrivelse Og Tekniske Data

    Produktbeskrivelse og tekniske data Produktbeskrivelse Minilift L WC Duo er en kompakt, tilkoblingsklar pumpestasjon. De nedsenkbare pumpene er utstyrt med roterende kverner. Pumpene går vekselvis under normal drift. I tilfelle feil på pumpen kan pumpestasjonen fortsette å fungere midlertidig med bare én pumpe. Kvernen makulerer pålitelig avføring i avløpsvannet.
  • Seite 341 Tilbehør B2 (533-902) 2x oppdriftskontroll 1x monteringspasta 2x skruer 1x trykkrørovergang DN 32 (OD 40) 2x plugg 1x slangeklemme 25 - 40 mm 2x innløpsdeksel DN 50 2x låseskive 2x innløpskobling DN 50 med klaffeved- 3x slangeklemme 32 - 50 mm legg 2x slangeklemme 50 - 70 mm 2x innløpsklaff DN 50...
  • Seite 342 Tillatt bruksområde Maks. pumpehøyde H 9,0 m H [ m ] Maks. volumstrøm Q 9,8 m Medietemperatur Maks. 50 °C Maks. medietemperatur, 80 °C i 2 min kortvarig Omgivelsestemperatur 3 - 40 °C Driftsmodus S3 15 % / h ] Q [ m Beskyttelsesgrad for IP 44...

  • Seite 343: Installasjon

    Installasjon Generell informasjon installasjon Sørg for en passende stikkontakt for den elektriske tilkob- lingen. Utfør den elektriske installasjonen i samsvar med lokale retningslinjer for installasjoner i fuktige områder. For å holde driftsstøyen på et minimum, legg en isolasjons- matte mellom produktet og veggen. Det anbefales å...
  • Seite 344 Forberedelse av gulvmontering Sørg for at lydisolerende føtter er riktig montert. Trykk på oppdriftskontrollene (tilbehør) på venstre og høyre side nederst på tanken så langt de går. Merk opp borehullene. Sørg for tilstrekkelig avstand til veggen (lydisolering). Lag to borehull Ø 6 mm. Vær oppmerksom på eventu- elle kabler som ligger på...
  • Seite 345 Montering av horisontalt innløp LES DETTE Ved tilkobling av lavtliggende dreneringsobjekter må klaffevedlegget monteres på innløpskoblingen! Sørg for at begge O-ringene er riktig montert. Sett innløpskoblingen DN 50 med klaffevedlegget (tilbe- hør) inn i åpningen. Fest innløpskoblingen DN 50 med låseskiven på utsi- den.

  • Seite 346: Koble Til Den Potensialfrie Kontakten

    Justering av nivåindikatoren Fabrikkinnstilling: Innkoblingsnivå = 95 mm Dyp suging: Innkoblingsnivå = 65 mm For dyp suging, gjør innstillingen på en mobil enhet (se "Tilgang til nettserveren via Wi-Fi", side 348). Sette inn pumpen Smør pumpeflensen og føringene i tanken med monte- ringspasta.
  • Seite 347 Det anbefales å bruke en skjermet datakabel. Strømkontakten er koblet fra. En datakabel med en maksimal diameter på 6 mm er tilgjengelig. Ledertverrsnittet på ledningene må ikke overstige 1,5 mm². Åpne dekselet. Lag en åpning med Ø 6 mm på den øvre bakre kanten av tanken og fjern graden.

  • Seite 348: Drift

    Bekreft om nødvendig forespørselen på mobilenheten for et nettverk uten internettforbindelse. Det lokale Wi-Fi-nettverket er koblet fra på den mobile terminalen. Velg adressen «KESSEL-Minilift-xxxxxx» fra listen over tilgjengelige Wi-Fi-tilkoblinger på den mobile enheten din. Skriv inn passordet «kessel1000». Åpne en nettleser.

  • Seite 349: Vedlikehold

    Vedlikehold KESSEL anbefaler en månedlig funksjonskontroll av operatøren. Vedlikehold må utføres årlig på pumpestasjonen av en kompetent fagperson. Utføre vedlikehold på pumpestasjonen ADVARSEL Spenningsførende deler Fare for elektrisk støt Koble systemet fra strømforsyningen! Sørg for at det elektriske utstyret er koblet fra strømforsyningen under arbeidet.
  • Seite 350 For å fjerne nedsenkingsrøret, løsne festeskruen (TX 20). Rengjør nedsenkingsrøret med en fuktig klut. Installer nedsenkningsrøret. (Tiltrekkingsmoment: 1,2 Nm) Rengjøring av pumpen Rengjør de to ventilasjonshullene på spiralhuset. FORSIKTIG Skarpe kniver Fare for kutt Bruk vernehansker. Lås opp og demonter spiralhuset. Fjern eventuelle fastsittende forurensninger fra akselfes- tet på...
  • Seite 351 Fjern dekselet, se "Installasjon av pumpestasjon", side 343. Fjern dekselet til ventilasjonsventilen. Bytt ut aktivt kullfilteret. Monter dekselet til ventilasjonsventilen. Sett dekselet på igjen. 016-426 351 / 492...

  • Seite 352: Feilsøk

    Feilsøk Det lyder en hørbar alarm ved feil i pumpestasjonen. I tillegg starter nettserveren (i intervallmodus). Statusindikatoren på hjemmesiden vises i rødt. Feilmeldingen for alarmen kan vises og bekreftes i nettserveren (se "Tilgang til nettserveren via Wi-Fi", side 348). Feil eller svikt i pumpestasjonen blir synlig gjennom tilbakestrømning i avløpsanlegget (vannet renner ikke lenger bort). Avhengig av volumet av tilbakeslagsvann kan det oppstå...
  • Seite 353 Feil Årsak Eliminasjon Pumpen har gått konti- Innstrømningsvolumet Steng alle innløp. nuerlig i mer enn 2 min, er for høyt Pumpen slås av etter ca. 1 min. og alarmen utløses etter Trykkrør blokkert Alarmen blir stille. 2 min. Hvis pumpen ikke slås av, bytt til feilen «Nivåindikator defekt».

  • Seite 354: Avvikling

    Avvikling Nedetid på mer enn 3 måneder Ved driftsstans på mer enn 3 måneder kan vannet i tanken fordampe. Dette kan føre til at faststoffene i tanken danner en skorpe og blokkerer pumpestasjonen. For å unngå skader på pumpestasjonen, må følgende punkter overholdes ved driftsstans på mer enn 3 måneder: Spyl pumpestasjonen hvert kvartal med rent vann i 2 pumpeprosesser.

  • Seite 355: Instrukcja Obsługi

    Instrukcja obsługi Szanowna Klientko, Szanowny Kliencie, jako producent najwyższej klasy innowacyjnych produktów z zakresu techniki odwadniania firma KESSEL oferuje kom- pleksowe rozwiązania systemowe i serwis odpowiadający potrzebom klientów. Stawiamy sobie najwyższe standardy jako- ściowe i konsekwentnie stawiamy na trwałość – nie tylko podczas produkcji naszych urządzeń, lecz również w zakresie ich długotrwałego użytkowania dbamy o to, by stale gwarantowane było bezpieczeństwo użytkownika i jego mienia.

  • Seite 356: Wskazówki Dotyczące Instrukcji Obsługi

    Wskazówki dotyczące instrukcji obsługi Niniejszy dokument stanowi oryginalną instrukcję obsługi w języku niemieckim. Wszystkie pozostałe języki są tłumacze- niami oryginalnej instrukcji. Instrukcja obsługi zawiera ważne informacje dotyczące bezpiecznego użytkowania, montażu, przeglądów okresowych i usuwania produktu. Przed użyciem należy uważnie przeczytać instrukcję obsługi i przechowywać ją przez cały okres użyt- kowania produktu pod ręką...

  • Seite 357: Bezpieczeństwo

    Bezpieczeństwo Ogólne zasady bezpieczeństwa OSTRZEŻENIE Zarazki i bakterie szkodliwe dla zdrowia Ryzyko zakażenia w przypadku kontaktu z medium transportowanym Należy używać rękawic ochronnych (EN 388) i okularów ochronnych (EN 166). Jeśli istnieje możliwość kontaktu z medium transportowym, należy dodatkowo nosić maskę oddechową (EN 149).

  • Seite 358: Zastosowanie Zgodnie Z Przeznaczeniem

    Wszystkie poniższe działania, które nie zostały wyraźnie zatwierdzone na piśmie przez producenta, mogą spowo- dować unieważnienie gwarancji: przebudowy lub dobudowy użycie nieoryginalnych części zamiennych Naprawy, które nie są wykonywane przez specjalistyczną firmę Rejestracja produktu Zarejestrować produkt i uzyskać 5 lat gwarancji dla profesjonalnych instalatorów! www.kessel.pl/rejestracja-produktu 358 / 492 016-426...

  • Seite 359: Opis Produktu I Dane Techniczne

    Opis produktu i dane techniczne Opis wyrobu Minilift L WC Duo to kompaktowa, gotowa do podłączenia przepompownia wewnętrzna. Silnikowe pompy zanurzeniowe są wyposażone w obrotowy mechanizm rozdrabniający. W trybie normalnym pompy dzia- łają naprzemiennie. W przypadku usterki pompy przepompownia wewnętrzna może być tymczasowo eksploatowana dalej z tylko jedną...

  • Seite 360: Dane Techniczne

    Osprzęt B2 (533-902) 2 zabezpieczenie przed wypornością 1 pasta montażowa 1 przejście przewodu tłocznego DN 32 2 śruby (OD 40) 2 kołki 1 opaska zaciskowa węża 25–40 mm 2 zatyczki dopływ DN 50 2 podkładka zabezpieczająca 2 przyłącze dopływowe DN 50 z zawie- 3 opaski zaciskowa węża 32–50 mm szeniem klapy 2 opaski zaciskowe węża 50–70 mm...
  • Seite 361 Dopuszczalny zakres zastosowania Maks. wysokość podnosze- 9,0 m nia H H [ m ] Maksymalne natężenie 9,8 m przepływu Q Temperatura medium Maks. 50°C Maksymalna temperatura 80°C przez 2 min medium, krótkotrwała Temperatura otoczenia 3 - 40 °C / h ] Q [ m Q [ l/ s ] Tryb roboczy...

  • Seite 362: Montaż

    Montaż Ogólne wskazówki dotyczące montażu W celu podłączenia elektrycznego należy zapewnić odpo- wiednie gniazdko. Instalację elektryczną należy wykonać zgodnie z lokalnymi wytycznymi dotyczącymi instalacji w pomieszczeniach wilgotnych. Aby zminimalizować hałas podczas pracy, należy umieścić matę izolacyjną między produktem a ścianą. Zaleca się...
  • Seite 363 Przygotowanie mocowania do podłoża Upewnić się, że nóżki dźwiękochłonne są prawidłowo zamontowane. Wcisnąć zabezpieczenia przed wypornością (osprzęt) po lewej i prawej stronie na dole zbiornika urządzenia do oporu. Zaznaczyć otwory. Należy zachować odpowiednią odle- głość od ściany (izolacja akustyczna). Wykonać dwa otwory Ø 6 mm. Należy zwrócić uwagę na przewody znajdujące się...
  • Seite 364 Montaż dopływu poziomego UWAGA W przypadku podłączania nisko położonych ele- mentów odwadniających należy zainstalować zawieszenie klapy na przyłączu dopływu! Upewnić się, że oba o-ringi są prawidłowo zamonto- wane. Wsunąć przyłącze dopływu DN 50 z zawieszeniem klap (osprzęt) w otwór. Przymocować przyłącze dopływu DN 50 za pomocą podkładki zabezpieczającej od strony zewnętrznej.

  • Seite 365: Podłączenie Kontaktu Bezpotencjałowego

    Następnie należy włożyć osłonę dopływu WC z przodu z uszczelką od strony zewnętrznej do przedniego przy- łącza WC i zamocować ją od wewnątrz blokadą osłony Nasmarować rurę odpływu WC pastą montażową, wsu- nąć do uszczelki i zamocować za pomocą opaski zaci- skowej węża 110-130 mm.
  • Seite 366 Maksymalna moc przełączania: 42 V = 500 mA, typ kontaktu: zestyk zwierny (NO) Zaleca się stosowanie ekranowanego kabla danych. Wtyczka sieciowa jest odłączona. Dostępny jest kabel danych o maksymalnej średnicy 6 mm. Przekrój poprzeczny żył nie może przekraczać 1,5 mm². Otworzyć...

  • Seite 367: Eksploatacja

    W razie potrzeby potwierdzić zapytanie na końcowym urządzeniu mobilnym dotyczące sieci bez połączenia interneto- wego. Lokalna sieć Wi-Fi jest odłączona na mobilnym urządzeniu końcowym. Na mobilnym urządzeniu końcowym wybrać adres „KESSEL-Minilift-xxxxxx” z listy dostępnych połączeń Wi-Fi. Wprowadzić hasło „kessel1000”. Otworzyć przeglądarkę.

  • Seite 368: Konserwacja

    Konserwacja KESSEL zaleca comiesięczną kontrolę działania przez użytkownika. Przegląd okresowy przepompowni wewnętrznej musi być przeprowadzany raz w roku przez fachowca. Konserwacja przepompowni wewnętrznej OSTRZEŻENIE Elementy będące pod napięciem Niebezpieczeństwo porażenia prądem Odłączyć urządzenie od zasilania! Zapewnić, aby urządzenia elektryczne były na czas prac odłączone od zasilania napięciem.
  • Seite 369 Aby wyjąć rurowy czujnik ciśnienia, należy odkręcić śrubę mocującą (TX 20). Wyczyść rurowy czujnik ciśnienia wilgotną ściereczką. Zamontować rurowy czujnik ciśnienia. (Moment dokrę- cania: 1,2 Nm) Czyszczenie pompy Oczyścić 2 otwory odpowietrzające w korpusie spiral- nym. OSTRZEŻENIE Noże o ostrych krawędziach Ryzyko skaleczeń...
  • Seite 370 Wymiana filtra z węglem aktywnym Wymieniać filtr z węglem aktywnym co najmniej 1 raz w roku lub w przypadku nieprzyjemnego zapachu (nr art. 28061). Wymiana filtra z węglem aktywnym jest dozwolona przez użytkownika. Zdjąć pokrywę, patrz "Zainstalować przepompownię wewnętrzną", strona 362. Zdjąć...

  • Seite 371: Pomoc W Razie Usterek

    Pomoc w razie usterek W przypadku usterki przepompowni wewnętrznej uruchamia się alarm dźwiękowy. Dodatkowo uruchamia się serwer internetowy (w trybie pracy interwałowej). Na stronie startowej wyświetlany jest czerwony wskaźnik stanu. Komunikat usterki związanej z alarmem można wyświetlić i zatwierdzić na serwerze internetowym (patrz "Dostęp do serwera internetowego przez Wi-Fi", strona 367).
  • Seite 372 Zakłócenie Przyczyna Usuwanie Pompa nie tłoczy, silnik Zablokowany wirnik Ostrożnie! Pompa nagrzewa się podczas pracy! buczy, po 2 min rozlega wielokanałowy otwarty W razie potrzeby obrócić końcówkę wału pompy w prawo się alarm. typu Vortex za pomocą śrubokręta płaskiego lub wkrętarki akumulatoro- wej, aby usunąć...

  • Seite 373: Wyłączenie Z Ruchu

    Wyłączenie z ruchu Przestoje trwające dłużej niż 3 miesiące Podczas przestojów trwających dłużej niż 3 miesiące woda w zbiorniku urządzenia może odparować. W rezultacie substan- cje stałe mogą tworzyć skorupę w zbiorniku urządzenia i zatykać przepompownię wewnętrzną. Aby uniknąć uszkodzeń przepompowni wewnętrznej, w przypadku przestojów trwających dłużej niż 3 miesiące należy prze- strzegać...

  • Seite 374: Usuwanie

    Usuwanie UWAGA Produktów z tym oznaczeniem na produkcie, opakowaniu lub dokumentach towarzyszących nie wolno wyrzucać razem z odpadami domowymi. Produkt i jego komponenty należy utylizować w celu ponownego wykorzystania i recyklingu w wyznaczonych, certyfikowanych punktach zbiórki. Przed usunięciem należy wyjąć baterie i akumulatory, jeśli są i zutylizować oddzielnie. Należy przestrzegać...

  • Seite 375: Instruções De Funcionamento

    Instruções de funcionamento Prezado cliente, Como fabricante premium de produtos inovadores na área da tecnologia de drenagem, a KESSEL oferece soluções de sis- tema integradas e um serviço orientado para o cliente. Ao fazê-lo, estabelecemos os mais elevados padrões de qualidade e focamo-nos firmemente na sustentabilidade - não só...

  • Seite 376: Notas Sobre As Instruções De Operação

    Notas sobre as instruções de operação Este documento representa as instruções originais em alemão. Todas as outras línguas são traduções das instruções origi- nais. As instruções de operação contêm informações importantes sobre a utilização segura, instalação, manutenção e elimina- ção do produto. Ler atentamente as instruções de operação antes de utilizar o produto e mantê-las à mão, perto do pro- duto, durante toda a sua vida útil.

  • Seite 377: Segurança

    Segurança Notas gerais de segurança CUIDADO Germes e bactérias que representam um risco para a saúde Risco de infeção em caso de contacto com o meio bombeado Use luvas de proteção (EN 388) e óculos de segurança (EN 166). Se existir possibilidade de contacto com o meio bombeado, use também uma máscara respiratória (EN 149). Durante a instalação, remoção, manutenção ou reparação da estação elevatória, devem ser respeitadas as normas de prevenção de acidentes, normas relevantes, diretivas e regulamentos.

  • Seite 378: Utilização Prevista

    Modificações ou anexos Utilização de peças sobressalentes não genuínas Reparações não realizadas por uma empresa especializada Registo do produto Registe o seu produto e assegure uma garantia de 5 anos para técnicos especializados! www.kessel.com/product-registration 378 / 492 016-426...

  • Seite 379: Descrição Do Produto E Dados Técnicos

    Descrição do produto e dados técnicos Descrição do produto O Minilift L WC Duo é uma estação elevatória compacta, pronta a ligar. As bombas submersíveis estão equipadas com trituradores rotativos. As bombas funcionam alternadamente durante a ope- ração normal. Em caso de avaria na bomba, a estação elevatória pode continuar a operar temporariamente com apenas uma bomba.

  • Seite 380: Dados Técnicos

    Acessórios B2 (533-902) 2x boias 1x pasta de montagem 1x transição de tubo de pressão DN 32 2x parafusos (OD 40) 2x cavilhas 1x braçadeira de mangueira 25 - 40 mm 2x tampas de cobertura da admissão 2x anilhas de bloqueio DN 50 3x braçadeiras de mangueira 32 - 2x conexões de admissão DN 50 com...
  • Seite 381 Área de aplicação admissível Altura máx. de bombagem 9,0 m H [ m ] Caudal máx. Q 9,8 m Temperatura do fluido Máx. 50 °C Temperatura máx. do meio, 80 °C durante 2 min curto prazo Temperatura ambiente 3 - 40 °C Modo de operação S3 15 % / h ]...

  • Seite 382: Instalação

    Instalação Informações gerais sobre a instalação Disponibilização de uma tomada adequada para a ligação elétrica. Execução da instalação elétrica de acordo com as diretrizes locais para instalações em áreas húmidas. Para manter o ruído de operação ao mínimo, deve ser colo- cada uma tela isolante entre o produto e a parede.
  • Seite 383 Preparação da fixação ao chão Assegurar que os pés de isolamento acústico estão cor- retamente instalados. Pressionar as boias (acessórios) à esquerda e à direita na parte inferior do tanque até ao limite. Marcar os furos. Garantir uma distância suficiente da parede (isolamento acústico).
  • Seite 384 Instalação da admissão horizontal AVISO Ao conectar objetos de drenagem baixos, o aces- sório de clapeta deve ser instalado na conexão de admissão! Assegurar que ambos os O-rings estão corretamente encaixados. Inserir a conexão de admissão DN 50 com o acessório de clapeta (acessórios) na abertura.
  • Seite 385 Em seguida, inserir a cobertura da admissão frontal da sanita com o vedante na conexão frontal da sanita pelo lado de fora e prendê-la com o fecho de bloqueio da cobertura da sanita pelo lado interior. Lubrificar o tubo de escoamento da sanita com pasta de montagem, inseri-lo no vedante e fixá-lo com a braça- deira de mangueira 110 - 130 mm.
  • Seite 386 Capacidade máx. de comutação: 42 V = 500 mA, tipo de contacto: normalmente aberto (NO) Recomenda-se a utilização de um cabo de dados blindado. A ficha de alimentação elétrica está desligada. Está disponível um cabo de dados com um diâmetro máximo de 6 mm. A secção transversal do condutor dos fios não deve exceder 1,5 mm².

  • Seite 387: Operação

    Se necessário, confirmar a consulta no dispositivo móvel para uma rede sem ligação à Internet. A ligação Wi-Fi local está desligada no terminal móvel. No seu dispositivo móvel, selecione o endereço „KESSEL-Minilift-xxxxxx“ na lista de ligações Wi-Fi disponíveis. Digite a palavra-passe „kessel1000“.

  • Seite 388: Manutenção

    Manutenção A KESSEL recomenda uma verificação funcional mensal por parte da entidade exploradora. A manutenção deve ser realizada anualmente na estação elevatória por um técnico especialista. Realização da manutenção na estação elevatória ATENÇÃO Peças sob tensão Perigo de choque elétrico Desligar o sistema da fonte de alimentação!
  • Seite 389 Para remover o tubo de imersão, desapertar o parafuso de fixação (TX 20). Limpar o tubo de imersão com um pano humedecido. Instalar o tubo de imersão. (Binário de aperto: 1,2 Nm) Limpeza da bomba Limpar os 2 orifícios de ventilação na caixa em espiral. CUIDADO Lâminas afiadas Risco de cortes...
  • Seite 390 Troca do filtro de carvão ativo Substituir o filtro de carvão ativo pelo menos uma vez por ano ou quando os odores se tornarem percetíveis (art. no. 28061). A entidade exploradora está autorizada a substituir o filtro de carvão ativo. Remover a cobertura, vide "Instalação da estação ele- vatória", página 382.

  • Seite 391: Resolução De Problemas

    Resolução de problemas Soa um alarme sonoro em caso de falha na estação elevatória. Além disso, é iniciado o servidor web (no modo de intervalo). O indicador de estado na página inicial é apresentado a ver- melho. A mensagem de falha do alarme pode ser visualizada e confirmada no servidor web (vide "Acesso ao servidor web através de Wi-Fi", página 387).
  • Seite 392 Falha Causa Eliminação A bomba está a funcionar Volume de entrada Fechar todas as admissões. continuamente há mais de elevado A bomba desliga após aprox. 1 min. 2 minutos, o alarme soa Tubo de pressão blo- O alarme deixa de soar. após 2 minutos.

  • Seite 393: Desativação

    Desativação Tempo de inatividade superior a 3 meses Durante períodos de inatividade superiores a 3 meses, a água no tanque pode evaporar. Isto pode fazer com que os sóli- dos no tanque formem uma crosta e bloqueiem a estação elevatória. Para evitar danos na estação elevatória, observar os seguintes pontos durante períodos de inatividade superiores a 3 meses: Lavar a estação elevatória trimestralmente com água limpa em 2 processos de bombagem.

  • Seite 394: Eliminação

    Eliminação AVISO Os produtos com esta marcação no produto, embalagem ou documentos que os acompanham não devem ser eli- minados com o lixo doméstico. Levar o produto e os seus componentes até um ponto de recolha certificado, onde serão reciclados e reutiliza- dos.
  • Seite 395 Instrucțiuni de utilizare Stimate Client, În calitate de producător premium de produse inovatoare pentru tehnologia sistemelor de drenare, KESSEL oferă soluții de sistem integrate și servicii orientate către client. Așadar, stabilim cele mai înalte standarde de calitate și ne concentrăm cu fermitate asupra sustenabilității - nu numai atunci când vine vorba de fabricarea produselor noastre, ci și în ceea ce privește...

  • Seite 396: Instrucțiuni De Utilizare

    Instrucțiuni de utilizare Acest document este manualul original în limba germană. Toate celelalte limbi sunt traduceri ale manualului original. Instrucțiunile de utilizare conțin informații importante privind utilizarea în siguranță, instalarea, întreținerea și eliminarea pro- dusului. Citiți cu atenție instrucțiunile de utilizare înainte de utilizare și păstrați-le la îndemână lângă produs pe toată durata de viață...

  • Seite 397: Siguranță

    Siguranță Observații generale privind siguranța PRECAUŢIE Germeni și bacterii care prezintă un risc pentru sănătate Risc de infecție la contactul cu agentul pompat Purtați mănuși de protecție (EN 388) și ochelari de protecție (EN 166). Dacă există posibilitatea de a intra în contact cu agentul pompat, purtați și o mască de protecție respiratorie (EN 149).

  • Seite 398: Scopul Utilizării

    Reparații neefectuate de o companie specializată Înregistrare produs Înregistrați produsul și beneficiați de o garanție de 5 ani oferită de un specialist în domeniu! www.kessel.ro/inregistrare-produs 398 / 492 016-426...

  • Seite 399: Descrierea Produsului Și Date Tehnice

    Descrierea produsului și date tehnice Descrierea produsului Minilift L WC Duo este o instalație de ridicare compactă, gata de conectare. Pompele submersibile sunt echipate cu maceratoare rotative. Pompele funcționează alternativ în timpul funcționării nor- male. În cazul unei defecțiuni a pompei, instalația de ridicare poate continua să funcționeze temporar cu o singură pompă.

  • Seite 400: Date Tehnice

    Accesorii B2 (533-902) 2x control al flotabilității 1x pastă de asamblare 1x tranziție conductă de presiune DN 32 2x șuruburi (OD 40) 2x dibluri 1x clemă pentru furtun 25 - 40 mm 2x placă de acoperire intrare DN 50 2x șaibă de blocare 2x racord intrare DN 50 cu atașament 3x clemă...
  • Seite 401 Domeniul de aplicare permis Înălțimea maximă de pom- 9,0 m pare H H [ m ] Debit maxim Q 9,8 m Temperatura mediilor Max. 50 °C Temperatura maximă a 80 °C timp de 2 min mediilor, pe termen scurt Temperatura ambiantă 3 - 40 °C Mod de operare S3 15 %...

  • Seite 402: Instalare

    Instalare Informații generale privind instalarea Asigurați o priză adecvată pentru conectarea electrică. Efectuați instalarea electrică în conformitate cu normele locale privind instalările în zone umede. Pentru a reduce la minimum zgomotul de funcționare, așe- zați un covoraș izolant între produs și perete. Se recomandă...
  • Seite 403 Pregătirea montării pe podea Asigurați-vă că picioarele de izolare fonică sunt instalate corect. Apăsați comenzile de flotabilitate (accesorii) din partea stângă și dreaptă, în partea inferioară a rezervorului, până la capăt. Marcați locurile pentru găuri. Asigurați-vă că există o distanță suficientă față de perete (izolare fonică). Faceți două...
  • Seite 404 Instalarea intrării orizontale ATENŢIE La conectarea obiectelor de drenaj situate la nivel inferior, atașamentul cu clapetă trebuie instalat la racordul de intrare! Asigurați-vă că ambele garnituri inelare sunt montate corect. Introduceți racordul de intrare DN 50 cu atașamentul cu clapetă (accesorii) în deschizătură. Fixați racordul de intrare DN 50 cu șaiba de blocare pe partea exterioară.
  • Seite 405 Apoi introduceți capacul de intrare frontal al toaletei cu garnitura în racordul frontal al toaletei, din exterior și fixați-l cu dispozitivul de blocare al capacului toaletei, din interior. Ungeți conducta de scurgere a toaletei cu pastă de asamblare, introduceți-o în garnitură și fixați-o cu clema pentru furtun 110 - 130 mm.
  • Seite 406 Capacitate maximă de comutare: 42 V = 500 mA, tip contact: normal deschis (NO) Se recomandă utilizarea unui cablu de date ecranat. Fişa de alimentare este deconectată. Este disponibil un cablu de date cu un diametru maxim de 6 mm. Secțiunea transversală a conductorului cablurilor nu trebuie să...

  • Seite 407: Operare

    Doar un singur utilizator are acces la serverul web în orice moment. Dacă este necesar, confirmați interogarea pe dispozitivul mobil pentru o rețea fără conexiune la Internet. Wi-Fi-ul local este deconectat pe terminalul mobil. Pe dispozitivul mobil, selectați adresa „KESSEL-Minilift-xxxxxx” din lista conexiunilor Wi-Fi disponibile. Introduceți parola „kessel1000”. Deschideți un browser.

  • Seite 408: Întreținere

    Întreținere KESSEL recomandă o verificare funcțională lunară de către operator. Întreținerea trebuie efectuată anual la instalația de ridicare, de către o persoană calificată competentă. Efectuarea lucrărilor de întreținere la instalația de ridicare AVERTIZARE Părți live Pericol de electrocutare Deconectați sistemul de la sursa de alimentare! Asigurați-vă...
  • Seite 409 Pentru a scoate tubul de imersie, slăbiți șurubul de fixare (TX 20). Curățați tubul de imersie cu o lavetă umedă. Instalați tubul de imersie. (Cuplu de strângere: 1,2 Nm) Curățarea pompei Curățați cele 2 orificii de aerisire de pe carcasa spirală. PRECAUŢIE Lame ascuțite Risc de tăieturi...
  • Seite 410 Schimbarea filtrului cu cărbune activ Înlocuiți filtrul cu cărbune activ cel puțin o dată pe an sau când mirosurile devin perceptibile (nr. art. 28061). Operatorul are dreptul să înlocuiască filtrul cu cărbune activ. Scoateți capacul, vezi "Instalarea instalației de ridicare", pagina 402.

  • Seite 411: Depanare

    Depanare În cazul unei defecțiuni la instalația de ridicare, se declanșează o alarmă sonoră. În plus, serverul web pornește (în modul interval). Indicatorul de stare de pe pagina de start este afișat în roșu. Mesajul de eroare pentru alarmă poate fi vizualizat și confirmat în serverul web (vezi "Acces la serverul web prin Wi-Fi", pagina 407). Defecțiunile sau avariile instalației de ridicare devin evidente prin refluxul obiectelor de drenaj (apa nu se mai scurge).
  • Seite 412 Defecțiune Cauza Eliminare Pompa funcționează conti- Volum de intrare prea Închideți toate intrările. nuu de mai mult de 2 min, mare Pompa se oprește după aproximativ 1 min. alarma sună după 2 min. Conductă de presiune Alarma se oprește. blocată Dacă...

  • Seite 413: Scoatere Din Funcțiune

    Scoatere din funcțiune Timp de nefuncționare mai mare de 3 luni În timpul perioadelor de inactivitate de peste 3 luni, apa din rezervor se poate evapora. Acest lucru poate provoca formarea unei cruste solide în rezervor și blocarea instalației de ridicare. Pentru a preveni deteriorarea instalației de ridicare, respectați următoarele puncte în timpul perioadelor de inactivitate mai lungi de 3 luni: Spălați instalația de ridicare trimestrial cu apă...
  • Seite 414 Navodila za uporabo Spoštovana stranka, kot vrhunski proizvajalec inovativnih izdelkov za odvodno tehnologijo, KESSEL ponuja integrirane sistemske rešitve in stori- tve za stranke. Pri tem postavljamo najvišje standarde kakovosti in se osredotočamo na trajnost – ne le pri proizvodnji naših izdelkov, ampak tudi pri njihovem dolgoročnem delovanju, ter si prizadevamo zagotoviti, da boste vi in vaša lastnina zašči-...

  • Seite 415: Opombe K Navodilom Za Uporabo

    Opombe k navodilom za uporabo Ta dokument predstavlja prevod originalnih navodil v slovenskem jeziku. Jezik izvirnika je nemščina. Navodila za uporabo vsebujejo pomembne informacije o varni uporabi, namestitvi, vzdrževanju in odstranjevanju izdelka. Pred uporabo pazljivo preberite navodila za uporabo in jih hranite na dosegu roke v bližini izdelka skozi celotno življenjsko dobo izdelka.

  • Seite 416: Varnost

    Varnost Splošne varnostne opombe POZOR Mikroorganizmi in bakterije, ki ogrožajo zdravje Tveganje okužbe ob stiku s črpano tekočino Nosite zaščitne rokavice (EN 388) in varnostna očala (EN 166). Če obstaja možnost stika s črpano tekočino, nosite tudi dihalno masko (EN 149). Pri namestitvi, odstranjevanju, vzdrževanju ali popravilu črpalne postaje je treba upoštevati predpise za preprečevanje nesreč, ustrezne standarde, direktive in predpise.
  • Seite 417 Vsako od naslednjih dejanj, ki jih proizvajalec ni izrecno odobril v pisni obliki, lahko razveljavi garancijo: spremembe ali priključki uporaba neoriginalnih nadomestnih delov popravila, ki jih ni opravilo specializirano podjetje Registracija izdelkov Registrirajte svoj izdelek in si zagotovite 5-letno garancijo strokovnega serviserja! www.kessel.com/product-registration 016-426 417 / 492...

  • Seite 418: Opis Izdelka In Tehnični Podatki

    Opis izdelka in tehnični podatki Opis izdelka Minilift L WC Duo je kompaktna dvigalna postaja, pripravljena za priklop. Potopne črpalke so opremljene z vrtljivimi drobilniki. Črpalke med normalnim delovanjem delujejo izmenično. V primeru okvare črpalke lahko dvigalna postaja nadaljuje delovanje samo z eno črpalko. Drobilnik zanesljivo razseka fekalije v odpa- dni vodi.

  • Seite 419: Tehnični Podatki

    Dodatki B2 (533-902) 2x nadzorni element za plovnost 1x montažna pasta 1x prehodni priključek za tlačno cev 2x vijaki DN 32 (OD 40) 2x moznik 1x cevna objemka 25 - 40 mm 2x prekrivna plošča za dotok DN 50 2x varovalna podložka 2x dovodni priključek DN 50 s pritrditvijo 3x cevna objemka 32 - 50 mm za loputo...
  • Seite 420 Dovoljeno področje uporabe Najv. višina črpanja H 9,0 m H [ m ] Najv. pretok Q 9,8 m Temperatura medija Naj. 50 °C Najv. temperatura medija, 80 °C za 2 min kratkotrajna Temperatura okolice 3 - 40 °C Način delovanja S3 15 % / h ] Q [ m...

  • Seite 421: Inštalacija

    Inštalacija Splošne informacije o namestitvi Zagotovite primerno vtičnico za električno priključitev. Elek- trično napeljavo izvedite v skladu z lokalnimi smernicami za napeljave v vlažnih prostorih. Da bi hrup med delovanjem zmanjšali na minimum, med izdelek in steno položite izolacijsko podlogo. Priporočljivo je, da v tlačno cev namestite zaporni ventil.
  • Seite 422 Priprava talne montaže Prepričajte se, da so zvočno izolirane noge pravilno nameščene. Pritisnite na gumbe za nadzor plovnosti (dodatna oprema) na levi in desni strani na dnu rezervoarja, dokler gre. Označite luknje za vrtanje. Zagotovite zadostno razdaljo od stene (zvočna izolacija). Naredite dve izvrtini Ø...
  • Seite 423 Namestitev vodoravnega dotoka OBVESTILO Pri priključevanju nizko ležečih drenažnih objektov je treba na priključek dotoka namestiti loputo! Preverite, ali sta obe O-tesnili pravilno nameščeni. Vstavite priključek dotoka DN 50 s pritrditvijo za loputo (dodatna oprema) v odprtino. Priključek dotoka DN 50 pritrdite z varovalno podložko na zunanji strani.
  • Seite 424 Nato vstavite pokrov za sprednji priključek dotoka stra- nišča s tesnilom v sprednji priključek stranišča od zunaj in ga pritrdite z zapahom pokrova stranišča od znotraj. Namažite odtočno cev stranišča z montažno pasto, jo vstavite v tesnilo in jo pritrdite s cevno objemko 110 - 130 mm.
  • Seite 425 Največja stikalna zmogljivost: 42 V = 500 mA, tip stikala: normalno odprto (NO) Priporočljiva je uporaba oklopljenega podatkovnega kabla. Električni vtič je odklopljen. Na voljo je podatkovni kabel z največjim premerom 6 mm. Presek prevodnika ne sme presegati 1,5 mm². Odprite pokrov.

  • Seite 426: Obratovanje

    V danem trenutku ima dostop do spletnega strežnika samo en uporabnik. Če je potrebno, potrdite poizvedbo na mobilni napravi za omrežje brez internetne povezave. Lokalno brezžično omrežje je na mobilnem terminalu odklopljeno. Na mobilni napravi s seznama razpoložljivih brezžičnih povezav izberite naslov „KESSEL-Minilift-xxxxxx“. Vnesite geslo „kessel1000“. Odprite brskalnik.

  • Seite 427: Vzdrževanje

    Vzdrževanje KESSEL priporoča, da upravljavec izvaja mesečno preverjanje delovanja. Vzdrževanje mora na dvigalni postaji vsako leto opraviti strokovnjak. Izvajanje vzdrževanja na dvigalni postaji OPOZORILO Deli pod napetostjo Nevarnost električnega udara Odklopite sistem od električnega napajanja! Med delom poskrbite, da je električna oprema odklopljena od napajanja.
  • Seite 428 Za odstranitev potopne cevi popustite pritrdilni vijak (TX 20). Potopno cev očistite z vlažno krpo. Namestite potopno cev. (Zatezni moment: 1,2 Nm) Čiščenje črpalke Očistite 2 odprtini za prezračevanje na spiralnem ohišju. POZOR Ostroroba rezila Nevarnost poškodb Uporabljajte zaščitne rokavice. Odklenite in razstavite spiralno ohišje.
  • Seite 429 Upravljavec sme sam zamenjati filter z aktivnim ogljem. Odstranite pokrov, glejte "Namestitev dvigalne postaje", stran 421. Odstranite pokrov prezračevalnega ventila. Zamenjajte filter z aktivnim ogljem. Namestite pokrov za prezračevalni ventil. Ponovno namestite pokrov. 016-426 429 / 492...

  • Seite 430: Odpravljanje Težav

    Odpravljanje težav V primeru napake v dvigalni postaji se oglasi zvočni alarm. Poleg tega se zažene tudi spletni strežnik (v intervalnem načinu). Indikator stanja na domači strani je prikazan v rdeči barvi. Sporočilo o napaki si je mogoče ogledati in potrditi na spletnem strežniku (glejte "Dostop do spletnega strežnika prek brez- žičnega omrežja", stran 426).
  • Seite 431 Napaka Vzrok Rešitev Črpalka deluje nepreki- Prevelik dotok Zaprite vse dotoke. njeno več kot 2 min, alarm Zamašena tlačna cev Črpalka se izklopi po približno 1 min. se sproži po 2 min. Alarm utihne. Če se črpalka ne izklopi, preklopite na napako „Okvarjen indi- kator ravni“.

  • Seite 432: Razstavljanje

    Razstavljanje Okvara, ki traja več kot 3 mesece Med okvaro, ki traja več kot 3 mesece, lahko voda v rezervoarju izhlapi. To lahko povzroči, da se trdne snovi v rezervoarju strdijo in zamašijo dvigalno postajo. Da bi preprečili poškodbe dvigalne postaje, upoštevajte naslednje točke med okvaro, ki traja več kot 3 mesece: Dvigalno postajo vsake četrt leta izperite s čisto vodo v 2 črpalnih postopkih.
  • Seite 433 Driftsmanual Kära kund, I egenskap av premiumtillverkare av innovativa produkter för dräneringsteknik, levererar KESSEL integrerade systemlös- ningar och kundinriktad service. Vi tillämpar högsta kvalitetsstandarder och fokuserar på hållbarhet - inte enbart vid tillverk- ningen av våra produkter, utan även avseende lång livslängd. Vi strävar efter att hålla dig och din egendom skyddade på...

  • Seite 434: Anmärkningar Om Bruksanvisningen

    Anmärkningar om bruksanvisningen Detta dokument innehåller de ursprungliga instruktionerna på tyska. Alla andra språk är översättningar av de ursprungliga instruktionerna. Bruksanvisningen innehåller viktig information om säker användning, installation, underhåll och tömning av produkten. Läs bruksanvisningen noggrant före användning och förvara den nära produkten under hela dess livslängd. När produkten över- lämnas måste bruksanvisningen överlämnas till den nya ägaren.

  • Seite 435: Säkerhet

    Säkerhet Allmänna säkerhetsföreskrifter OBSERVERA Bakterier och mikroorganismer som utgör en hälsorisk Risk för infektion vid kontakt med det pumpade mediet Använd skyddshandskar (EN 388) och skyddsglasögon (EN 166). Om det finns risk för kontakt med det pumpade mediet, använd även andningsmask (EN 149). Vid installation, demontering, underhåll eller reparation av pumpstationen måste olycksförebyggande föreskrifter, rele- vanta standarder, direktiv och föreskrifter följas.
  • Seite 436 Garantin kan upphöra att gälla om du vidtar någon av följande åtgärder som inte uttryckligen och skriftligen har godkänts av tillverkaren: modifieringar eller fastsättningar Användning av icke-original-reservdelar Reparationer som inte utförts av ett specialiserat företag Produktregistrering Registrera din produkt och säkra en 5-årig garanti från specialiserade hantverkare! www.kessel.com/product-registration 436 / 492 016-426...

  • Seite 437: Produktbeskrivning Och Tekniska Data

    Produktbeskrivning och tekniska data Produktbeskrivning Minilift L WC Duo är en kompakt, anslutningsfärdig pumpstation. De dränkbara pumparna är utrustade med roterande maceratorer. Pumparna arbetar växelvis under normaldrift. I händelse av att en pump uppvisar ett fel kan pumpstationen tillfälligt fortsätta att fungera med endast en pump. Skärverket finfördelar pålitligt avföring i avloppsvattnet.

  • Seite 438: Tekniska Data

    Tillbehör B2 (533-902) 2x flytkraftskontroll 1x monteringspasta 2x skruv 1x tryckrörsövergång DN 32 (OD 40) 2x plugg 1x slangklämma 25 - 40 mm 2x betäckning för inlopp DN 50 2x låsbricka 2x inloppanslutning DN 50 med klaf- 3x slangklämma 32 - 50 mm fäste 2x slangklämma 50–70 mm 2 x inloppklaffar DN 50...
  • Seite 439 Tillåtet användningsområde Max. pumpningshöjd H 9,0 m H [ m ] Max. volymflöde Q 9,8 m Medietemperatur max. 50 °C Max. medietemperatur, kort- 80 °C i 2 min varig Omgivningstemperatur 3 - 40 °C Driftssätt S3 - 15% / h ] Q [ m Skyddsklass för pumpsta- IP 44...

  • Seite 440: Montering

    Montering Allmän installationsinformation Tillhandahåll ett lämplig muff för den elektriska anslut- ningen. Utför den elektriska installationen i enlighet med lokala riktlinjer för installationer i fuktiga utrymmen. För att minimera driftsljudet, placera en isoleringsmatta mel- lan produkten och väggen. Det rekommenderas att installera en avstängningsanord- ning i tryckröret.
  • Seite 441 Förberedelse av golvmonteringen Se till att ljudisoleringsfötterna är korrekt monterade. Tryck in flytkraftskontrollerna (tillbehör) till vänster och höger längst ned på behållaren så långt det går. Markera borrhålen. Se till att det finns tillräckligt avstånd till väggen (ljudisolering). Gör två borrhål Ø 6 mm. Var uppmärksam på eventuella kablar som ligger på...
  • Seite 442 Installera det horisontella inloppet Vid anslutning av lågt liggande dräneringsob- jekt måste klaffästet installeras vid inloppsanslut- ningen! Se till att båda O-ringarna är korrekt monterade. Sätt in inloppsanslutningen DN 50 med klaffästet (tillbe- hör) i öppningen. Fäst inloppsanslutningen DN 50 med låsbrickan på utsi- dan.

  • Seite 443: Anslut Den Potentialfria Kontakten

    Justering av nivåindikatorn Fabriksinställning: aktiveringsnivå = 95 mm Djup sugning: aktiveringsnivå = 65 mm För djup sugning, gör inställningen på en mobil enhet (se "Åtkomst till webbservern via Wi-Fi", sida 445). Insättning av pumpen Smörj pumpflänsen och styrningarna i behållaren med monteringspasta.
  • Seite 444 Användning av en skärmad datakabel rekommenderas. Nätkontakten är urkopplad. En datakabel med en maximal diameter på 6 mm finns tillgänglig. Ledarnas tvärsnitt får inte överstiga 1,5 mm². Öppna locket. Gör en öppning med Ø 6 mm i behållarens övre bakre kant och ta bort borren.

  • Seite 445: Drift

    Bekräfta vid behov frågan på den mobila enheten för ett nätverk utan internetanslutning. Det lokala Wi-Fi-nätverket är frånkopplat på den mobila terminalen. Välj adressen „KESSEL-Minilift-xxxxxx“ från listan över tillgängliga Wi-Fi-anslutningar på din mobila enhet. Ange lösenordet „kessel1000“. Öppna en webbläsare.

  • Seite 446: Underhåll

    Underhåll KESSEL rekommenderar en en månatlig funktionskontroll av operatören. Underhåll måste utföras årligen på pumpstationen av en teknisk specialist. Utförande av underhåll på pumpstationen VARNING Strömförande delar Fara för elchock Koppla bort systemet från strömförsörjningen. Säkerställ att elkomponenterna är lossade från strömförsörjningen under arbetet.
  • Seite 447 För att ta bort doppröret, skruva loss fästskruven (TX 20). Rengör doppröret med en fuktig trasa. Installera doppröret. (Åtdragningsmoment: 1,2 Nm) Rengöring av pumpen Rengör de två ventilationshålen på spiralhuset. OBSERVERA Vassa blad Risk för skärskador Använd skyddshandskar. Lås upp och demontera spiralhuset. Ta bort eventuella fastsittande föroreningar från axelfäs- tet på...
  • Seite 448 Ta bort locket, se "Installation av pumpstationen", sida 440. Ta bort locket till ventilationsventilen. Byt ut det aktiva kolfiltret. Montera locket för ventilationsventilen. Sätt tillbaka locket. 448 / 492 016-426...

  • Seite 449: Hjälp Vid Störningar

    Hjälp vid störningar Ett ljudlarm ljuder i händelse av fel i pumpstationen. Dessutom startar webbservern (i intervalläge). Statusindikatorn på startsidan visas i rött. Felmeddelandet för larmet kan visas och bekräftas i webbservern (se "Åtkomst till webbservern via Wi-Fi", sida 445). Fel eller driftstörningar i pumpstationen upptäcks genom att vattnet stiger i avloppsanläggningarna (vattnet rinner inte längre bort).
  • Seite 450 Orsak Eliminering Pumpen har varit i konti- Inflödesvolymen är för Stäng av alla inlopp. nuerlig drift i mer än 2 min, hög Pumpen stängs av efter ca. 1 min. larmet ljuder efter 2 min. Tryckrör blockerat Larmet tystnar. Om pumpen inte stängs av, växla till felet „Nivåindikator fel- aktig“.

  • Seite 451: Avveckling

    Avveckling Driftstopp i mer än 3 månader Vid driftstopp i mer än 3 månader kan vattnet i behållaren avdunsta. Detta kan leda till att fasta ämnen i behållaren bildar en skorpa och blockerar pumpstationen. För att förhindra skador på pumpstationen ska följande punkter beaktas vid driftstopp i mer än 3 månader: Spola pumpstationen kvartalsvis med rent vatten i 2 pumpningsprocesser.

  • Seite 452: Kullanım Talimatları

    Kullanım talimatları Değerli müşterimiz, KESSEL birinci sınıf bir yenilikçi drenaj teknolojisi ürünleri üreticisi olarak, entegre sistem çözümleri ve müşteri odaklı hiz- met sunmaktadır. Bunu yaparken, en yüksek kalite standartlarını belirliyor ve sadece ürünlerimizin imalatında değil, aynı zamanda uzun vadeli işletim bakımından da daima sürdürülebilirliğe odaklanıyor ve mülkünüzün uzun vadede korunmasını...

  • Seite 453: Kullanım Talimatlarına Ilişkin Notlar

    Kullanım talimatlarına ilişkin notlar Bu belge, Almanca orijinal talimatları içermektedir. Diğer tüm diller, orijinal talimatların çevirileridir. Kullanım talimatları, ürünün güvenli kullanımı, kurulumu, bakımı ve imhası hakkında önemli bilgiler içerir. Kullanmadan önce kullanım talimatlarını dikkatlice okuyun ve ürünün tüm kullanım ömrü boyunca ürünün yanında bulundurun. Ürünü devreder- ken, kullanım talimatları...

  • Seite 454: Güvenlik

    Güvenlik Genel güvenlik notları DİKKAT Sağlık riski oluşturan mikroplar ve bakteriler Pompalanan maddeyle temas durumunda enfeksiyon riski Koruyucu eldiven (EN 388) ve koruyucu gözlük (EN 166) takın. Pompalanan maddeyle temas etme olasılığı varsa, solunum maskesi (EN 149) de takın. Pis su terfi istasyonunun montajı, sökülmesi, bakımı veya onarımı sırasında kaza önleme yönetmelikleri, ilgili standartlar, direktifler ve yönetmeliklere uyulmalıdır.
  • Seite 455 Üretici tarafından yazılı olarak açıkça izin verilmeyen aşağıdaki eylemlerden herhangi biri garantiyi geçersiz kılabi- lir: Modifikasyonlar veya eklemeler Orijinal olmayan yedek parçaların kullanımı Uzman bir şirket tarafından yapılmayan onarımlar Ürün kaydı Ürününüzü kaydettirin ve 5 yıllık uzman teknisyen garantisi kazanın! www.kessel.com.tr/urun-kaydi 016-426 455 / 492...

  • Seite 456: Ürün Tanımı Ve Teknik Veriler

    Ürün tanımı ve teknik veriler Ürün tanımı Minilift L WC Çift, kompakt, bağlantıya hazır bir pis su terfi istasyonudur. Dalgıç tip pompalar, döner parçalayıcı bıçaklar ile donatılmıştır. Pompalar normal işletim sırasında dönüşümlü olarak çalışır. Pompada bir hata olması durumunda, pis su terfi istasyonu geçici olarak tek bir pompa ile çalışmaya devam edebilir. Par- çalayıcı...

  • Seite 457: Teknik Veriler

    Aksesuarlar B2 (533-902) 2x yüzdürme kontrolü 1x montaj macunu 2x vida 1x basınç hattı geçişi DN 32 (OD 40) 2x dübel 1x hortum kelepçesi 25 - 40 mm 2x giriş kapak plakası DN 50 2x kilit pulu 2x klape bağlantısına sahip giriş bağlan- 3x hortum kelepçesi 32 - 50 mm tısı...
  • Seite 458 İzin verilen uygulama alanı Maks. pompalama yüksek- 9,0 m liği H H [ m ] Maks. hacim akışı Q 9,8 m /sa. Madde sıcaklığı Maks. 50 °C Maks. ortam sıcaklığı, kısa 2 dak. için 80 °C süreli Ortam sıcaklığı 3 - 40 °C İşletim modu S3 %15 / h ]...

  • Seite 459: Kurulum

    Kurulum Genel montaj bilgileri Elektrik bağlantısı için uygun bir soket sağlayın. Elektrik montajını, nemli alanlardaki tesisatlar için yerel yönergelere uygun olarak monte edin. Çalışma gürültüsünü en aza indirmek için, ürün ile duvar arasına bir yalıtım matı yerleştirin. Basınç hattına, bir sürgülü vana takılması önerilir. Basınç...
  • Seite 460 Zemin montajının hazırlanması Ses yalıtım ayaklarının doğru şekilde takıldığından emin olun. Tankın altında sol ve sağ tarafta bulunan yüzdürme kontrollerini (aksesuarlar) sonuna kadar bastırın. Deliklerin yerlerini işaretleyin. Duvarla arada yeterli mesafe bırakın (ses yalıtımı). İki adet Ø 6 mm çapında delik açın. Yere döşenen kablo- lara dikkat edin.
  • Seite 461 Yatay girişin kurulumu DUYURU Alçak döşenen drenaj nesnelerini bağlarken klape eki, giriş bağlantısına takılmalıdır! Her iki O-ringin de doğru şekilde takıldığından emin olun. Klape ekini (aksesuarlar) ile giriş bağlantısını DN 50 açıklığa yerleştirin. Giriş bağlantısını DN 50 kilit puluyla dış tarafa sabitleyin. DN 50 için, güvenlikli maket bıçağını...
  • Seite 462 Seviye göstergesini ayarlama Fabrika ayarı: açılma seviyesi = 95 mm Derin emme: açılma seviyesi = 65 mm Derin emme için, bir mobil cihazda ayarı yapın (bakınız "Wi-Fi üzerinden web sunucusuna erişim", sayfa 464). Pompanın takılması Pompa flanşını ve tank içindeki kılavuzları montaj macunu ile yağlayın.
  • Seite 463 Ekranlı veri kablosu kullanılması önerilir. Elektrik fişi çıkarılır. Maksimum çapı 6 mm olan bir veri kablosu kullanılabilir. Kabloların iletken kesiti 1,5 mm²'yi geçmemelidir. Kapağı açın. Tankın üst arka kenarında Ø 6 mm boyutunda bir açıklık açın ve çapakları temizleyin. Veri kablosunu açıklıktan devre kartına doğru çekin. Kablo yalıtımı, tankın içinde yaklaşık 1 cm sonra sona erer.

  • Seite 464: İşletim

    Herhangi bir zamanda yalnızca bir kullanıcı web sunucusuna erişebilir. Gerekirse, İnternet bağlantısı olmayan bir ağ için mobil cihazda sorguyu onaylayın. Mobil terminalde yerel Wi-Fi bağlantısı kesildi. Mobil cihazınızda, mevcut Wi-Fi bağlantıları listesinden „KESSEL-Minilift-xxxxxx“ adresini seçin. „kessel1000“ şifresini girin. Bir tarayıcı açın.

  • Seite 465: Bakım

    Bakım KESSEL, operatör tarafından aylık işlev kontrolü yapılmasını önerir. Pis su terfi istasyonu üzerinde yılda bir kezyetkin bir uzman tarafından bakım yapılmalıdır. Pis su terfi istasyonunda bakım yapılması UYARI Akım taşıyan parçalar Elektrik çarpması tehlikesi Sistemi güç kaynağından ayırın! Elektrikli ekipmanların çalışma sırasında güç kaynağından ayrıldığından emin olun.
  • Seite 466 Daldırma borusunu çıkarmak için sabitleme vidasını (TX 20) gevşetin. Daldırma borusunu nemli bir bezle temizleyin. Daldırma borusunu takın. (Sıkma torku: 1,2 Nm) Pompanın temizlenmesi Spiral haznedeki 2 havalandırma deliğini temizleyin. DİKKAT Keskin kenarlı bıçaklar Kesilme riski Koruyucu eldiven kullanın. Spiral hazneyi açın ve çıkarın. Çok kanatlı...
  • Seite 467 Aktif karbon filtresinin değiştirilmesi Aktif karbon filtresini yılda en az bir kez veya kokular hissedilmeye başladığında değiştirin (ürün no. 28061). Operatörün aktif karbon filtresini değiştirmesine izin verilmektedir. Kapağı çıkarın, bakınız "Pis su terfi istasyonunun kuru- lumu", sayfa 459. Havalandırma vanasının kapağını çıkarın. Aktif karbon filtresini değiştirin.

  • Seite 468: Sorun Giderme

    Sorun giderme Pis su terfi istasyonunda bir hata meydana geldiğinde sesli bir alarm çalar. Ayrıca, web sunucusu (aralık modunda) başlatılır. Ana sayfadaki durum göstergesi kırmızı renkte görüntülenir. Alarmın hata mesajı web sunucusunda görüntülenebilir ve onaylanabilir (bakınız "Wi-Fi üzerinden web sunucusuna erişim", sayfa 464). Pis su terfi istasyonundaki hatalar veya arızalar, drenaj nesnelerinin geri akışıyla (su artık tahliye olmuyordur) belirgin hale gelir.
  • Seite 469 Hata Nedeni Sorunu ortadan kaldırma Pompa 2 dakikadan uzun Giriş hacmi çok yüksek Tüm girişleri kapatın. süre kesintisiz çalışıyor, Basınç hattı tıkalı Pompa yaklaşık 1 dk sonra kapanır. 2 dakika sonra alarm çalı- Alarm susar. yor. Pompa kapanmazsa, „Seviye göstergesi hatalı“ hatasına geçin.

  • Seite 470: İşletime Alma

    İşletime alma 3 aydan fazla duruş 3 aydan uzun süreli duruşlarda, tank içindeki su buharlaşabilir. Bu, tank içindeki katı maddelerin kabuklanmasına ve pis su terfi istasyonunun tıkanmasına neden olabilir. Pis su terfi istasyonunun hasar görmesini önlemek için, 3 aydan uzun süreli duruşlarda aşağıdaki noktalara dikkat edin: Pis su terfi istasyonunu üç...
  • Seite 471 操作說明書 亲爱的客户： 作为创新型排水技术用产品的优质制造商，KESSEL提供集成系统方案和以客户为导向的服务。在此过程中，我们树立了最高 的质量标准，坚定地着眼于可持续发展—不仅对于制造产品，还包括产品的长期运行，我们努力确保您和您的财产得到长期 保护。 您的 KESSEL SE + Co. KG Bahnhofstraße 31 85101 Lenting, Germany 我们在当地具有资质的服务合作伙伴将十分乐意帮助您解决任何技术问题。 您可以通过以下网址找到可联系的合作伙伴： www.kessel.com/after-sales-service 必要时，我们的工厂客户服务团队在DACH区域可以提供调试、保养维护或一般检验等服务支持；其他国 家/地区的客户如有要求，服务团队也会及时提供支持。 相关处理与订购的信息，请访问： www.kessel.de/service/dienstleistungen 目录 操作说明书注意事项....................................472 安全..........................................473 產品說明與技術資料....................................475 安装..........................................478 运行..........................................483 维护..........................................484 故障排除......................................... 487 停用..........................................489 排污..........................................
  • Seite 472 操作说明书注意事项 本文件为德语原版说明书。所有其他语言均为原始说明的翻译版本。 操作说明书包含有关产品安全使用、安装、维护保养及排污的重要信息。使用前请仔细阅读操作说明书，并在产品整个使用 寿命期间将其置于产品附近以便随时查阅。在移交产品时，必须将操作说明书一并移交给新所有者。 标志 解释 旁边插图中的位置编号5 插图中的操作步骤 检查手动操作是否已激活。 操作的前提 按“确定” 操作步骤 系统准备运行 操作结果 参阅 "安全", 页 473 交叉参考第2章 必须格外注意的技术信息或说明 警告内容包括危险的性质与后果，以及规避危险的措施。 警告通过以下符号和警示语标示： 信号词 含义 危险 人身伤害警告 未遵守此警告将导致严重伤害或死亡。 警告 人身伤害警告 不遵守此警告可能导致严重伤害或死亡。 小心： 人身伤害警告 未遵守此信息可能导致轻微或中度伤害。 小心： 关于财产损失的警告 未遵守此警告可能导致产品及其功能受损，或对附近任何物品造成损害。 标志 含义 标志 含义 断开设备连接...
  • Seite 473 安全 一般安全须知 小心 对健康构成威胁的病菌和细菌 接触泵送介质存在感染风险 佩戴防护手套(EN 388)和安全护目镜(EN 166)。 若有可能接触泵送介质，则还应佩戴呼吸面罩(EN 149)。 在安装、拆除、维护保养或修理污水提升泵站时，必须遵守事故预防条例、相关标准、指令和法规。 确保产品在安装、拆卸、维护保养或修理期间已断开电源连接，并采取措施防止意外重新通电。 处理电缆和连接时请尊重手国家安全法规。带电部件存在触电风险。 此系统必须经由剩余电流保护装置(RCD)来供电，并且额定剩余电流不得超过30 mA。 当电源插头插入插座后，本产品即可使用。建议使用独立的开关来激活插座。 请勿连接电缆损坏的产品！由合格的电工或客户服务人员更换连接电缆。切勿拉扯连接电缆。请勿安装已损坏或有缺陷的 产品。 安装地面固定装置（以抵消上浮力）。 安装连接件和插入泵时，可能发生手指夹伤。操作时务必谨慎。 完全损毁，泵送介质可能流入室内。确保所有连接处紧固。立即擦拭溢出的所有液体。拆除前排空箱体。若未排空箱体， 管道断开时废水将直接流入室内。使用手动隔膜泵或湿式吸尘器排出泵送介质。 在污水充分冷却之前，请勿打开污水提升泵站的盖板。接触高温污水可能导致烫伤，高温表面可能造成灼伤。 在进行维护保养或拆卸前，请确保电机/泵充分冷却。请佩戴防护手套。高温表面存在烫伤风险。 人员资格 操作员：无需特定资格，要求熟悉并理解操作说明。 专业人士：具备经证实的专业知识和技术设备的专业公司雇员，遵循操作说明及实施标准开展作业 持证电工 VDE 0105：遵循国家电气安全法规开展作业 许可活动 人员 运营公司 专业人士 持证电工 插入电源插头，检查是否正常工作，更换活性炭过滤器 — 安装/拆卸、首次调试指导、维护保养、修理 — — 在无源干接点处安装外部报警装置 — — 儿童和残疾人 本设备仅适用于8岁及以上儿童，以及身体、感官或精神能力受限，或缺乏经验和/或知识的人员，前提是此类人员已接受监...
  • Seite 474 的允许排水点（排水器具）： 1个马桶(WC) 1个盥洗盆 1个淋浴间 1个坐浴盆 未经制造商明确书面授权的任何下列行为都可能导致保修失效： 修改或附件 使用非原装备件 非由专业公司进行的维修 产品注册 注册您的产品，即可获得5年专业技工保修！ www.kessel.com/product-registration 474 / 492 016-426...
  • Seite 475 產品說明與技術資料 产品描述 Minilift L WCDuo是一款即插即用的紧凑型污水提升泵站。 潜水泵配有旋转式铰刀（破碎器）。在正常运行期间，泵交替运行。当泵发生故障时，污水提升泵站可仅靠一台泵暂时维持 运行。铰刀（破碎器）能够有效地粉碎污水中的粪便。液位通过、压力开关管/压力传感器进行测量。通风系统配备有活性炭 过滤器。 铭牌横向安装在壳体外部。 警报装置和无源干接点 污水提升泵站配备有警报装置（蜂鸣器）和无源干接点（最大开关容量：42 V = 500 mA，触点类型：常开(NO)）。外部警 报装置（例如信号灯）可通过无源干接点连接。 当箱体发生浸水时，即在泵持续运行期间，将会触发声音警报。无源干接点断开，外部警报装置被激活。当泵关闭时，警报 停止，无源干接点闭合。 连接 1x 公径40入水口，垂直向上布管，出厂密封 2x 公径40/公径50入水口，带止回设备，横向向左和向右，出厂预设为开启状态 1x 马桶接头，标准配置为前侧开口 — 如果需要，马桶接头可横向向右布管。对应的开口已进行出厂密封。 1x 公径32 （外径40）压力管，带止回设备，垂直向上布管，出厂安装 安装示例 运行模式 运行模式 描述 标准 在此运行模式下，整个水箱容积均得到利用。 （默认设置） 启动液位：95 mm 深层抽吸 为了能够使用更深层的排水点（例如淋浴），可采用深层抽吸。该设置需通过访问网络服务器完...
  • Seite 476 附件B2(533-902) 2x 浮力控制装置 1x 装配膏 2x 螺丝 1x 公径32（外径40）压力软管转换段 2x 销钉 1x 25-40 mm软管夹 2x 公径50入水口盖板 2x 锁紧垫圈 2x 附带阀片（翻片）配件的公径50入水 3x 32-50 mm软管夹 口接头 2x 50-70 mm软管夹 2x 公径50入水口阀片（翻片） 2x 公径40/公径50入水口转换段 1x 密封 附件D(533-904) 1x 马桶入水口接头密封 1x 前侧马桶入水口盖板 1x 110-130 mm软管夹 1x 马桶入水口盖板密封...
  • Seite 477 容积、重量、尺寸 启动液位 95 mm 65 mm 水箱容积 13.6 l 最大切换容积 4.6 l 3.4 l 重量 12.95 kg DN 32 OD 40 016-426 477 / 492...
  • Seite 478 安装 一般安装信息 为电气连接提供合适的插座。根据当地潮湿区域安装规范进 行电气安装。 为将运行噪音降至最低，请在产品与墙壁之间放置隔音垫。 建议在压力软管中安装截止阀。 压力软管： 首先垂直铺设，最小高度为1.80 m，然后横向铺设且略 带管路坡度。 在顶点之后扩径 通过45°弯折来制造偏转 启动液位可使用合适的移动设备通过Wi-Fi从95 mm降至65 mm（参阅 "通过Wi-Fi访问网络服务器", 页 483）。 马桶连接 马桶与污水提升泵站之间的最大距离：0.5 m 只有落地式马桶才能实现直接连接至马桶(WC)。搭配壁挂式马桶使用时，需要进行墙前安装。 墙前安装 污水提升泵站通过安装区域通风。确保污水提升泵站易于触及，例如便于更换活性炭过滤器。 安装污水提升泵站 小心 安装/拆卸接头和泵时通道有限，泵可能意外启动 存在手部受伤风险 请佩戴防护手套。 仅在泵已正确安装于箱体后，方可插入电源插头。 小心 对健康构成威胁的病菌和细菌 接触泵送介质存在感染风险 请佩戴防护手套、安全护目镜和呼吸防护面罩。 对房间进行通风。 立即清理任何洒出的介质。处理清洁用布。 请消毒双手。 安装时仅可使用随附的装配膏。 拆开包装 拆除外包装。 要打开盖板，请松开盖板左右两侧和中间的锁扣。...
  • Seite 479 地面安装准备 确保隔音脚垫安装正确。 将箱体底部左右两侧的浮力控制装置（附件）完全按压到 底。 标记钻孔位置。确保与墙壁保持足够距离（隔音）。 钻两个孔，孔径Ø 6 mm。注意地面上可能存在的任何电 缆。 插入销钉。 选择入水口 选择所需的入水口。 DN 40 DN 32 DN 100 DN 40/50 DN 40/50 安装垂直入水口 取下盖板。 使用装配膏涂抹入水口转换段。 使用装配膏涂抹入水口管（公径40）并将其插入。 对于垂直入水口，请用安全刀具从盖板上切出凹槽并将其 修整平滑。 016-426 479 / 492...
  • Seite 480 安装横向入水口 注意 在连接低位排水器具时，必须在入水口接头处安装 阀片（翻片）配件！ 确保两个O形圈均正确安装到位。 将带阀片（翻片）配件（附件）的公径50入水口接头插 入开口处。 使用锁紧垫圈从外侧固定公径50入水口接头。 对于公径50规格，使用安全刀具相应地切割入水口转换 段。 使用装配膏涂抹入水口转换段，然后从外侧将其推进入水 口接头。 将入水口管（公径50或公径40）插入入水口转换段。 使用软管夹从两侧固定入水口转换段。 使用盖板（附件）密封任何未使用的入水口。确保O形圈安装正确。 安装压力管 将压力软管从上方连接至污水提升泵站。 将公径32/40压力软管转换段从外侧滑入压力管处，并使 用25-40 mm软管夹进行固定。 将压力软管插入压力软管转换段，并用软管夹固定。 另请参阅产品网站上的说明视频！ 安装马桶接头 对于前侧WC连接，需将WC入水口接头密封安装在壳体 外侧。确保凹槽均匀地贴合壳体。使用装配膏涂抹卡箍。 使用卡箍从内部固定马桶入水口接头密封。 对于横向马桶接头，请打开内侧锁扣，取下横向马桶接头 的盖板。从壳体外部安装马桶入水口接头密封。确保凹槽 均匀地贴合壳体。使用装配膏涂抹卡箍。使用卡箍从内部 固定马桶入水口接头密封。 然后将带密封的马桶前侧入水口盖板从外侧插入前侧马桶 接头处，并从内侧使用马桶盖板锁将其固定。 在马桶地漏管上涂抹装配膏，将其插入密封并使 用110-130 mm软管夹固定。 480 / 492 016-426...
  • Seite 481 调整液位指示器 出厂设置：启动液位 = 95 mm 深层抽吸：启动液位 = 65 mm 要进行深度抽吸，请在移动设备上进行设置（参阅 "通过Wi-Fi访问网络服务器", 页 483）。 插入泵 用装配膏涂抹泵法兰盘和箱体内的导向槽。 将泵插入箱体。确保电源电缆未被卡住。 确保泵安装正确，且泵法兰盘在压力软管上安装到位。 要锁定泵，请将泵柄向后推。 将电源电缆夹入电缆导向槽中，如插图所示。 将电缆接头连接至泵。 安装盖板 将盖板完全按压至箱体上直至停止。 锁止所有锁扣。 固定箱体 使用随附的螺丝将箱体固定在地面上。 连接无源干接点 警报装置（例如信号灯）必须由有资质的电气技术人员安装。 最大开关容量：42 V = 500 mA，触点类型：常开(NO) 建议使用屏蔽数据电缆。 016-426 481 / 492...
  • Seite 482 电源插头拔出。 可提供最大直径为6 mm的数据电缆。导线的导体截面积不得超过1.5 mm²。 打开盖板。 在箱体顶部后边缘开一个孔，孔径为Ø 6 mm，并清理毛 刺。 将数据电缆穿过开口引至电路板。 电缆绝缘层在箱体内部延伸约1 cm后结束。两根导线端 头裸露在外。 拧松电路板盖板上的梅花螺丝，然后取下盖板。 为将2根导线端头引至电路板，如有必要，请适当扩大电 源电缆孔洞。 Ø 6 mm 将导线端头以任意顺序连接至无源干接点。 将盖板放置在电路板上，并使用梅花螺丝将其固定。 在盖板上开出一个凹槽。 闭合盖板。 连接外部警报装置。 482 / 492 016-426...
  • Seite 483 启动和关闭 要启动污水提升泵站，请将电源插头插入插座。 污水提升泵站已准备就绪，可立即投入使用。 抽水过程会根据箱体内的液位自动启动。 要关闭污水提升泵站，请将电源插头从插座中拔出。 通过Wi-Fi访问网络服务器 支持Wi-Fi的设备可通过Wi-Fi连接至污水提升泵站，作为移动屏幕使用。Wi-Fi技术使设备能够在无需电缆的情况下相互连 接。 访问网络服务器可实现以下功能： 更改设置，例如启动液位（默认值 = 95 mm/深层抽吸 = 65 mm）、Wi-Fi模式（临时/永久） 查看或下载记录器 测试运行(4 s)/停用单个泵 启用/停用交替泵运行 启用/停用防抱死制动系统 关闭警报，确认错误消息 与网络服务器的连接处于活动状态： 在插入电源插头后的最初60分钟内 如果发生错误 如果已在网络服务器中将Wi-Fi模式设置为“永久”，则保持不变。 连接至网络服务器： 在任何特定时刻，均只有一位用户能够访问该网络服务器。 如有必要，可在移动设备上确认无互联网连接时的网络查询结果。 移动终端上的本地Wi-Fi已断开连接。 在您的移动设备上，从可用Wi-Fi连接列表中选择“KESSEL-Minilift-xxxxxx”地址。 输入密码“kessel1000”。 打开浏览器。 在浏览器中输入完整路径：http://minilift.kessel KESSEL网络服务器页面打开。 可调整污水提升泵站或显示数值。 016-426 483 / 492...
  • Seite 484 维护 KESSEL建议操作员每月进行一次功能检查。 必须由专业人士每年对污水提升泵站进行一次维护保养工作。 对污水提升泵站进行维护保养 警告 带电部件 触电危险 断开系统与电源的连接。 确保工作过程中电气设备已切断电源。 确保电气设备不会被重新接通电源。 小心 安装/拆卸接头和泵时通道有限，泵可能意外启动 存在手部受伤风险 请佩戴防护手套。 仅在泵已正确安装于箱体后，方可插入电源插头。 小心 泵在运行过程中发热 烫伤风险 佩戴防护手套。 让泵冷却下来。 小心 对健康构成威胁的病菌和细菌 接触泵送介质存在感染风险 请佩戴防护手套、安全护目镜和呼吸防护面罩。 对房间进行通风。 立即清理任何洒出的介质。处理清洁用布。 请消毒双手。 注意 不当清洁 塑料部件可能受损或变脆。 仅使用清水和中性pH值清洁剂清洁塑料部件。 确保污水提升泵站内无污水。 污水提升泵站已断开电源连接，并采取措施防止意外重新通电。 打开盖板。 清洁液位指示器 拔掉泵的插头。 要拆卸泵，请将泵柄向前推。 拆下泵。 以相同方式拆下第二台泵。 484 / 492...
  • Seite 485 要拆下压力开关管，请松开固定螺丝(TX 20)。 使用湿布清洁压力开关管。 安装压力开关管。（拧紧扭矩：1.2 Nm） 清洁泵 清洁螺旋壳体上的2个透气管开孔。 小心 锋利叶片 存在割伤风险 请佩戴防护手套。 解锁并拆卸螺旋壳体。 清除开放式叶轮轴座和驱动轴上附着的任何污染物。 清洁开放式叶轮，并检查其磨损情况及运行是否平稳。 如有必要，请更换磨损组件。 安装并固定螺旋壳体。 对第二台泵执行该流程。 清洁箱体和通风系统 清除箱体内所有固体物质和沉积物。 使用湿布彻底清洁箱体内外。 取下排气阀的盖板。 拧开固定装置，清洁滚珠和密封，然后重新安装。 （固定螺丝的拧紧扭矩：1.0 Nm） 以相反顺序重新安装所有组件。 确保泵法兰盘正确安装在压力管处。如有必要，请在法兰盘上涂抹装配膏。 泵柄可轻松向后旋转至锁止位置。 检查压力开关管上压力软管的所有连接，确保连接正确。 更换活性炭过滤器 请至少每年更换一次活性炭过滤器，或当闻到异味时立即更换（产品编号：28061）。 操作员可更换活性炭过滤器。 016-426 485 / 492...
  • Seite 486 取下盖板，参阅 "安装污水提升泵站", 页 478。 取下排气阀的盖板。 更换活性炭过滤器。 安装排气阀的盖板。 盖回盖板。 486 / 492 016-426...
  • Seite 487 故障排除 当污水提升泵站发生故障时，会发出明显的警报声。 此外，网络服务器会以间隔模式启动。主页上的状态指示器显示为红色。可在网络服务器中查看并确认该警报的故障消息 （参阅 "通过Wi-Fi访问网络服务器", 页 483）。 污水提升泵站的故障或失效迹象为排水器具发生回水现象（不再排水）。根据回水量的多少，可能会发生泄漏，并且被抽吸 的介质可能发生逸出。 小心 对健康构成威胁的病菌和细菌 接触泵送介质存在感染风险 请佩戴防护手套、安全护目镜和呼吸防护面罩。 对房间进行通风。 立即清理任何洒出的介质。处理清洁用布。 请消毒双手。 请注意以下要点： 请勿开启污水提升泵站。 对房间进行通风。 请勿继续排放任何污水。关闭所有入水口。 联系客户服务或紧急管道维修服务。 由专业人士进行维修： 小心 接触高温污水时可能导致烫伤，高温表面可能造成灼伤 在打开盖板之前，让污水充分冷却。 网络服务器中的消息/错误 原因 排除方法 其中一台泵的运行频率高 执行设备维护保养。 泵比错误P1或P2 于另一台泵。 若泵存在故障，请予以更换。 泵在过去10分钟内运行超 最大运行次数1或2 检查系统设计；如有必要，请联系客户服务。 过10次。 泵的每台泵送周期的运行 执行设备维护保养。 最长运行时间1或2 时间超过2分钟。...
  • Seite 488 故障 原因 排除方法 液位指示器故障 液位指示器未关闭泵。 拔掉电源插头。 泵关闭。 请至少等待5分钟，直至泵冷却完毕。 检查液位指示器，必要时进行清洁。 插入电源插头。 将水引入。 泵启动。 若警报声在约2分钟后再次响起，请拔掉电源插头并联系客户 服务。 警报响起，收到故障消 仅有一台泵在抽水。 拔掉电源插头。 息。 请至少等待5分钟，直至泵冷却完毕。 对两台泵进行维护保养。 插入电源插头。 将水引入。 若警报声在约2分钟后再次响起，请关闭警报并联系客户服 务。 在故障排除前，污水提升泵站可仅靠一台泵暂时维持运行。 一台泵未运行/两台泵均未 交替运行已停用或泵出现 在网络服务器中启用交替运行模式。 运行。 故障。 执行设备维护保养。 若泵存在故障，请予以更换。 488 / 492 016-426...
  • Seite 489 停用 停机时间超过3个月 在停机时间超过3个月的情况下，箱体中的水可能会蒸发。这会导致箱体内的固体物质结壳，并堵塞污水提升泵站。 为防止污水提升泵站损坏，在停机时间超过3个月时，请遵守以下要点： 每季度使用清水对污水提升泵站进行冲洗，进行2次泵送过程。 若存在结霜风险，请排空箱体。 在下次常规操作前进行一次试运行。 拆卸 小心 对健康构成威胁的病菌和细菌 接触泵送介质存在感染风险 请佩戴防护手套、安全护目镜和呼吸防护面罩。 对房间进行通风。 立即清理任何洒出的介质。处理清洁用布。 请消毒双手。 冲洗箱体：通过入水口向箱体注入清水。执行至少2次泵送过程。 如有可能，请关闭压力软管中的截止阀及所有入水口。 将污水提升泵站与电源断开连接：拔出电源插头，关闭安全装置。 清空箱体，例如使用湿式吸尘器。 断开箱体的入水口和压力软管连接。 松开地面固定装置。 拆下污水提升泵站。 牢固密封所有管道。 污水提升泵站已被拆下。 对安装地点和污水提升泵站进行消毒。 请将污水提升泵站妥善存放或按照规定进行处理。 储存 储存条件： 最大值：-40 °C至+70 °C，最大湿度：90%，无冷凝 推荐值：5 °C至25 °C，相对湿度：40%至50% 储存前，请彻底排空箱体并对污水提升泵站进行消毒。 将连接电缆缠绕成束，并将其固定在箱体上。 保护污水提升泵站和电源插头免受浸水（液体浸没）。 牢固密封所有连接处。 避免阳光直射。极端高温会损坏塑料部件！ 建议您保留原包装以便妥善存放。 排污...
  • Seite 490 CE-Kennzeichnung/CE-Marking 490 / 492 016-426...

  • Seite 491: Eu Konformitätserklärung/Eu Declaration Of Conformity

    EU Konformitätserklärung/EU Declaration of Conformity 016-426 491 / 492...

Diese Anleitung auch für:

Minilift l wc
