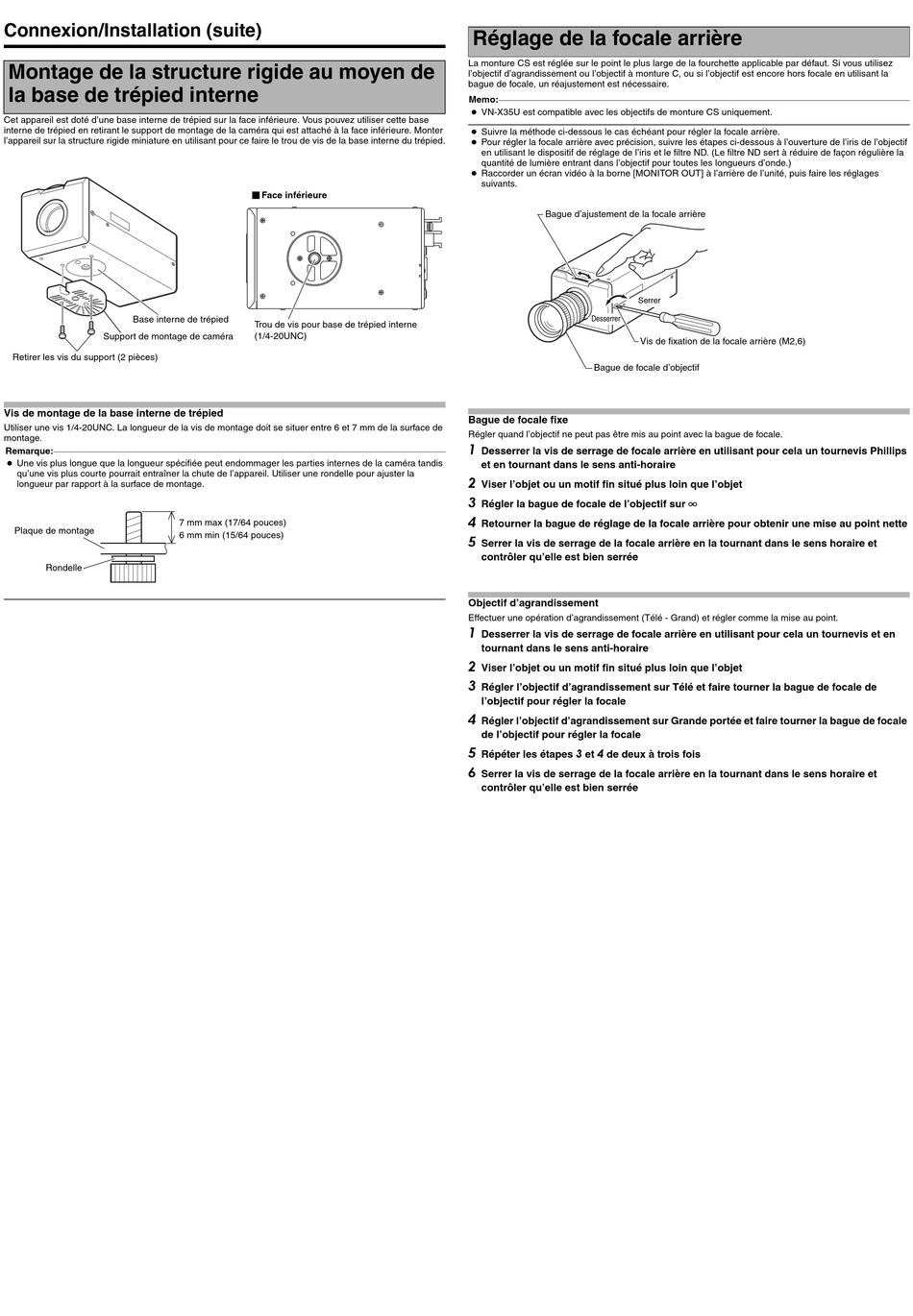

Connexion/Installation (suite)
Montage de la structure rigide au moyen de
la base de trépied interne
Cet appareil est doté d'une base interne de trépied sur la face inférieure. Vous pouvez utiliser cette base
interne de trépied en retirant le support de montage de la caméra qui est attaché à la face inférieure. Monter
l'appareil sur la structure rigide miniature en utilisant pour ce faire le trou de vis de la base interne du trépied.
Base interne de trépied
Support de montage de caméra
Retirer les vis du support (2 pièces)
Vis de montage de la base interne de trépied
Utiliser une vis 1/4-20UNC. La longueur de la vis de montage doit se situer entre 6 et 7 mm de la surface de
montage.
Remarque:
● Une vis plus longue que la longueur spécifiée peut endommager les parties internes de la caméra tandis
qu'une vis plus courte pourrait entraîner la chute de l'appareil. Utiliser une rondelle pour ajuster la
longueur par rapport à la surface de montage.
Plaque de montage
Rondelle
Face inférieure
Trou de vis pour base de trépied interne
(1/4-20UNC)
7 mm max (17/64 pouces)
6 mm min (15/64 pouces)
Réglage de la focale arrière
La monture CS est réglée sur le point le plus large de la fourchette applicable par défaut. Si vous utilisez
l'objectif d'agrandissement ou l'objectif à monture C, ou si l'objectif est encore hors focale en utilisant la
bague de focale, un réajustement est nécessaire.
Memo:
● VN-X35U est compatible avec les objectifs de monture CS uniquement.
● Suivre la méthode ci-dessous le cas échéant pour régler la focale arrière.
● Pour régler la focale arrière avec précision, suivre les étapes ci-dessous à l'ouverture de l'iris de l'objectif
en utilisant le dispositif de réglage de l'iris et le filtre ND. (Le filtre ND sert à réduire de façon régulière la
quantité de lumière entrant dans l'objectif pour toutes les longueurs d'onde.)
● Raccorder un écran vidéo à la borne [MONITOR OUT] à l'arrière de l'unité, puis faire les réglages
suivants.
Bague d'ajustement de la focale arrière
Serrer
Desserrer
Vis de fixation de la focale arrière (M2,6)
Bague de focale d'objectif
Bague de focale fixe
Régler quand l'objectif ne peut pas être mis au point avec la bague de focale.
1
Desserrer la vis de serrage de focale arrière en utilisant pour cela un tournevis Phillips
et en tournant dans le sens anti-horaire
2
Viser l'objet ou un motif fin situé plus loin que l'objet
3
Régler la bague de focale de l'objectif sur n
4
Retourner la bague de réglage de la focale arrière pour obtenir une mise au point nette
5
Serrer la vis de serrage de la focale arrière en la tournant dans le sens horaire et
contrôler qu'elle est bien serrée
Objectif d'agrandissement
Effectuer une opération d'agrandissement (Télé - Grand) et régler comme la mise au point.
1
Desserrer la vis de serrage de focale arrière en utilisant pour cela un tournevis et en
tournant dans le sens anti-horaire
2
Viser l'objet ou un motif fin situé plus loin que l'objet
3
Régler l'objectif d'agrandissement sur Télé et faire tourner la bague de focale de
l'objectif pour régler la focale
4
Régler l'objectif d'agrandissement sur Grande portée et faire tourner la bague de focale
de l'objectif pour régler la focale
5
3 4
Répéter les étapes et de deux à trois fois
6
Serrer la vis de serrage de la focale arrière en la tournant dans le sens horaire et
contrôler qu'elle est bien serrée
