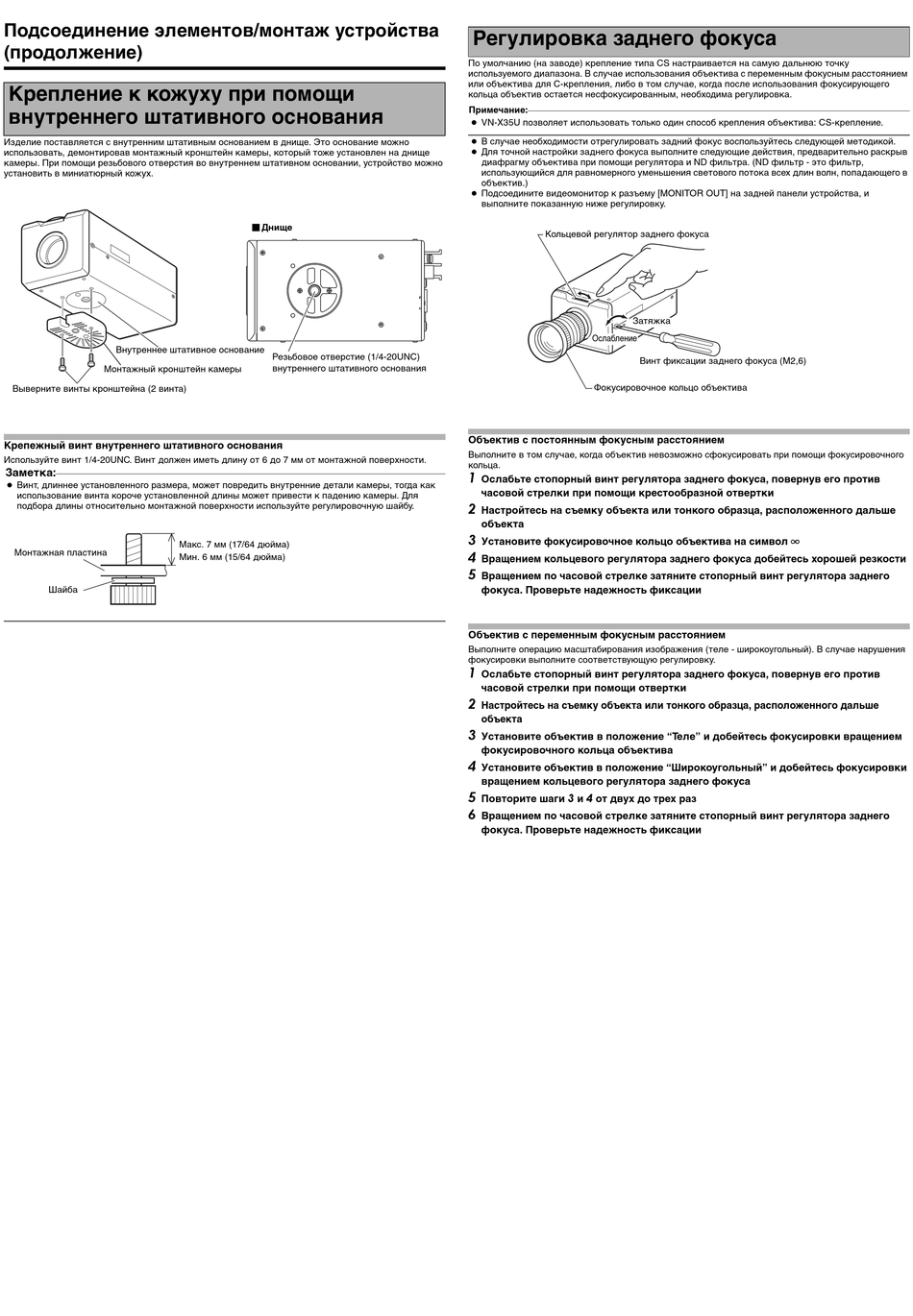

Подсоединение элементов/монтаж устройства
(продолжение)
Крепление к кожуху при помощи
внутреннего штативного основания
Изделие поставляется с внутренним штативным основанием в днище. Это основание можно
использовать, демонтировав монтажный кронштейн камеры, который тоже установлен на днище
камеры. При помощи резьбового отверстия во внутреннем штативном основании, устройство можно
установить в миниатюрный кожух.
Внутреннее штативное основание
Монтажный кронштейн камеры
Выверните винты кронштейна (2 винта)
Крепежный винт внутреннего штативного основания
Используйте винт 1/4-20UNC. Винт должен иметь длину от 6 до 7 мм от монтажной поверхности.
Заметка:
● Винт, длиннее установленного размера, может повредить внутренние детали камеры, тогда как
использование винта короче установленной длины может привести к падению камеры. Для
подбора длины относительно монтажной поверхности используйте регулировочную шайбу.
Монтажная пластина
Шайба
Днище
Резьбовое отверстие (1/4-20UNC)
внутреннего штативного основания
Макс. 7 мм (17/64 дюйма)
Мин. 6 мм (15/64 дюйма)
Регулировка заднего фокуса
По умолчанию (на заводе) крепление типа CS настраивается на самую дальнюю точку
используемого диапазона. В случае использования объектива с переменным фокусным расстоянием
или объектива для C-крепления, либо в том случае, когда после использования фокусирующего
кольца объектив остается несфокусированным, необходима регулировка.
Примечание:
● VN-X35U позволяет использовать только один способ крепления объектива: CS-крепление.
● В случае необходимости отрегулировать задний фокус воспользуйтесь следующей методикой.
● Для точной настройки заднего фокуса выполните следующие действия, предварительно раскрыв
диафрагму объектива при помощи регулятора и ND фильтра. (ND фильтр - это фильтр,
использующийся для равномерного уменьшения светового потока всех длин волн, попадающего в
объектив.)
● Подсоедините видеомонитор к разъему [MONITOR OUT] на задней панели устройства, и
выполните показанную ниже регулировку.
Кольцевой регулятор заднего фокуса
Затяжка
Ослабление
Винт фиксации заднего фокуса (M2,6)
Фокусировочное кольцо объектива
Объектив с постоянным фокусным расстоянием
Выполните в том случае, когда объектив невозможно сфокусировать при помощи фокусировочного
кольца.
1
Ослабьте стопорный винт регулятора заднего фокуса, повернув его против
часовой стрелки при помощи крестообразной отвертки
2
Настройтесь на съемку объекта или тонкого образца, расположенного дальше
объекта
3
Установите фокусировочное кольцо объектива на символ n
4
Вращением кольцевого регулятора заднего фокуса добейтесь хорошей резкости
5
Вращением по часовой стрелке затяните стопорный винт регулятора заднего
фокуса. Проверьте надежность фиксации
Объектив с переменным фокусным расстоянием
Выполните операцию масштабирования изображения (теле - широкоугольный). В случае нарушения
фокусировки выполните соответствующую регулировку.
1
Ослабьте стопорный винт регулятора заднего фокуса, повернув его против
часовой стрелки при помощи отвертки
2
Настройтесь на съемку объекта или тонкого образца, расположенного дальше
объекта
3
Установите объектив в положение "Теле" и добейтесь фокусировки вращением
фокусировочного кольца объектива
4
Установите объектив в положение "Широкоугольный" и добейтесь фокусировки
вращением кольцевого регулятора заднего фокуса
5
3 4
Повторите шаги и от двух до трех раз
6
Вращением по часовой стрелке затяните стопорный винт регулятора заднего
фокуса. Проверьте надежность фиксации
