Διαγράμματα καλωδίωσης
16.2
Τα παρακάτω διαγράμματα δείχνουν τις συνδέσεις των εξαρτημάτων για τα συστήματα απευθείας διαστολής (DX) και ψυχρού νερού (CW).
ΠΡOEIΔOΠOIHΣH! Κίνδυνος ηλεκτροπληξίας
Η μη τήρηση αυτής της προειδοποίησης ενδέχεται να έχει ως αποτέλεσμα την πρόκληση θανάτου ή σοβαρού τραυματισμού.
Απενεργοποιήστε την ισχύ πριν ανοίξετε το κουτί ηλεκτρικών συνδέσεων.

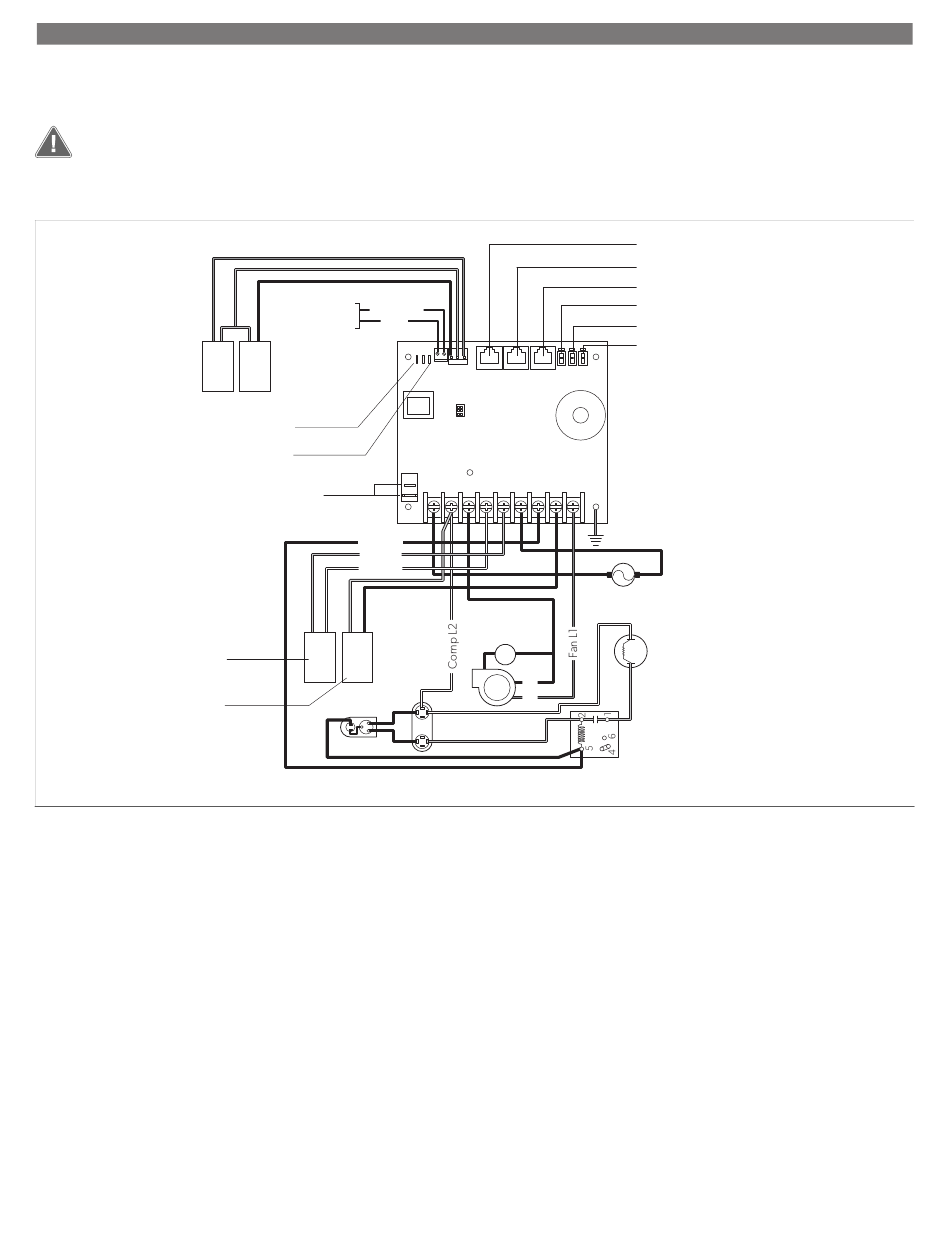

Κατανόηση του διαγράμματος καλωδίωσης DX

Low-Pressure
Switch
J5 Temperature Sensor Selection Jumper
J2 Low Pressure Switch Jumper
Pump or
Pump Relay Panel
Reversing Valve or
Electric Heat
Optional
0-10 VDC
DC Blower
GND
High-Pressure
Switch
Gate Terminals to
Auxiliary Heat Relay
Comp L1
Pump L1
Pump L2
Compressor
Ground
L2
Fan Run
Capacitor
L2
Fan
L1
Run Capacitor
Display Cable Location
6-Pin Cable Location
Optional Inside Air Temperature Sensor Jack
Not Active
Optional Water-Out Temperature Sensor
Optional Outside Air Temperature Sensor
L1
AC
Start
Capacitor
Start Relay
EL
