8 Instalação e configuração
AVISO! Risco de eletrocussão
A instalação apenas pode ser realizada por um eletricista qualificado.
NOTA! O sensor de ar incorporado no sistema está localizado no
painel do monitor de controlo.
Tem de colocar o monitor numa parede interior ao nível dos olhos.
Não o coloque sob luz solar direta ou no interior de um armário.
Se não for possível cumprir estas condições, tem de comprar o sensor de
temperatura do ar interior opcional e instalá-lo no fluxo de ar de retorno.
Não utilize uma pistola de parafusos e não aperte demasiado os parafusos
ao montar o monitor, pois qualquer um destes métodos pode danificar o
monitor.
Não agrafe os cabos do sensor durante a instalação.

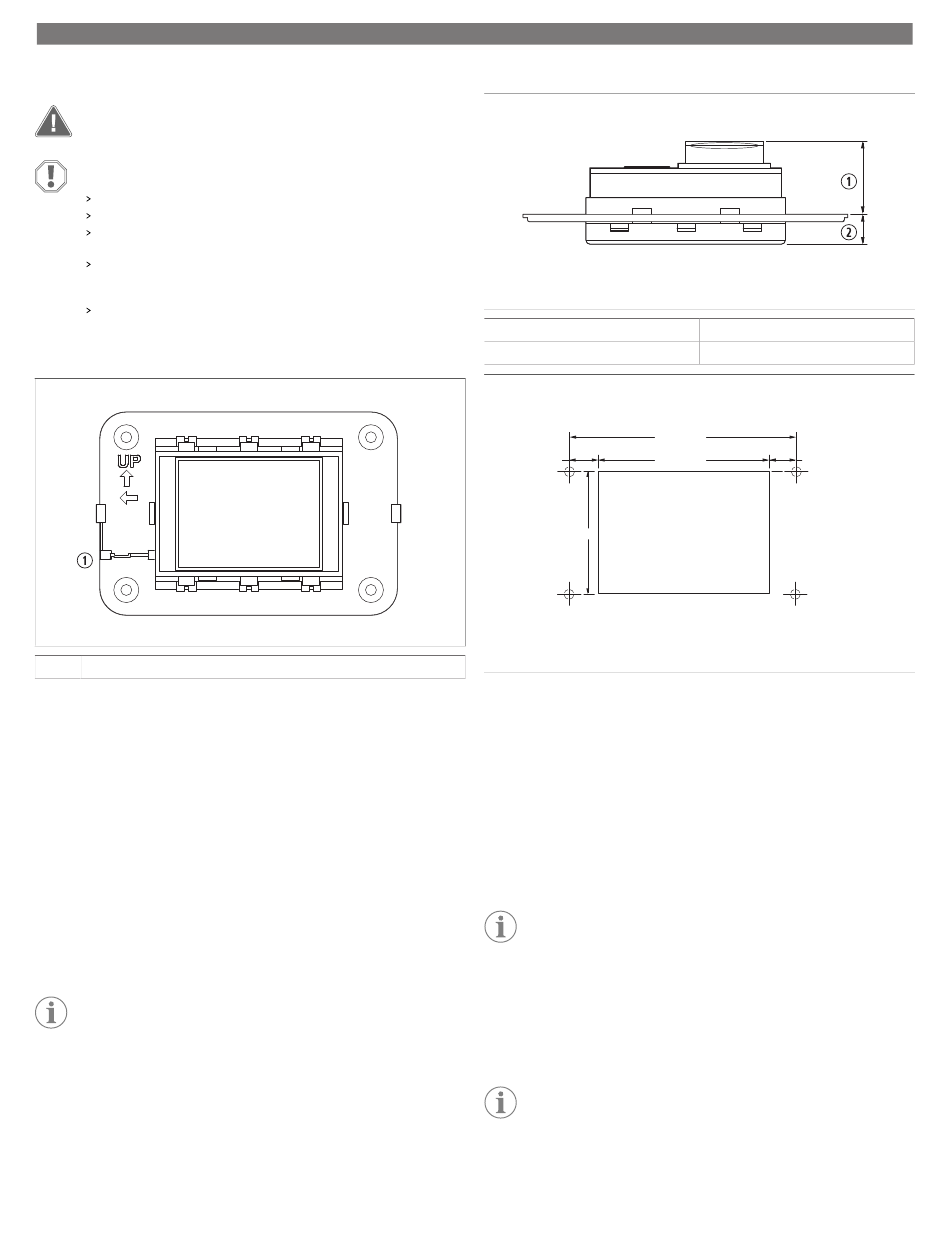

8.1 Selecionar o local

1 Sensor da temperatura
1. Antes de proceder à montagem do painel de controlo, considere a localização.
O sensor de ar incorporado no painel do monitor proporciona uma excelente
deteção da temperatura do ar ambiente quando corretamente localizado e
instalado. Para obter a localização do sensor no painel do monitor, consulte a
Figura 9 na secção Instalar o painel do monitor.
2. • Instale o monitor numa parede interior, com uma altura ligeiramente superior à
altura média da cabina.
• Selecione um local com circulação livre do ar onde o sensor de temperatura
consiga detetar melhor a temperatura média.
• Selecione uma localização a uma distância máxima de 15  (4,6 m) do ar
condicionado para acomodar o comprimento do cabo do monitor (estão
disponíveis comprimentos personalizados).
• Evite instalar o painel do monitor sob luz solar direta, perto de aparelhos que
produzam calor ou numa antepara em que sejam irradiadas temperaturas atrás
do painel que possam limitar o desempenho.
• Evite instalar o monitor no fluxo de ar de alimentação, por cima ou por baixo de
uma grelha de ar de alimentação ou de ar de retorno, atrás de uma porta, num
canto, debaixo de uma escada ou em qualquer local onde não haja ar a circular
livremente.
OBSERVAÇÃO Se não conseguir montar o monitor num local adequado,
instale o sensor de temperatura do ar interior opcional.
134
8.2 Instalar o painel do monitor

1
2

3.5 in (88 mm)
2.9 in (74 mm)
.282 in (7 mm)
2.2 in (56 mm)
1. Faça o corte para o painel do monitor de forma a que tenha 2,9 in (74 mm) de
largura e 2,2 in (56 mm) de atura.
2. Ligue a extremidade do conetor de 8 pinos do cabo do monitor à tomada superior
direita na placa de circuito do quadro elétrico.
3. Ligue a outra extremidade à parte posterior do painel do monitor.
4. Fixe o painel do monitor à antepara utilizando os quatro parafusos fornecidos.
5. Quando o monitor estiver instalado de forma segura, coloque a moldura sobre a
estrutura do monitor e encaixe-a no lugar.
8.3 Instalar o hardware do sensor opcional
8.3.1 Sensor de temperatura do ar interior
OBSERVAÇÃO A distância do sensor em relação ao aparelho de ar
condicionado deve estar dentro do comprimento padrão de 7  (2,1 m) do
cabo.
1. Instale o sensor no fluxo de ar de retorno atrás da abertura da grelha de ar de
retorno.
2. Ligue o cabo do conetor de 6 pinos ao conetor interno #J 3 no canto superior
esquerdo da placa de circuito.
8.3.2 Sensor da temperatura do ar exterior
OBSERVAÇÃO Os cabos do sensor estão disponíveis em vários
comprimentos.
1. Monte o sensor no exterior, mas não sob luz solar direta.
1 in (25,4 mm)
0,4 in (10,1 mm)
.282 in (7 mm)
