8 Namestitev in nastavitev

OPOZORILO! Nevarnost električnega udara
Namestitev lahko izvede samo usposobljen električar.
OBVESTILO! V sistem vgrajeni senzor temperature zraka se nahaja v
zaslonu upravljalne plošče.
Zaslon mora biti nameščen na notranjo steno v višini oči.
Ne namestite ga na neposredno sončno svetlobi ali v omaro.
Če teh pogojev ni mogoče izpolniti, kupite dodatni senzor temperature
zraka v prostoru in ga namestite v odvod zraka iz prostora.
Zaslona ne namestite z električnim vijačnikom in vijakov ne zatisnite
prekomerno, ker se lahko ob tem zaslon poškoduje.
Kablov senzorja ne namestite s spenjanjem.

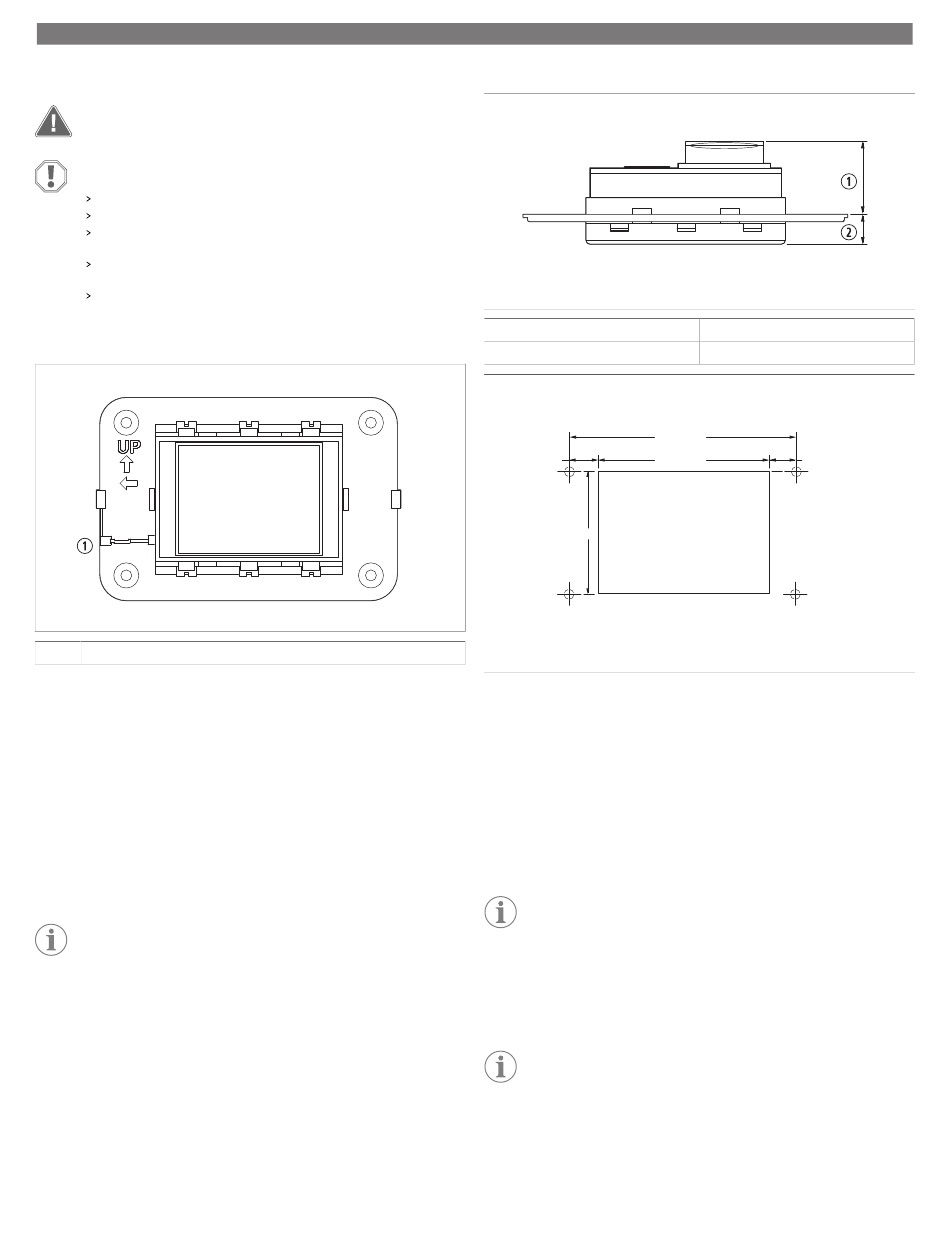

8.1 Izbiranje mesta za namestitev

1 Senzor temperature
1. Pred namestitvijo kontrolne plošče razmislite o mestu namestitve. Senzor
temperature zraka, ki je vgrajen v zaslon, zagotavlja odlično zaznavanje temperature
zraka v prostoru, če je ustrezno nameščen na pravilnem mestu. Kje v zaslonu se
senzor nahaja, si oglejte na sliki 9 v poglavju Namestitev plošče zaslona.
2. • Zaslon namestite na notranjo steno nekoliko nad sredino višine kabine.
• Izberite mesto, kjer zrak prosto kroži in senzor temperature lahko najbolje
zaznava povprečno temperaturo.
• Zaradi dolžine kabla zaslona izberite mesto, ki od klimatske naprave oddaljeno ni
oddaljeno več kot 15  (4,6 m) (na voljo so tudi dolžine po meri).
• Zaslona ne namestite na mesto, kjer je izpostavljen neposredni sončni svetlobi, v
bližino naprav, ki proizvajajo toploto, ali na notranjo steno, kjer bi lahko toplota,
ki nastaja za njo, vplivala na delovanje.
• Zaslona ne namestite na mesto, kjer je izpostavljen dovodu zraka, nad ali pod
rešetko dovoda ali odvoda zraka, za vrata, v kot, pod stopnice ali na mesto, kjer
zrak ne kroži prosto.
NASVET Če zaslona ne morete namestiti na primerno mesto, namestite
dodatni senzor temperature zraka v prostoru.
8.2 Namestitev plošče zaslona

1
2

3.5 in (88 mm)
2.9 in (74 mm)
.282 in (7 mm)
2.2 in (56 mm)
1. Naredite izrez za ploščo zaslona širok 2,9 in (74 mm) in visok 2,2 in (56 mm).
2. 8-pinski priključek zaslonskega kabla priklopite v zgornjo desno vtičnico na
tiskanem vezju v električni omarici.
3. Drugi konec kabla priklopite v hrbtno stran zaslona.
4. Zaslon pritrdite na notranjo pregradno steno s štirimi priloženimi vijaki.
5. Ko je zaslon trdno nameščen, okoli njega namestite še okvir in ga pritisnite, da se
zaskoči.
8.3 Namestitev dodatne senzorske strojne opreme
8.3.1 Senzor temperature zraka v prostoru
NASVET Dodatni senzor temperature je lahko od klimatske naprave
oddaljen največ 7  (2,1 m), kolikor znaša standardna dolžina kabla.
1. Senzor namestite za rešetko odprtine za povratni tok zraka.
2. 6-pinski priključek priklopite v notranji vtič #J3 v zgornjem levem kotu tiskanega
vezja.
8.3.2

Senzor temperature zunanjega zraka

NASVET Na voljo so različno dolgi kabli senzorja.
1. Senzor namestite zunaj, vendar ne na neposredni sončni svetlobi.
2. Kabel priklopite v vtič za temperaturo zunanjega zraka (OAT) #P6.
1 in (25,4 mm)
0,4 in (10,1 mm)
.282 in (7 mm)
